Anwendungsbeispiele
Vanta RFA-Handanalysator für durch strömungsbeschleunigte Korrosion
In Stromerzeugungsprozessen sind Rohrleitungen aus Kohlenstoffstahl, die geringe Mengen an Chrom (Cr) enthalten, anfällig für strömungsbeschleunigte Korrosion. Die Überwachung des Chromgehalts mit dem Vanta RFA-Handanalysator ist daher unentbehrlich zur Einschätzung der Lebensdauer von Rohrleitungen.

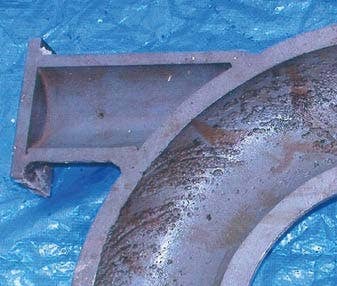

Kohlenstoffstahlbeschichtungen können ein natürliches Schutzoxid (Magnetit oder Hämatit) auf Oberflächen von Rohrleitungen bilden. Bei einem hohen Durchfluss kann sich diese Oxidschicht auflösen. Wenn das Leitungsmaterial versucht, die natürliche Oxidschicht zu regenerieren, wird die regenerierte Beschichtung aufgrund des hohen Durchflusses wieder entfernt. Diese Art der Korrosion wird strömungsbeschleunigte Korrosion genannt. Strömungsbeschleunigte Korrosion wird häufig durch die turbulente Strömung an Verbindungsstellen, wie Rohrbögen, T-Stücken und kleinen Verschraubungen, verschlimmert.
Nach Korrosionsmodellen sind Kohlenstoffstähle, die weniger als 0,04 % Cr enthalten, anfällig für die strömungsbeschleunigte Korrosion. Dieser Überwachungsschwellenwert liegt im Analysebereich für Chrom in Eisenstählen mit dem Vanta Analysator von Olympus. Schon eine geringe Erhöhung des Cr-Gehaltes in Rohrleitungen aus Kohlenstoffstahl reduziert die strömungsbeschleunigte Korrosion erheblich. Demnach sind hochgenaue Messungen von niedrigen Chrom-Gehalten in Kohlenstoffstahl für die Einschätzung der Lebensdauer dieser Rohre von entscheidender Bedeutung.
Die folgenden Abbildungen zeigen die Ergebnisse eines Vanta Analysators (Modell VMR) während der Analyse von Cr in Kohlenstoffstahl. Die hier abgebildeten genauen Cr-Messwerte, wie sie für die Einschätzung strömungsbeschleunigter Korrosion benötigt werden, wurden in weniger als sieben Sekunden ermittelt.

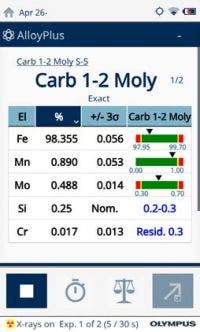

Analysierte Probe: IARM 229B Cr-Messwert: 0,017 %
Analysierte Probe: IARM 209A Cr-Messwert: 0,065 %

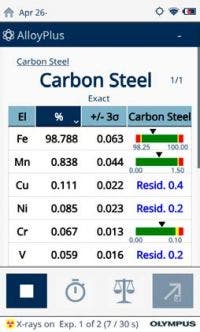

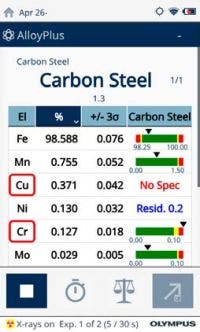

Analysierte Probe: IARM 28B Cr-Messwert: 0,13 %

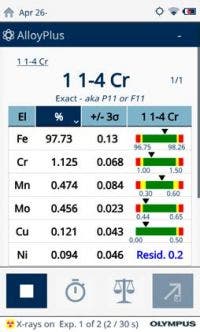

Analysierte Probe: IARM 35B Cr-Messwert: 1,12 %

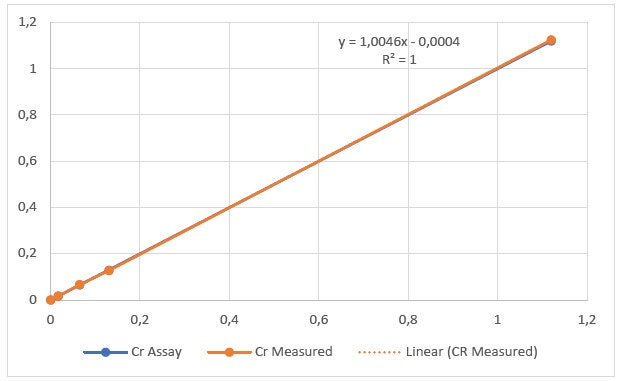

Chrom-Anteil in Kohlenstoffstählen
Verwendete Produkte
Vanta für die Verwechslungsprüfung (PMI)
Vanta RFA-Handanalysatoren für die Verwechslungsprüfung (PMI) bieten hochspezifische chemische Analysen zur Materialzusammensetzung, um Legierungen schnell und genau zu identifizieren, mit dem Ziel, die richtige Legierung an der richtigen Stelle zu garantieren.
Vanta
Die Handanalysatoren für die Röntgenfluoreszenzanalyse der Vanta Serien sind unsere neusten und leistungsstärksten RFA-Handanalysatoren. Sie liefern eine schnelle und genaue Analyse chemischer Elemente für Kunden, die Ergebnisse von Laborqualität im Außeneinsatz benötigen. Die Analysatoren verfügen über ein robustes Design, das für die Schutzart IP55 oder IP54 ausgelegt ist, und sie sind Falltest getestet für längere Betriebszeiten und niedrigere Betriebskosten.
