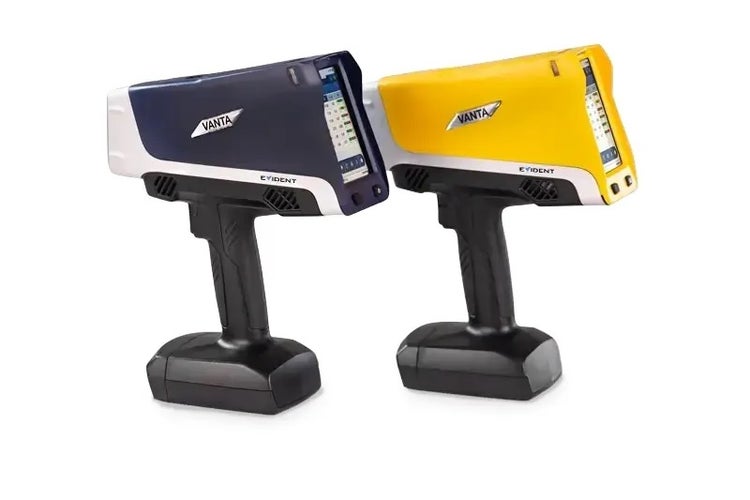

Lernen Sie die Vanta RFA-Analysatoren der nächsten Generation kennen

Mehr erfahren

Ein RFA-Handanalysator für maximale Betriebszeit

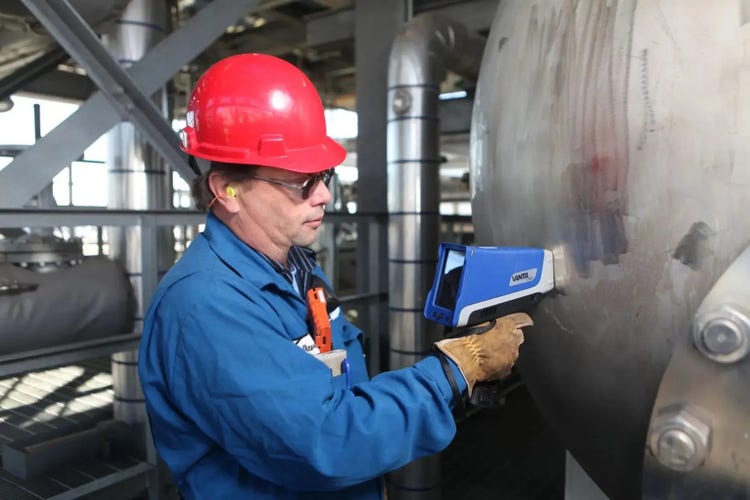

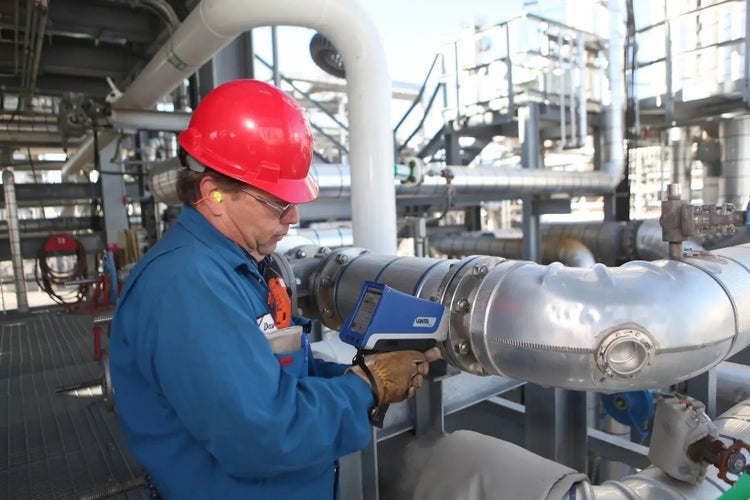

Die VantaRFA-Handanalysatoren bieten im Rahmen von Materialverwechslungsprüfungen (PMI – Positive Material Identification) eine schnelle und genaue Identifikation chemischer Zusammensetzungen und Legierungen, so bei Rohrleitungen, Ventilen, Schweißnähten, Komponenten und Druckkesseln.

Vanta Analysatoren sind unabdingbar für:

• Installation der richtigen Legierungskomponenten an kritischen Stellen.
• Entsprechung der Anforderungen des American Petroleum Institute (API) Recommended Practice (RP) 578 — Material Verification Program for New and Existing Alloy Piping Systems.
• Erkennung der Sulfidierungskorrosionsanfälligkeit (API RP 939-C)
• Beurteilung der Anfälligkeit für durch Strömungsbeschleunigung verursachte Korrosion
• Erkennung der Anfälligkeit für durch Begleitelemente in Flusssäure-Alkylierungsanlagen verursachte Korrosion
• Leistungsstarke Cloud-Technologie

Robust

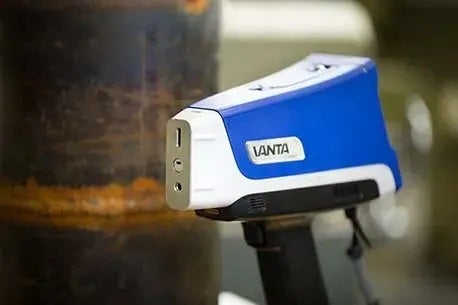

Für eine maximale Produktivität sind Vanta Analysatoren für die betriebsbegleitende Prüfung von Hochtemperatursystemen sowie von heißen Probenoberflächen mit Temperaturen bis zu 425 °C ausgelegt.

Gewisse Betriebsbedingungen im Produktionsumfeld können bei elektronischen Produkten leicht zu technischen Defekten führen, deren Behebung Zeit und Geld kostet.

Vanta Analysatoren sind sehr widerstandsfähig und erreichen eine höhere Betriebszeit bei niedrigen Betriebskosten.

• Sie erfüllen die Falltest-Vorgaben der US-amerikanischen Militärnorm MIL-STD-810G. Sollte das Gerät herunterfallen, besteht also nur ein geringes Risiko für Schäden.
• Sie entsprechen der Schutzart IP55 und sind somit widerstandsfähig gegen Regen, Schmutz und Staub.
• Die Modelle Vanta C und M sind mit einem Detektorschutz ausgestattet, der dazu beiträgt, Beschädigungen des Detektors zu verhindern. So lassen sich auch spitzkantige Proben problemlos analysieren.
• In einem Temperaturbereich von -10 °C bis 50 °C sind Vanta Analysatoren voll einsetzbar.

* Analysatoren der M-Serie entsprechen der IP54-Schutzart.
** Mit optionaler Ventilator-Einheit. Dauerbetrieb bei 33 °C ohne Ventilator.

Revolutionär

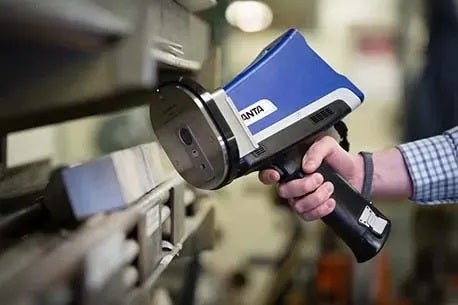

Ganz egal, ob es sich um den ersten oder den hundertsten Test handelt: Vanta Handanalysatoren liefern jederzeit das gleiche, exakte Ergebnis.

Die Axon Technology der Vanta Serie arbeitet mit einer ^{äußerst rauscharmen Elektronik}, die eine gesteigerte Röntgenzählrate für schnelle, exakte und reproduzierbare Messergebnisse ermöglicht.

In Verbindung mit einem neuen Quad-Core-Prozessor sprechen Vanta Analysatoren sehr schnell an und liefern beste Resultate in kürzester Zeit. Die Axon Technology ermöglicht sowohl eine Test-zu-Test- als auch eine Gerät-zu-Gerät-Wiederholgenauigkeit.

Die Axon Technology zeichnet sich zudem durch äußerst niedrige Nachweisgrenzen aus.

Effizient

Dank der benutzerfreundlichen Software können Prüfer das Gerät mit minimaler Schulung einsetzen.

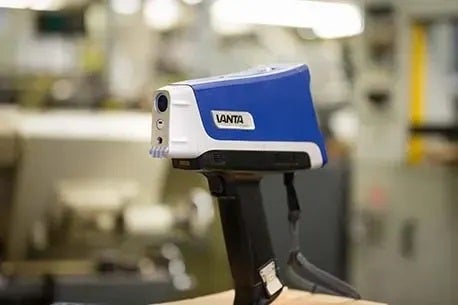

• Integriertes GPS und Kamera sowie die Panoramakamera ermöglichen eine verbesserte Datenrückverfolgbarkeit zum Prüfort.
• Der kontrastreiche und helle Touchscreen ist – unabhängig von den Lichtverhältnissen – stets gut ablesbar.
• Die intuitive Benutzeroberfläche ermöglicht einfaches Navigieren.
• Der Anwender kann einstellen, welche Softwarefeatures und -funktionen im Hauptfenster angezeigt werden sollen.
• Der Datenexport erfolgt einfach über einen USB-Stick, eine WLAN- oder Bluetooth-Verbindung.
• Jeder Benutzer besitzt zum Anmelden einen eigenen Benutzernamen und ein eigenes Passwort.
• Ergonomische Tasten und ein robuster Joystick erlauben eine einfache Steuerung des Systems − selbst mit Handschuhen.

Rückverfolgbarkeit und schnelle Berichterstellung

Vanta Analysatoren bieten einen optimalen Arbeitsablauf für die Datenerfassung und Rückverfolgbarkeit im Außeneinsatz. Anwender können umfassende Daten zur Materialprüfung leicht aufzeichnen und exportieren.

• Optionale 5-Megapixel-Panoramakamera und Zielkamera
• Integriertes GPS
• Automatische Speicherung von Datum und Uhrzeit

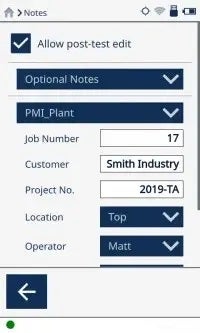

• Benutzerdefinierbare Beschriftungsvorlagen von Prüfdaten für jedes Projekt oder jeden Lieferant.
• Optionale WLAN und Bluetooth Konnektivität

Weld Grade Library

Die Bibliothek für Schweißmaterialien erleichtert die Überprüfung der chemischen Zusammensetzung und Legierung von Schweißnähten. Der optionale Kamera mit 3 mm Durchmesser Ausschnitt ermöglicht eine genaue Analyse von:

• Dünne Schweißpunkte unter Ausschluss des Trägermaterials
• Verbundmetallen
• Legierungen
• kleinen Vorrichtungskomponenten
• Drähte
• Lote bzw. Lötmittel

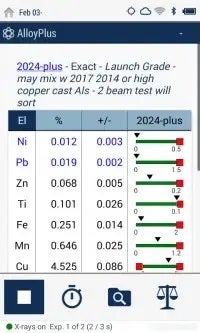

Begleitelemente und Spurenelemente

Einstellen von maximal akzeptierten Konzentrationen von Begleitelemente in Werkstofffamilien zur schnellen, genauen und eindeutigen Identifizierung des Werkstoffs.

Ähnliche Legierungen lassen sich anhand der Nominalwerte und Begleitelemente miteinander vergleichen, um automatisch die beste Übereinstimmung zu ermitteln:

• Auf Legierungsformeln basierende, automatische Identifikation von wahrscheinlich enthaltenen Elementen, die für die RFA nicht detektierbar sind.
• Identifikation vorhandener schädlicher Elemente/Begleitelemente in recycelten Metallen, die deren Wert beeinträchtigen und/oder den Weiterverarbeitungsaufwand erhöhen.
• Einstellung von maximal akzeptierten Konzentrationen von Begleitelemente in Legierungen.
• Kennzeichnung des Grenzwerts bei schädlichen Elementen

Konformität mit Materialprüfprogrammen

Im Rahmen von Materialprüfprogrammen werden Vanta Analysatoren eingesetzt, um Baumaterialien zu bestätigen, Materialien mit Materialtestberichten zu vergleichen und falsch gekennzeichnete Materialien zu identifizieren.

• Überprüfung von Baumaterial
• Überprüfung von Material, zur Bestätigung der Angaben in Zertifikaten des Fabrikanten und Materialtestberichten
• Identifikation von nicht rückverfolgbarem und nicht richtig gekennzeichnetem Material

In der modernen Industrie sind Vanta Analysatoren unerlässlich bei der Umsetzung von Materialprüfprogrammen und tragen zur Sicherheit in der ganzen Lieferkette bei.

Vanta Analysatoren erkennen und messen genau und reproduzierbar:

• Begleitelemente in niedriglegierten Stählen und Kohlenstoffstählen
• Spuren von Silizium (Si) in Kohlenstoffstahl gemäß API RP 939-C
• Schwefel (S) und Phosphor (P) in Edelstählen im Betriebszustand

Vom American Petroleum Institute (API) empfohlene Verfahren

Vanta Analysatoren eignen sich zur Untersuchung der Einhaltung der API-Normen RP 578 – Materialprüfprogramm für neue und bestehende Rohrleitungssysteme aus Legierungen – und API RP 939-C zur Erkennung der Anfälligkeit für Sulfidkorrosion.

Strömungsbeschleunigte Korrosion

Der Vanta ist ein effizientes Tool für die Erkennung von Silizium, um die Anfälligkeit für strömungsbeschleunigte Korrosion zu bewerten.

Flusssäure-Alkylierungsanlagen

Beim Erkennen der Korrosionsanfälligkeit durch Begleitelemente in Flusssäure-Alkylierungsanlagen sind Vanta Analysatoren zuverlässige Analysewerkzeuge.

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/VANTA_WORKSTATION_SUBTITLEMASTER_rev2(2)_480.mp4

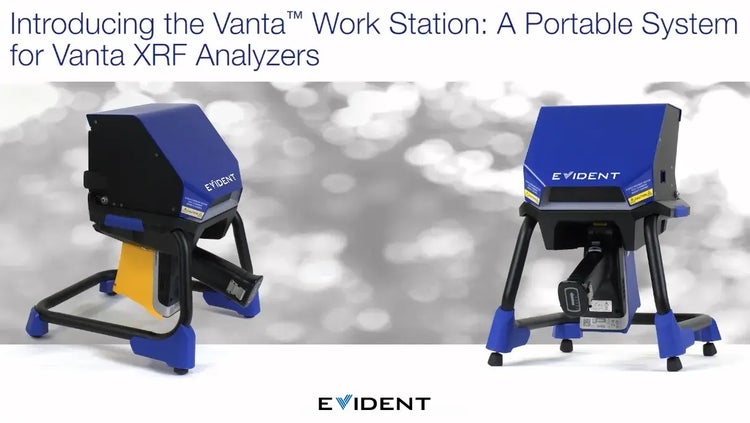

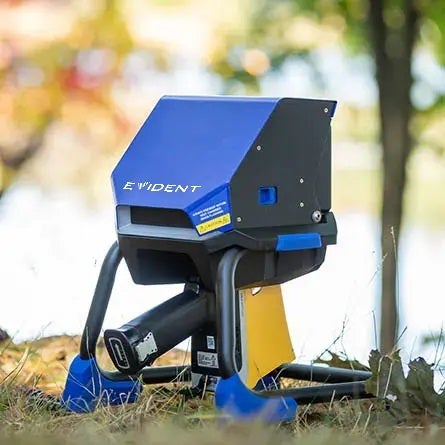

Vanta Teststand

Der portable Vanta Teststand ist akkubetrieben für einen unabhängigen Einsatz. Dank der integrierten Sicherheitsverriegelung und 360-Grad-Abschirmung eignet er sich für Proben in Tüten, aufbereitete Proben und flüssige Proben oder kleine Objekte, einschließlich Schmuck und Leiterplatinen. Dieses Zubehörteil mit geschlossenem Strahlraum wird über die Vanta PC Software oder der Vanta Mobile App bedient.

Der portable Vanta Teststand ist effektiv für verschieden Anwendungen:

• Geologische Exploration
• Prozesskontrollen im Bergbau
• RoHS/Verbraucherprodukte
• Umweltanalyse

Die solide Plattform des Vanta Teststands ermöglicht längere Messzeiten. So kann eine Analyse mit dem Vanta Analysator im Teststand laufen, während Sie gleichzeitig andere Aufgaben erledigen können. So ist sicher, dass die Positionierung der Probe stabil und wiederholbar ist, was zu hochqualitativen Analysedaten und einem effizienten Probendurchsatz führt.

Bedienerfreundlich

• Müheloses Einrasten des Vanta Analysators Freigabe auf Knopfdruck
• Ausbalancierte Abdeckung verhindert Zuknallen
• Einfache Probenausrichtung, keine störende Vorderwand oder Kante
• Steuerung des Analysators und Datenübertragung drahtlos oder über ein USB-Kabel

Portabel

• Betrieb mit Akku oder Netzstrom für den Einsatz als Tischgerät oder im Feld
• Einfach zu transportieren und zusammenzubauen
• Separate Probenkammer und Standfüße erleichtern das Aufbewahren
• Optionaler Tragekoffer

Für Sicherheit ausgelegt

• Komplett abgeschirmte und abgesicherte Probenkammer: 107 mm × 178 mm × 179 mm
• Große, deutlich sichtbare Röntgenstrahlwarnleuchten

Kleine Standfläche

• 36,6 mm × 33 mm

Weitere Vanta Zubehörteile

Vanta Holster

Mit dem Vanta Holster bleibt der Vanta Analysator leicht erreichbar und an einem sicheren Platz. Das Holster verfügt über eine Schlaufe mit einem Verschluss, um den Analysator zu sichern, über MOLLE/PALS Befestigungsgurte für zusätzliche Befestigungsoptionen und eine Messingabschirmung.

Vanta Messkopfabschirmung

Die Messkopfabschirmung bietet zusätzlichen Strahlenschutz bei der Analyse von Proben mit geringer Dichte. Durch Verringerung der Rückstreuung von Röntgenstrahlen ist der Prüfer noch besser geschützt.

Erfahren Sie mehr über dieses Zubehörteil: Video ansehen

Vanta Hot Heel Temperaturschutz

Für die Analyse von Rohren oder Geräten mit hohen Temperaturen bis zu 480 °C minimiert der Hot Heel Temperaturschutz die Wärmeübertragung zum Vanta Analysator und hält die Oberfläche des Geräts sauberer. Das Hot Heel Kit enthält hitzebeständige Messfenster.

Video: Vanta Hot Heel Temperaturschutz befestigen

Vanta Schweißnahtmaske

Die Schweißnahtmaske verhindert bei der Analyse von Schweißpunkten Interferenzen vom Trägermetall. Dieses Zubehörteil ersetzt die vordere Abdeckung des Vanta Analysators und kollimiert das Schallbündel durch einen 3-mm-breiten Spalt, um die Analyse von Schweißpunkten zu beschleunigen.

Erfahren Sie mehr über die Schweißnahtanalyse mit dem Vanta RFA-Handanalysator:

Video ansehen

Schweißnahtmaske befestigen

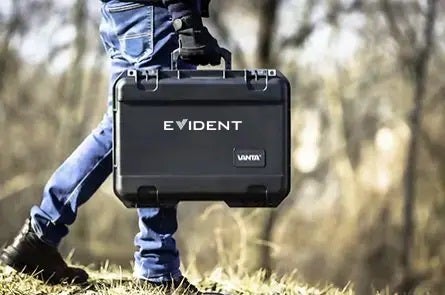

Vanta Transportkoffer

Robuster Hartschalenkoffer dient zum sicheren Transport des Vanta RFA-Handanalysators.
