Wirbelstrom-Array-Prüfköpfe der nächsten Generation für schnellere und zuverlässigere ZfP-Prüfungen
Entdecken Sie die neue Generation unserer Wirbelstrom-Array(ECA)-Prüfköpfe.
Diese Prüfköpfe wurden für anspruchsvolle Prüfungen entwickelt und ermöglichen eine zuverlässige Erkennung von Oberflächen- und Untergrundfehlern dank fortschrittlicher Leiterplattentechnologie, eines integrierten Weggebers, einer neuen Vorlaufkeilauslegung und eines programmierbaren Fernschalters.

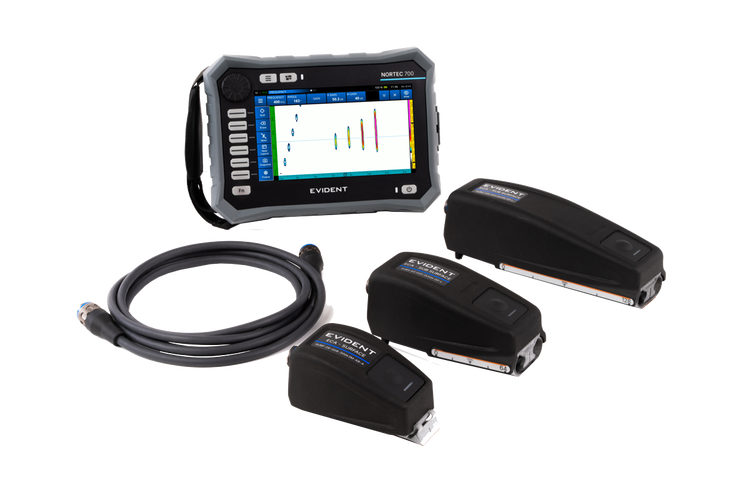

Die neue ECA-Prüfkopfreihe ist mit dem NORTEC 700kompatibel und bietet automatische Konfiguration, einen einheitlichen Steckertyp, abnehmbare Prüfkopfkabel, eine integrierte LED-Alarmanzeige sowie einen leicht austauschbaren Verschleißschutz aus Teflonband.
Zu den wichtigsten Innovationen gehören:
- Programmierbarer Fernschalter zum Löschen von Daten oder zum Einfrieren des Geräts
- Neue, komfortable Vorlaufkeilauslegung, die sich der Oberflächengeometrie anpasst
- Integrierter Weggeber mit einer Auflösung von 12 Schritten/mm
- Ein einziger Steckertyp für vereinfachtes Prüfkopfmanagement
- Leiterplattenbasierte Sensortechnologie für hervorragende Signalhomogenität
- Integrierte Alarm-LED direkt am Prüfkopf
- Abnehmbares Prüfkopfkabel
- Einfach austauschbarer Verschleißschutz mit Teflonband
- Automatische Konfiguration mit dem NORTEC 700 Prüfgerät
ECA-Prüfkopfmodelle
SURF-25-008-300k3M-DP-A
Teilenummer: Q2700082
Dieser hochauflösende Oberflächen-ECA-Prüfkopf ist für die Erkennung sehr kleiner oberflächenbrechender Fehler konzipiert.
Typische Anwendungen
- Risserkennung im Bereich von Befestigungselementen
- Scribeline-Prüfung
- Hochauflösende Erkennung kleinster Fehler
- Erkennung von oberflächenbrechenden Defekten
Technische Angaben
| Spezifikation | Wert |
| Abgedeckter Prüfbereich | 25 mm |
| Auflösung | 0,8 mm |
| Frequenzbereich | 300 kHz bis 3 MHz |
| Anzahl der Sensoren | 32 |
| Erkennungsfunktionen | 360° Risse |
| Weggeberauflösung | 12 Schritte/mm |
| Abstand vom letzten Sensor zur Prüfkopfspitze/-kante | 1,1 mm von der Spitze, 1,35 mm von der Seite |
SUBS-64-020-2k50k-DP-L
Teilenummer: Q2700079
Dieser kompakte ECA-Prüfkopf für Untergrundprüfungen eignet sich hervorragend, wenn der Zugang eingeschränkt ist und ein kleineres Format erforderlich ist.
Typische Anwendungen
- Korrosionserkennung unter leitfähigem Material, einschließlich unter Aluminium-Überlappungsfugen
- Risserkennung unter leitfähigem Material
- Prüfung im Kantenbereich von Verstärkungsblechen
Technische Angaben
| Spezifikation | Wert |
| Abgedeckter Prüfbereich | 64 mm |
| Auflösung | 2,0 mm |
| Frequenzbereich | 2 kHz bis 50 kHz |
| Anzahl der Sensoren | 32 |
| Erkennungsfunktionen | Längs- und volumetrische Fehler |
| Weggeberauflösung | 12 Schritte/mm |
| Abstand vom letzten Sensor zur Prüfkopfspitze | 5,5 mm |
SUBS-128-020-2k50k-DP-L
Teilenummer: Q2700080
Dieser ECA-Prüfkopf mit großer Untergrund-Flächenabdeckung ist für die schnelle Prüfung größerer Flächen ausgelegt.
Typische Anwendungen
- Korrosionserkennung unter leitfähigem Material, einschließlich unter Aluminium-Überlappungsfugen
- Risserkennung unter leitfähigem Material
- Prüfung im Kantenbereich von Verstärkungsblechen
- Prüfungen großer Flächen, die eine schnellere Abtastung erfordern
Technische Angaben
| Spezifikation | Wert |
| Abgedeckter Prüfbereich | 128 mm |
| Auflösung | 2,0 mm |
| Frequenzbereich | 2 kHz bis 50 kHz |
| Anzahl der Sensoren | 64 |
| Erkennungsfunktionen | Längs- und volumetrische Fehler |
| Weggeberauflösung | 12 Schritte/mm |
| Abstand vom letzten Sensor zur Prüfkopfspitze | 5,5 mm |
Der passende ECA-Prüfkopf für jede Prüfung
| Modell | Geeignet für | Abgedeckter Prüfbereich | Auflösung |
| SURF-25-008-300k3M-DP-A | Hochauflösende Oberflächenrisserkennung | 25 mm | 0,8 mm |
| SUBS-64-020-2k50k-DP-L | Untergrundprüfungen in Bereichen mit eingeschränktem Zugang | 64 mm | 2,0 mm |
| SUBS-128-020-2k50k-DP-L | Schnelle großflächige Untergrundprüfungen | 128 mm | 2,0 mm |
Zuverlässige Wirbelstrom-Array-Prüfleistung
Ob Sie eine hochauflösende Rissprüfung an Befestigungselementen, eine Scribeline-Prüfung, eine Korrosionsprüfung unter leitenden Materialien oder eine schnelle Untergrundabtastung benötigen – unsere neue Wirbelstrom-Array-Prüfkopfserie bietet die Flexibilität und Leistung, die für moderne zerstörungsfreie Prüfverfahren erforderlich ist.
Mit integrierter Positionscodierung, PCB-Sensortechnologie, automatischer NORTEC 700-Konfiguration und ergonomischem Bedienkonzept helfen diese ECA-Prüfköpfe dabei, die Prüfungskonsistenz zu verbessern, die Rüstzeiten zu verkürzen und die Produktivität zu steigern.
