Auf einer nahtlos integrierten Plattform vereint der NORTEC™ 700 konventionelle Wirbelstromprüfung (ECT) und fortschrittliche Wirbelstrom-Array-Technologie (ECA). Eine neue Generation leistungsstarker Sondentechnologie und hochauflösender Bildgebung ermöglicht benutzerfreundliche Zweifrequenz - und Nietlochprüfung, verkürzt die Einarbeitungszeit und macht Inspektionen kosteneffizienter denn je. Entwickelt auf der Grundlage praktischer Erfahrungen, ist dies ein Durchbruch, der erstklassige Prüftechnologie zum Standard macht.

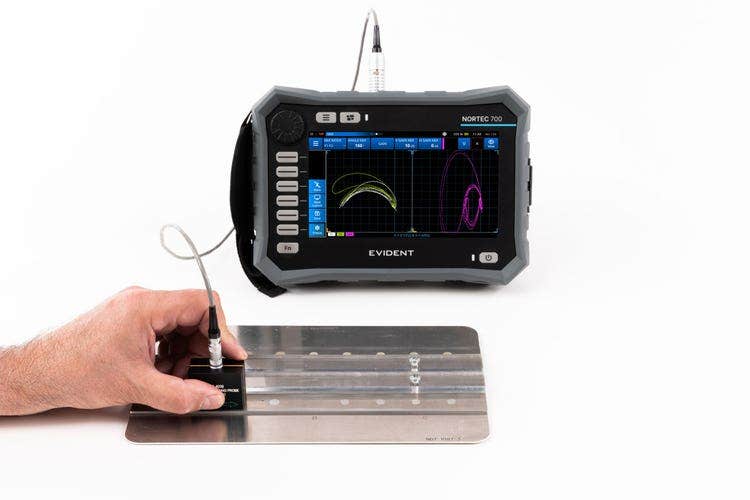

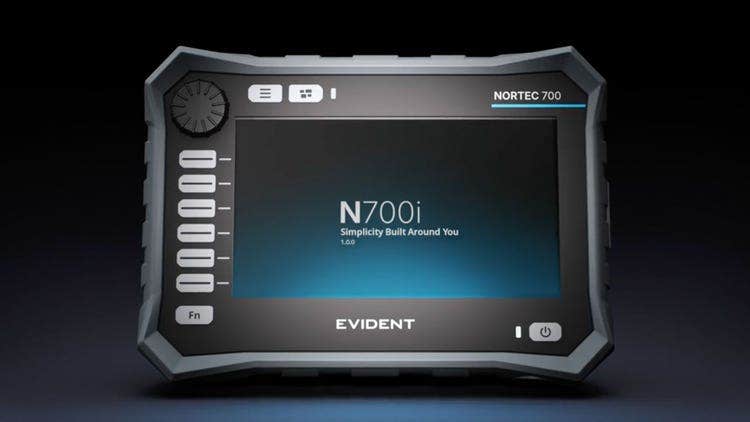

NORTEC™ 700 Wirbelstrom-Array-Prüfgerät: Einfachheit, ganz auf Sie zugeschnitten
Das NORTEC™ 700 ist ein benutzerfreundliches, Wirbelstrom-Array-Prüfgerät und kombiniert ein einfache Bedienung mit modernster Sondentechnologie und hochpräziser Bildgebung, sodass Teams jeder Größe schnell einsatzbereit sind und auch unter anspruchsvollsten Bedingungen mit Vertrauen arbeiten können. Das intelligente, skalierbare und kostengünstige Wirbelstrom-Array-Prüfgerät NORTEC 700 ist in drei bedienerfreundlichen Modellen erhältlich:
N700: Konventionelle Wirbelstromprüfung (ECT) für Einzelfrequenzprüfungen
N700D: Erweiterte Vielseitigkeit mit verbesserten Dualfrequenz- und Nietlochprüffähigkeiten
N700i: Sowohl Wirbelstromprüfung (ECT) als auch fortschrittliches Wirbelstrom-Array-Prüfung (ECA) sowie Schichterkennung
Basierend auf der bewährten NORTEC 600-Serie zeichnen sich alle drei Modelle durch denselben benutzerfreundlichen Aufbau, vereinfachte Arbeitsabläufe und Kompatibilität mit dem digitalen Ökosystem aus, was eine nahtlose Einarbeitung und einfache Flottenstandardisierung gewährleistet.
Optimierte Bedienelemente, eine intuitive Benutzeroberfläche und ein ergonomisches, leichtes Design unterstützen Sie dabei, schneller zu arbeiten, fokussiert zu bleiben und jedem Ergebnis zu vertrauen.
Das NORTEC 700 bietet:
Eine vereinfachte Navigation
Vielfältige Testmöglichkeiten
Anwendungsbasierte intelligente Voreinstellungen
Hybrid-Steuerung mit Tasten und Touchscreen
Geringes Gewicht und Portabilität
Verbesserte Ergonomie
ECT und ECA in einer nahtlosen Plattform
Das NORTEC 700 kombiniert konventionelle ECT und fortschrittliche ECA in einer Plattform. Benutzer können über dieselbe intuitive Benutzeroberfläche mühelos zwischen ECT und ECA wechseln, wodurch die Kontinuität der Einstellungen gewahrt bleibt und keine separaten Geräte erforderlich sind.

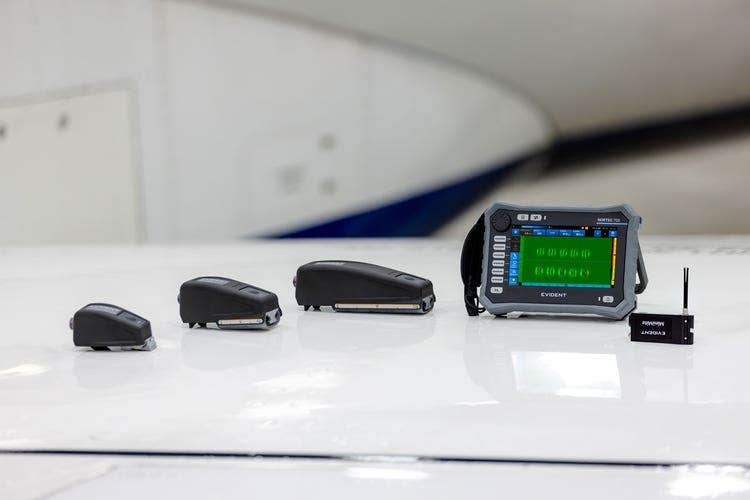

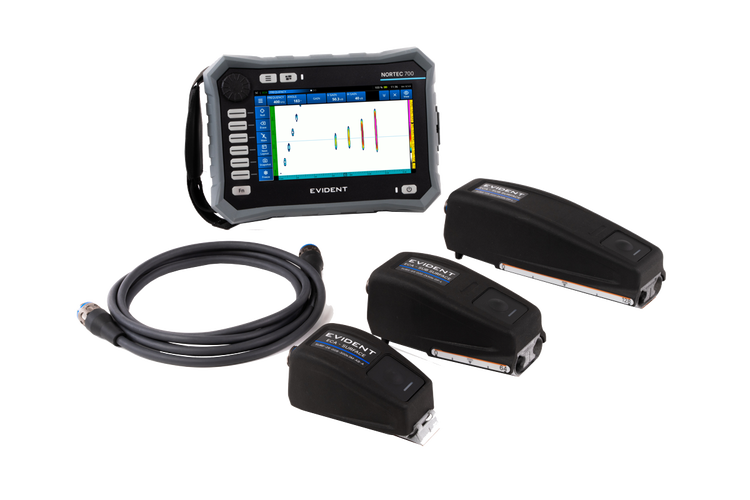

Wirbelstrom-Array-Sonden der nächsten Generation
Die NORTEC 700 Plattform bringt nicht nur ein neues Prüfgerät, sondern auch eine völlig neue Generation von Wirbelstrom-Array-Sonden (mit bis zu 256 Kanälen), die eine überlegene Wiederholgenauigkeit, gleichmäßige Signalqualität von Sonde zu Sonde und eine einfache Kalibrierung bieten.

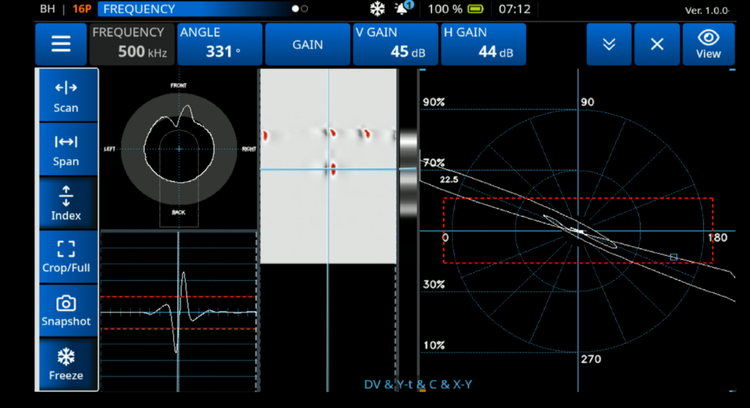

Fortschrittliche automatische Schichterkennung und der Einfriermodus sorgen für neue Präzision bei der Prüfung von Nietlöchern und Mehrschichtprüfungen.
Durch intelligente Signalauswertung kann das N700i Befestigungs- und Trägermaterialschichten sowie echte Fehlerreaktionen präzise voneinander unterscheiden – wodurch Fehlmeldungen reduziert und Nacharbeiten minimiert werden.
Die Funktion „Defect Viewer“* vereinfacht die Lokalisierung von Defekten durch die direkte Lochansicht und das MiniMite™-Scanner-Overlay-Bild.
*Patent angemeldet
Ein neuer Standard in der zerstörungsfreien Prüfung
Gleichermaßen Einfachheit und Leistung: Das NORTEC 700 ist in drei flexiblen Ausführungen erhältlich, um den Prüfungsanforderungen in einer Vielzahl von Anwendungen in den Bereichen Luft- und Raumfahrt, Verteidigung, Industrie und Fertigung gerecht zu werden. Zusätzliche Funktionen können per Fernschaltung entriegelt werden.
Merkmale und Modelle
N700
Für Anwender, die außerhalb des Luft- und Raumfahrtbereichs einfache Inspektionen mit konventioneller Wirbelstromtechnik durchführen müssen:
Oberflächen- und Unterflächenrisserkennung
Leitfähigkeitsm-essung
N700D
Mehr Möglichkeiten mit einem konventionellen N700 durch Hinzufügen eines Zweifrequenzsystems. Gesamte ECT-Leistung ohne Bildgebung
Oberflächen- und Unterflächenrisserkennung
Leitfähigkeitsmessung
Nietlochprüfung mit Rotationsscanner
Zweifrequenzfähigkeit
N700i
Höhere Produktivität bei der Wirbelstromprüfung, sowohl im konventionellen als auch im Array-Modus. Größere Flächenabdeckung mit der Wirbelstrom-Array-Sonde und eine visuellere sowie intuitivere Fehlerinterpretation.

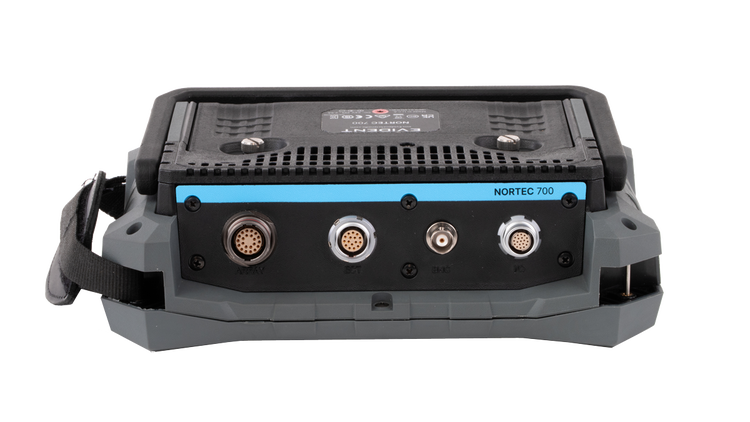

Alle NORTEC 700 Modelle sind mit einem standardmäßigen LEMO® 16-poligen Universalstecker, einem BNC-ECT-Stecker (automatische interne Ausbalancierung), einem ECA-Stecker und einem I/O-Stecker (für die Integration kleiner Systeme) ausgestattet – wählen Sie einfach den gewünschten Stecker in der benutzerfreundlichen Oberfläche aus.
Der NORTEC 700 LEMO-Anschluss (700-polig) unterstützt auch die NORTEC POWERLINK™ Sondentechnologie (ausschließlich für Nietloch- und Leitfähigkeitsprüfungen), die codierte Sonden erkennt und das Gerät automatisch entsprechend der Sonde einstellt, um die Konfiguration zu beschleunigen.

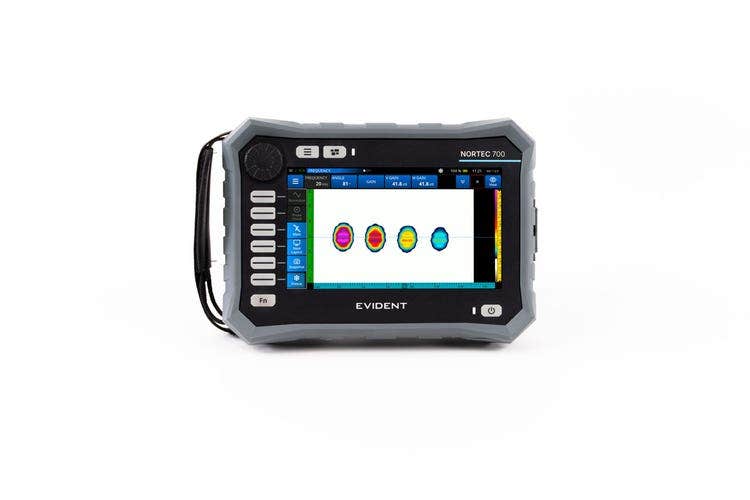

Außergewöhnliche visuelle Klarheit sorgt für reibungslose Prüfungen
Das NORTEC 700 liefert außergewöhnliche visuelle Klarheit, die Ihnen hilft, Ergebnisse schneller und mit mehr Zuversicht zu interpretieren. Das hochauflösende, helle 7-Zoll-Display bleibt auch bei direkter Sonneneinstrahlung scharf und gut lesbar und gewährleistet so eine gleichbleibende Sichtbarkeit – egal ob in Innenräumen oder auf dem Rollfeld. Verbesserte Farbdarstellung und Echtzeit-Bildgebung rücken Untergrunddefekte und Oberflächenrisse in den Fokus und liefern sofort erkennbare Muster.
Jedes Anzeigeelement – von einer reaktionsschnellen Benutzeroberfläche bis zu optimiertem Kontrast und Helligkeit – wurde entwickelt, um die Genauigkeit bei der Interpretation zu verbessern, die Augenbelastung zu reduzieren und Inspektionen einfach und effizient zu gestalten.

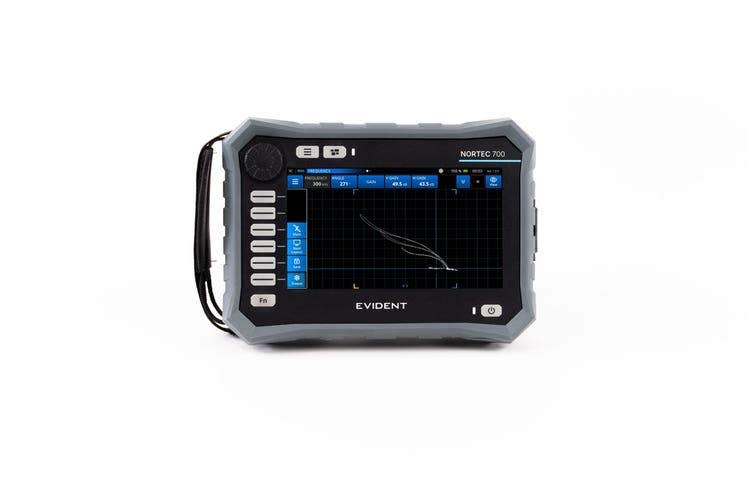

Schnelle Auswahl der Layouts
Mit dem NORTEC 700 lässt sich die Layoutansicht einfach über die Direktzugriffstaste „Nächstes Layout“ ändern. Die Layouts sind vom Benutzer wählbar, sodass Sie die Anzeige optimal an Ihre Prüfungsanforderungen anpassen können. Wählen Sie aus verschiedenen Anzeigeoptionen:
Eine Impedanzebene
Zwei Impedanzebenen
Zeit-Amplitudendarstellung (Y-/T-Ansicht)
1:1-Ansicht

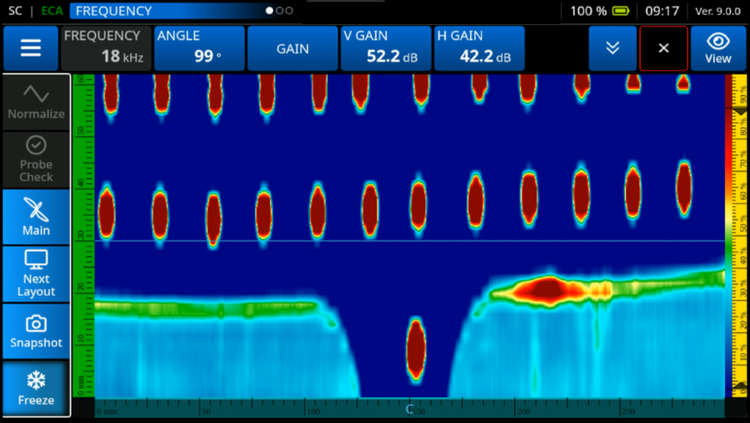

C-Scan
C-Scan-Wasserfall
Geteilter Bildschirm (Impedanz + Y-/T-Ansicht)
All-in-On-Anzeige zeigt bis zu drei konfigurierbare Prüfspuren an
Nahtlose Wirbelstromintegration
Das NORTEC 700 fügt sich nahtlos in jedes integrierte Wirbelstromprüfsystem ein und gewährleistet so eine zuverlässige Fehlererkennung auch in anspruchsvollsten Umgebungen.
Entspricht IP65
Betriebstemperaturbereich von -10 °C bis 50 °C (14 °F bis 122 °F) bei 80 % relativer Luftfeuchtigkeit
Kontinuierlicher Nullfilter

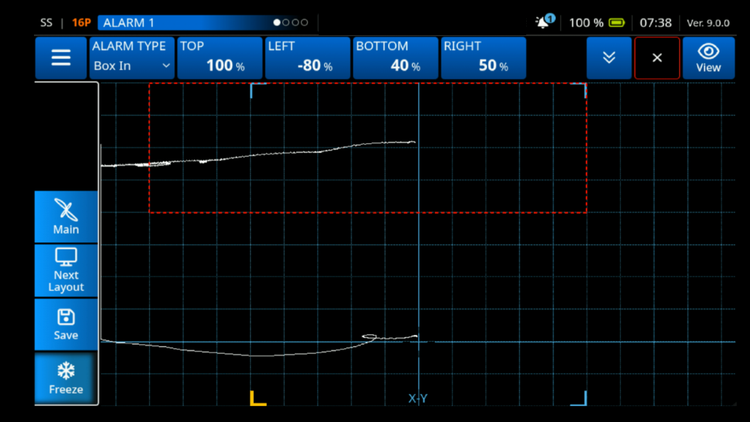

Zeit-/Amplituden-Darstellung mit Alarm
30 kHz Messgeschwindigkeit
Fernsteuerung mit NORTEC PC-Software
Alarm- und Digitaleingänge
Standard-Impedanzebene, Zeit-/Amplitudendarstellung, C-Scan, unterteilter Bildschirm, einstellbarer Nullpunkt, Fadenkreuz, verbesserte Filter, Anzeige eines Referenzsignals und mehrere andere nützliche Funktionen gehören alle zum Lieferumfang des NORTEC 700.

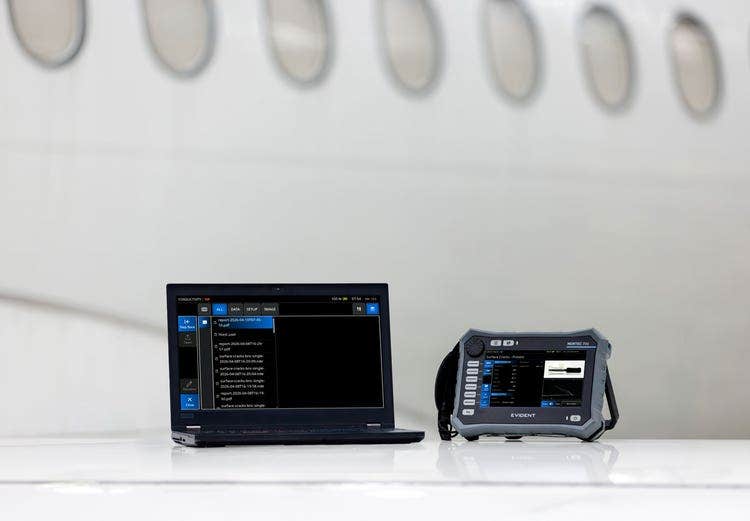

Vereinfachte Berichterstattung, die Genauigkeit gewährleistet
Das NORTEC 700 vereinfacht den gesamten Berichtsprozess durch schnelle und zuverlässige Werkzeuge, die Prüfergebnisse direkt vom Prüfgerät dokumentieren – es ist keine zusätzliche Hardware, Software oder komplexe Datenverarbeitung erforderlich.
Sie können Inspektionsmomentaufnahmen, Einstellungsparameter und Signaldaten erfassen und speichern, um sicherzustellen, dass jedes Ergebnis präzise aufgezeichnet und zur Überprüfung bereit ist.

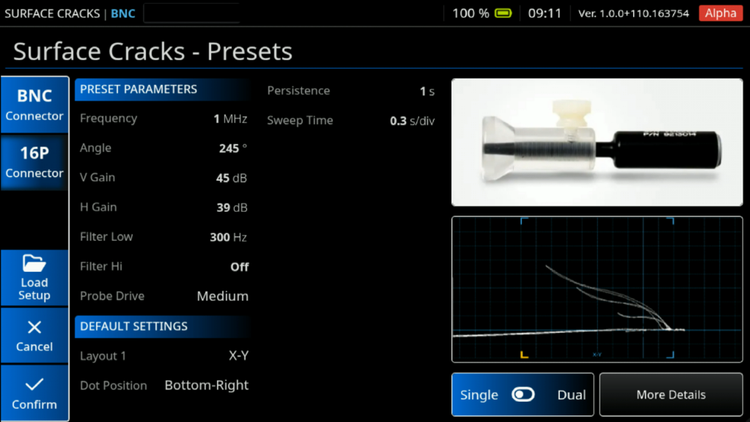

Anwendungsbasierte intelligente Voreinstellungen
Das NORTEC 700 verwandelt die Einrichtung komplexer Prüfungsabläufe in einen geführten, intuitiven Prozess. Jede Voreinstellung konfiguriert automatisch die wichtigsten Parameter für die ausgewählten Sonden und Prüfarten, wodurch Rätselraten entfällt und die Einrichtungszeit auf Sekunden reduziert wird.
Dank vorkonfigurierter Einstellungen können Außendienstteams mit minimalem Schulungsaufwand mit den Prüfungen beginnen, da sie wissen, dass die Parameter bereits im Hinblick auf Genauigkeit und Konformität optimiert sind. Diese integrierte Intelligenz gewährleistet Konsistenz über verschiedene Bediener und Schichten hinweg, sorgt für die Einhaltung von Vorschriften und reduziert Bedienungsfehler drastisch.

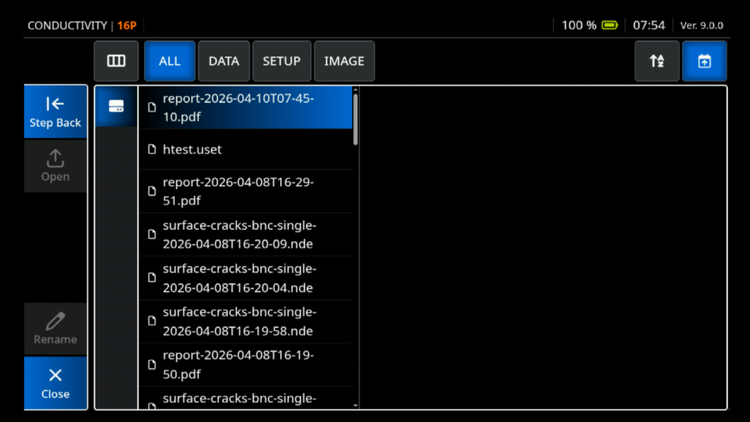

Intuitive Dateiverwaltung
Mit dem Dateimanager des NORTEC 700 können Sie Dateien einfach anzeigen, bearbeiten, überschreiben und löschen. Er verfügt über eine Funktion für die Dateivorschau, mit der sich die Dateien durchlaufen lassen. Wenn die gewünschte Datei gefunden ist, kann sie nach Belieben aufgerufen werden. Der integrierte Text-Editor ist praktisch für das Umbenennen von Dateinamen, Überarbeiten von Benutzer- und Geräteinformationen oder Hinzufügen von Notizen vor Ort.
Anwendungen

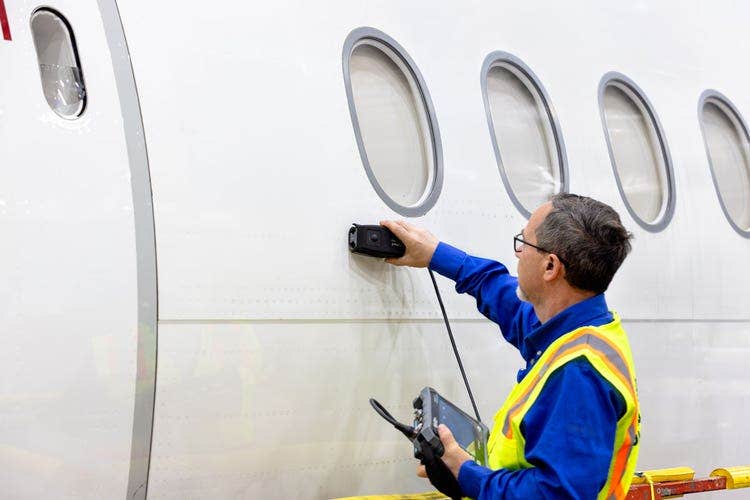

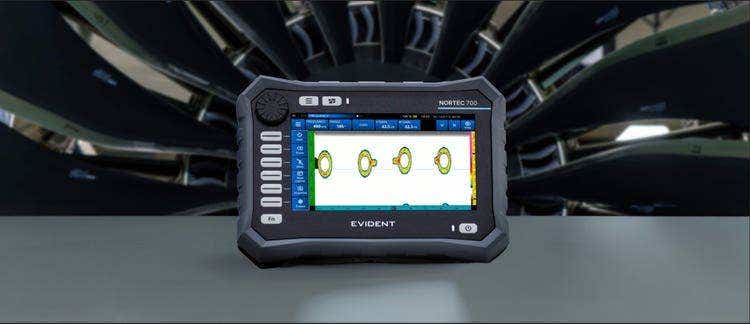

Luft- und Raumfahrt
Das NORTEC 700 vereinfacht den gesamten Berichtsprozess durch schnelle und zuverlässige Werkzeuge, die Prüfergebnisse direkt vom Prüfgerät dokumentieren – es ist keine zusätzliche Hardware, Software oder komplexe Datenverarbeitung erforderlich.
Sie können Inspektionsmomentaufnahmen, Einstellungsparameter und Signaldaten erfassen und speichern, um sicherzustellen, dass jedes Ergebnis präzise aufgezeichnet und zur Überprüfung bereit ist.
Verteidigung
Unter den härtesten Bedingungen auf der Erde ist das NORTEC 700 ein einsatzbereites Prüfgerät, das allen Anforderungen gewachsen ist. Von der Erkennung von Oberflächenrissen bis zur Inspektion von Nietlöchern und Befestigungselementen unterstützt das NORTEC 700 Wartungsteams dabei, Flugzeuge, Bodenfahrzeuge, Marineschiffe und kritische Ausrüstung auch während langer Schichten und Einsätzen in abgelegenen Gebieten zuverlässig zu überwachen.
Industrial
Das NORTEC 700 liefert industriellen Inspektionsteams die Signalqualität, Robustheit und Flexibilität, um Fehler präzise und effizient zu erkennen – überall dort, wo sie gebraucht werden. Das NORTEC 700 eignet sich ideal für die Schweißnahtprüfung sowie die Oberflächen- und Korrosionsprüfung an einer Vielzahl industrieller Komponenten und Materialien.

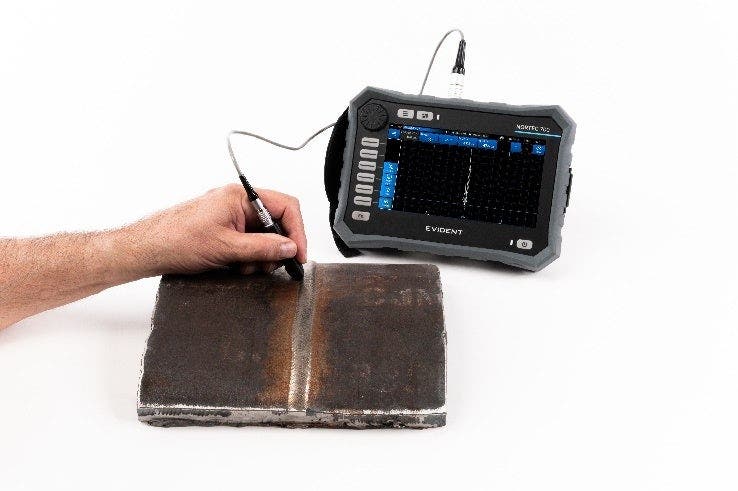

Oberflächen- und Unterflächeninspektion (N700, N700D, N700i)
Hochleistungselektronik und ein brillantes Display sorgen für hervorragende Signalqualität bei Oberflächen- und Unterflächeninspektionen. Alle Standardfunktionen für Prüfungen im mittleren bis hohen Frequenzbereich sind enthalten: Impedanzebene-Darstellung, 10 × 10 Raster, Zeit-Amplitudendarstellung (Y-/T-Ansicht), mehrere Alarmkonfigurationen und automatische Lift-off-Erkennung. Zu den zusätzlichen Funktionen gehören Nullpunkt-Fadenkreuz, feines (erweitertes) Raster und Netzraster sowie eine automatische interne Abgleichschaltung (für BNC-Anschluss).

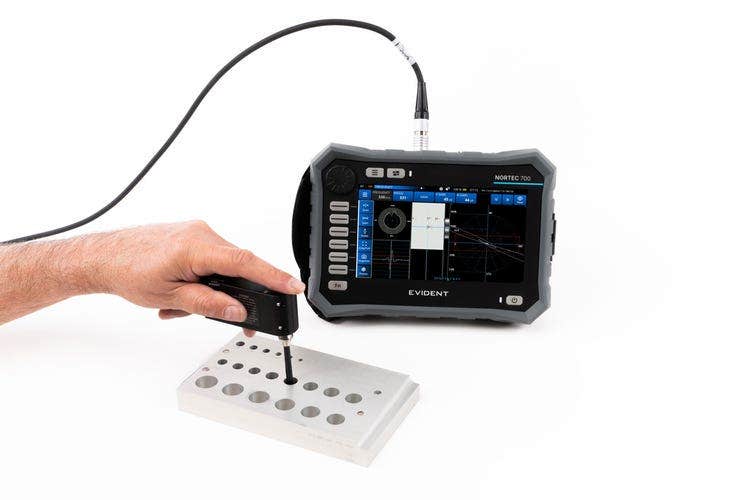

Inspektion von Nietlöchern (N700D, N700i)
Die vereinfache Konfiguration und ein verbesserte Filtersystem machen das NORTEC 700 zu einem idealen Gerät für die Prüfung von Nietlöchern mit Rotierscannern. Die Filter sind standardmäßig auf eine „6-förmige“-Antwort eingestellt. Falls erforderlich, können die Filter auch auf eine Achterform eingestellt werden. Um die Konfiguration weiter zu vereinfachen, kann der Prüfer die neue Verlinkungsoption aktivieren, mit der die Filtereinstellung automatisch an die Scannergeschwindigkeit angepasst wird..

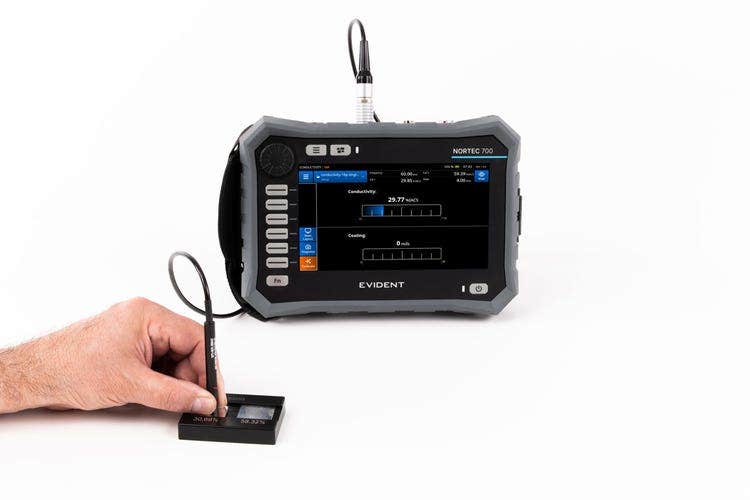

Messung von Leitfähigkeit und Beschichtungsdicke (N700, N700D, N700i)
Der Leitfähigkeitsmessmodus des NORTEC 700 besitzt einen unkomplizierten Justierassistenten, auch für anwendungsspezifische Justierkörper für die Leitfähigkeit und die Beschichtungsdicke. Das NORTEC 700 kann die Leitfähigkeit sowie nicht leitfähige Beschichtungsdicken bis 0,64 mm (0,025 in.) auf ferritischen und nicht ferritischen Werkstoffen messen.

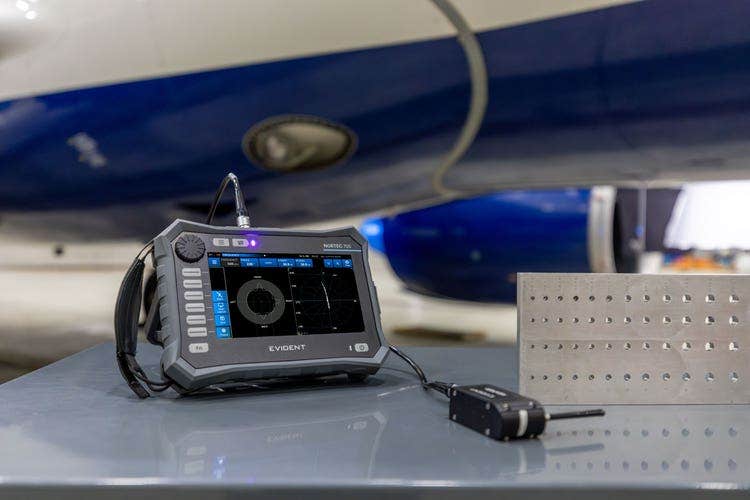

Prüfung kritischer Löcher (N700D, N700i)
Mit de, NORTEC 700 ist die Prüfung von kritischen Löchern einfach und zuverlässig. Durch die Unterstützung der meisten handelsüblichen Nietlochscanner, der verbesserten C-Scan-Wasserfalldarstellung und dem Schichten-Cursor, kann das NORTEC 700 leicht die Lage von Fehlern in Verbundwerkstoffen genau anzeigen. Neben diesen Funktionen verfügt das Modell N700i über Schichterkennung, einen Defect Viewer und eine C-Scan-Ansicht.
Zweifrequenzprüfung (N700D, N700i)
Alle-in-One-Anzeige Mit der Alle-in-One-Anzeige können bis zu drei konfigurierbare Prüfspuren für Frequenz 1, Frequenz 2 und gemischte Kanäle angezeigt werden. Jeder Kanal kann als Impedanz oder als Zeit/Amplitude dargestellt werden, mit unabhängiger Einstellung der Position auf dem Bildschirm.
Messwertanzeige in Echtzeit Mit der Messwertanzeige in Echtzeit können wahlweise bis zu zwei Signalwerte auf dem normalen Bildschirm oder dem Vollbildschirm angezeigt werden. Durch die Anzeige verschiedener Messwerte werden die unterschiedlichen Amplituden und Phasenlagen des Signals verdeutlicht.
Auswahl von drei Amplitudenmesswerten (Spitzenwerten): horizontal, vertikal oder Magnitude
Maximaler horizontaler oder vertikaler Abstand vom Nullpunkt
Winkel (Phasenlage) des Signals, angezeigt als Spitzenwert
Technische Angaben
Grundlegende technische Angaben zum NORTEC 700
Die vollständigen Spezifikationen finden Sie im NORTEC 700 Benutzerhandbuch unter ims.evidentscientific.com.
Gehäuseabmessungen
230,7 mm × 166,9 mm × 71,9 mm (9,1 Zoll × 6,6 Zoll × 2,8 Zoll)
Gewicht
1,79 kg (3,95 lb.) mit Lithium-Ionen-Akku
IP-Schutzart
Entspricht IP65
Modell und Typ des Akkus
Lithium-Ionen-Akku (600-BAT-L-2 [U8760058])
Betriebsdauer des Akkus
Mindestens 8 Stunden für Standard-ECT-Prüfungen
Betriebstemperatur
Betriebstemperaturbereich von -10 °C bis 50 °C (14 °F bis 122 °F) bei 80 % relativer Luftfeuchtigkeit
Lagertemperatur
-20 °C bis 50 °C (-4 °F bis 122 °F) [mit Batterien]
154,2 mm × 85,9 mm, 177,8 mm (6,1 Zoll × 3,4 Zoll, 7,0 Zoll)
Stromversorgung (Spannung am Gleichstromeingang)
24 V Gleichstrom (60 W)
Gleichstromanschluss
Rund, Stiftadapter 2,5 mm, Plus in der Mitte
Prüfdatenspeicher
64 GB interner SSD-Speicher
WLAN
Sonderzubehör
Bluetooth
Sonderzubehör
Frequenzbereich
5 Hz bis 12.5 MHz
Verstärkung
0–100 dB; 1-dB-Schritte; gekoppelt und unabhängig, vertikal und horizontal
Alarmanzahl
3 (unabhängig)
Verfügbare Alarmarten
Auswahl von FELD (Rechteck), POLAR (Kreis), SEKTOR (Kreisausschnitt), Y/T-ANZ (zeitgesteuert), KONDUKTIVITÄT und BESCHICHTUNGSDICKE
Winkel
0–359.9°
Array-Kapazität
Bis zu 128 Zeitfenster
Anzahl von Eingängen
2
Falltest
Methode 516.6, Verfahren IV, 26 Falltests, Versandverpackung
Stoßfestigkeitstest
MIL-STD-810G, Methode 516.5, Verfahren I, 6 Zyklen für jede Achse, 15 g, 11 ms halber Sinus
Vibrationswiderstandstest
MIL-STD-810F, Methode 514.5, Verfahren I, Anhang C, Abbildung 6, allgemeine Beanspruchung; 1 Stunde pro Achse
Filter
Tiefpass: 10 Hz bis 2000 Hz und Breitband; Hochpassfilter: Aus oder 5 Hz bis 1000 Hz, Filterauswahl für konstante Anzeige in Form einer „6“ oder einer „8“
Ansteuerspannung
2 V p-p, 4 V p-p, 8 V p-p (niedrig, mittel, hoch)
Datenauflösung
32 Bit
Abtastrate
Bis zu 30 kHz
Konnektivität
USB-C-Peripherieanschluss (unterstützt USB 2.0, USB 3.0, DisplayPort über USB-Alternativmodus, Ethernet über USB 2.0 mit optionalem externen Adapter)
WLAN/Bluetooth
LEMO E/A-Anschluss (I/O), 19-polig
Sondentypen
Absolut- und Differenzsonden, in Brücken- oder Reflektionskonfiguration. Das Gerät ist voll kompatibel mit NORTEC PowerLink Sonden, sowie mit Sonden und Zubehör anderer Hersteller.
