Den Traum von sicheren Rohren verwirklichen
Erdgasleitungen transportieren mehr als 25 % der in den USA verbrauchten Energie und sind damit eine wichtige Komponente des Energietransportsystems. Eine Haushaltsversorgungsleitung mit Gaszähler am Haus ist mit einem Pipelinesystem verbunden, das parallel zur Straße verläuft. Ältere Haushaltsversorgungsleitungen können potenziell korrodieren, was zu Erdgaslecks in Wohngebieten führt. Erdgaslecks können zu schwerwiegenden Folgen führen, daher müssen die Versorgungsleitungen regelmäßig überprüft werden, um eine dauerhafte Sicherheit zu gewährleisten. Falls Ihr Haushalt über einen Erdgasanschluss verfügt, dann könnten Sie sich fragen, wie Prüfer die Integrität von Erdgasrohrleitungen überprüfen.
Zerstörungsfreie Prüfmethoden (ZfP) sind ein entscheidendes Werkzeug zur Gewährleistung von sicheren Erdgasleitungen, da sie Prüfungen ermöglichen, ohne dabei die Integrität der Pipeline zu beeinträchtigen. Mit Geräten zur Sichtprüfung können Sicherheitsbeauftragte den Zustand von Erdgasrohrleitungen beurteilen.

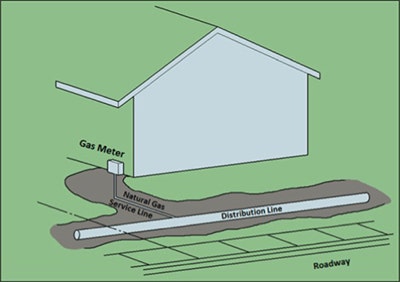

Die Haushaltsversorgungsleitung mit Gaszähler am Haus ist mit einem Pipelinesystem verbunden.
Durch neue Materialien entstehen neue Herausforderungen
Ältere Pipelines aus Gusseisen, die ursprünglich zum Erdgastransport verwendet wurden, werden derzeit durch Pipelines aus Kunststoff ersetzt. Auch wenn Kunststoff eine sicherere Alternative zu Gusseisen ist, da es weniger korrosionsanfällig ist, stellen Kunststoffrohre neue Herausforderungen für Prüfer dar.
Die Verschraubungen der Leitungen werden durch Schmelzwärme zusammengefügt, was große verbundene Stellen im Rohrinneren verursachen kann. Diese großflächigen verbundenen Stellen verengen den Innendurchmesser (ID) an den Klemmvorrichtungen, was industrietaugliche Videoskope mit Einführungsteilen mit großem Durchmesser daran hindert an der Verschraubung vorbei geführt zu werden.
Anforderungen an ein Videoskop zur Prüfung von Erdgasleitungen
Videoskope zur Sichtprüfung bei Erdgasversorgungsleitungen müssen über einen großen Fokusbereich verfügen, um die Rohrinnenwand und die gesamte Länge des Rohrs beim Navigieren zu sehen. Vorteilhaft sind sehr lange Einführungsteile mit einem kleinen Durchmesser, da sie weiter in die Versorgungsleitung reichen und so einen Zugang zu schwer erreichbaren Stellen bieten.
Das Einführungsteil und dessen Objektiv müssen widerstandsfähig sein, um klare Bilder an dunklen Stellen erzeugen zu können. Die Bildklarheit ist bei der Prüfung von Versorgungsleitungen auf Risse und allgemeine Verschleißerscheinungen von größter Bedeutung, denn wenn Risse oder andere Diskontinuitäten unerkannt bleiben, wird die Integrität der Versorgungsleitung beeinträchtigt.

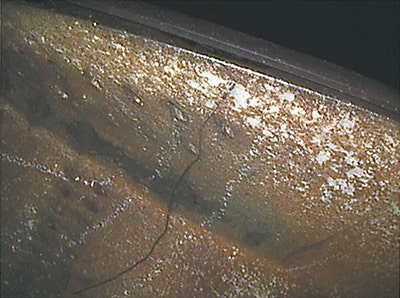

Das Einführungsteil muss Haarrisse erkennen können.
Prüflösungen für Pipelines
Olympus bietet eine Lösung für die Prüfung von Erdgasleitungen - ein Modell der IPLEXVideoskop-Serie mit den folgenden Funktionen:
- 30 m langes Einführungsteil mit einem Durchmesser von 8,5 mm (von 6 mm bis 18 mm verfügbar) zur Prüfung der kompletten Leitung, auch an den verbundenen Stellen mit einem geringeren Innendurchmesser (ID).
- Mechanische motorunterstützte TrueFeel Abwinklung (6 mm) und Druckluft-Abwinklung (8,5 mm) für eine zuverlässige Manövrierbarkeit, auch bei einer Länge von 30 m.
- LEDs am Einführungsteilobjektiv (oder ein leistungsstarker Laser an der Basis) beleuchten die verbundenen Stellen und bieten eine konstante Helligkeit im Rohr.
- Objektivreinigungskompressor zur Entfernung von Staub und Tröpfchen vom Objektiv sorgt für klare Bilder
Zudem bietet Olympus für Prüfer von Erdgasleitungen, die ein leichtes portables Videoskop benötigen, das handgehaltene IPLEX G Lite Videoskop oder das IPLEX YS Videoskop mit extra langem Einführungsteil, sowie andere anwendungsspezifische Optionen. Wir bieten außerdem Videoskope für Sichtprüfungen in HD für äußerst klare Bilder, wodurch Prüfer Korrosion oder Risse in Erdgasversorgungsleitungen erkennen, bevor Probleme auftreten.
