IPLEX G Lite Video-Endoskop
Das IPLEX G Lite Industrie-Videoskop vereint eine Vielzahl leistungsstarker Bildgebungsfunktionen in einem kleinen, robusten Gehäuse. Leicht und überall mit hinnehmbar – damit haben Prüfer ein Tool für Sichtprüfungen für komplexe Anwendungen von hoher Bildqualität und Bedienerfreundlichkeit, die die Arbeit unterstützt.
Das portable IPLEX G Lite Videoskopmodell für Windkraftanlagen eignet sich mit seinen leistungsstarken Bildgebungsfunktionen für die Prüfung in Gondeln von Windkraftanlagen bei beengtem Platz und kann die Arbeit erleichtern.
IPLEX G Lite/G Lite-W
Überblick

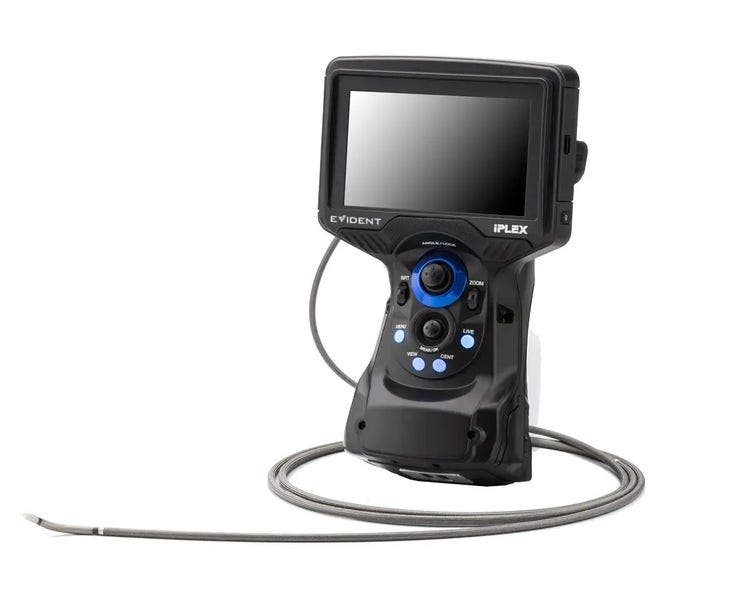

Kompaktes IPLEX G Lite Videoskop
Tragbares und leistungsstarkes Videoendoskop
Für anspruchsvolle Prüfungen, die ein kleines Videoendoskop erfordern, bietet das IPLEX G Lite leistungsstarke Bildgebungsfunktionen in einem kleinen, robusten Gehäuse. Dieses leichte und fast überall einsetzbare industrielle Videoendoskop bietet die für die Sichtprüfung erforderliche Bildqualität und Bedienerfreundlichkeit.
- Sichtprüfung
- Video-Endoskope
Entfesseln Sie die Kraft von One
IPLEX™ One Videoskop-Lösung
Die 10. Generation des IPLEX Videoskop-Systems, IPLEX One, ist eine einheitliche, softwaregesteuerte Plattform, die es Ihnen ermöglicht, schneller zu arbeiten, mehr zu sehen und immer einen Schritt voraus zu sein. Durch die Kombination bahnbrechender Swoptix 3D-Messtechnologie mit Verbesserungen bei Anzeige und Analyse sowie modularer Skalierbarkeit setzt IPLEX One neue Maßstäbe in der Fernsichtprüfung.
Kompaktes IPLEX G Lite-W Videoendoskop für Windenergie
Bessere Sichtprüfung von Windkraftanlagen
Das portable IPLEX G Lite Videoendoskopmodell für Windkraftanlagen eignet sich mit seinen leistungsstarken Bildgebungsfunktionen in einem kleinen Gehäuse für die Prüfung in Gondeln von Windkraftanlagen bei beengtem Platz und kann die Arbeit erleichtern.
Überall einsetzbar
Das ergonomisch gestaltete, kompakte Videoendoskop eignet sich für verschiedenste Einsatzorte und zeichnet sich durch eine bequeme Bedienung aus.
- Geringes Gewicht: Das IPLEX G Lite Videoendoskop wiegt nur 1,15 kg, das IPLEX G Lite-W Videoendoskop nur 1,16 kg.

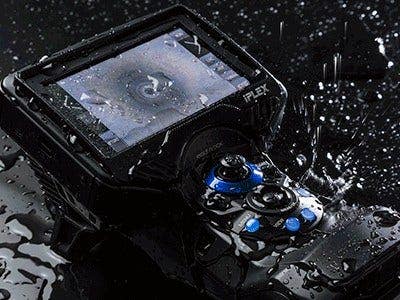

- Haltbar: Die kleinen, aber widerstandsfähigen IPLEX G Lite und IPLEX G Lite-W Videoendoskope sind so ausgelegt, dass sie den Anforderungen der Schutzart IP65 und der Fallprüfung des US-Verteidigungsministeriums (MIL-STD) entsprechen.
- Das richtige Einführungsteil für jede Anwendung: Zur Auswahl stehen Einführungsteile mit einer Länge von 2 m und 3,5 m (4 mm/6 mm) sowie 10 m (nur 6 mm).
- Für Reisen geeignet: Das kompakte Videoendoskop und sein Zubehör passen perfekt in einen leichten Tragekoffer, der so klein ist, das er unter den Flugzeugsitz passt.
Objektgetreue Darstellung
Gehen Sie keine Kompromisse bei der Portabilität ein, um qualitativ hochwertige Bilder zu erhalten. Die kompakten IPLEX G Lite und IPLEX G Lite-W Videoendoskope vereinen viele Bildgebungsfunktionen, die auch unsere größeren Videoskope besitzen, in einem kleinen, leicht portablen Gerät.
- Helle Beleuchtung, weniger Rauschen: Die LED-Lichtquelle ist doppelt so hell wie die des Vorgängermodells (IPLEX UltraLite); zusammen mit dem neuen Rauschunterdrückungsalgorithmus erleichtert das kompakte Videoendoskop die Lokalisierung von Problemen und Defekten in dunklen Zonen.
- Video mit einer Bildfrequenz von 60 fps: Dank der hohen Bildfrequenz können ruckelfreie Videos aufgezeichnet werden; das ergibt klare Videos ohne ruckartige Bewegungen bei der Aufnahme beweglicher Objekte.

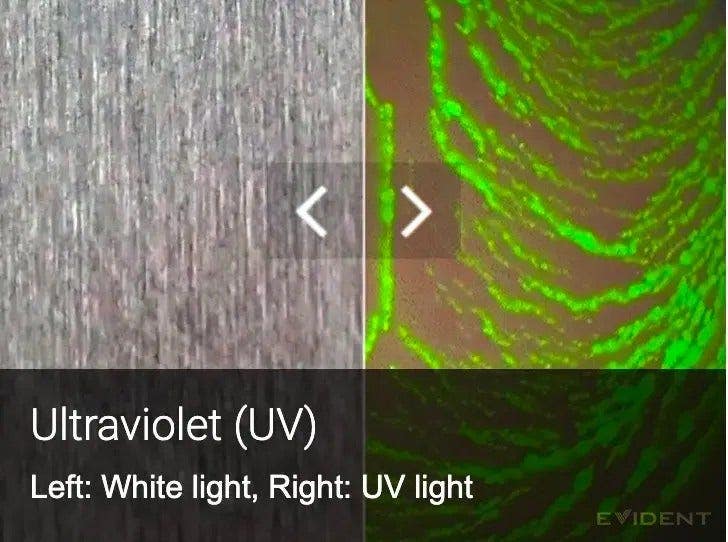

- Flexible UV- und IR-Beleuchtungsoptionen: Nicht sichtbare Haarrisse lassen sich unter UV-Licht erkennen und Objekte in dunklen Bereichen mittels IR-Beleuchtung; die austauschbare LED-Lichtquelle erweitert die Möglichkeiten des Videoendoskops.*
- Leistungsstarke Messungen auf Knopfdruck: Das kompakte Videoskop ist als Standardfunktion mit einem Werkzeug für Messungen mit Bezugslängen ausgestattet, mit dem die Größe von Objekten mithilfe eines Referenzdefekts bestimmt werden kann. Als zusätzliche optionale Funktionserweiterung können Stereomessungen genutzt werden, um die Objektgröße anhand von präzisen dreidimensionalen Koordinaten zu ermitteln.
*Nur IPLEX G Lite
Schnell und bedienerfreundlich
Das kleine Videoendoskop vereint Ergonomie und Robustheit mit durchdachten Funktionen, um schnelle und effiziente Prüfungen zu ermöglichen.
- Reaktionsschneller Joystick, präzise Bewegungen: Die reaktionsschnelle TrueFeel Abwinklung ermöglicht die Steuerung der Einführungsteilspitze mit präziser Bewegung, sodass Prüfer schnell zur Zielstelle navigieren können.
- Gleichzeitige Aufnahme von Standbildern und Videos: Per Knopfdruck lässt sich während der Videoaufnahme ein Standbild aufnehmen.
- Markierung: Das Hinzufügen von Markierungen spart Zeit bei der Überprüfung von Videos. So lassen sich problematische Stellen schnell finden.
- Konstante Videoaufnahme: Wichtige Prüfungsaufnahmen gehen nicht verloren – das kleine Videoendoskop zeichnet automatisch die letzten 30 Minuten der Prüfung auf, auch wenn vergessen wurde, die Aufnahmetaste zu drücken.
- Prüfbild-Streaming: Mit dem empfohlenem USB WLAN-Adapter können die Bilder während der Prüfung über ein Tablet von mehreren Personen gleichzeitig verfolgt werden. Dies erleichtert die Diagnose von Problemen mit der Hilfe anderer Prüfer.
- Einfacher Austausch von Daten: Gespeicherte Bilder und Videos können mit der IPLEX Desktop-App sicher und drahtlos auf einen PC übertragen werden.
Bessere Sichtprüfung von Windkraftanlagen
Das IPLEX G Lite-W Videoendoskopmodell für Windkraftanlagen verfügt über Funktionen, die speziell für die Sichtprüfung von Windkraftanlagen entwickelt wurden, z. B.:
- Einen abgedichteten, ölabweisenden Spitzenadapter für bessere Sicht in öligen Umgebungen
- Optiken für Getriebeprüfungen von Windkraftanlagen
- Ein 4-mm-Einführungsteil für enge Stellen
- Ein helles LED-Einführungsteil *
- Ein Einführungsteil mit ölbeständiger, leicht zu reinigender Beschichtung
*Optional
Schnellere Prüfungen
Der abgedichtete, ölabweisende Spitzenadapter des kompakten Videoendoskops ermöglicht eine klarere Sicht in öligen Umgebungen, z. B. in einem Getriebe. Die abgedichtete Spitze verhindert, dass Öl in den Adapter gelangt, indem das Öl über Rillen an der ölabweisenden Adapterspitze durch Kapillarwirkung von der Linse entfernt wird. So muss das Einführungsteil nicht mehr entfernt werden, um es von Ölrückständen zu reinigen und Prüfungen können so schneller durchgeführt werden.
Es wurde entwickelt, um der IP65-Schutzart zu entsprechen und um die Fallprüfung des US-Verteidigungsministeriums (MIL-STD) zu bestehen. Das IPLEX G Lite-W ist für die Arbeit in der Höhe in Gondeln von Windkraftanlagen bei maximaler Betriebszeit ausgelegt. Der haltbare Abwinklungsmechanismus des Einführungsteils schützt es beim Einführen in enge Bereiche, in denen es leicht beschädigt werden kann.
Für Sichtprüfungen von Windkraftanlagen entwickelt

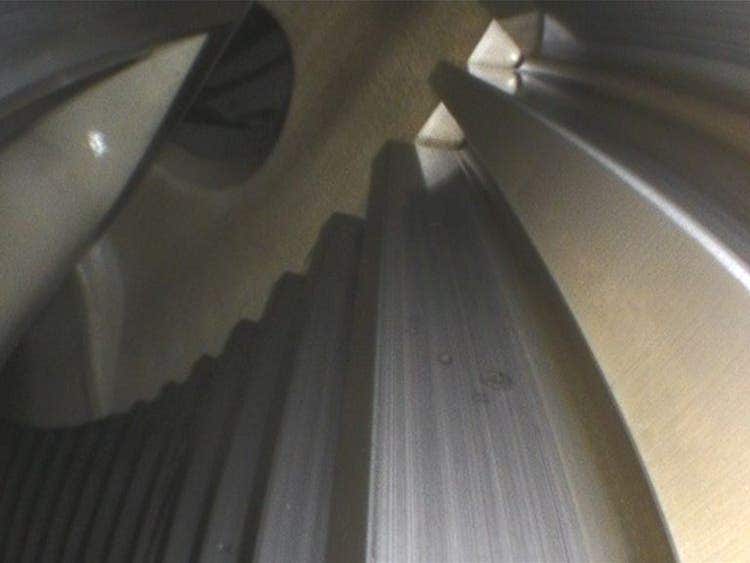

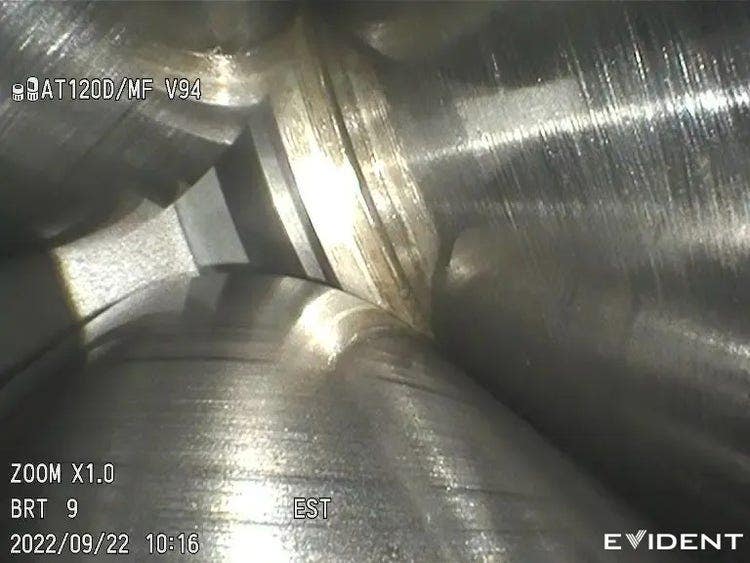

Die spezielle Optik des IPLEX G Lite-W Videoskops entspricht einerseits den Anforderungen zum Betrachten von Getriebekomponenten wie Lager und Verzahnungen aus der Nähe und andererseits denen zum Erkennen von Fehlern in großen Komponenten. Die Optik ist klein genug, um in die Zwischenräume der Turbinenlager zu gelangen, um dort mögliche Beschädigungen zu identifizieren.

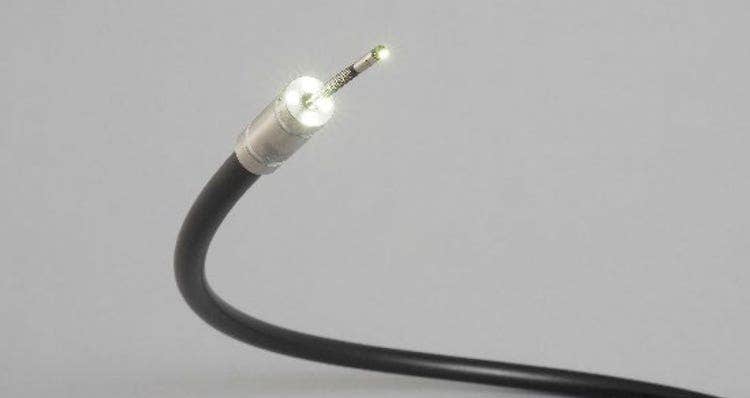

Die optionale LED-Führungshilfe wurde für die Sichtprüfung von Windkraftanlagen entwickelt. Dank der hellen Beleuchtung können Fehler in großen und dunklen Bereichen (wie in einem Getriebe) schneller erkannt werden, wodurch schon nach kurzer Zeit gute Bilder zur Verfügung stehen. Beim Manövrieren erleichtert das halbflexible Führungsrohr die Positionierung dort, wo die benötigten Bilder aufgenommen werden sollen. Mit nur einer Hand kann das 4-mm-Einführungsteil einfach zu schwer zugänglichen Bereichen im Getriebe gesteuert und manövriert werden.
Leicht zu transportieren, leicht zu reinigen
Mit einem Gewicht von nur 1,16 kg lässt sich das kompakte und kleine IPLEX G Lite-W Videoendoskop problemlos zu anspruchsvollen Prüforten (z. B. auf die Gondel einer Windkraftanlage) transportieren. Mit einer handelsüblichen magnetischen Halterung können die Haupteinheit und das Einführungsteil beliebig positioniert werden. Dank des ergonomischen Designs des handgehaltenen Videoendoskops und des reaktionsschnellen Touchscreens kann das Videoskop auch mit Handschuhen in engen Räumen verwendet und gesteuert werden.
Die glatte, ölbeständige Beschichtung des Einführungsteils erleichtert die Reinigung des Videoendoskops. Selbst wenn Öl am Einführungsteil haften geblieben ist, lässt es sich einfach mit einem sauberen Tuch abwischen, sodass der Prüfer es schneller wieder verstauen und ins Büro zurückkehren kann.
Gesteigerte Prüfpräzision mit integrierter 3D-Analyse
Standard-Adapter in Kombination mit unserer 3DAssist Software* ermöglichen erweiterte 3D-Modellierungen und Vergleichsmessungen. Durch diese leistungsstarke Integration wird die Prüfzeit erheblich reduziert und die Prüfqualität gleichzeitig enorm verbessert.
*IPLEX G Lite-W ist nicht mit der 3DAssist Software kompatibel.
Spezifikationen
Technische Angaben - IPLEX G Lite und IPLEX G Lite-W
Grundfunktionen
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Software-Funktionen
|
Aufzeichnungsverwaltungsfunktionen
|
||||||||||||||||||||||||||||
Messfunktionen
Stereomessfunktionen – Upgrade für optionale Funktionen (nur für IPLEX G Lite)
|
Betriebsbedingungen
|
Entspricht MIL-STDDie Funktionsfähigkeit unter Umgebungsbedingungen entspricht den Standards MIL-STD-810G und MIL-STD-461G.
|
Technische Angaben der Spitzenadapter4,0 mm Spitzenadapter für IPLEX G Lite
6,0 mm Spitzenadapter für IPLEX G Lite
Stereospitzenadapter (4,0 mm und 6,0 mm) für IPLEX G Lite
Technische Angaben zur Optik - IPLEX G Lite-W
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zubehör: LED-Führungsrohr MAJ-2535Technische Angaben
Betriebsbedingungen
|
* 1. Angabe des Betrachtungsabstands bei optimaler Fokussierung.
* 2. Der Adapter kann in eine Öffnung mit einem Durchmesser von 4,0 mm, 6,0 mm und 8,4 mm eingesetzt werden, wenn er am Einführungsteil des Videoskops angebracht ist.
* 3. Angabe der Länge des montierten starren Teils am distalen Ende des Videoskops.
Abmessung des IPLEX G Lite/IPLEX G Lite-W Videoendoskops
