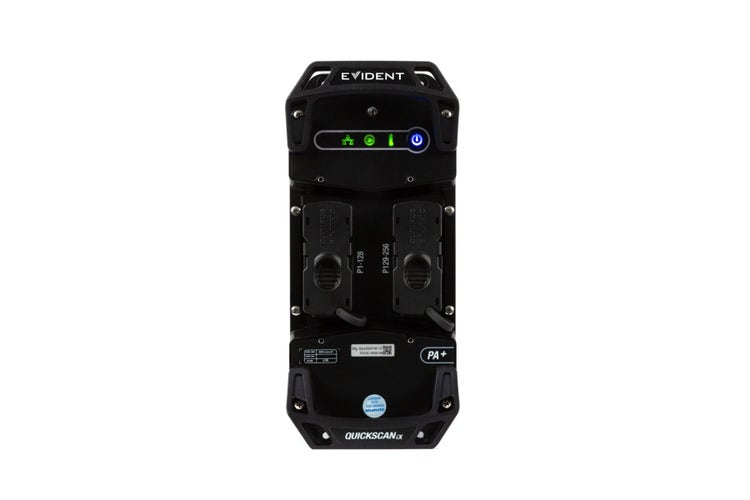

QuickScan iX PA+
Evident bietet eine komplette, erweiterte Phased-Array-Lösung (PA) zur Integration, die den Anforderungen anspruchsvoller Prüfungen entspricht. Die Lösung umfasst die QuickScan iX PA+ Datenerfassungseinheit, ein hochleistungsfähiges Phased-Array-Gerät, das für eine flexible Integration entwickelt wurde, und eine vielseitige Software-Suite mit vielen Optionen für die Systemeinrichtung, Erfassung und Datenverwaltung bietet, um den unterschiedlichen Anforderungen in der Industrie zu entsprechen.
Steigern Sie Ihre Produktivität mit modernster Phased-Array-Prüftechnik
Evident liefert eine vollständige, fortschrittliche Phased Array (PA) Integrationslösung, die darauf ausgelegt ist, die anspruchsvollsten Prüfanforderungen zu erfüllen. Die Lösung umfasst die QuickScan iX™ PA+ Datenerfassungseinheit – ein leistungsstarkes PA-Gerät, das speziell für flexible Integration entwickelt wurde – kombiniert mit einer vielseitigen Software-Suite, die eine vereinfachte Systemeinrichtung, Datenerfassung und Datenverwaltung für verschiedenste industrielle Anwendungen ermöglicht.
Hochwertige Phased-Array-Ergebnisse
Basierend auf fortschrittlicher Evident Phased-Array-Technologie bietet die QuickScan iX PA+ Datenerfassungseinheit ein ausgezeichnetes Signal-Rausch-Verhältnis für zuverlässige, qualitativ hochwertige Inspektionsergebnisse.
|
Bis zu 256Phased-Array-Kanäle (64 Pulsgeber) |
Bis zu 4Parallele Aperturen je Instrument |

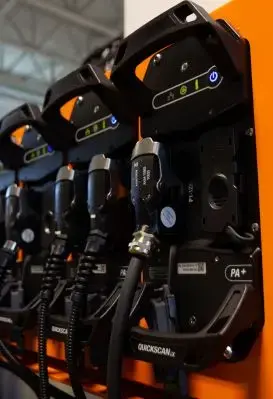

Vielseitig und erweiterbar, um Ihren Prüfanforderungen zu entsprechen
Mit einer einzigen QuickScan iX PA+ Einheit können bis zu 4 Phased-Array-Aperturen gleichzeitig betrieben werden, was einen höheren Prüfdurchsatz ermöglicht. Für eine noch höhere Kapazität können mehrere QuickScan iX PA+ Einheiten parallel eingesetzt werden. Kontaktieren Sie Ihren Evident-Vertreter, um Konfigurationsoptionen zu besprechen.
|
Bis zu 25 kHzErfassungsrate |
Bis zu 90 MB/sDatenverarbeitungskapazität |
Technische Angaben
| QuickScan iX PA+ Modelle | QSiX PA+ 64:256 | QSiX PA+ 64:256 mit UT |
| Phased Array Kanäle | 256 | |
| Anzahl der Phased-Array-Pulser | 64 PP (32 PR) | |
| Anzahl konventioneller UT-Pulsgeber | - | 2 PR |
| Parallele Aperturen | 4×16 PP | 2×32 PP | 1×64 PP | |
| Anzahl der Empfänger in Parallelschaltung | 2 pro Apertur von 32 | |
| Erfassungsgeschwindigkeit (PRF) | Bis zu 25 kHz | |
| Gleichrichtung | FW, HW+, HW−−, und RF | |
| Filterung | Digitales Bandpass-, Hochpass- und Tiefpassfilter | |
| Phased-Array-Spannung (hohe Impedanz) | 150 Vpp (Bipolar) | |
| Konventionelle UT-Spannung (hohe Impedanz) | - | 295 V (Unipolar Negativ) |
| Phased Array-Verstärkung | 0–80 dB (44 dB analog + 36 dB digital) | |
| Konventionelle UT-Verstärkung | - | 0–120 dB (digital) |
| Impulsbreite | 30 ns bis 1000 ns (in Schritten von 5 ns) | |
| Bandbreite (−−3 dB) | 0,68 MHz bis 22,0 MHz | |
| Anzahl der Schallkeulen (Phased Array) | Bis zu 1024 | |
| Anzahl der Gates | 4 für Erkennung + 1 für Synchronisation | |
| Netzwerkschnittstelle | 1000BASE-T x-codiert 1 Gb | |
| Abmessungen (B × H × T) | 295 mm × 133 mm × 473 mm | |
| Gewicht | 13.4 kg (29.5 lb) | |
| IP-Schutzart | IP55 | |
| Gesamter Stromverbrauch | 170 W | |
| DC-Eingang | 24 V bis 36 V | |
| Temperaturbereich | Betrieb: -20 °C bis 45 °C (-4 °F bis 113 °F), Lagerung: -20 °C bis 70 °C (-4 °F bis 158 °F) |
|
| Digitale E/A und Encoder | 8 digitale Eingänge (programmierbar) 8 digitale Ausgänge (programmierbar) 2 Encoder-Eingänge (inkrementell, A- und B-Phase) |
Anwendungen

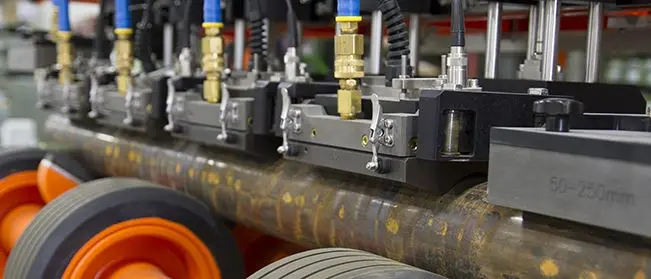

Rohrprüfsysteme
Rohrprüfsysteme setzen Technologien, wie Ultraschall-Phased-Array und Röntgenfluoreszenzspektroskopie, zur umfassenden Prüfung von geschweißten und nahtlosen Rohren ein.

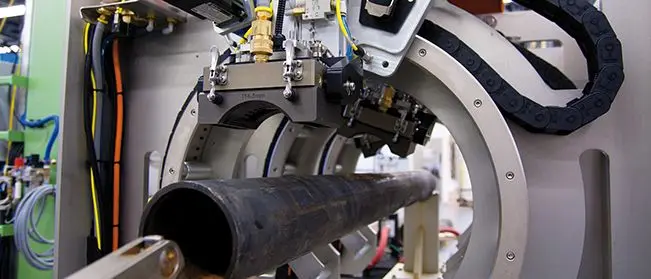

Stabprüfsysteme
Bar-Inspektionssysteme setzen fortschrittliche Verfahren wie Ultraschall-Phased-Array-, Wirbelstrom-Array- und Röntgenfluoreszenzspektroskopie ein, um das gesamte Volumen und die Oberfläche von runden oder quadratischen Stäben und Rohren zu überprüfen.
