QuickScan iX PA

Evident delivers a compact and efficient phased array (PA) integration solution designed to meet diverse application requirements. The solution includes the QuickScan iX PA data acquisition unit—a lightweight, PA device designed for flexible integration—paired with a versatile software suite that enables streamlined system setup, acquisition, and data management across a wide range of industry applications.

ZfP-Lösungen

QuickScan iX PA+

Kontakt

Überblick

Zur Bewältigung hoher Produktivitätsanforderungen mit leistungsstarken PA-Geräten

Evident bietet eine komplette, erweiterte Phased-Array-Lösung (PA) zur Integration, die den Anforderungen anspruchsvoller Prüfungen entspricht. Die Lösung umfasst die QuickScan iX PA+ Datenerfassungseinheit, ein hochleistungsfähiges Phased-Array-Gerät, das für eine flexible Integration entwickelt wurde, und eine vielseitige Software-Suite mit vielen Optionen für die Systemeinrichtung, Erfassung und Datenverwaltung bietet, um den unterschiedlichen Anforderungen in der Industrie zu entsprechen.

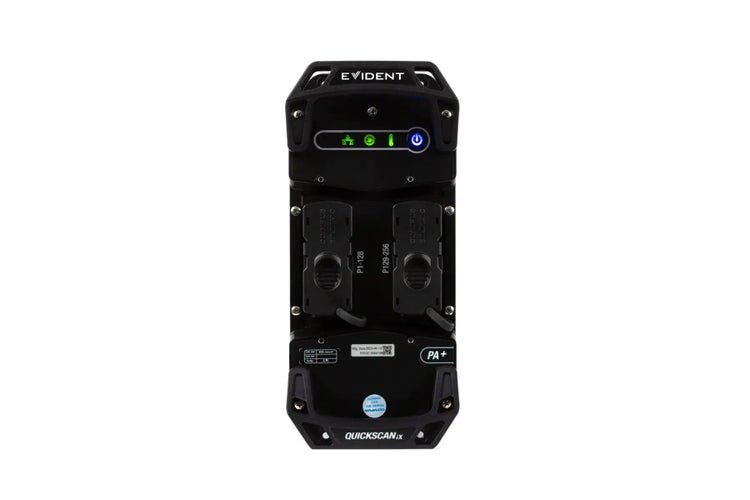

QuickScan iX PA-Gerät

Hochwertige PA-Ergebnisse

Die QuickScan iX PA+ Erfassungseinheit verwendet die erweiterte Phased-Array-Technologie von Evident mit einem hervorragenden Signal/Rauschverhältnis.

Bis zu

12 dB

verbessertes Signal-Rausch-Verhältnis

Bis zu

4

Aperturen parallel pro Einheit

Vielseitig und erweiterbar, um Ihren Prüfanforderungen zu entsprechen

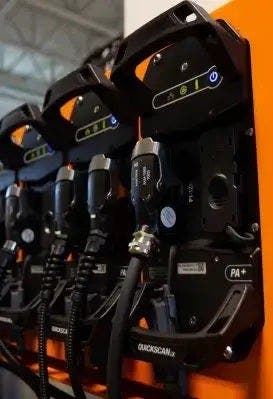

Eine QS iX PA-Einheit bietet die Möglichkeit, bis zu 4 Phased-Array-Aperturen parallel zu nutzen. Mit einer Konfiguration, bei der mehrere QuickScan iX PA-Einheiten in Parallelschaltung verwendet werden, kann die Prüfkapazität noch weiter gesteigert werden. Für Fragen zu Konfigurationsmöglichkeiten kontaktieren Sie Ihren zuständigen Evident Vertreter.

Bis zu

25 kHZ

Erfassungsgeschwindigkeit

Bis zu

90 MB/s

Datendurchsatz

Technische Angaben

Phased-Array-Kanäle
256
Anzahl Impulsgeneratoren
64:256
4×16 oder 2×32 oder 1×64
Anzahl der Empfänger in Parallelschaltung
2 pro Apertur von 32
Erfassungsgeschwindigkeit (PRF)
Bis zu 25 kHz
Gleichrichtung
GW, HW+, HW- und HF
Filter
Digitales Bandpass-, Hochpass- und Tiefpassfilter
Spannung
PA: in Ω 50 | 90 V (bipolar)
Verstärkung
0–80 dB
Impulsbreite
30 ns bis 1000 ns (in Schritten von 5 ns)
Bandbreite (-3 dB)
2,5 MHz bis 21,8 MHz
Anzahl Schallbündel
Bis zu 1024
Anzahl Blenden
3 für Erkennung + 1 für Synchronisation
Netzwerkschnittstelle
1000BASE-T x-codiert 1 Gb
Abmessungen (B × H × T)
295 mm × 133 mm × 473 mm
Gewicht
13,4 kg
IP-Schutzart
IP55
Gesamter Stromverbrauch
170 Watt
Gleichstromeingang
24 V bis 36 V
Temperaturbereich
Betrieb: 0 °C bis 45 °C,
Lagertemperatur: –20 °C bis 70 °C
Digitale E/A und Weggeber
8 digitale Eingänge (programmierbar)
8 digitale Ausgänge (programmierbar)
2 Weggeber-Eingänge (inkrementell, A- und B-Phase)

Anwendungen

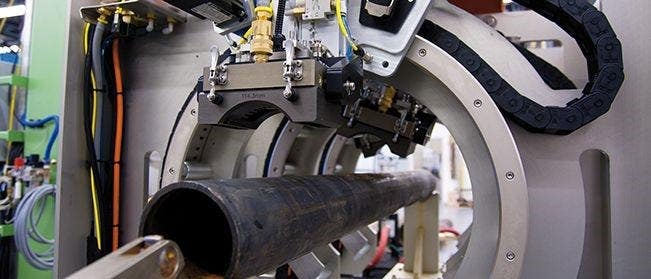

Tube Inspection Systems

Tube Inspection Systems

Seamless and welded tube inspection systems use ultrasonic phased array and X-ray fluorescence spectroscopy technologies for comprehensive inspection.

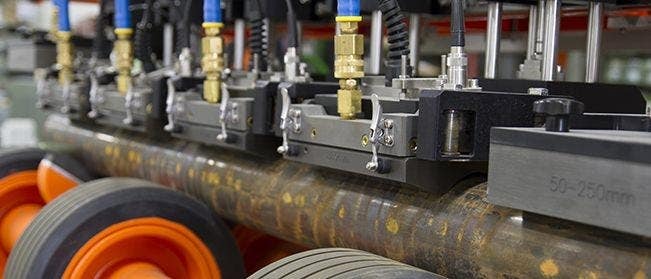

Bar Inspection Systems

Bar Inspection Systems

Bar inspection systems use advanced technologies, such as ultrasonic phased array, eddy current array, and X-ray fluorescence spectroscopy, to inspect the full volume and surface of round or square bars and pipes.
