SteerROVER motorgesteuerter Scanner
Der robuste und portable motorgesteuerte SteerROVER Scanner ist eine einfach zu bedienende, steuerbare magnetische Scanlösung. Der Scanner kann aus der Ferne mit der robusten Handfernbedienung mit gut ablesbarem Touchscreen bedient werden. Mit dem SteerROVER Scanner können große ferromagnetische Oberflächen, wie z. B. Druckbehälter und Tanks auf einfache Weise geprüft werden und zuverlässige Phased-Array-Ultraschallprüfungen (PA) an schwer zugänglichen Stellen durchgeführt werden.

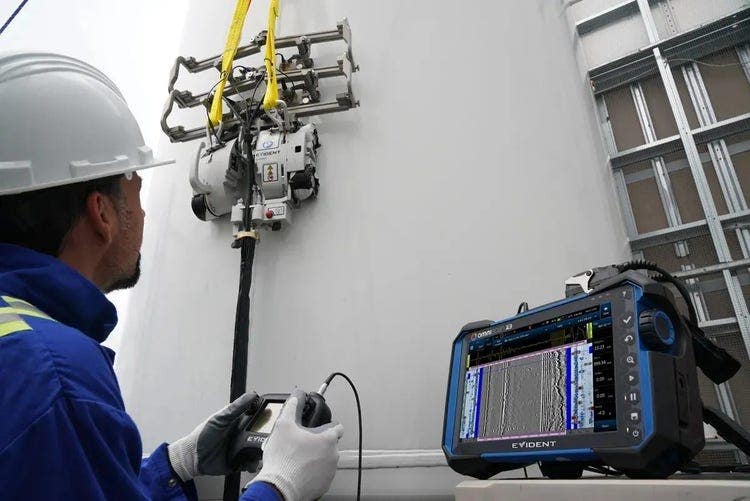

SteerROVER Scanner für die Schweißnahtprüfung und Korrosionsdarstellung
Der robuste und portable motorgesteuerte SteerROVER Scanner ist eine einfach zu bedienende, steuerbare magnetische Scanlösung. Der Scanner kann aus der Ferne mit der robusten Handfernbedienung mit gut ablesbarem Touchscreen bedient werden. Mit dem SteerROVER Scanner können große ferromagnetische Oberflächen, wie z. B. Druckbehälter und Tanks auf einfache Weise geprüft werden und zuverlässige Phased-Array-Ultraschallprüfungen (PA) an schwer zugänglichen Stellen durchgeführt werden.
Konfigurationen
Der SteerROVER Scanner kann in verschiedenen Konfigurationen je nach Anwendung (Schweißnaht- oder Korrosionsprüfung) mit verschiedenen Führungsschienen und Kabellängen bestellt werden.

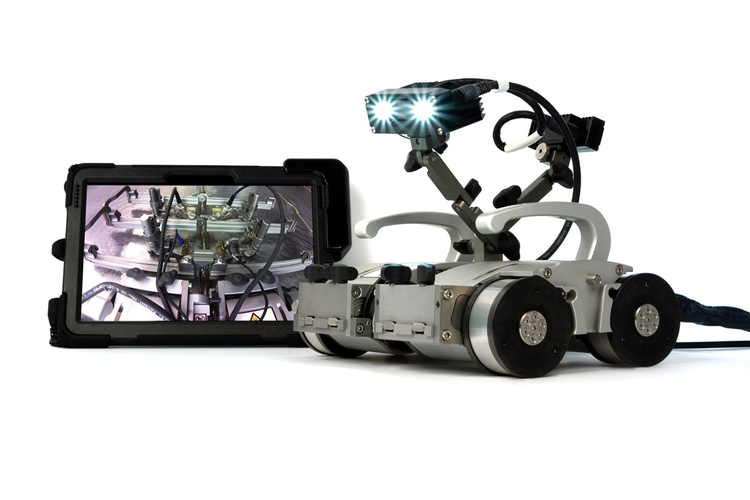

Das RECON Kit mit zwei Kameras kann zum SteerROVER Scanner hinzugefügt werden, um die Navigation aus der Ferne zu unterstützen, ihn zentriert auf der Schweißnaht zu halten und sicherzustellen, dass die Sensoren auf der Oberfläche bleiben. 76.

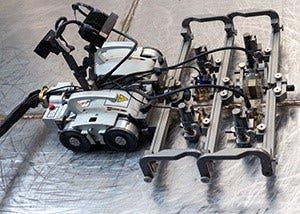

Der SteerROVER Scanner und das Sensorhalterungsgestell sind an die Rohrform anpassbar, um Schweißnähte in Längsrichtung zu prüfen.
Der SteerROVER Scanner mit motorgesteuerter Führungsschiene ist eine leistungsstarke Lösung für die Korrossionsprüfung für schwer zu erreichende Bereiche.
Leistungsmerkmale
- Steuerbarer Scanner bestehend aus zwei Einheiten mit unabhängigen Motoren und vier stark magnetischen Rädern.
- Touchscreen-Handfernbedienung mit zwei Joysticks für Konfiguration mit durchgehender Steuerung oder zeitweiser Steuerung durch den Bediener
- Zwei automatisierte Raster-Scanvorrichtungen sind erhältlich.

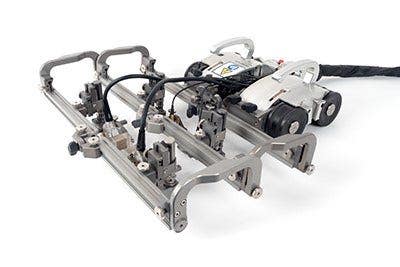

- Kann mit verschiedenen motorgesteuerten Führungsschienen für die Korrosionsprüfung oder einem Sensorhalterungsgestell für die Schweißnahtprüfung mit vier Sensoren (mit optionalen Sensorhalterungen auf sechs Sensoren erweiterbar) bestellt werden.
- Not-Aus-Tasten befinden sich am Scanner und Leistungsregler.
- Teilbarer Versorgungsschlauch bietet Schutz und flexible Konfigurationen.

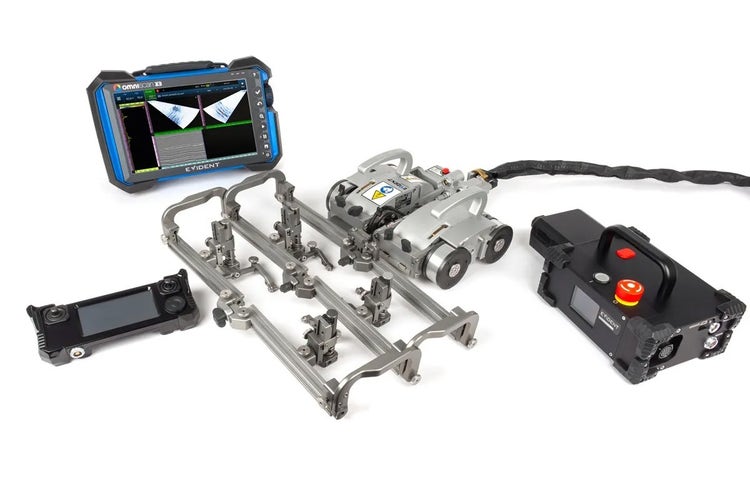

Standardlieferumfang
- Steuerbarer motorgesteuerter Scanner.
- Touchscreen-Handfernbedienung.
- Leistungsregler.
- Abnehmbarer Versorgungsschlauch mit teilbarem Schutzschlauch.
- Weggeberkabel zum Anschluss an Prüfgeräte der OmniScan Serie (aktuelle Generation) und FOCUS PX Geräte.
- Koppelmittelschlauch.
- Tragekoffer.
- Motorgesteuerte Führungsschiene oder Sensorhalterungsgestell (je nach Konfiguration).

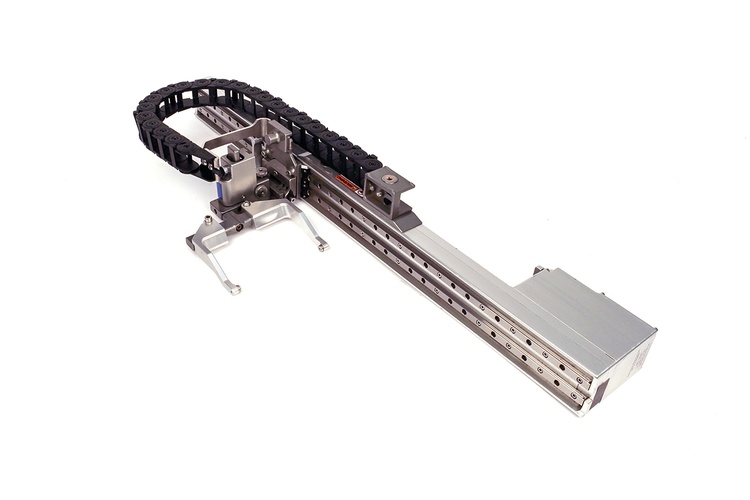

Motorgesteuerte Führungsschiene:
Federbelastete Sensorhalterung, kompatibel mit dem HydroFORM Scanner, Dual Linear Array Sensoren zur Korrosionsdarstellung und den meisten Phased-Array-Vorlaufkeilen, die mit IHC (Koppelmittelzufuhr, Scannerbohrungen, Carbide) ausgestattet sind.

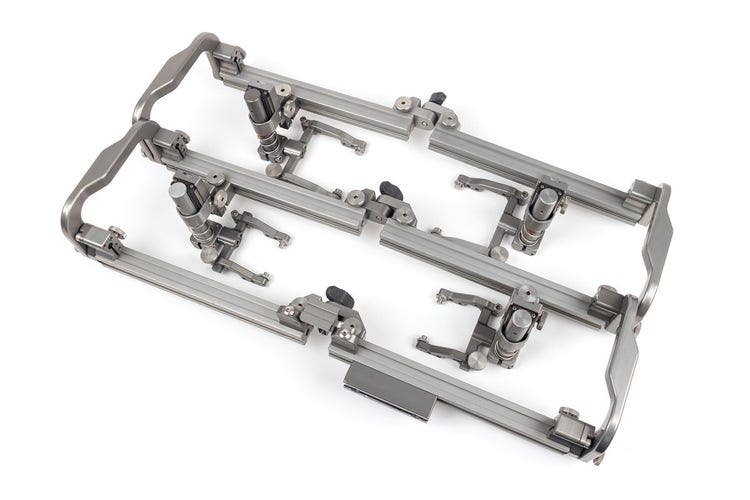

Drehbares Sensorhalterungsgestell:
- Vier federbelastete Sensorhalterungen
- Zwei verstellbare Spanner für Phased-Array-Sensoren (bis zu 57,6 mm breit und 48,5 mm lang)
- Zwei verstellbare Spanner für Impuls-Echo-TOFD-Sensoren (bis zu 45 mm breit und 36,8 mm lang)
RECON Kamerasystem:
- Zwei Kameras (Haupt- und Satellitenkamera).
- Tablet mit installierter RECON Studio Software und Ladegerät.
- 30 m Kabel, für Verbindung von Kamera mit dem Tablet.
- Kurzes Kabel zum Anschluss der Satellitenkamera an die Hauptkamera.
- Halterung zur Montage der Kameras am SteerROVER Scanner.
