TomoView Software
TomoView ist eine PC-basierte Software zur Datenerfassung und Darstellung von Ultraschallsignalen.
TomoView Software ZfP-Lösungen
Ultraschallerfassungs- und analysesoftware
TomoView ist eine PC-basierte Software zur Datenerfassung und Darstellung von Ultraschallsignalen.
TomoView ist eine PC-basierte Software für Entwürfe, zur Datenerfassung und Darstellung von Ultraschallsignalen. Die Konfiguration der Ultraschallparameter ist flexibel, um verschiedene Arten von Ansichten für unterschiedliche Anwendungen in Industrie und Forschung anzuzeigen.
Die TomoView Software ermöglicht die Datenerfassung für die Ultraschallprüfung (UT) mit mehreren unserer älteren Phased-Array-Geräten (PA) oder Geräten für konventionellen Ultraschall (UT), sodass die Konfiguration für die Anwendung flexibel wählbar ist.

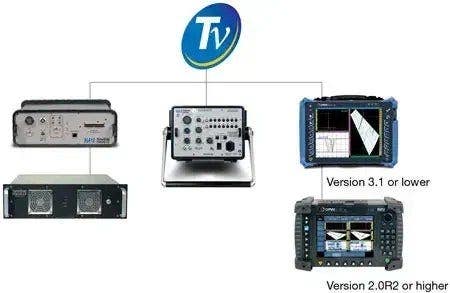

Diese älteren Erfassungseinheiten werden unterstützt:
- OmniScan MX2 PA- und UT-Prüfgerät
- OmniScan MX PA- und UT-Prüfgerät
- TomoScan FOCUS LT PA-Einheit
- OmniScan MX2 PA UT-Prüfsystem
- OmniScan MX PA Rohrprüfsystem
Kompatibel mit Windows XP, Windows Vista und Windows 7, läuft die TomoView Software schnell auf Standard-Notebooks sowie auf High-End-PCs und kann große Prüfdatendateien bis 2 GB verarbeiten.
Multitechnologie-Verwaltung für die Ultraschallerfassung und -analyse
Die TomoView Software verfügt über moderne, simultane Multitechnologie-Funktionen für Datenerfassungen mit konventionellem UT, Phased-Array (Impuls-Echo, Sender-Empfänger oder Durchschallung) und Laufzeitbeugung (TOFD). Bei Einsatz der TomoView Software zur Prüfung mit Ultraschall kann der Anwender seine spezifische Applikation auf seine Weise erstellen.
Vorlagen und Datenerfassung
Leistungsstarke Konfigurations- und Datenerfassungssoftware
Flexible Phased-Array-Konfigurationen
Der TomoView Advanced Calculator ist eine wichtige und leistungsstarke Komponente des TomoView Softwarepakets. Mit den Bibliotheken für Vorlaufkeil-, Sensor- und Werkstoffdatenbanken, konfiguriert die Berechnungssoftware einfach und genau Winkelschallbündel und Fokuspunkte für 1D-Linear-Array-, 1D-Ring-Array- und 2D-Matrix-Array-Sensoren.
Der Advanced Calculator kann zur Progammierung von Sendemodulierungen für Sektor-, Linien- und Tiefenscans bei flachen oder gekrümmten Geometrien eingesetzt werden, unterstützt die dynamische Änderung der Fokustiefe und kann weiterhin mit OmniScan kompatible Sendemodulierungsdateien (.law) erstellen.
Außerdem ist die graphische Darstellung der errechneten Schallbündel und Winkelschallbündel eine wichtige Prüfhilfe. Das Simulationsmodul für das akustische Feld gibt es als Sonderzubehör. Dieses Modul simuliert räumlich gebeugte Felder in zwei oder drei Dimensionen.
Eine starke Kombination aus TomoView Software mit TomoScan FOCUS LT
Die TomoView Software ist in Kombination mit der FOCUS LT Phased-Array-Erfassungseinheit besonders leistungsfähig. Das FOCUS LT weist folgende Eigenschaften auf:
Mit den FOCUS LT Modellen 64:128 und 64:64 sind bis zu 64 Elemente pro Sendemodulierung möglich,was eine bessere Fehlerdefinition, tiefere Durchschallung durch das Material und den Einsatz von 2D-Matrix- und 2D-Dual-Matrix-Sensoren ermöglicht
- Erweiterte R-O-Konfigurationen, und die Möglichkeit, Impulse mit unterschiedlichen Elementkonfigurationen zu senden und zu empfangen
- Hohe IFF für Anwendungen mit hoher Prüfgeschwindigkeit
- Dynamische Änderung der Fokustiefe für eine verbesserte Auflösung unter Beibehaltung der maximalen Prüfgeschwindigkeit
- Einsatz von bis fünf Blenden (eine Blende zur Synchronisation und vier Blenden zur Erkennung)
- Verwaltung von bis zu drei FOCUS LT Einheit in Parallelschaltung mit TomoView, dadurch verdreifacht sich die Prüfgeschwindigkeit

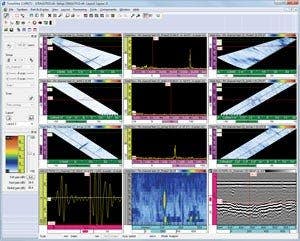

Erweiterte Tools zur Anzeigekonfiguration
Frei konfigurierbare Ansichten und Messwerte
Mit der TomoView Software ist die Zusammenstellung von Layouts sehr flexibel, da Ansichten und Messwerte frei zusammengestellt werden können. Jede Gruppe von Ansichten verfügt über eine eigene Konfiguration. Sie können diese Gruppen leicht auf andere Ansichten übertragen und sie dann in Layout-Gruppen speichern, die über den TomoView Manager zugänglich bleiben.
Zusammenstellung eigener Messwertgruppen
Die TomoView Software bietet nicht nur eine große Auswahl an Messwerten, sondern auch die Flexibilität, eigene Messwerte zu verwenden. Die Messwerte können ganz einfach in eine Microsoft Excel Tabelle übertragen werden, mit benutzerdefinierten Berechnungen verarbeitet werden und zurück an die TomoView Software übertragen werden.
Einfache Änderung und Verwaltung mehrerer Layouts
Mit dem schnellen und einfachen Zugriff auf die am häufigsten eingesetzten Steuerbefehle, ist die TomoView Verwaltung die nützlichste Komponente der Software.
In der Verwaltung können Gruppen schnell hinzugefügt, gelöscht oder geändert werden. Das Umschalten zwischen Gruppen und Blenden ist einfach. Hier können auch die Gesamtverstärkung und die A-Bild- und Blendenparameter schnell geändert werden.
Vielseitige und voll konfigurierbare Vorlagen sind ein grundlegendes Merkmal der TomoView Software. Mit den Layouts können die Daten in verschiedenen Darstellungen angezeigt werden, um spezifische Anwendungsanforderungen optimal zu erfüllen.
Die TomoView Software verfügt über viele nützliche Standard-Layouts. Zudem können eigene Layouts erstellt werden. Die Layouts lassen sich leicht ändern, speichern und hochladen, um sie bei der Prüfung oder Analyse schnell abrufen zu können. Für zusätzliche Flexibilität können die einzelnen Ansichten über Kontextmenüs angepasst werden.
Einfache Optimierung der Konfiguration
Sendefolgenhilfe
In Anwendungsbereichen in denen zum Erreichen hoher Prüfgeschwindigkeiten die Fokuskonfiguration maximiert werden soll, kann die Sendefolge der Schallbündel mit dem Sendefolgenmodul der TomoView Software geändert werden. Die Software unterstützt dabei die Verringerung der unter diesen Bedingungen auftauchenden Phantomechos.
Dynamische Änderung der Fokustiefe

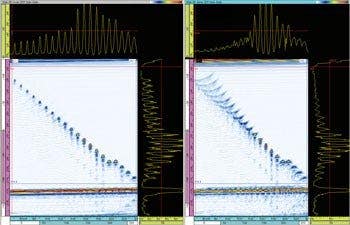

Dynamische Änderung der Fokustiefe links und Standard-Fokussierung rechts
Die dynamische Änderung der Fokustiefe ändert empfangsseitig dynamisch die Form des Schallbündels. Unter Beibehalten der maximalen Prüfgeschwindigkeit, verbessert das die Fehlerauflösung.
A-Bild nach Blendenalarm

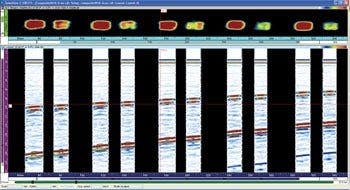

Mit dieser Funktion wird das A-Bild nur bei Auslösen eines Alarms aufgezeichnet. Die A-Bilder sind nur in den Bereichen enthalten, in denen diese Informationen wichtig sind, sodass in einer einzigen Prüfung viel größere Bereiche geprüft werden können.

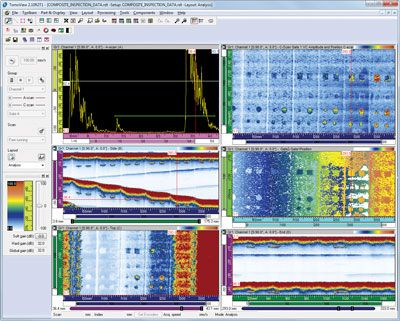

Analyse
Erweiterte Analysetools für erfasste Daten
Die TomoView Software ist nicht nur eine leistungsstarke Eintwurfs- und Erfassungsplattform, sondern sie enthält auch fortschrittliche Analysewerkzeuge für ein umfassendes Verständnis der erfassten Daten. Dies macht die TomoView Software zur idealen Systemergänzung für die Analyse und Berichterstellung.
Einfache Bestimmung der Fehlergröße und Berichterstellung oder gründliche Analyse – die TomoView Softwar ermöglicht durch den anpassungsfähigen und kompletten Aufbau diverse arbeitserleichternde Auswertungen und mehr. Erweitern Sie Ihre Analyse mit leistungsstarken Funktionen und Algorithmen, wie:
Leistungsstärker denn je
Mit den vielen neuen Funktionen ist die Software TomoView 2.10 das beste Tool, die Analyse auf ein höheres Niveau zu bringen.
Die maximale Datendateigröße wurde auf 2 GB erhöht. Dadurch wird das Zusammenlegen von Prüfdaten aus mehreren Dateien vereinfacht und die Analyse der Prüfung von großen Flächen wird deutlich effizienter.
Komplexe Algorithmen
Mit den hochkomplexen Analysealgorithmen ermöglicht TomoView 2.10 eine deutlich bessere Nutzung der Erfassungsdaten.
Mit einer leistungsstarken Analysefunktion kann das Signal-Rausch-Verhältnis quantitativ analysiert werden. Mehr Aussagen über die Prüfbedingungen sind möglich.

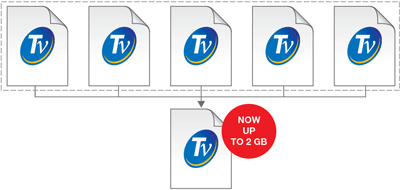

Zusammenfügen von Dateien
Mit der Funktion zum Zusammenführen von Dateien der TomoView Software, können mehrere Prüfdatendateien zu einer einzigen Datei zusammengefügt werden. Die kombinierten Dateien können anschließend gleichzeitig analysiert werden, was den Analyseprozess beschleunigt. Die TomoView Software erlaubt bis zu 2 GB pro Datendatei, wodurch die Möglichkeit besteht, noch mehr Dateien in einer einzigen zusammenzufassen.
Die TomoView Software erlaubt bis zu 2 GB pro Datendatei, wodurch die Möglichkeit besteht, noch mehr Dateien als zuvor in einer einzigen zusammenzufassen.

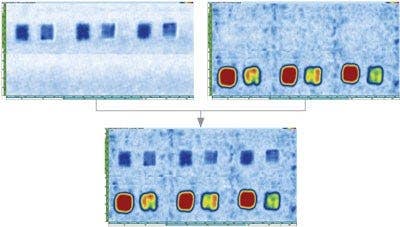

Zusammenfügen von C-Bildern
Mit der Funktion zum Zusammenfügen der C-Bilder können Daten aus unterschiedlichen C-Bild-Bereichen zu einem einzigen C-Bild zusammengefügt werden, in dem Maximum oder Minimum der in den verschiedenen C-Bildern erfassten Amplitude oder Position beibehalten werden.

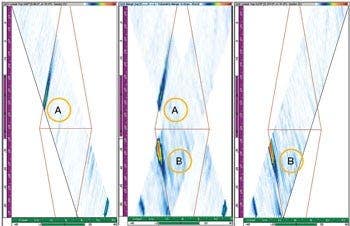

Funktion zum räumlich Zusammenfügen
Mit der TomoView Funktion zum räumlich Zusammenfügen können verschiedene Schallbündel zu einer einzigen Gruppe zusammengefügt werden. Diese zusammengeführte Ansicht bietet eine deutliche Darstellung des gesamten Prüfteils und erleichtert so die Analyse der Indikation.
Bei räumlicher Überlagerung wird das Amplitudenmaximum beibehalten. Die zusammengelegte Ansicht zeigt alle erkannten Fehlerindikationen, ungeachtet ihrer ursprünglichen Ausrichtung. Es ist zu beachten, dass die Indikatoren aufgrund der Auflösung bei der Zusammenlegung unterschiedlich sein können.
Es ist zu beachten, dass die Indikatoren aufgrund der Auflösung bei der Zusammenlegung unterschiedlich sein können.
Bessere C-Bild-Darstellung mit Matrixfiltern
Mit den Matrixfiltern wird durch das Bearbeiten von Datenpunkten anhand der umliegenden Punkte das Rauschen im C-Bild verringert. Matrixfilter sind besonders nützlich bei der Analyse von schallstreuenden Verbundwerkstoffen, da sie Prüfdatendateien mit hohem Rauschpegel klar darstellen können.

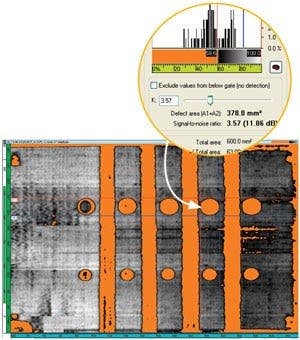

Leistungsstarke Rauschanalyse
Die TomoView Software enthält eine Funktion zur Analyse des Störabstands (oder Signal/Rauschverhältnis). Diese kann zur Einschätzung des Rauschpegels im Referenzbereich einer C-Bild-Ansicht und somit zum Berechnen der Fläche der Fehlerindikation oberhalb des Rauschens dienen.
Die Funktion der Störabstandsanalyse steht im Analysemodus mit der TomoView Version Lite Aero zur Verfügung. Die Störabstandsanalyse wird bei der Prüfung mit Senkrechteinschallung eingesetzt, häufig für Prüfteile aus der Luftfahrtindustrie. Diese Funktion kann in C-Bildern der Amplitude oder der Position in der Draufsicht (C) eingesetzt werden.
Flexible Datenoptimierung offline
Mit dem Software C-Bild-Editor können spezifische Geometrien aus den ursprünglich erfassten Daten bearbeitet werden. Auf diese Weise kann der Bereich, der für die Analyse von Interesse ist, angepasst werden, was eine größere Flexibilität bei der Prüfung von Prüfteilen mit komplexer Geometrien ermöglicht.
Einfache Pass/Fail-Analyse
Der Binarizer setzt die Prüfdaten in eine farbcodierte Gut/Schlecht-Anzeige um, sodass die Prüfdatendatei mit einfachen Kriterien analysiert werden kann. Dieses Werkzeug ist besonders nützlich in Situationen, in denen das Prüfverfahren eine visuelle Analyse der erfassten Daten erfordert.
Dieses Werkzeug ist besonders nützlich, wenn eine visuelle Analyse der erfassten Daten im Rahmen des Prüfverfahrens erforderlich ist.

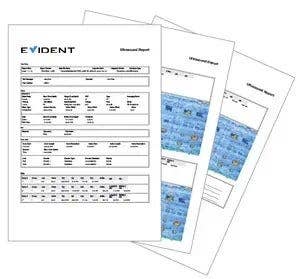

Einfache Berichterstellungstools
Die Berichterstellung mit der TomoView Software ist einfach. Verwenden Sie das Bewertungsfeld, um die Fehlerindikation hinzufügen. Wählen Sie die bevorzugte Fehlertabellenvorlage (welche leicht mit weitereren Messwerten und Kommentaren anwendungsspezifisch angepasst werden kann) und Hinzufügen aus. Wiederholen Sie dies für alle gewünschten Fehlerindikationen.
Ändern Sie den Bericht je nach Bedarf, z. B. durch Hinzufügen von Firmenlogos oder durch Einfügen prüfungsspezifischer Informationen (Name des Prüfers, Prüfort, Prüfteil usw.). Ein ausführlicher Bericht im HTML-Format mit allen relevanten Prüfeinstellungen kann in Sekundenschnelle erstellt werden.
Technische Angaben
Leistungsmerkmale
* Verfügbar ab Version 2.10R6
