IPLEX NX Videoskop

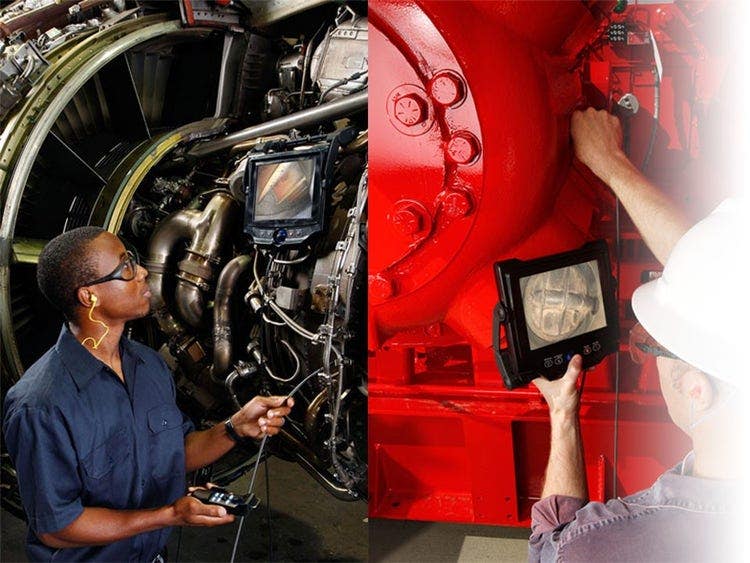

Das IPLEX NX Videoskop verbindet unsere neuste hochwertige Bildgebung mit einer intuitiven Benutzeroberfläche, einem ergonomischen Design und hoher Widerstandsfähigkeit, um die Prüfung in beinahe jeder Umgebung noch effizienter zu gestalten.

IPLEX-NX

Überblick

Zuverlässige Messungen mittels 3D-Modellierung

Die Auswahl des richtigen Messpunkts ist nun noch einfacher. Mit der 3D-Modellierung lässt sich ein Objekt im Detail und aus mehreren Winkeln betrachten, was eine exakte Lokalisierung der Messpunkte erleichtert.

Instant Confirmation of Measurement Object

Sofortiges Bestätigen
der Messobjekte

  • Mit der 3D-Modellierung lässt sich die Form und Komplexität Ihres Objekts betrachten
  • Präzise Bestimmung von Messpunkten sorgt für schnellere Prüfungen
  • Auswahl der richtigen Punkte von Anfang an, was Nachmessungen minimiert

Set Reference Lines Where You Want Them

Referenzlinien an der
richtigen Stellen

  • 3D-Bilder erleichtern zuverlässige Referenzlinien auf schwierigen Komponenten (an Rotorblättern oder Turbinenschaufeln).
  • Verringerung potenzieller Fehlausrichtungen

Increase Depth Measurement Confidence with Plane Visualization

Zuverlässige
Tiefenmessungen

  • Bestätigen intuitiver Referenzebene
  • Zuverlässige Spezifizierung von Messpunkten für zuverlässige Tiefenmessungen

Bildgebung von höchster Qualität

Das IPLEX NX Videoskop liefert scharfe Bilder mit hoher Auflösung.
Die zuverlässige Bildqualität des Videoskops erhöht die Erkennungswahrscheinlichkeit und unterstützt die Entscheidungsfindung
sowie die Instandhaltung komplexer Systeme.

See Clearly

Klarer sehen

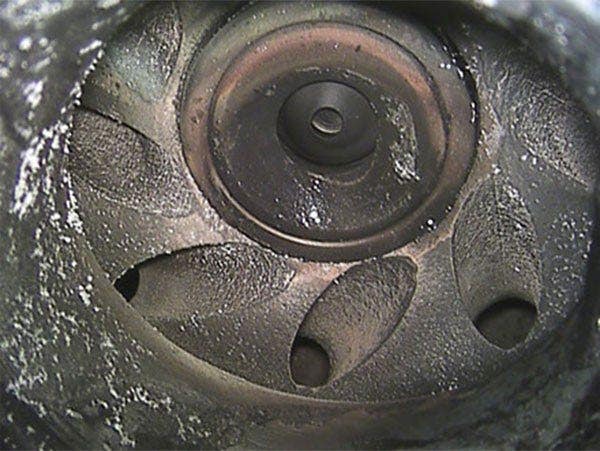

Hervorragende klare Bilder ermöglichen die Erkennung kleiner Defekt im Detail.

See More

Mehr sehen

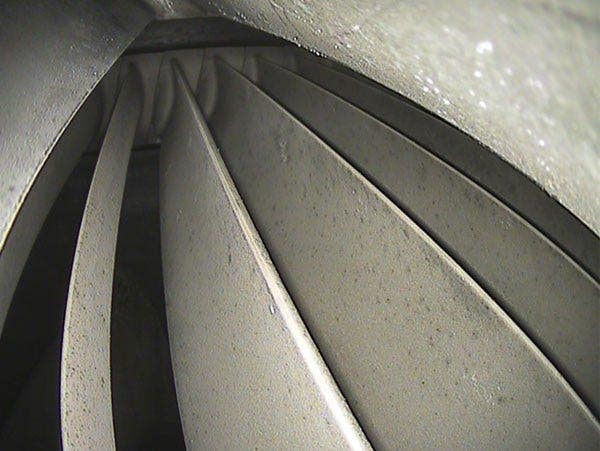

Das Dioden-Beleuchtungssystem ist bis zu 4-mal heller als bei konventionellen Videoskope.

Erweiterte Messfunktionen

Bedienerfreundliche 3D-Stereomessung mit erweitertem Prüfbereich für schnelle, effiziente Prüfungen

Die richtige
Perspektive

  • Die Stereomessung mit einem breitem Blickfeld vergrößert den Messbereich des Videoskops im Vergleich zu einem herkömmlichen Modell um das Vierfache.*
  • Die Länge eines Risses in einer Verbrennungskammer oder ein Defekt im Schaufelfuß lässt sich mühelos messen.

*Verglichen mit einem konventionellen Einführungsteil mit einem Durchmesser von 6,0 mm mit einem Stereoadapter für die Direktansicht.

Zuverlässige skalare Messung

  • Einfache Festlegung einer Referenzlinie zur Verwendung der skalaren Messung, ohne Spitzenadapter wechseln zu müssen

Echtzeit-Messungen mit
Multi Spot-Ranging

  • Die einzigartige Funktion Multi Spot-Ranging ermöglicht Echtzeit-Messungen des Abstands von der Spitze des Einführungsteils bis zu mehreren Punkten auf der Prüfoberfläche.
  • Erhalt von Echtzeit-Information zur Oberflächenform, ohne die Prüfung anhalten zu müssen

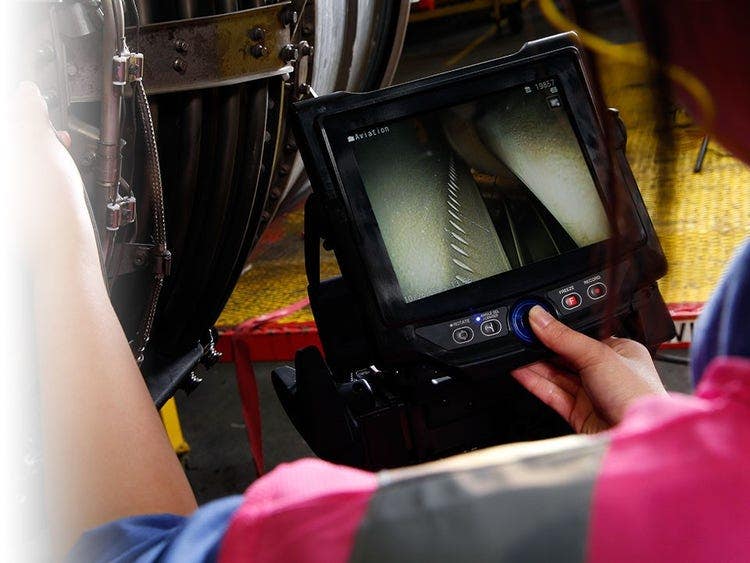

Großer Touchscreen-Bildschirm

Brillanter Bildschirm zeigt klare, helle Bilder mit exzellenter Sichtbarkeit unter verschiedenen Lichtverhältnissen.

HD RVI Has Arrived The Expert’s Choice for Visual Inspection

Effizienz

Effiziente Prüfungen

Das IPLEX NX ist leicht zu bedienen und anwenderfreundlich.
Sogar während langen Prüfungen ist das Videoskop bequem zu bedienen und zu steuern, was die Durchführung der Aufgabe erleichtert.

Flexibles Design mit mehreren Positionen

  • Einrichten des Videoskops mit sechs unterschiedlichen Positionen fur maximalen Komfort
  • Ausrichten des Bildschirms für maximale Sichtbarkeit er kann sogar von der Haupteinheit gelöst werden

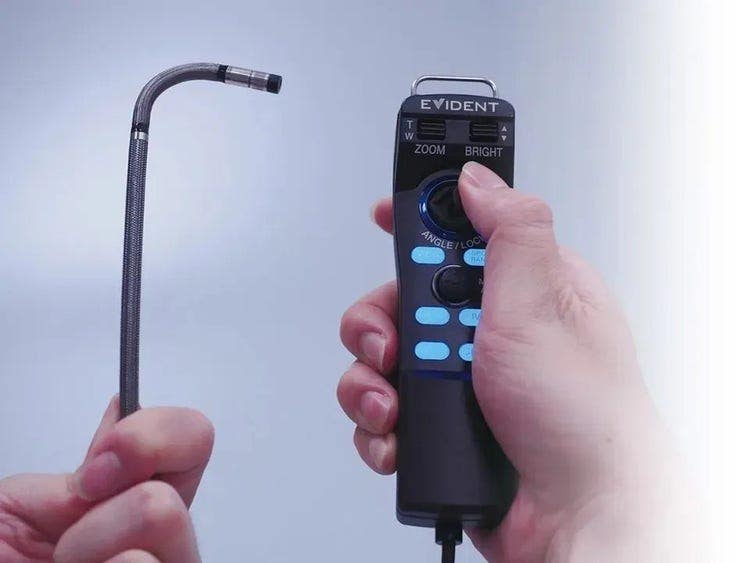

  • Optionale Hand-Fernsteuerung mit guter Haptik, aber leichtem Gewicht

Reaktionsfreudiger TrueFeel Abwinklungsmechanismus

  • Schnelle reaktionsfreudige Abwinklung
  • Einfache Steuerung des Einführungsteils über die leichte, bequeme Bedienung, was die Ermüdung des Handgelenks reduziert

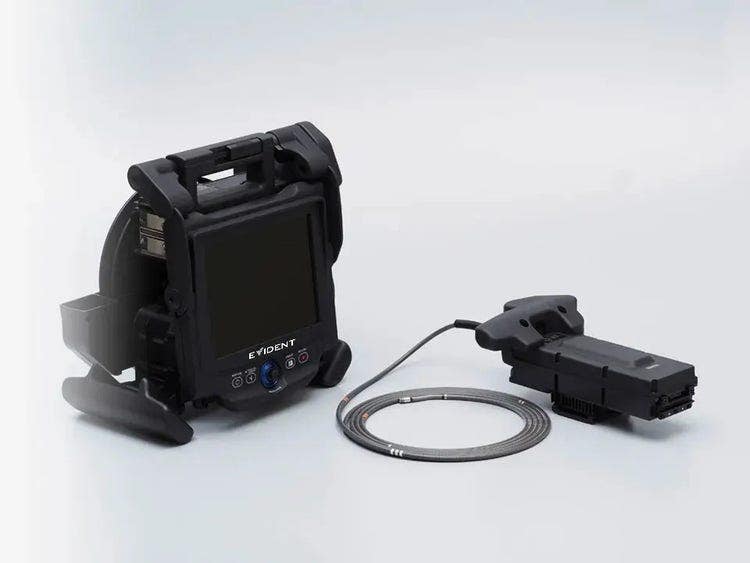

Austauschbare Einführungsteile für mehrere Prüfaufgaben

  • Auswahl des passenden Einführungsteils je nach Anwendung
  • Einführungsteile mit einem Durchmesser von 6,0 mm und einer Länge von 3,5 m bis 7,5 m oder mit einem Durchmesser von 4,0 mm mit einer Länge von 3,5 m bis 5 m

Vergleich von Live-Bildern mit gespeicherten Bildern

  • Die Funktion Ghost Image ermöglicht einen Vergleich von Live-Bildern mit bereits im Videoskop gespeicherten Bildern, um anfängliche und aktuelle Zustandsbedingungen gegenüberzustellen
  • Zeitliches Überwachen von Veränderungen einer Komponente

Sonstige Eigenschaften

Technische Angaben

SCOPE UNIT

Model No. IV9435N IV9450N IV9635N IV9650N IV9675N IV9635X1N
Einführungsteil Einführungsteil Φ4.0 mm Φ6.0 mm ø6.2 mm
Länge des Einführungsteils 3.5 m 5.0 m 3.5 m 5.0 m 7.5 m 3.5 m
Außenmaterial Hig Äußerst stabiles Wolframgeflecht h - durability tungsten braid
Flexibilität des Einführungsteils Einheitliche Steifigkeit Tapered Flex Einführungsteil mit zunehmender Flexibilität in Richtung des distalen Endes
Optisches System Blickfeld­ Auswählbar über Spitzenadapter
Adapter für Stereomessungen kann angebracht werden
Blickrichtung
Beleuchtung Laserdiode von hoher Intensität
Abwinklungseinheit Winkel der Abwinklung
nach oben/unten/rechts/links
130° 180° 150° 130°
Abwinklungsmechanismus TrueFeel Abwinklung des Einführungsteils, elektronisch-unterstützt

BASE UNIT

Model No IV9000N

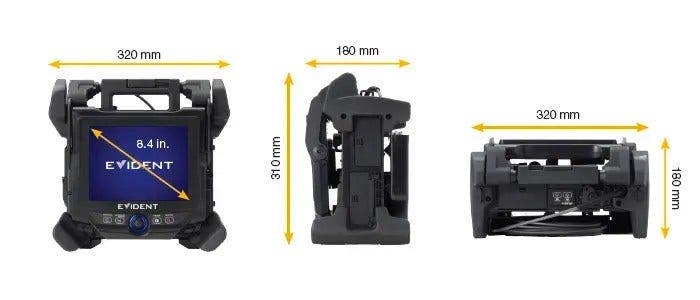

Abmessungen (W × H × D) 320 mm x 310 mm x 180 mm
Ungefähres Systemgewicht
(mit Akku und SDHC-Karte)
7.1 kg 7.2 kg 7.3 kg 7.4 kg 7.6 kg 7.5 kg
LCD-Bildschirm Anschluss vom Typ A, USB-Standard Version 2.0
Eingänge/Ausgänge Eingangsanschluss S-Video
Ausgangsanschluss VGA
USB-Anschluss Anschluss vom Typ A, USB-Standard Version 2.0
Stromversorgung Akku: 14,8 V Nennspannung, ca. 100 Minuten Betriebszeit
Netzstrom: 100 V bis 240 V, 50 Hz bis 60 Hz (mit im Lieferumfang enthaltenem Netzteil)
Aufzeichnungsmedien SDHC-Karte und USB-Flash-Speicher (nur Standbildaufnahme)
Eingänge/Ausgänge Resolution H768 x V576 (Pixel) H1024 x V768 (Pixel) H768 x V576 (Pixel)
Aufzeichnungsformat Komprimiertes JPEG-Format
Videoaufnahme Auflösung H768 x V576 (Pixel) H1024 x V768 (Pixel) H768 x V576 (Pixel)
Aufzeichnungsformat MPEG-4 AVC-Format (H.264), kompatibel mit Windows Media Player
Stereomessung Abstand Abstand zwischen zwei Punkten
Punkt-zu-Linie Senkrechter Abstand zwischen einem Punkt und einer vom Prüfer definierten Linie
Tiefe Rechtwinkliger Tiefen-/Höhenabstand zwischen einem Punkt und einer vom Prüfer definierten Fläche
Fläche/Linien Messung von Umfang und Fläche mit mehreren Messpunkten
3D-Modellierung Live-Querschnitt, X/Y/Z-Achsenrotation, 2x Farbdarstellungsmodus
Skalare Messung Abstand zwischen zwei Punkten auf der Basis einer bekannten Messung in derselben Ebene

ADAPTERVARIANTEN

Adaptermit einem Durchmesser von 4,00 mm

AT80D/FF-IV94N AT120D/NF-IV94N AT120D/FF-IV94N AT100S/NF-IV94N AT100S/FF-IV94N AT70D/70D-IV94N AT50S/50S-IV94N
Optisches System Blickfeld­ 80° 120° 120° 100° 100° 70°/70° 50°/50°
Blickrichtung Vorwärts Vorwärts Vorwärts Seitenansicht Seitenansicht Vorwärts Seitenansicht
Schärfentiefe*1 35 to ∞ mm 2 to 200 mm 17 to ∞ mm 2 to 15 mm 8 to ∞ mm 5 to 200 mm 3 to 150 mm
Distales Ende Außendurchmesser*2 ø4.0 mm ø4.0 mm ø4.0 mm ø4.0 mm ø4.0 mm ø4.0 mm ø4.0 mm
Distales Ende*3 20.1 mm 20.2 mm 20.1 mm 22.9 mm 22.9 mm 22.3 mm 26.7 mm

Objektive mit einem Durchmesser von 6,0 mm

AT50D/FF-IV96N AT80D/FF-IV96N AT120D/NF-IV96N AT120D/FF-IV96N AT120S/NF-IV96N AT120S/FF-IV96N AT90D/90D-IV96N AT70S/70S-IV96N
Optisches System Blickfeld­ 50° 80° 120° 120° 120° 120° 90°/90° 70°/70°
Blickrichtung Vorwärts Vorwärts Vorwärts Vorwärts Seitenansicht Seitenansicht Vorwärts Seitenansicht
Schärfentiefe*1 50 to ∞ mm 20 to ∞ mm 7 to 300 mm 19 to ∞ mm 4 to 150 mm 20 to ∞ mm 5 to 250 mm 4 mm bis 250 mm
Distales Ende Außendurchmesser*2 ø6.0 mm ø6.0 mm ø6.0 mm ø6.0 mm ø6.0 mm ø6.0 mm ø6.0 mm ø6.0 mm
Distales Ende*3 21.3 mm 21.3 mm 21.4 mm 21.4 mm 26.6 mm 26.6 mm 25 mm 31.2 mm

Objektive mit einem Durchmesser von 6,2 mm

AT80D-IV96X1N AT120D/NF-IV96X1N AT120D/FF-IV96X1N AT80S-IV96X1N AT120S-IV96X1N AT70D/70D-IV96X1N AT60S/60S-IV96X1N
Optisches System Blickfeld­ 80° 120° 120° 80° 120° 70°/70° 60°/60°
Blickrichtung Vorwärts Vorwärts Vorwärts Seitenansicht Seitenansicht Vorwärts Seitenansicht
Schärfentiefe*1 35 to ∞ mm 2 to 200 mm 17 to ∞ mm 30 to ∞ mm 8 to ∞ mm 5 to 200 mm 3 to 150 mm
Distales Ende Außendurchmesser*2 ø6.2 mm ø6.2 mm ø6.2 mm ø6.2 mm ø6.2 mm ø6.2 mm ø6.2 mm
Distales Ende*3 20.6 mm 20.6 mm 20.6 mm 24.4 mm 24.4 mm 22.7 mm 28.3 mm

*1. Angabe des Betrachtungsabstands bei optimaler Fokussierung.
*2. Der Adapter kann bei der Montage am Videoskop in eine Bohrung mit 4,0 mm und 6,0 mm Durchmesser eingeführt werden.
*3. Angabe der Länge des montierten starren Teils am distalen Ende des Videoskops.

BETRIEBSUMGEBUNG

Betriebstemperatur Einführungsteil In der Luft: -25 °C bis 100 °C
Im Wasser: 10 °C bis 30 °C
Sonstige Teile In der Luft: -21 °C bis 49 °C (mit Akku)
In der Luft: 0 °C bis 40 °C (mit Netzteil)
Relative Luftfeuchtigkeit Alle Teile 15 % bis 90 %
Flüssigkeitsbeständigkeit Alle Teile Betriebsfähig bei Kontakt mit Maschinenöl, Leichtöl oder 5%iger Salzlösung
Wasserdichtigkeit Einführungsteil Betriebsfähig unter Wasser mit montiertem Objektiv.
Nicht betriebsfähig unter Wasser mit Stereomessobjektiven.
Serie IV94: bis zu einem Äquivalent von 5 m Tiefe
Serie IV96: bis zu einem Äquivalent von 7,5 m Tiefe
Sonstige Teile Betriebsfähig bei Regen mit Wind (Akkufach muss geschlossen sein). Nicht betriebsfähig unter Wasser.

KONFORMITÄT MIT MIL-STD

Die Funktionsfähigkeit unter Umgebungsbedingungen entspricht den Normen MIL-STD-810F/G und MIL-STD-461F.
In keinem Fall wird Gewähr für Schadenfreiheit übernommen. Nähere Einzelheiten erfahren Sie von Ihrem Evident Vertriebsmitarbeiter.

Vibration (Vibrationen)
MIL-STD-810G, Method 514.6, Procedure I (Allgemeiner Vibrationstest)
Shock (Mechanischer Schock)
MIL-STD-810G, Method 516.6, Procedure IV (Transport-Falltest)
Rain (Regen)
MIL-STD-810G, Method 506.5, Procedure I (Regenwasserbeständigkeitstest)
Humidity (Luftfeuchtigkeit)
MIL-STD-810G, Method 507.5
Salt Fog (Salznebel)
MIL-STD-810G, Method 509.5
Sand and Dust (Sand und Staub)
MIL-STD-810G, Method 510.5, Procedure I (Test bei Staubwind)
Icing/Freezing Rain (Gefrierender Regen)
MIL-STD-810G, Method 521.3
Electromagnetic Interference - EMI (Elektromagnetische Verträglichkeit - EMV)
MIL-STD-461F, RS103 (oberhalb der Gehäuse)
Explosive Atmosphere (Explosionsgefährdete Bereiche)
MIL-STD-810G, Method 511.5 (Betriebstest in einem explosionsgefährdeten Bereich)

ABMESSUNGEN
