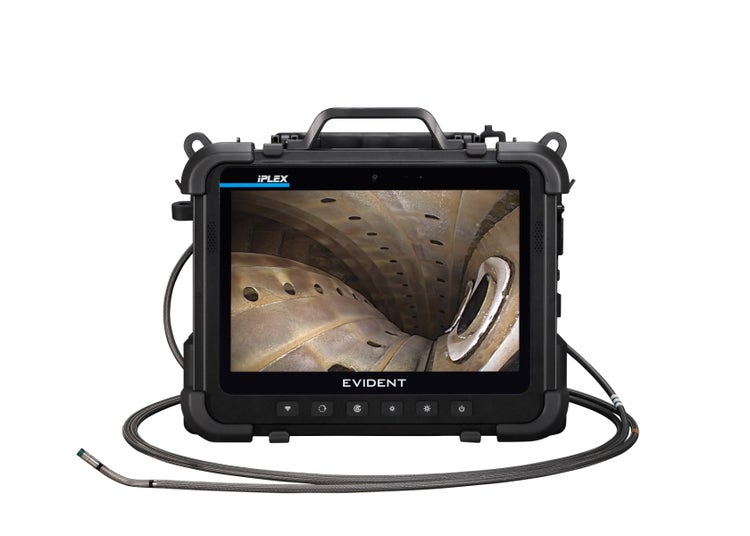

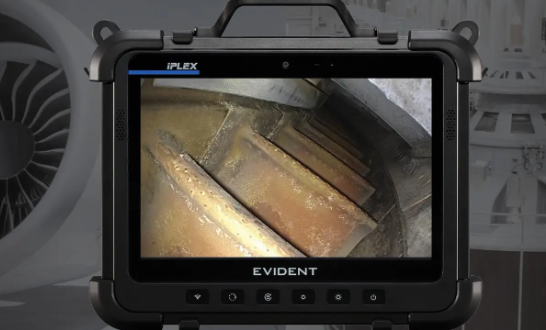

IPLEX One
Die Weiterentwicklung der 10. Generation des IPLEX-Videoskopsystems: IPLEX™ One ist eine einheitliche, softwaregesteuerte Plattform, die es Ihnen ermöglicht, schneller zu arbeiten, mehr zu sehen und immer einen Schritt voraus zu sein – unabhängig von Umgebung oder Anwendung. Durch die Kombination bahnbrechender Optik, robuster Bauweise und modularer Skalierbarkeit definiert IPLEX One die Möglichkeiten der visuellen Ferninspektion (RVI) neu.
Von der bahnbrechenden Swoptix™-Technologie über Mess- und Anzeige-Upgrades bis hin zu sicherer drahtloser Freiheit – und der außergewöhnlichen Bildqualität, die schon immer ein Grundpfeiler des IPLEX-Systems war – IPLEX One ist mehr als nur die nächste Generation. Es ist der Beginn von etwas Besserem.
Ein einheitliches, skalierbares, softwaregesteuertes Ökosystem
Entfesseln Sie die Kraft von One
IPLEX One ist ein einheitliches, skalierbares Ökosystem, das Software, Einführrohre und optische Spitzenadapter auf einer einzigen Plattform zusammenfasst. Mit den Leistungsstufen Plus, Expert und Prime, die alle auf derselben Hardware basieren, können Upgrades softwareseitig durchgeführt werden, sodass sich das System problemlos und ohne Hardware-Upgrades weiterentwickeln kann.
Ein System, das sich mit Ihnen weiterentwickelt.
IPLEX One ist eine Plattform – kein Produkt. Es ist darauf ausgelegt, heutige Inspektionen zu vereinfachen und sich mühelos für die Herausforderungen von morgen skalieren zu lassen.
- Flexible, softwarebasierte Skalierbarkeit: Beginnen Sie mit den Funktionen, die Sie benötigen, und schalten Sie erweiterte Funktionen wie 3D-Modellierung oder Messung über modulare Softwarelizenzen frei – kein Hardwareaustausch erforderlich.
- Unbegrenzte Konfigurationsmöglichkeiten für eine intelligentere Investition: Mit einer Vielzahl optischer Spitzen und einem flexiblen Modell nach Bedarf bietet IPLEX One individuelle Anpassung und Zukunftssicherheit, ohne Ihr Budget zu belasten.
- Von Grund auf vernetzt: Kompatibel mit ViSOL™ workflow solution sowie Anwendungen von Drittanbietern, integriert sich IPLEX One nahtlos in digitale Arbeitsabläufe und ermöglicht eine intelligentere Datenerfassung, Berichterstellung und Zusammenarbeit.

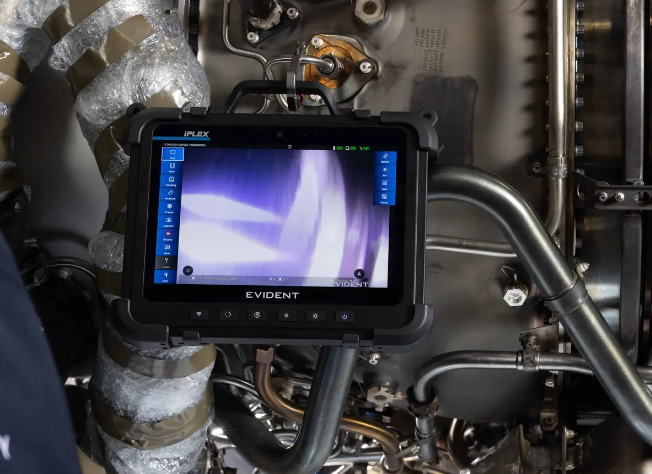

Beschleunigte Bildgebung, Analyse und Messung
Bahnbrechende Optik- und Messtechnologie ermöglichen unübertroffene Klarheit, Präzision und Geschwindigkeit – ohne Ihren Arbeitsablauf zu unterbrechen.
- Branchenweit erste Swoptix™ Multiview-Technologie: Wechseln Sie sofort zwischen Nah- und Fernfokus sowie Direkt- und Seitenansicht, ohne das Videoskop herauszuziehen – das verkürzt die Inspektionszeit und reduziert den Verschleiß der optischen Endstücke. Bis zu doppelt so hohe Produktivität und nur halb so viel Ermüdung und Verschleiß wie bei herkömmlichen RVI-Systemen.

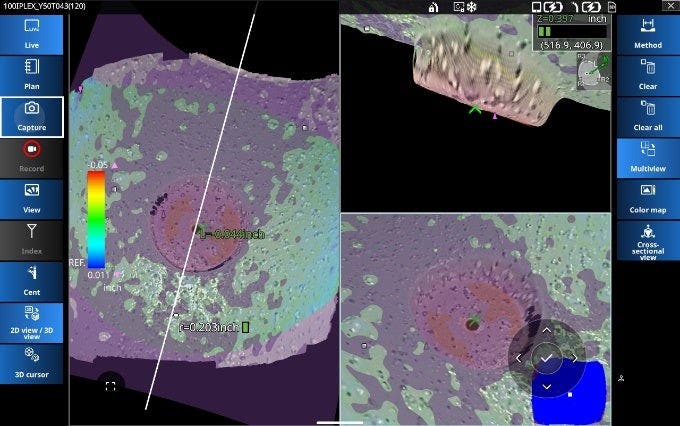

- 3DAssist™-Modellierung: Exklusiv bei Evident, 3DAssist-Software ermöglicht die Erstellung detaillierter 3D-Bilder aus einem einzigen optischen Pfad – keine Stereo-Spitze erforderlich.
- Swoptix Messung auf nur einem Bildschirm: Führen Sie Vollbild-Messungen mit 4 mm und 6 mm sofort durch, um die Geschwindigkeit zu erhöhen und Unterbrechungen Ihres Inspektionsablaufs zu reduzieren.
- Sofortige Klarheit von Rand zu Rand im Vollbild: Hochauflösende Echtzeitbilder auf dem gesamten Display ermöglichen eine genauere Fehlererkennung und schnellere Entscheidungsfindung.
- Split-Screen-Ansicht: Nebeneinanderstellungen von visuellen Vergleichen und Messüberlagerungen für tiefere Inspektionseinblicke – alles innerhalb einer einzigen Benutzeroberfläche.
Wechseln Sie augenblicklich zwischen Nah- und Fernfokus sowie direktem und seitlichem Sichtfokus mit Swoptix™ Multiview-Technologie

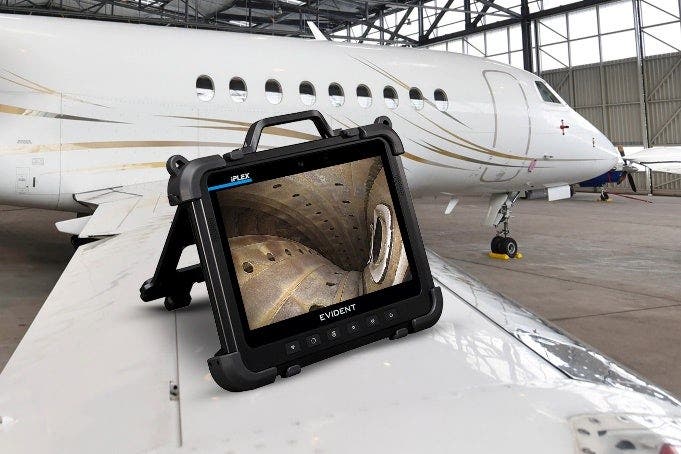

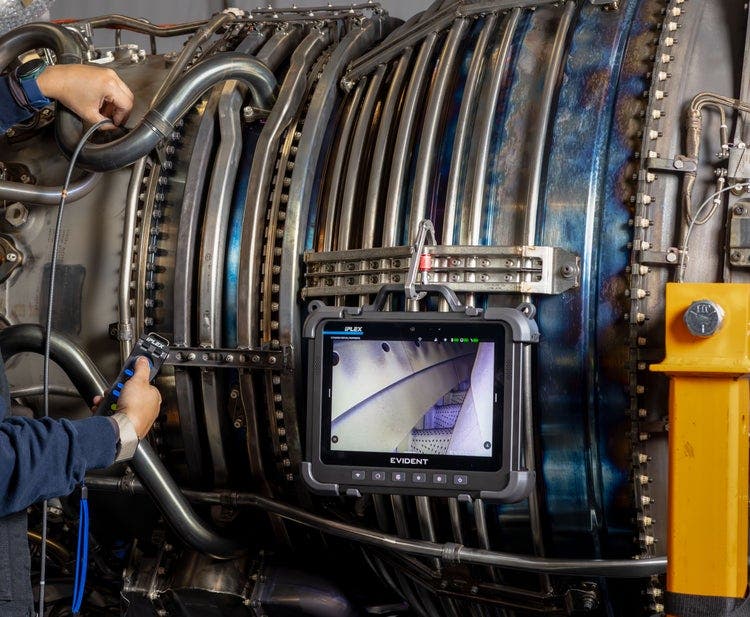

Gemacht für Ihre Arbeitsweise

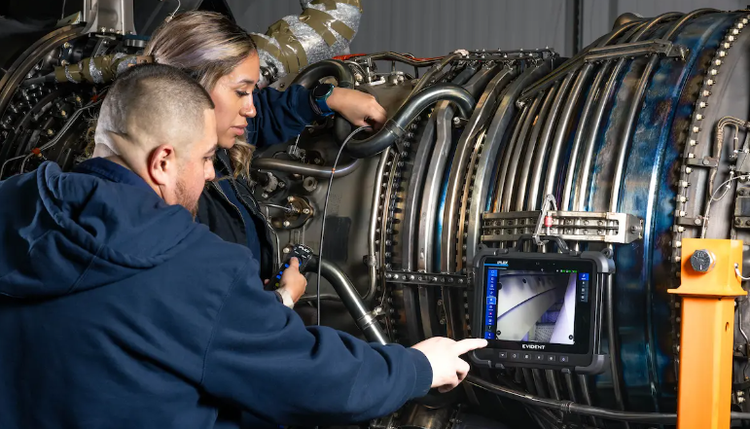

Entwickelt für Anwendungen in der Luftfahrt, Energieerzeugung, Öl und Gas sowie im Sicherheitsbereich, begleitet Sie IPLEX One flexibel, passt sich Ihrer Umgebung an und ist ohne Einschränkungen einsetzbar.
- Kleiner, leichter, tragbarer: Der IPLEX One ist kompakter als frühere IPLEX-Modelle und verfügt über ein brillantes 10-Zoll-Display, was den Transport sowie die Nutzung in engen oder erhöhten Umgebungen erleichtert.
- Modularer, kabelloser Aufbau: Dank drahtloser Fernsteuerung und modularer Komponenten lässt sich IPLEX One ohne physische Einschränkungen flexibel an die bevorzugte Benutzerkonfiguration anpassen.
- Drahtlose Verbindung in Inspektionsqualität: Peer-to-Peer-Kommunikation mit extrem geringer Latenz macht verkabelte Setups überflüssig und ermöglicht flexiblere Arbeitsabläufe. Optionale Modelle mit deaktiviertem Funk für sichere oder klassifizierte Umgebungen.
- Fernsteuerungsfreundliche Bedienung: Die drahtlose Steuereinheit ermöglicht es Ihnen, das Videoskop aus der Ferne zu bedienen, wodurch die Belastung verringert und die Ergonomie bei komplexen Aufbauten verbessert wird.

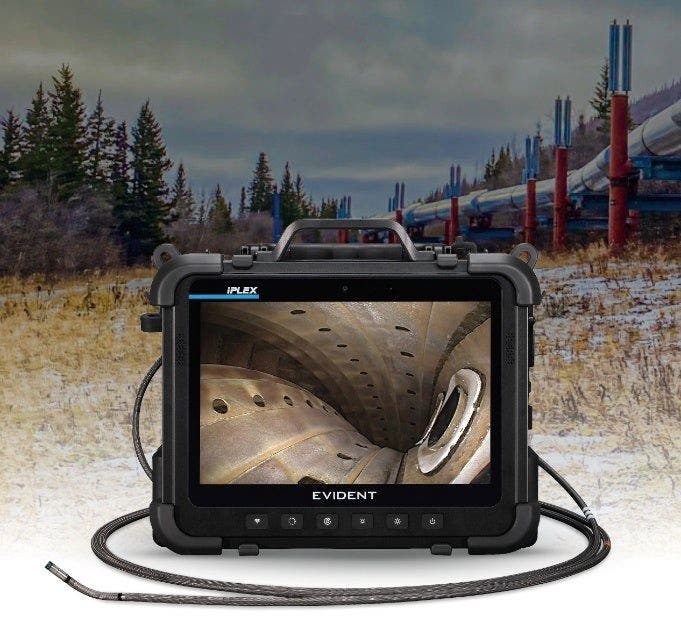

- Konstruiert für extreme Wetterbedingungen: Allwetterausführung widersteht Regen, Schnee und extremen Temperaturen. AR-beschichteter Antireflex-Monitor mit großem Betrachtungswinkel ermöglicht den Betrieb bei starker Sonneneinstrahlung.
Eine Tradition robuster Zuverlässigkeit
IPLEX One ist stoßfest, schmutz- und feuchtigkeitsbeständig und arbeitet zuverlässig auch bei starken Vibrationen. Dank seines ergonomischen Designs und des 10-Zoll-Touchscreens mit Antireflexbeschichtung ist es auch für den Einsatz in langen Schichten geeignet.
- In der Praxis bewährt: IPLEX One liefert, wenn und wo es darauf ankommt – sturzgeprüft nach MIL-STD-Standards, IP-zertifiziert für Staub und Wasser und validiert durch unabhängige Prüfungen.
- Reduzierter Verschleiß: Mit einem kürzeren distalen Ende, das das sanfte Einführen in enge Bereiche erleichtert, senkt die Swoptix-Technologie das Risiko, dass optische Spitzen während der Inspektion feststecken oder beschädigt werden, und reduziert den Verschleiß sowohl der Adapter für optische Spitzen als auch des IPLEX One-Systems insgesamt.
- Weltweiter Service und Support: Hinter jeder Einheit steht ein Servicenetzwerk der Spitzenklasse: IPLEX One bietet Ihnen die Schulung, Wartung und Expertenhilfe, die Sie brauchen, um einsatzbereit zu bleiben – ganz gleich, wo und wie Sie arbeiten.
Software
ViSOL™-Lösung für den visuellen Inspektions-Workflow
Als vollständig skalierbare Cloud-Lösung unterstützt die ViSOL™-Software IPLEX One-Anwender dabei, noch effizienter, mit größerer Einsicht und noch konsistenter zu arbeiten. Organisieren, analysieren und dokumentieren Sie Ihre RVI-Daten intuitiv mit den fortschrittlichen Analyse-, Visualisierungs- und Zusammenarbeitstools von ViSOL.
3DAssist™ Software

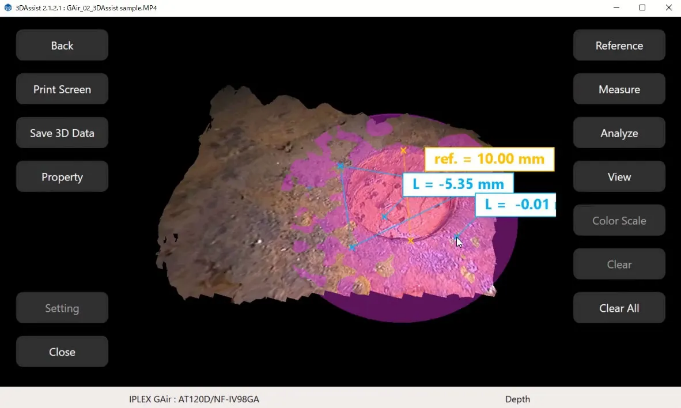

Kombinieren Sie die optischen Spitzenadapter von IPLEX One mit 3DAssist™-Software, um fortschrittliche 3D-Modellierung und dynamische Vergleichsmessung zu ermöglichen. Diese leistungsstarke Integration steigert die Präzision der RVI und reduziert die Inspektionszeit deutlich, wodurch die Inspektionsqualität dramatisch verbessert wird.
Technische Angaben
Skopeinheit
| Modellnummer | IV10420 | IV10435 | IV10620 | IV10630 | IV10635 | IV10650 | IV10675 | IV106100 | |
| Einführrohr | Durchmesser des Einführungsteils | φ4,0 mm | φ6,0 mm | ||||||
| Länge des Einführungsteils | 2.0m (6.56 ft) | 3,5 m (11,48 ft) | 2.0m (6.56 ft) | 3.0m (9.84 ft) | 3.5m (11.48 ft) | 5.0m (16.40 ft) | 7.5m (24.61 ft) | 10.0m (32.81 ft) | |
| Außenmaterial | Hochbelastbares Wolframgeflecht | ||||||||
| Flexibilität des Einführungsteils | Einheitliche Steifigkeit | Sich verjüngendes Flex-Einführungsteil mit zum distalen Ende hin zunehmender Flexibilität | |||||||
| Schwerkraftanzeige | - | Verfügbar | |||||||
| Optisches System | Blickfeld | Auswählbar über Objektivadapter. | |||||||
| BlickrichtunBlickrichtung | |||||||||
| Beleuchtung | Laserdiode, weiße LED, UV-LED (365 nm), IR-LED (950 nm) | ||||||||
| Artikulationsbereich | Biegewinkel (allseitig) | 160° | 180° | 150° | 130° | ||||
| Artikulationsbetrieb | TrueFeel scope tip articulation with electronic power-assisted | ||||||||
HAUPTEINHEIT
| Modell-Nr. | IV10000, Bedieneinheit8 | ||||||||
| Abmessungen (B × H × T) | 305 mm × 220 mm × 154 mm (12,0 Zoll × 8,7 Zoll × 6,1 Zoll) × 6,1 Zoll) (ohne hervorstehende Teile) | ||||||||
| Ungefähres Systemgewicht (Haupteinheit + Bedieneinheit) | In Kombination mit IV10420: 6,40 kg (14,1 lb) | In Kombination mit IV10435: 6,46 kg (14,2 lb) | In Kombination mit IV10620: 6,48 kg (14,3 lb) | In Kombination mit IV10630: 6,56 kg (14,5 lb) | In Kombination mit IV10635: 6,60 kg (14,6 lb) | In Kombination mit IV10650: 6,72 kg (14,8 lb) | In Kombination mit IV10675: 6,92kg (15,3lb) | In Kombination mit IV106100: 7,12kg (15,7lb) | |
| LCD-Monitor | 10,1-Zoll-WUXGA-Display (1920 × 1200), IPS-Technologie, hoher Kontrast, kratzfeste Oberfläche und Multi-Touch-Bedienung (10-Punkt), kapazitiv, tageslichttaugliches Display (optische Verklebung + AR-Beschichtung), 1100 NIT Hintergrundbeleuchtung | ||||||||
| Videoausgang | Typ A HDMI 2.0 | ||||||||
| Headset (Mikrofoneingang/Audioausgang) | Kompatibel mit Bluetooth®-Headset/Mikrofon | ||||||||
| Daten-E/A-Anschlüsse |
USB Typ-C-Anschluss × 3 Anschluss 1: USB 3.2 Gen.1, USB Power Delivery 3.0 (Eingang 20V/5A, Ausgang 5V/3A) Anschluss 2: USB 3.2 Gen.1, USB Power Delivery 3.0 (Eingang 20 V/1,5 A, Ausgang 5 V/0,9 A) Anschluss 3: USB 3.2 Gen.1, USB Power Delivery 3.0 (Eingang 20 V/1,5 A, Ausgang 5 V/0,9 A) |
||||||||
| Stromversorgung |
Li-Ionen-Akku für Haupteinheit: 10,8 V Nennspannung, ca. 360 Minuten Betriebsdauer (Haupteinheit + Scope-Einheit) Li-Ionen-Akku für Tablette: 10,8 V Nennspannung, ca. 180 Minuten Betriebsdauer 100 V–240 V, 50/60 Hz (mit mitgeliefertem Netzteil) |
||||||||
| Aufnahmemedien | Normal | Internal SSD (256 GB) or USB flash memory | |||||||
| Titeltextoptionen | 51-stellige Anzeige | ||||||||
| Bildeinstellung | Zoomfunktion (digitaler nahtloser Zoom bis zu 5-fach), Verstärkung (7-stufig), WiDER (5-stufig), Kontrast (4-stufig), Dynamische Rauschunterdrückung (3-stufig), Helligkeit (Verstärkung Auto: 16-stufig, Verstärkung (manuell): Gain (24-stufig, manuell), Schärfe (16-stufig), Sättigung (21-stufig), Red Boost, Farbtemperatur (2000 K~12000 K, 21-stufig), Szenenvoreinstellung, Erweiterte Einstellungen, Bildanzeigefunktionen | ||||||||
| Standbildaufnahme | Auflösung |
H960 × V752 (Pixel)* *Bei aktivierter Druck-Taste beträgt die Auflösung H1280 × V800 *Die Auflösung variiert je nach optischem Adapter |
|||||||
| Aufnahmeformat | JPEG (.JPG), PNG (.PNG) | ||||||||
| Videoaufnahme | Auflösung |
H960 × V752 (Pixel)* *Wenn Print Screen aktiviert ist, beträgt die Auflösung H1280 × V800 |
|||||||
| Aufnahmeformat | MPEG 4 AVC/H.264 (.MP4-Datei) | ||||||||
| Wi-Fi |
2,4 GHz (802.11 b/g/n/ax) × 2 Kanäle (in der Bedieneinheit integriert） Die drahtlose Konnektivität ist verfügbar, indem ein kompatibler Wi-Fi-Dongle an den IV10000 angeschlossen wird. |
||||||||
| Bluetooth® |
Bluetooth® 5.2 × 1 (in der Bedieneinheit integriert) Die drahtlose Verbindung mit einer Fernbedienung wird unterstützt. |
||||||||
Die Wortmarke und das Logo Bluetooth® sind eingetragene Marken und das Eigentum von Bluetooth SIG, Inc.
Evident Corporation verwendet diese Marken und Logos unter Lizenz. Alle anderen Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Inhaber.
Spezifikationen der optischen Adapter
| Optische Adapter Ø 4,0 mm | ||||||||
| AT80D/FF-IV104 | AT120D/NF-IV104 | AT120D/FF-IV104 | AT120S/NF-IV104 | AT120S/FF-IV104 | AT80D/80D-IV104 | AT60S/60S-IV104 | ||
| Optisches System | Sichtfeld | 80° | 120° | 120° | 120° | 120° | 80°/80° | 60°/60° |
| Blickrichtung | Vorne | Vorwärts | Vorne | Seite | Seite | Vorwärts | Seite | |
| Schärfentiefe*1 | 40 mm bis unendlich | 3–300 mm | 17 mm bis unendlich | 2–40 mm | 8 mm bis unendlich | 4–280 mm | 3–250 mm | |
| Distales Ende | Außendurchmesser*2 | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm |
| Distales Ende*3 | 20.9 mm | 20.4 mm | 20.5 mm | 21.1 mm | 21.1 mm | 22.3 mm | 24.7 mm | |
| Ø4,0 mm Swoptix 3D-Messung | Ø4,0 mm Swoptix Multiview | ||||||
| AT100DD-IV104 | AT80SS-IV104 | AT110DN/F-IV104 | AT100D/S-IV104 | ||||
| Optisches System | Sichtfeld | 100° | 80° | 120°/110° | 100° | ||
| Blickrichtung | Vorne | Seitlich | Vorwärts | Vorne | seitlich | ||
| Schärfentiefe*1 | 4–150 mm | 4–150 mm | 3–25 mm | 20 mm bis unendlich | 6 mm bis unendlich | 5 mm bis unendlich | |
| Distales Ende | Außendurchmesser*2 | φ4,0 mm | φ4,0 mm | ⌀4,0 mm | φ4,0 mm | ||
| Distales Ende*3 | 21,0 mm | 23,2 mm | 20,9 mm | 22,4 mm | |||
| φ6,0 mm Optische Adapter | ||||||||
| AT80D/FF-IV106 | AT120D/NF-IV106 | AT120D/FF-IV106 | AT120S/NF-IV106 | AT120S/FF-IV106 | AT90D/90D-IV106 | AT70S/70S-IV106 | ||
| Optisches System | Sichtfeld | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| Blickrichtung | Nach vorne | Nach vorne | Vorwärts | Seite | Seite | Nach vorne | Seitlich | |
| Schärfentiefe*1 | 18 mm bis unendlich | 5–330 mm | 17 mm bis unendlich | 2–50 mm | 8 mm bis unendlich | 4–280 mm | 3–250 mm | |
| Distales Ende | Außendurchmesser*2 | φ6,0 mm | Ø6,0 mm | Ø6,0 mm | Ø6,0 mm | φ6,0 mm | φ6,0 mm | φ6,0 mm |
| Distales Ende*3 | 20,8 mm | 20,9 mm | 20,5 mm | 21,6 mm | 21,6 mm | 22,7 mm | 26,7 mm | |
| φ 6,0 mm Swoptix 3D-Messung | φ 6,0 mm Swoptix Multiview | ||||||
| AT120DD-IV106 | AT100SS-IV106 | AT110DN/F-IV106 | AT100D/S-IV106 | ||||
| Optisches System | Sichtfeld | 120° | 100° | 120°/110° | 100° | ||
| Blickrichtung | Vorwärts | Seite | Vorne | Vorne | Seitlich | ||
| Schärfentiefe*1 | 4–150 mm | 3–150 mm | 3–25 mm | 20 mm bis unendlich | 6 mm bis unendlich | 5 mm bis unendlich | |
| Distales Ende | Außendurchmesser*2 | φ6,0 mm | φ6,0 mm | φ6,0 mm | φ6,0 mm | ||
| Distales Ende*3 | 21,6 mm | 25,0 mm | 20,6 mm | 22,3 mm | |||
*1. Gibt den Betrachtungsabstand bei optimaler Fokussierung an.
*2. Bei Montage am Videoskop kann der Adapter in eine Öffnung mit einem Durchmesser von 4,0 mm bzw. 6,0 mm eingeführt werden.
*3. Gibt die Länge des starren Abschnitts am distalen Ende des Videoskops im montierten Zustand an.
BETRIEBSUMGEBUNG
| Betriebstemperatur | Einführrohr | In der Luft: -25 °C bis 100 ℃ (-13 °F bis 212 °F) |
| Im Wasser: 10 °C bis 30°C (50 °F bis 86 °F) | ||
| Tablet | Im Luftbetrieb: -21 °C bis 49°C (-5,8 °F bis 120,2 °F) (mit Li-Ionen-Akku) | |
| Umgebungsluft: 0 °C bis 40 °C (32 °F bis 104 °F) (bei Verwendung des AC-Netzadapters) | ||
| System | Im Luftbetrieb: -21 °C bis 49°C (-5,8 °F bis 120,2 °F) (mit Li-Ionen-Akku) | |
| In Luft: 0 °C bis 40 °C (32 °F bis 104 °F) (bei Verwendung des AC-Netzadapters) | ||
| Relative Luftfeuchtigkeit | Alle Teile | 15 bis 90 % |
| Flüssigkeitsbeständigkeit | Alle Teile | Betrieb möglich bei Kontakt mit Maschinenöl, Leichtöl oder 5 %iger Kochsalzlösung |
| Wasserfestigkeit | Einführschlauch | Unter Wasser mit angebrachtem Sichtspitzenadapter einsatzfähig Unter Wasser mit Stereo-Messspitzenadaptern nicht einsatzfähig IV104-Serie: Bis zu einer äquivalenten Tiefe von 3,5 m (11,6 ft) IV106-Serie: Bis zu einer Tiefe von 10,0 m (33,0 ft) |
| Andere Teile | IP65* *Gilt nicht, wenn die Schutzabdeckungen des Systems geöffnet sind. |
MIL-STD-KONFORMITÄT
Die Leistungsfähigkeit unter Betriebsbedingungen wird durch die MIL-STD-810H- und MIL-STD-461G-Normen bestätigt.
Es wird unter keinen Umständen eine Gewähr für Schadensfreiheit übernommen. Bitte wenden Sie sich für weitere Informationen an den Vertriebsmitarbeiter von Evident.
| Typ | Verfahren |
| Niedrige Atmosphäre | MIL-STD-810H, Methode 500.6, Verfahren I |
| Hochtemperatur | MIL-STD-810H, Methode 501.7, Verfahren I |
| Tieftemperatur | MIL-STD-810H, Methode 502.7, Verfahren I |
| Regen und Schlagregen | MIL-STD-810H, Methode 506.6, Verfahren I |
| Luftfeuchtigkeit | MIL-STD-810H, Methode 507.6 |
| Salznebel / korrosive Umgebungen | MIL-STD-810H, Methode 509.8 |
| Blasender Staub | MIL-STD-810H, Methode 510.7 Verfahren I |
| Explosionsfähige Atmosphäre | MIL-STD-810H, Methode 511.7 Verfahren I |
| Schwingung | MIL-STD-810H, Methode 514.8, Verfahren I |
| Stoß | MIL-STD-810H, Methode 516.8, Verfahren IV |
| Vereisung / Eisregen | MIL-STD-810H, Method 521.4 |
| Leitungsgebundene Störfestigkeit, Stromleitungen | MIL-STD-461G, CS101 (System) |
| Leitungsgebundene Suszeptibilität, Einkopplung auf Sammelkabel | MIL-STD-461G, CS114 (System) |
| Leitungsgebundene Störfestigkeit, Bulk-Current-Injektion, Impuls | MIL-STD-461G, CS115 (System) |
| Leitungsgebundene Störanfälligkeit, gedämpfte Sinustransienten, Kabel und Versorgungsleitungen | MIL-STD-461G, CS116 (System) |
| Leitungsgebundene Störanfälligkeit, personengebundene elektrostatische Entladung (ESD) | MIL-STD-461G, CS118 (System und drahtlose Fernbedienung) |
| Abgestrahlte Magnetfeldemission | MIL-STD-461G, RE101 (System und drahtlose Fernsteuerung) |
| Abgestrahlte elektrische Feldemission | MIL-STD-461G, RE102 Oberdeck (System und drahtlose Fernbedienung) |
| Strahlungs-Suszeptibilität (Magnetfeld) | MIL-STD-461G, RS101 (System und drahtlose Fernbedienung) |
| Störfestigkeit gegenüber abgestrahlten elektrischen Feldern | MIL-STD-461G, RS103 über Deck (System und drahtlose Fernsteuerung) |
*IPLEX One wird von der Evident Corporation hergestellt
