Sondas de matriz de corrientes de Foucault de última generación para inspecciones de END más rápidas y confiables
Descubra nuestra nueva generación de sondas de matriz de corrientes de Foucault (ECA).
Diseñadas para inspecciones exigentes, estas sondas proporcionan una detección fiable de defectos superficiales y subsuperficiales con tecnología avanzada de PCB, un codificador integrado, un nuevo diseño de cuña y un interruptor remoto programable.

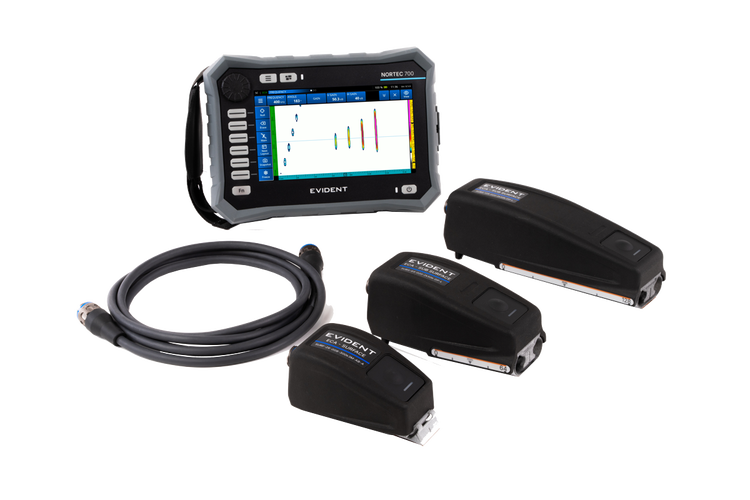

Compatible con el NORTEC 700, la nueva gama de sondas ECA admite configuración automática, un solo tipo de conector, cables de sonda desmontables, indicación LED de alarma integrada y protección contra el desgaste de fácil sustitución mediante cinta de teflón.
Las innovaciones clave incluyen:
- Interruptor remoto programable para borrar datos o congelar el dispositivo.
- Nuevo diseño de cuña ergonómica adaptable a la geometría de la superficie.
- Codificador integrado con resolución de 12 pasos/mm.
- Un único tipo de conector para una gestión de sondas simplificada.
- Tecnología de sensores basada en PCB para una excelente homogeneidad de la señal.
- LED de alarma integrado directamente en la sonda.
- Cable de sonda desmontable
- Protección contra desgaste fácilmente reemplazable con cinta de teflón.
- Configuración automática con el detector de fallos NORTEC 700
Modelos de sonda ECA
SURF-25-008-300k3M-DP-A
Número de referencia: Q2700082
Esta sonda ECA de superficie de alta resolución está diseñada para detectar defectos superficiales muy pequeños.
Aplicaciones típicas
- Detección de grietas alrededor de los elementos de fijación
- Inspección de la línea de trazado
- Detección de defectos muy pequeños con alta resolución
- Detección de defectos que rompen la superficie
Especificaciones
| Especificación | Valor |
| Cobertura | 25 mm |
| Resolución | 0.8 mm |
| Banda de frecuencias | 300 kHz a 3 MHz |
| Número de sensores | 32 |
| Capacidad de detección | Grietas de 360° |
| Resolución de codificador | 12 pasos/mm |
| Distancia desde el último sensor hasta la punta/borde de la sonda | 1,1 mm desde la punta, 1,35 mm desde el lado |
SUBS-64-020-2k50k-DP-L
Número de referencia: Q2700079
Esta sonda ECA compacta para inspección subsuperficial es ideal cuando el acceso es restringido y se requiere un tamaño más reducido.
Aplicaciones típicas
- Detección de corrosión bajo material conductor, incluso bajo juntas solapadas de aluminio
- Detección de grietas bajo material conductor
- Inspección del borde del refuerzo
Especificaciones
| Especificación | Valor |
| Cobertura | 64 mm |
| Resolución | 2,0 mm |
| Banda de frecuencias | De 2 kHz a 50 kHz |
| Número de sensores | 32 |
| Capacidad de detección | Defectos longitudinales y volumétricos |
| Resolución de codificador | 12 pasos/mm |
| Distancia desde el último sensor hasta la punta de la sonda | 5.5 mm |
SUBS-128-020-2k50k-DP-L
Número de referencia: Q2700080
Esta sonda ECA subsuperficial de amplia cobertura está diseñada para realizar escaneos rápidos en áreas extensas.
Aplicaciones típicas:
- Detección de corrosión bajo material conductor, incluso bajo juntas solapadas de aluminio
- Detección de grietas bajo material conductor
- Inspección del borde del refuerzo
- Inspecciones de áreas extensas que requieren escaneos rápidos
Specifications
| Especificación | Valor |
| Cobertura | 128 mm |
| Resolución | 2,0 mm |
| Banda de frecuencias | De 2 kHz a 50 kHz |
| Número de sensores | 64 |
| Capacidad de detección | Defectos longitudinales y volumétricos |
| Resolución de codificador | 12 pasos/mm |
| Distancia desde el último sensor hasta la punta de la sonda | 5.5 mm |
Seleccione la sonda ECA correcta para su inspección
| Modelo | Mejor para | Cobertura | Resolución |
| SURF-25-008-300k3M-DP-A | Detección de grietas superficiales de alta resolución | 25 mm | 0.8 mm |
| SUBS-64-020-2k50k-DP-L | Inspecciones subsuperficiales de acceso restringido | 64 mm | 2,0 mm |
| SUBS-128-020-2k50k-DP-L | Escaneo subsuperficial rápido de áreas amplias | 128 mm | 2,0 mm |
Desempeño confiable en la inspección con array de corrientes de Foucault
Ya sea que necesite detección de grietas de alta resolución alrededor de fijaciones, inspección de líneas de trazado, detección de corrosión bajo materiales conductores o escaneo rápido de subsuperficie, nuestra nueva familia de sondas de matriz de corrientes de Foucault proporciona la flexibilidad y el rendimiento requeridos para las pruebas no destructivas modernas.
Con codificación integrada, tecnología de sensores PCB, configuración automática para NORTEC 700 y ergonomía orientada al operador, estas sondas ECA ayudan a mejorar la consistencia de la inspección, reducir el tiempo de configuración y aumentar la productividad.
