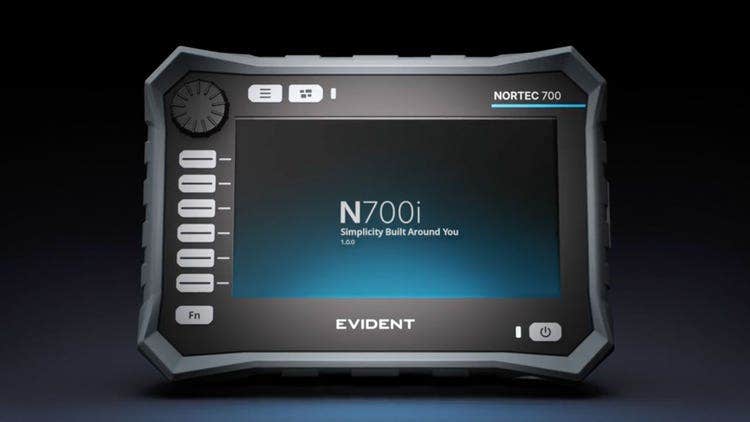

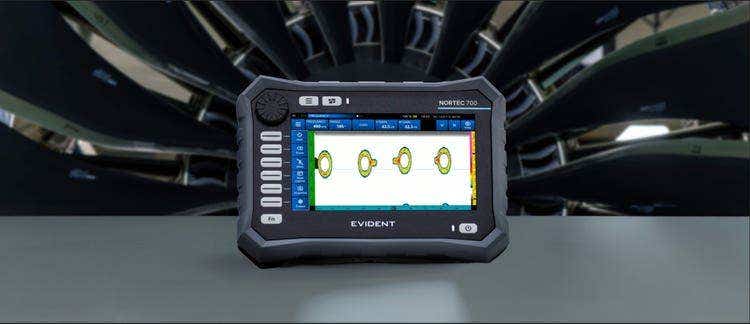

En una única plataforma integrada, el NORTEC™ 700 pone al alcance de la mano la inspección por corrientes inducidas convencional (ECT) y la avanzada tecnología ECA. Una nueva generación de tecnología de sondas de alto rendimiento y obtención de imágenes de alta fidelidad ofrece un manejo intuitivo para inspección con doble frecuencia e inspección de orificios para pernos, reduciendo la curva de aprendizaje y haciendo las inspecciones más rentables que nunca. Desarrollado a partir de necesidades reales del sector, este avance establece un nuevo estándar para las tecnologías de inspección de alta gama.
Detectores de defectos por matriz de corrientes inducidas NORTEC™ 700: Simplicidad pensada para usted
Una solución accesible y unificada de corrientes de Foucault, el detector de fallas por matriz de corrientes de Foucault NORTEC™ 700 combina controles intuitivos con tecnología de sondas de última generación y una imagen de alta fidelidad, para que equipos de todos los tamaños puedan familiarizarse rápidamente y trabajar con confianza incluso en las condiciones más exigentes. Inteligente, escalable y rentable, el detector de defectos por matriz de corrientes inducidas NORTEC 700 está disponible en tres modelos fáciles de usar:

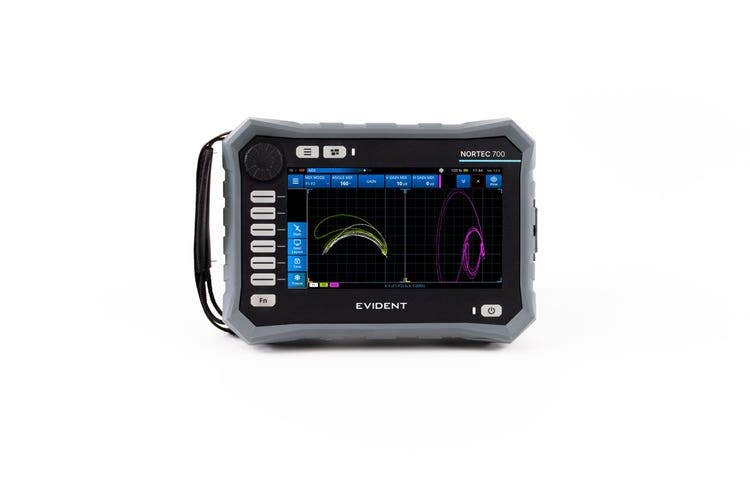

N700: Ensayos por corrientes de Foucault convencionales (ECT) para inspecciones de frecuencia única
N700D: Mayor versatilidad con capacidades mejoradas de doble frecuencia y de inspección de orificios para pernos:
N700i: ECT y la matriz avanzada de corrientes de Foucault (ECA), y la detección de capas
Basada en la probada serie NORTEC 600, los tres modelos comparten el mismo diseño intuitivo, flujos de trabajo simplificados y compatibilidad con el ecosistema digital, lo que garantiza una capacitación sin inconvenientes y una fácil estandarización de la flota.
Pruebas de corrientes de Foucault fáciles desde el inicio
Controles optimizados, una interfaz intuitiva y un diseño cómodo y ligero te ayudan a trabajar más rápido, mantener la concentración y confiar en cada resultado.
El NORTEC 700 ofrece:
Una navegación simplificada
Capacidades de pruebas múltiples

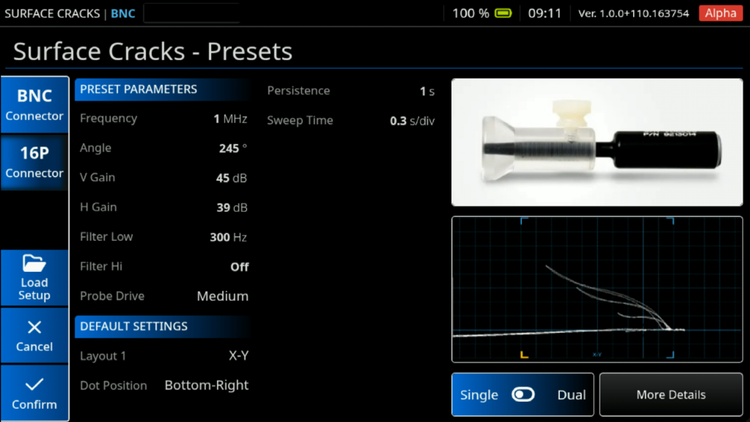

Ajustes preestablecidos inteligentes según la aplicación
Controles híbridos de teclas físicas y pantalla táctil
Portabilidad ligera
Ergonomía mejorada
ECT y ECA en una plataforma integrada sin interrupciones
El NORTEC 700 combina ECT convencional y ECA avanzado en una sola plataforma. Los usuarios pueden transicionar sin esfuerzo entre ECT y ECA utilizando la misma interfaz intuitiva, preservando la continuidad de la configuración y eliminando la necesidad de instrumentos separados.

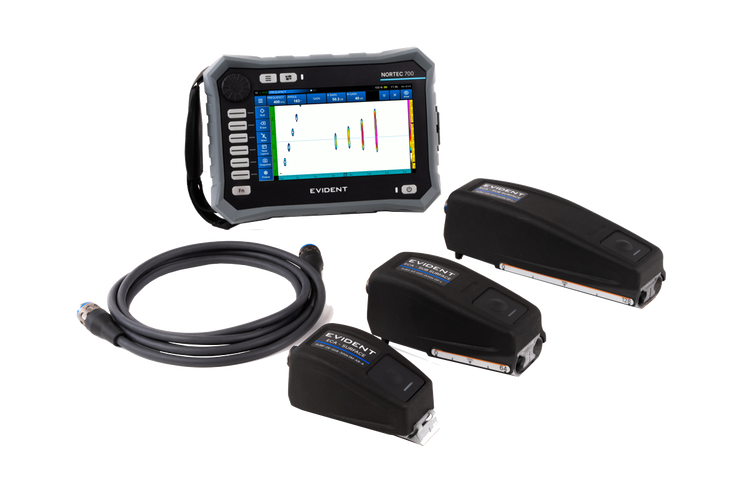

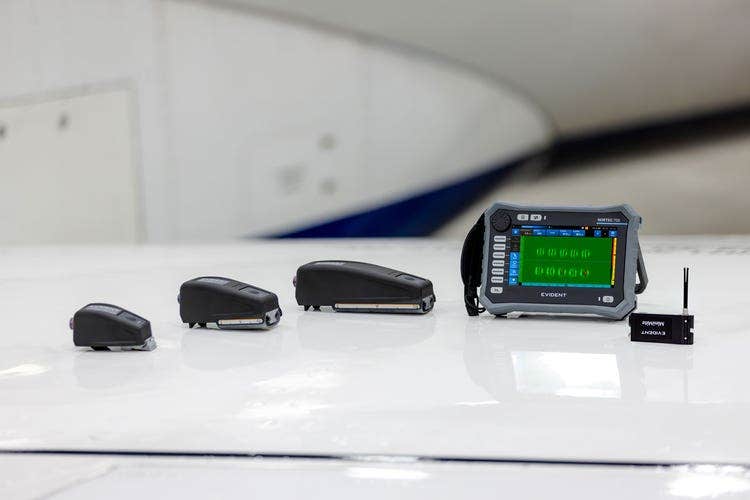

Sondas de corrientes de Foucault multielementos de siguiente generación
La plataforma NORTEC 700 introduce no solo un nuevo detector de defectos, sino una generación completamente nueva de sondas de matriz de corrientes de Foucault (hasta 256 canales) que ofrecen una repetibilidad superior, calidad de señal uniforme entre sondas y una calibración sencilla.

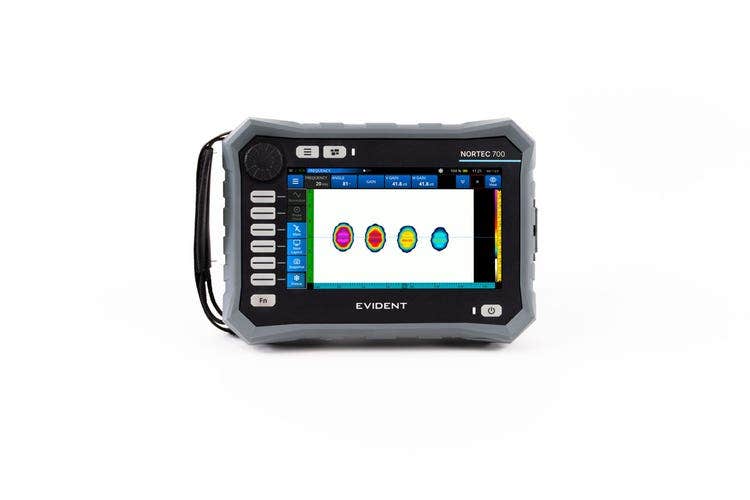

Inspección de orificios para pernos y detección de capas
La detección automática avanzada de capas y el modo de congelación aportan nueva precisión a las inspecciones de orificios para pernos y multiláminas.
Mediante la interpretación inteligente de señales, el N700i puede distinguir con precisión entre las capas de fijación y de material de soporte, así como entre las respuestas a defectos reales, lo que reduce las falsas alarmas y minimiza el retrabajo.

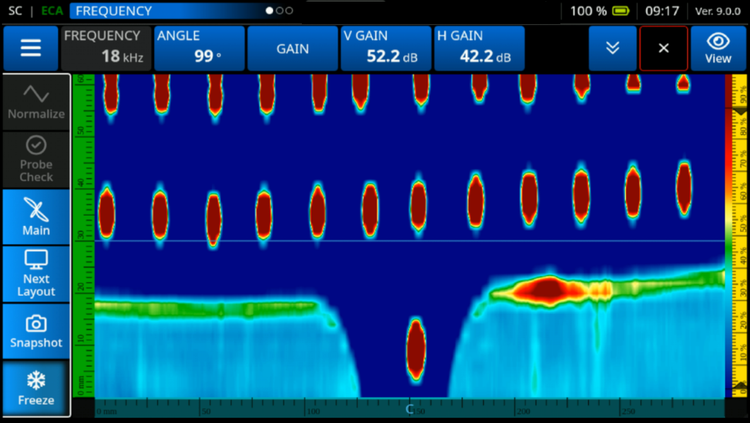

La función Visor de defectos* simplifica la localización de defectos mediante la visualización directa del orificio y la imagen superpuesta del escáner Minimite™.
*Patente pendiente
Un nuevo estándar en la inspección END
El NORTEC 700 combina simplicidad y rendimiento en partes iguales y está disponible en tres modelos versátiles para satisfacer las demandas de inspección en una variedad de aplicaciones aeroespaciales, de defensa, industriales y de manufactura. Las características adicionales también pueden ser activadas remotamente.
Características y modelos
N700
Para usuarios que necesitan aplicar inspección sencilla utilizando la técnica convencional ECT fuera del ámbito aeroespacial:

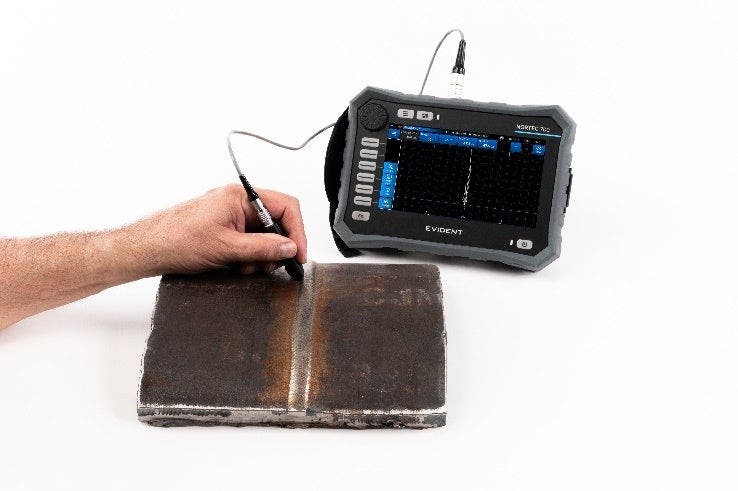

Detección de grietas superficiales y subsuper-ficiales
Medición de conductivida
N700D
Más capacidades usando un N700 convencional mediante la incorporación de un sistema de doble frecuencia. Toda la potencia de ECT sin las imágenes
Detección de grietas superficiales y subsuperficiales
Medición de conductividad

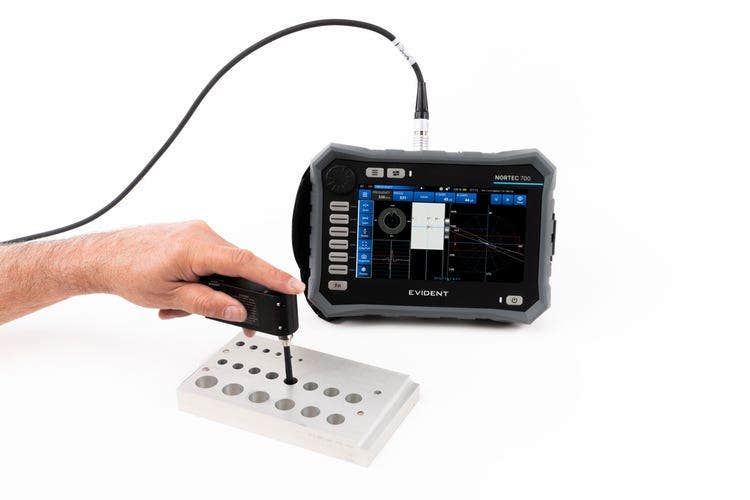

Inspección de orificios de pernos (escáner rotatorio)
Capacidad de doble frecuencia
N700i
Mayor productividad en la inspección por corrientes inducidas, tanto en modo convencional como en modo de matriz. Mayor cobertura de área utilizando la sonda de matriz de corrientes inducidas, proporcionando una interpretación de defectos más visual e intuitiva
Detección de grietas superficiales y subsuperficiales
Medición de conductividad
Inspección de orificios de pernos (escáner rotatorio)
Capacidad de doble frecuencia
Aplicaciones de corrientes de Foucault multielemento (ECA)
Visor de defectos (inspección de orificios para pernos)
Detección automática de capas (inspección de orificios para pernos)

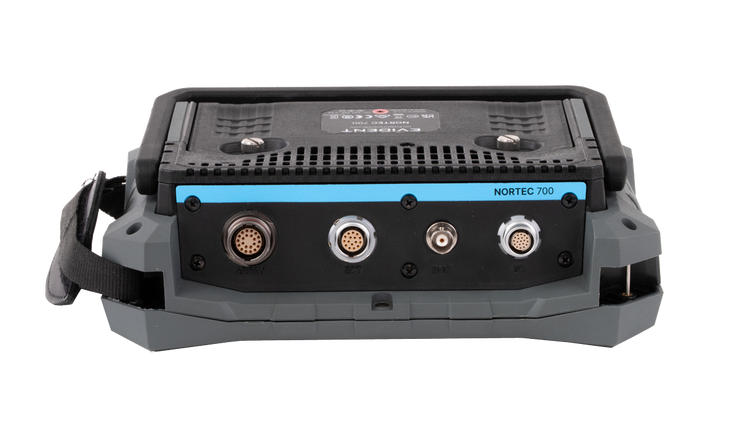

Cuatro conectores
Todos los modelos NORTEC 700 están equipados con un conector universal LEMO® estándar de 16 pines, un conector BNC ECT (balance interno automático), un conector ECA y un conector de E/S (para integración de sistemas); simplemente seleccione el conector en la interfaz de uso sencillo.
El conector LEMO de NORTEC 700 también soporta la tecnología de sondas NORTEC POWERLINK™ (solo para agujeros para pernos e inspecciones de conductividad), que reconoce automáticamente las sondas y predetermina los valores en el instrumento para configuraciones más rápidas.
La claridad visual excepcional mantiene las inspecciones en marcha.
El NORTEC 700 ofrece una claridad visual excepcional que le ayuda a interpretar los resultados más rápidamente y con mayor confianza. Su pantalla de 7 pulgadas de alta resolución y alto brillo se mantiene nítida y legible incluso bajo la luz directa del sol, garantizando una visibilidad constante tanto en interiores como en exteriores. La mejora en el mapeo de colores y la obtención de imágenes en tiempo real destacan los defectos sub-superficiales y las grietas en la superficie, generando patrones inmediatamente reconocibles.
Cada elemento de visualización (desde una interfaz receptiva hasta el contraste y brillo optimizados) se diseñó para mejorar la precisión de la interpretación, reducir la fatiga visual y mantener las inspecciones simples y eficientes.
Selección rápida de diseños
Con el NORTEC 700, es fácil cambiar la vista de diseño utilizando la tecla de acceso directo "Siguiente diseño". Los diseños son seleccionables por el usuario, lo que le permite configurar la pantalla para adaptarla mejor a sus necesidades de inspección. Seleccione entre una variedad de diseños:
Plano de una sola impedancia
Plano de impedancia dual
Barrido (strip chart o gráfico de barras)
Vista 1:1
C-scan
C-scan en cascada
Pantalla dividida (barrido + impedancia)
Visualización todo en uno que presenta hasta tres trazos configurables
Integración sin fisuras de corrientes de Foucault
El NORTEC 700 se integra a la perfección en cualquier sistema de detección integrado por corrientes de Foucault, garantizando una detección de defectos constante incluso en los entornos más exigentes.
Clasificación IP65
Temperatura de funcionamiento de -10 °C a 50 °C (14 °F a 122 °F) a una humedad relativa del 80 %
Filtro de compensación cero continuo

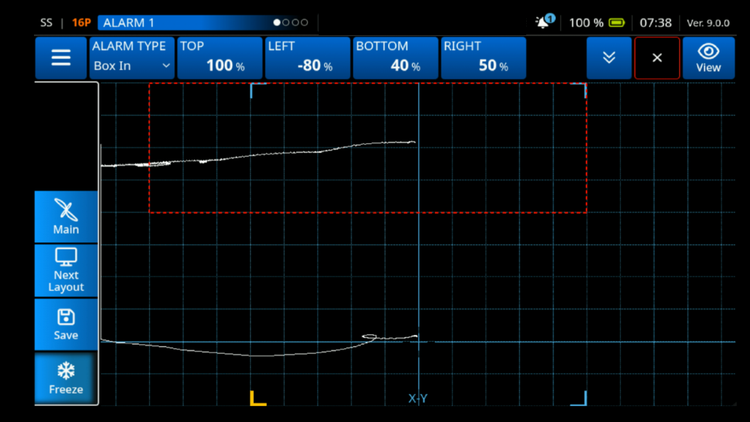

Gráfico de barras (strip chart) con alarma de barrido
Índice de medición de 30 kHz

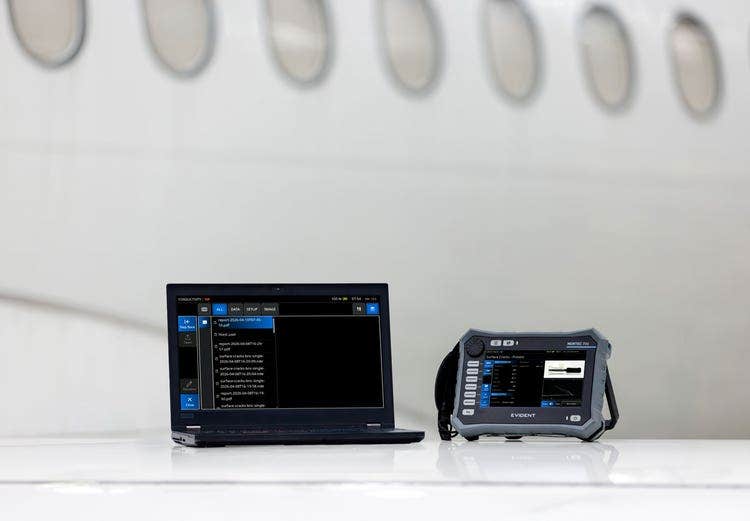

Control remoto desde el software NORTEC PC.
Alarma y entradas digitales.
La visualización del plano de impedancia estándar, el modo de barrido (strip chart o gráfico de barras), C-scan, las divisiones de pantalla, el punto cero ajustable, el marco de definición, la acción mejorada de respuesta de los filtros, la visualización de la señal de referencia y otras características/funciones útiles forman parte del paquete NORTEC 700.
Informes simplificados que garantizan la precisión
El NORTEC 700 simplifica todo el proceso de elaboración de informes con herramientas rápidas y fiables que documentan los resultados de la inspección directamente desde el detector—no se requiere hardware, software ni manejo de datos complejo adicional.
Puede capturar y guardar instantáneas de inspección, parámetros de configuración y datos de señal, asegurando que cada resultado se registre con precisión y esté listo para su revisión.
Ajustes preestablecidos inteligentes según la aplicación
El NORTEC 700 convierte la compleja configuración de la inspección en un proceso guiado e intuitivo. Cada preajuste configura automáticamente los parámetros clave para las sondas y los tipos de inspección seleccionados, eliminando la incertidumbre y reduciendo el tiempo de configuración en cuestión de segundos.
Gracias a las configuraciones predefinidas, los equipos de campo pueden comenzar las inspecciones con una formación mínima, sabiendo que los parámetros ya están optimizados para precisión y cumplimiento. Esta inteligencia integrada garantiza la coherencia entre operadores y turnos, asegura el cumplimiento y reduce drásticamente los errores del operador.

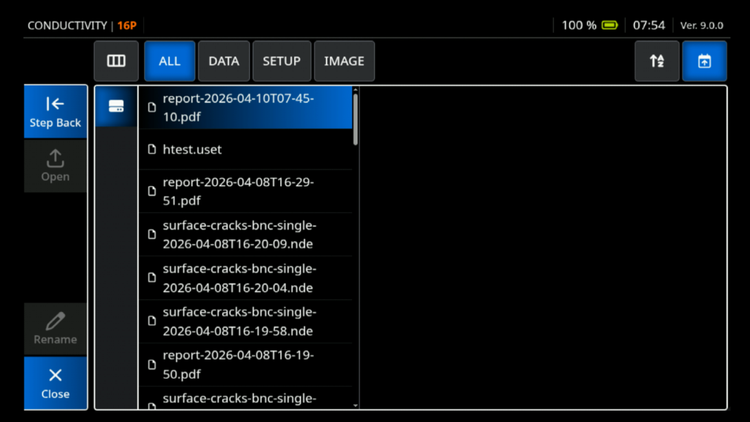

Administración intuitiva de archivos
Genere una vista preliminar, modifique, sobrescriba y elimine archivos de forma fácil mediante el menú File Manager (administrador de archivos) de NORTEC 700. Presenta una función de vista preliminar de archivo que facilita la navegación a través de los diferentes archivos. Al hallar un archivo, éste puede ser recuperado según le convenga. El editor de texto integrado facilita editar los nombres de archivos, revisar la información del usuario y agregar notas durante las inspecciones in situ.
Aplicaciones

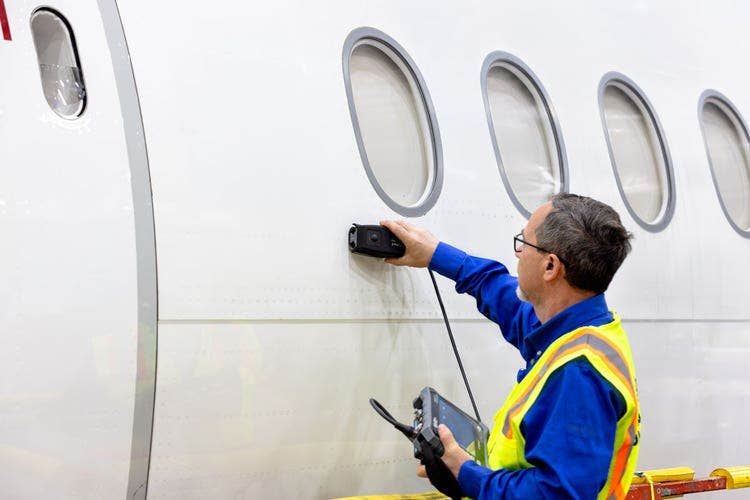

Aeroespacial
El NORTEC 700 simplifica todo el proceso de elaboración de informes con herramientas rápidas y fiables que documentan los resultados de la inspección directamente desde el detector—no se requiere hardware, software ni manejo de datos complejo adicional.
Puede capturar y guardar instantáneas de inspección, parámetros de configuración y datos de señal, asegurando que cada resultado se registre con precisión y esté listo para su revisión.
Defensa
En las condiciones más extremas del planeta, el NORTEC 700 es una herramienta de inspección preparada para la misión, diseñada para estar a la altura. Desde la detección de grietas superficiales hasta la inspección de orificios para pernos y sujetadores, el NORTEC 700 ayuda a los equipos de mantenimiento a gestionar aeronaves, vehículos terrestres, embarcaciones navales y equipos críticos durante turnos prolongados y despliegues remotos.
Industria
El NORTEC 700 proporciona a los equipos de inspección industrial la calidad de señal, la robustez y la flexibilidad necesarias para detectar fallos con precisión y eficiencia, dondequiera que los lleve el trabajo. El NORTEC 700 es especialmente adecuado para la inspección de soldaduras y la inspección de superficies y corrosión en una amplia gama de componentes y materiales industriales.

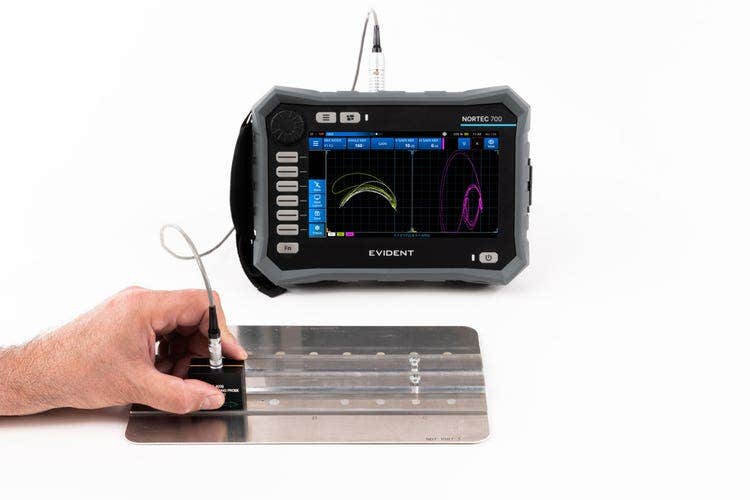

Inspección superficial y subsuperficial (N700, N700D, N700i)
La electrónica de alto rendimiento y una pantalla vibrante proporcionan una calidad de señal sobresaliente para las inspecciones superficiales y subsuperficiales. Se incluyen todas las características estándar para la inspección de frecuencia media a alta: vistas del plano de impedancia, cuadrícula de 10 × 10, barrido (strip chart), múltiples configuraciones de alarma y lift-off automático. Las funciones añadidas incluyen retícula en cruz de punto nulo, cuadrículas finas (expandidas) y tipo malla, y circuito de equilibrio interno automático (para conector BNC).
Consejos de inspección de perforaciones de remaches (N700D, N700i)
La configuración simplificada y el sistema de filtros mejorado, hacen del NORTEC 700 un instrumento ideal para las inspecciones de agujeros para pernos (escáner rotativo). Los filtros están configurados por defecto para proporcionar una respuesta en forma de "figura 6". Los filtros también pueden ser determinados a una respuesta de "figura 8", de requerirse. Para una configuración todavía más fácil, los operadores pueden activar la nueva opción de enlace que ajusta automáticamente la configuración del filtro según los valores de velocidad del escáner.

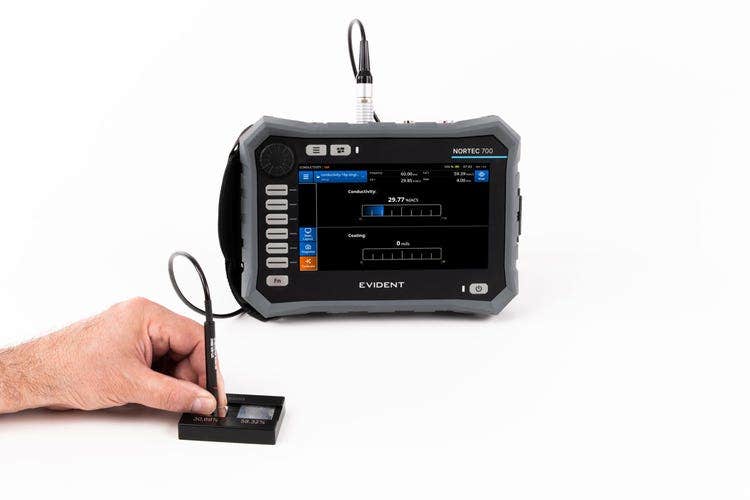

Conductividad y medición del espesor del revestimiento (N700, N700D, N700i)
El modo de conductividad mejorado de NORTEC 700 cuenta con un fácil asistente de calibración que facilita la definición de las referencias de conductividad y del espesor de revestimientos efectuada por el usuario. El NORTEC 700 puede medir la conductividad y el espesor de recubrimientos no conductores de hasta 0,64 mm (0,025 pulgadas) en materiales no ferromagnéticos.

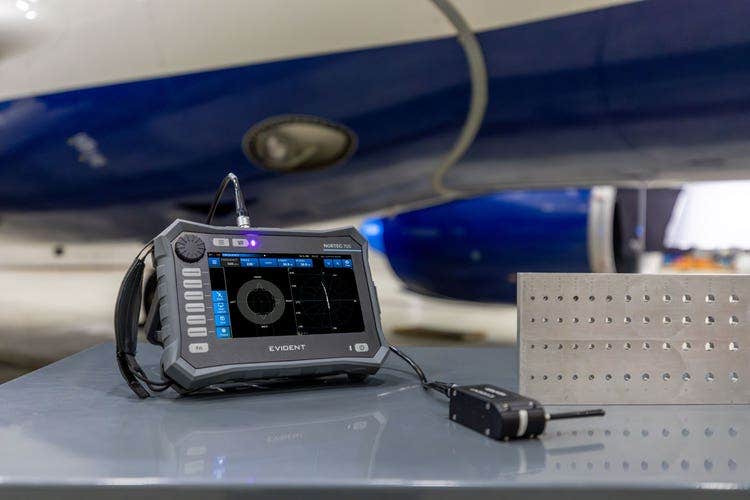

Inspección de orificios críticos (N700D, N700i)
Con el NORTEC 700, la inspección de perforaciones críticas es simple y confiable. Con apoyo para escáneres para perforaciones de remaches industriales, visualización mejorada en modo de cascada C-scan y al cursor de capas, el NORTEC 700 indica fácilmente la ubicación de las fallas en estructuras formadas por capas. Además de estas características, el modelo N700i incluye detección de capas, un visor de defectos y una vista de escaneo C.
Inspección de doble frecuencia (N700D, N700i)

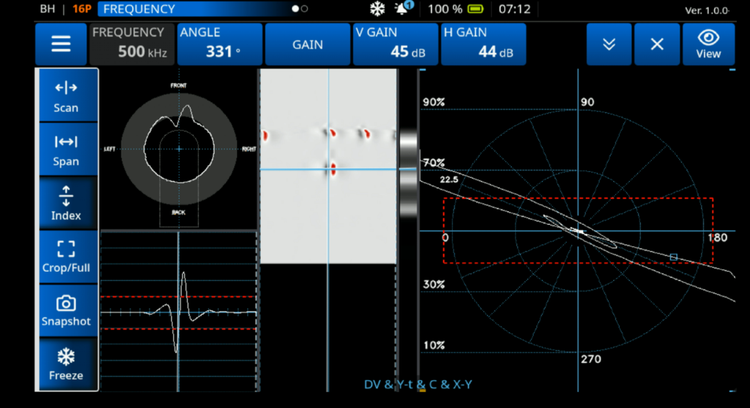

All-in-One Display Una nueva visualización todo en uno presenta hasta tres trazas configurables para la frecuencia 1, la frecuencia 2 y los canales combinados. Cada canal puede ser visualizado como la impedancia o el gráfico de barras, contando asimismo con controles de posición independientes.
Lecturas en tiempo real Gracias al parámetro de lecturas en tiempo real, es posible mostrar hasta dos mediciones de señales (en tiempo real), ya sea en el modo de pantalla estándar o completa. La visualización de una variedad de mediciones revela las diversas características de amplitud y ángulo (fase) de la señal.
Selección de tres mediciones de amplitud pico a pico (horizontal, vertical y de magnitud)
Distancia máxima horizontal o vertical desde un punto cero
Medición del ángulo (fase) de la señal, de pico a pico
Especificaciones
Especificaciones básicas del NORTEC 700
Para obtener una lista completa de las especificaciones, descargue el manual del usuario NORTEC 700 desde el sitio ims.evidentscientific.com.
Dimensiones de la estructura
230,7 mm × 166,9 mm × 71,9 mm (9,1 pulg. × 6,6 pulg. × 2,8 pulg.)
Peso
1,79 kg (3,95 lb), incluyendo la batería de iones de litio
Índice de protección
Clasificación IP65
Modelo y tipo de batería
600-BAT-L-2 (iones de litio) [U8760058]
Autonomía de la batería
Mínimo 8 horas para inspecciones estándar de ECT
Temperatura de funcionamiento
Temperatura de funcionamiento de -10 °C a 50 °C (14 °F a 122 °F) a una humedad relativa del 80 %
Temperatura de almacenamiento
De -20 ºC a 50 °C (de -4 °F a 122 °F) (con baterías)
Tipo de pantalla
LCD de 7 pulg. TFT (pantalla de cristal líquido con transistor de película fina)
Dimensión de pantalla (altura × ancho, diagonal)
154,2 mm × 85,9 mm, 177,8 mm (6,1 pulg. × 3,4 pulg., 7,0 pulg.)
Energía (voltaje de entrada CC)
24 V CC (60 W)
Conector de alimentación de CC
Circular, adaptador de pin de 2,5 mm, positivo en el centro
Almacenamiento de datos
Almacenamiento interno de 64 GB
Wi-Fi
Opcional
Conexión Bluetooth
Opcional
Banda de frecuencias
De 5 Hz a 12.5 MHz
Ganancia
0-100 dB; incrementos de 1 dB; vinculados e independientes, verticales y horizontales
Cantidad de alarmas
3 (independientes)
Tipos de alarma disponibles
Opciones de BOX [cuadrado] (forma rectangular), POLAR (forma circular), SECTOR [área] (forma triangular), SWEEP [barrido] (basada en el tiempo), CONDUCTIVITY [conductividad] y COATING THICKNESS [espesor de revestimiento].
Ángulo
0–359.9°
Capacidad de la matriz
Hasta 128 intervalos de tiempo
Cantidad de entradas
2
Resistencia ante caídas
Método 516.6, Procedimiento IV según prueba de 26 caídas con embalaje de expedición.
Resistencia a impactos
Norma MIL-STD-810F, Método 516.5, Procedimiento I, 6 ciclos por cada eje, prueba ante impacto de semionda sinusoidal de 15g a 11 ms.
Resistencia a vibraciones sinusoidales
Norma MIL-STD-810F, Método 514.5, Procedimiento I, Anexo C, Figura 6, exposición general: 1 hora por cada prueba de vibración de eje.
Filtros
Paso bajo: De 10 Hz a 2000 Hz y ancho de banda. Paso alto: Desactivado o de 5 Hz a 1000 Hz, seleccionable por el usuario en un tipo de filtro constante de "Figura 6" o "Figura 8".
Voltaje de excitación
2 V pico a pico, 4 V pico a pico, 8 V pico a pico (bajo, medio, alto)
Resolución de datos
32 bits
Frecuencia de muestreo
Hasta 30 kHz.
Conectividad
Puerto periférico USB-C (compatible con USB 2.0, USB 3.0, DisplayPort en modo alternativo USB, Ethernet sobre USB 2.0 con adaptador externo opcional)
Wi-Fi/Bluetooth
Conector de E/S de 19 pines
Tipos de sonda
Absoluta y diferencial en la configuración puente o reflexión. El equipo es totalmente compatible con las sondas PowerLink NORTEC, así como con otras sondas principales y accesorios auxiliares.
Recursos
Conocimiento
Simplicidad pensada para usted: El nuevo detector de defectos por matriz de corrientes de Foucault NORTEC 700
Diseñado a partir de aportes reales, el detector de defectos NORTEC™ 700 pone nuevos niveles de usabilidad, rendimiento y asequibilidad de la tecnología de corrientes de Foucault al alcance de más clientes de aviación, MRO, ISP y OEM que nunca antes. Con el NORTEC 700, las inspecciones convencionales de corrientes de Foucault (ECT) y avanzadas de arreglo de corrientes de Foucault (ECA) ahora están disponibles en una sola plataforma integrada, atendiendo una variedad de aplicaciones en los sectores aeroespacial, defensa, industrial y manufacturero.
