Inspeccionar las soldaduras de tuberías ya es bastante complicado sin tener que lidiar con equipos de escaneo voluminosos y excesivamente complicados que ralentizan el trabajo. Cuando desarrollamos el escáner AxSEAM™, nuestro objetivo era simplificar las inspecciones de soldaduras longitudinales para los profesionales de los ensayos no destructivos (END). Los comentarios abrumadoramente positivos confirmaron

Ahora, hemos incorporado varias innovaciones al escáner HSMT‑Flex, nuestra solución de confianza para la inspección de soldaduras circunferenciales. Y para condiciones aún más exigentes, el HSMT-Flex ahora también está disponible en una versión para altas temperaturas, diseñada para funcionar en superficies de hasta 350 °C (662 °F) sin necesidad de detener los activos.

Una solución probada, ahora más inteligente y adaptable.

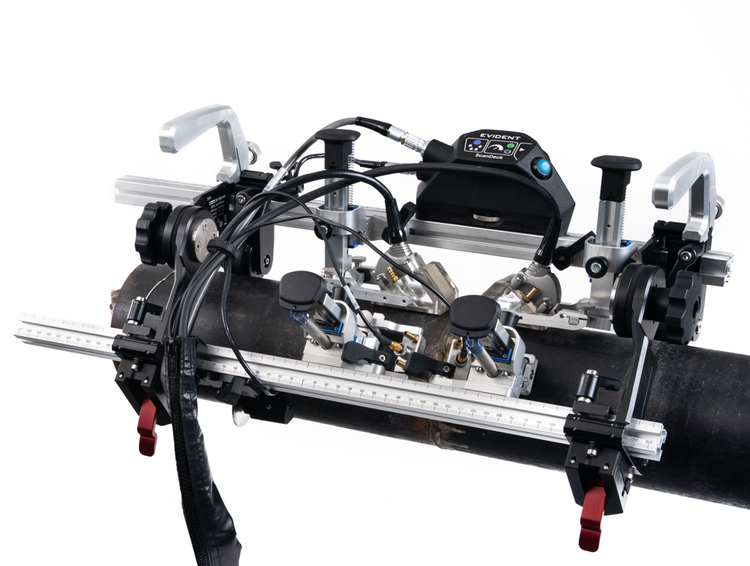

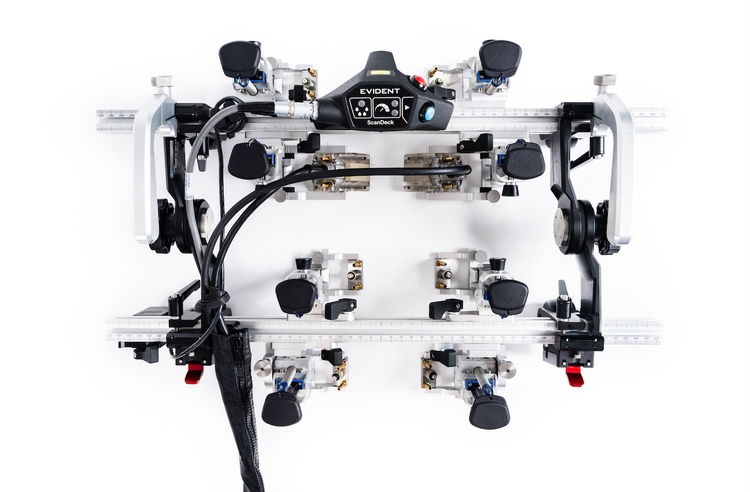

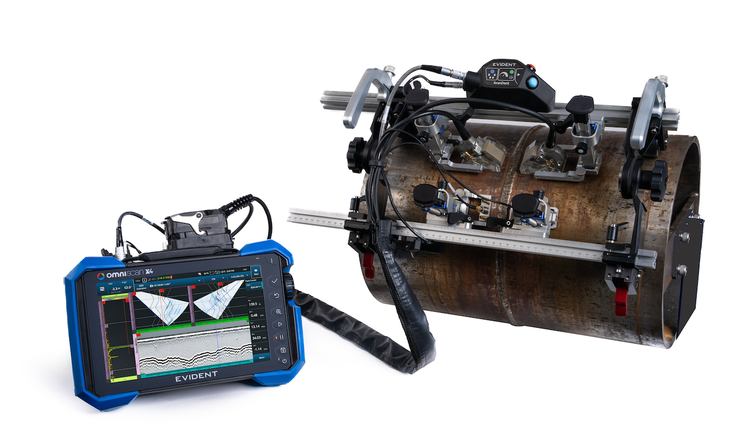

El escáner HSMT‑Flex es una herramienta probada en el campo que utilizan los inspectores de tuberías desde hace dos décadas. Diseñado para realizar ensayos ultrasónicos estables y codificados en un solo eje en soldaduras circunferenciales, es compatible con sondas de matriz en fase (PA), difracción por tiempo de vuelo (TOFD) y sondas UT convencionales. Se puede configurar para alojar hasta ocho sondas con el fin de aumentar la cobertura al inspeccionar materiales más gruesos y se adapta a tuberías de tan solo 114 mm (4,5 pulgadas) de diámetro.

Con las últimas actualizaciones, el escáner HSMT‑Flex ahora ofrece:

• Módulo ScanDeck™ para retroalimentación de escaneo en tiempo real y operación remota OmniScan

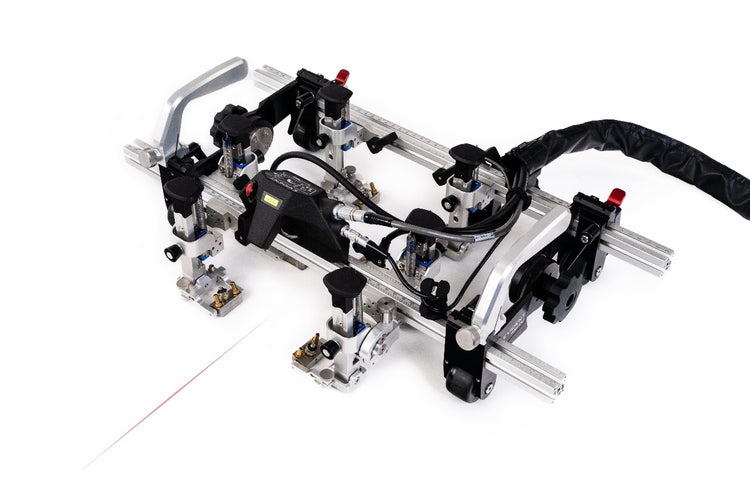

• Guía láser integrada para una alineación intuitiva de la línea central de soldadura
• Soportes de sonda optimizados con resorte y ajustes rápidos sin herramientas
• Sistema de frenado que permite mantener el escáner estable y preservar la integridad de los datos mientras se manipula el instrumento
• Funcionamiento sin necesidad de herramientas y nuevo sistema de gestión de cables con cremallera para reconfiguraciones más rápidas y sencillas

Minimice el tiempo de configuración con ajustes sin herramientas

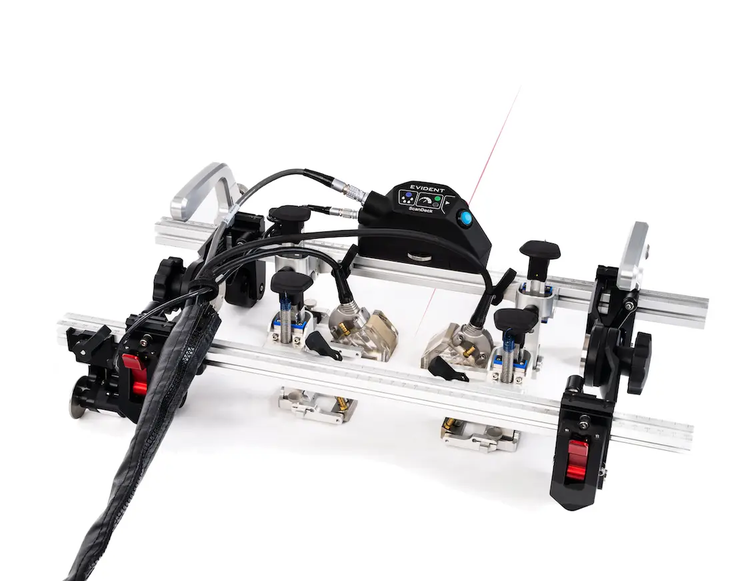

Rediseñado para ofrecer mayor velocidad y flexibilidad, el escáner HSMT-Flex ahora permite un funcionamiento y una reconfiguración completos sin necesidad de herramientas ni tuercas de cola de milano. Este enfoque optimizado ayuda a reducir el tiempo de configuración y simplifica los ajustes sobre el terreno.

Los ajustes sin herramientas incluyen el funcionamiento o reposicionamiento de los siguientes componentes:

• Soportes de sondas
• Codificador
• Sistema de gestión de cables
• Módulo ScanDeck
• Mecanismo de freno
• Asas
• Marco deslizante a lo largo de la barra y sustitución de la longitud de la barra

Obtenga datos de calidad en la primera pasada

Diseñados para ofrecer precisión y consistencia, los soportes de sonda pivotantes con resorte ayudan a mantener un acoplamiento óptimo y minimizan el juego mecánico. Esto garantiza una gran integridad de la señal y reduce la probabilidad de que se pasen por alto defectos.

Con soporte para múltiples configuraciones de sondas y accesorios como la guía láser, el escáner HSMT-Flex le ayuda a mantenerse alineado con la soldadura y lograr la cobertura necesaria, sin conjeturas.

Aumentar la autonomía y la eficiencia de las inspecciones

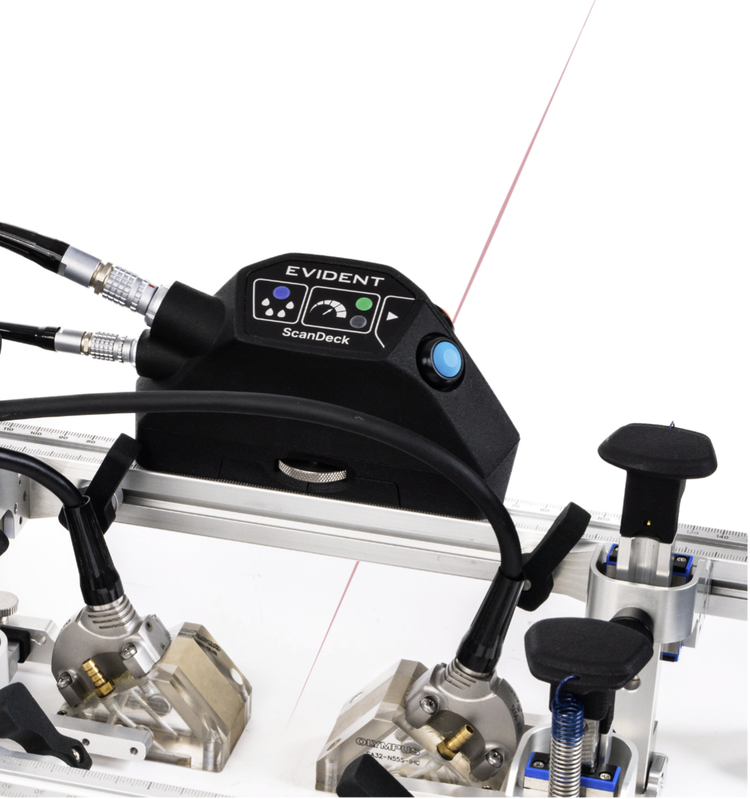

Para un mayor control, se puede utilizar el módulo opcional ScanDeck para iniciar de forma remota la adquisición en el OmniScan. También supervisa el acoplamiento y la velocidad de exploración en tiempo real, alertando a los inspectores si es necesario realizar ajustes.

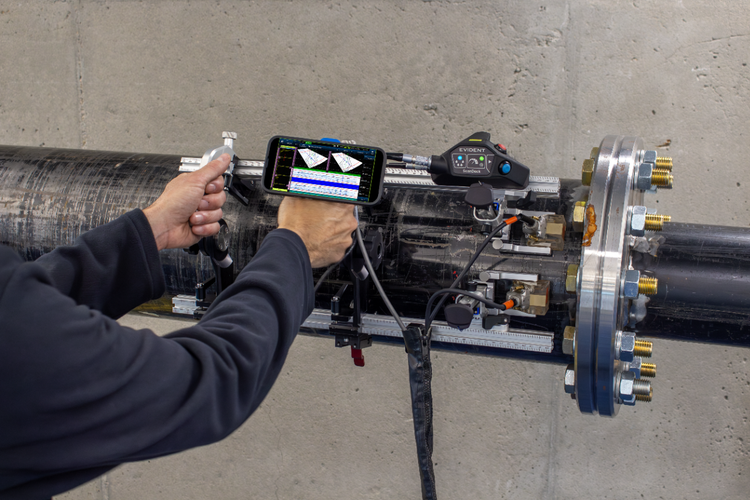

Cuando se combina con un soporte para smartphone que se puede instalar en las asas del escáner, los datos adquiridos se pueden ver en directo mediante la aplicación OmniScan™ X4 RCS, lo que permite realizar escaneos prácticos sin tener que dividir la atención entre varios dispositivos.

Diseñado para condiciones de campo, ahora también para altas temperaturas

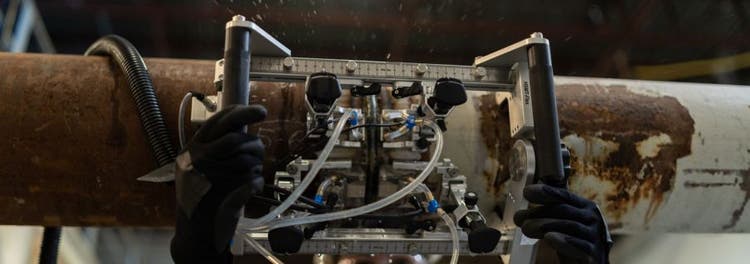

Resistente pero ligero, el marco de aluminio del escáner, las ruedas magnéticas y el sistema integrado de gestión de cables están diseñados para soportar entornos difíciles. Estas actualizaciones mecánicas ayudan a minimizar las necesidades de mantenimiento y le permiten mantener su productividad con menos interrupciones.

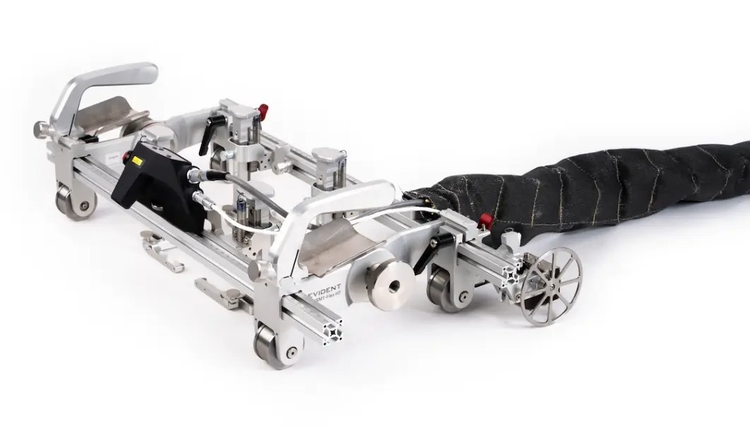

Ahora también disponible en un modelo para altas temperaturas, el escáner HSMT-Flex permite realizar inspecciones fiables de superficies calientes, como tuberías de proceso, tanques y recipientes a presión, a temperaturas de hasta 350 °C (662 °F) o 300 °C (572 °F) para el escaneo continuo cuando se utiliza el módulo ScanDeck. Esto permite a los inspectores identificar posibles problemas antes de la parada, lo que reduce el tiempo de inactividad y mejora la eficiencia de la planificación.
