Avances en ultrasonido por arreglo de fases portátil para aplicaciones aeroespaciales
Las pruebas no destructivas (NDT) desempeñan un papel fundamental en el mantenimiento de la integridad estructural, la aeronavegabilidad y la seguridad a largo plazo de las aeronaves. Los componentes y conjuntos críticos se inspeccionan continuamente para verificar su correcto funcionamiento y cumplimiento durante toda la vida útil de la aeronave. A medida que evolucionan los diseños de las aeronaves—impulsados por el mayor uso de materiales compuestos, geometrías complejas y técnicas de unión avanzadas—las tecnologías de inspección deben evolucionar a la par para enfrentar estos nuevos desafíos.

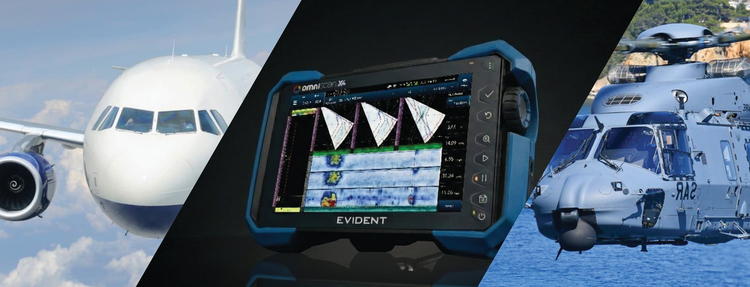

OmniScan X4 Detector de defectos por arreglo en fase multitecnología para ensayos no destructivos aeroespaciales
La industria aeroespacial requiere soluciones de inspección que sean precisas, adaptables y eficientes, ya sea implementadas en la planta de fabricación o durante el mantenimiento en servicio. En su seminario web más reciente, Evident, “OmniScan™ X4: El segmento titulado “Avances en arreglos en fase portátiles para aplicaciones aeroespaciales” analizó cómo la plataforma de ensayos ultrasónicos por arreglo en fase (PAUT) OmniScan X4 satisface estos requisitos. La sesión destacó las capacidades multitecnológicas del sistema, las técnicas avanzadas de obtención de imágenes y los flujos de trabajo de software integrados, ilustrando cómo el OmniScan X4 respalda la fabricación aeroespacial, el ensamblaje final y las inspecciones de mantenimiento.
El seminario web fue dirigido por Florin Turcu, ingeniero de aplicaciones sénior en END, y Benoit Cabirol, líder de aplicaciones de producto END. Su presentación combinó una descripción técnica de la plataforma con ejemplos de uso práctico, demostrando cómo la portabilidad mejorada, el rendimiento de imágenes y el análisis digital contribuyen a realizar inspecciones aeroespaciales más confiables, repetibles y eficientes.
El panorama de la inspección aeroespacial y los desafíos de los END
La inspección aeroespacial abarca todo el ciclo de vida de una aeronave, desde la verificación de la materia prima y la fabricación de componentes hasta el ensamblaje final y el mantenimiento en servicio. A los inspectores se les exige rutinariamente detectar corrosión, fisuración, desunión, delaminación, variaciones de espesor y otras discontinuidades en materiales como aleaciones de aluminio o titanio, polímeros reforzados con fibra de carbono (CFRP) y estructuras híbridas.
Para abordar esta variedad de escenarios de inspección, los inspectores aeroespaciales deben ser competentes en múltiples métodos ultrasónicos y utilizar equipos diseñados para un rendimiento constante, versatilidad y facilidad de operación. Como enfatizan Florin y Benoit, otras técnicas, como Eddy Current y Eddy Current Array, pueden utilizarse para abordar más desafíos de inspección aeroespacial. Sin embargo, el detector de defectos OmniScan X4 está diseñado para ser compatible con muchas aplicaciones utilizando una amplia variedad de sondas de matriz en fase o ultrasónicas, escáneres y técnicas.
En la inspección aeroespacial, se trabaja con una amplia variedad de materiales, tipos de defectos y etapas de inspección, por lo que depender de un solo método de inspección rara vez es suficiente.
El OmniScan X4: Una plataforma portátil de matriz de fases para el sector aeroespacial

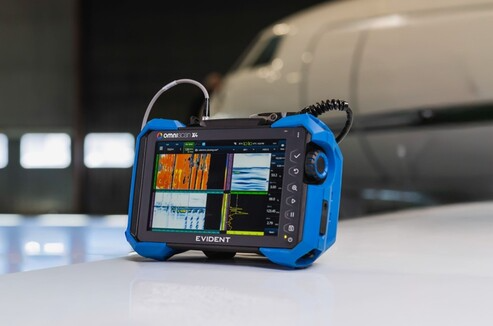

El detector de fallas portátil de matriz de fases OmniScan X4 de Evident fue el centro de atención del seminario web. Diseñada tanto para inspecciones manuales como automatizadas, la plataforma incorpora electrónica de alto rendimiento, capacidad multicanal y modos de imagen avanzados en un formato resistente y preparado para el trabajo en campo.
Florin y Benoit señalaron que el OmniScan X4 no está limitado a una sola aplicación. En cambio, funciona como una plataforma flexible de inspección que puede adaptarse al control de calidad de fabricación, la inspección del ensamblaje final y al mantenimiento preventivo o correctivo. Esta adaptabilidad es particularmente valiosa en entornos aeroespaciales, donde los requisitos de inspección varían significativamente según el fuselaje, los motores y los componentes estructurales.

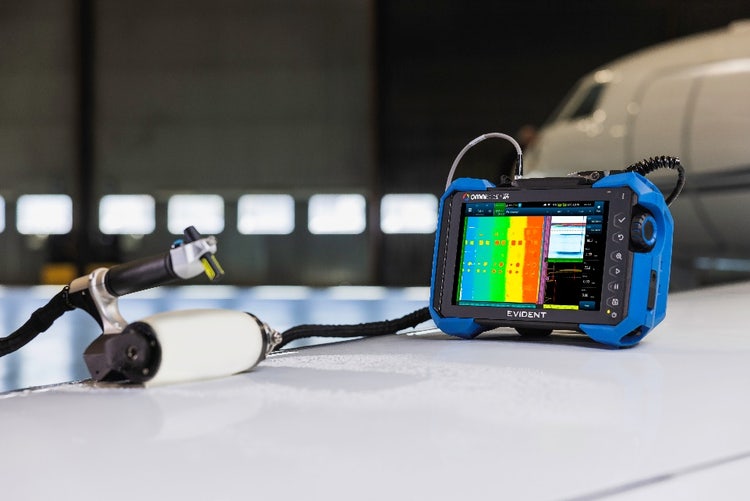

El seminario web incluyó una demostración en vivo de la inspección de paneles compuestos utilizando una técnica de inmersión local que combinó el escáner RollerFORM™ con el OmniScan X4.
Inspección de paneles compuestos de CFRP mediante RollerFORM e inmersión local
Las estructuras compuestas son cada vez más frecuentes en las aeronaves modernas y presentan distintos desafíos de inspección. Un segmento clave del seminario web se centró en la inspección de paneles compuestos, lo que refleja su creciente importancia a medida que los fabricantes continúan expandiendo el uso de materiales compuestos.

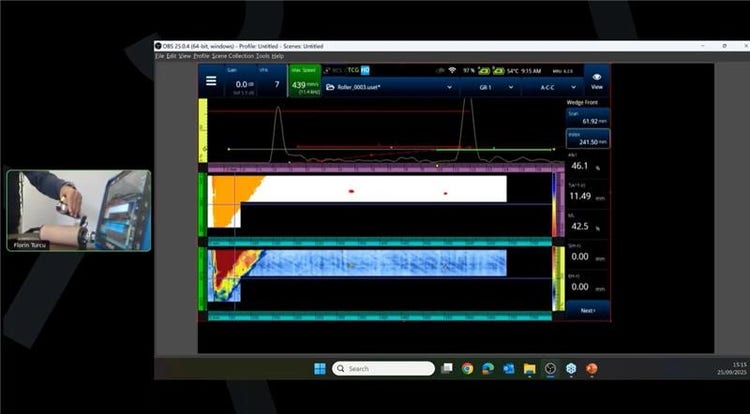

Durante una demostración en vivo, Florin realizó una inspección utilizando el escáner RollerFORM en combinación con el OmniScan X4, ilustrando una técnica de inmersión local. A diferencia de los sistemas convencionales de inmersión, este enfoque emplea una columna de agua cerrada integrada en la rueda del escáner. Este diseño proporciona un acoplamiento acústico constante mientras minimiza el uso de agua, una ventaja práctica tanto para entornos de producción como para operaciones de mantenimiento de aeronaves. La técnica permite la detección confiable de delaminaciones y desprendimientos, pero también admite la medición de espesores en un área grande.
La demostración puso de relieve varias ventajas técnicas de este enfoque, incluyendo una mejor resolución cerca de la superficie, capacidad de trabajar con grandes aperturas mediante sondas de 64 o 128 elementos, frecuencias de operación que suelen oscilar entre 1 y 5 MHz, y una cobertura eficiente de grandes superficies compuestas.
“La inmersión local utilizando X4 y RollerFORM es una alternativa práctica y eficiente a las configuraciones de inmersión total, especialmente en entornos de fabricación y mantenimiento aeroespacial.”

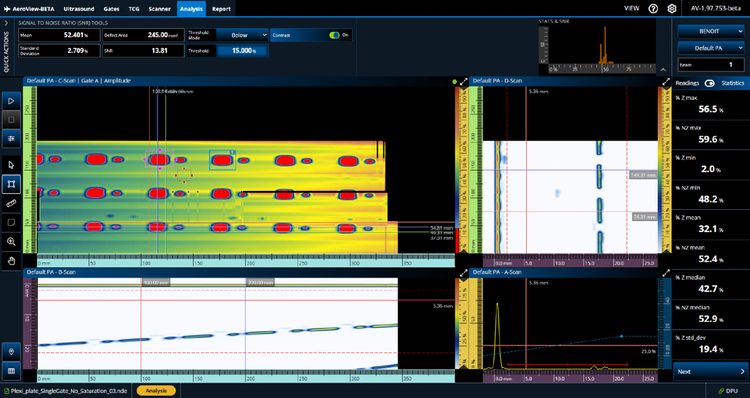

Las funciones destacadas de AeroView-Analysis incluyen un administrador de diseño personalizado, un editor de paleta personalizado, ajuste de ganancia de análisis, TCG suave, medición a mano alzada, notas adhesivas y tabla de indicaciones.
De la recopilación de datos a la obtención de conclusiones Software de análisis AeroView-Analysis
La adquisición de datos de inspección de alta calidad es solo una parte del proceso de inspección aeroespacial. El análisis, la interpretación y la presentación de informes eficaces de esos datos son igualmente fundamentales.
Como parte del seminario web, Benoit presentó AeroView™-Analysis, el entorno de software de Evident para el análisis de datos de ultrasonido phased array (UT/PAUT). Desarrollado para respaldar los flujos de trabajo de inspección aeroespacial, AeroView-Analysis proporciona herramientas para una evaluación detallada y informes estandarizados. Las características clave incluyen diseños y paletas de colores personalizables, ganancia de análisis y ganancia suave corregida en el tiempo (TCG), herramientas para dimensionamiento y anotación a mano alzada, tablas de indicaciones con resúmenes estadísticos, herramientas de análisis de relación señal-ruido (SNR) y generación automatizada de informes. Además, el software permite mostrar todas las vistas en una escala 1:1, lo que ayuda a los inspectores a mantener la precisión espacial al evaluar el tamaño y la ubicación de las fallas.
AeroView-Inspection en la práctica
Benoit demostró AeroView-Inspection, el software para PC de Evident, conectado a un OmniScan X4 para adquirir datos repetitivos o de gran volumen.
La demostración incluyó inspecciones realizadas con sondas de proximidad a la pared montadas en un escáner Glider XY. Esta configuración está optimizada para la resolución cerca de la superficie y es ideal para la inspección de pieles delgadas, estructuras adheridas y fallas subsuperficiales. También está diseñado para minimizar las zonas muertas cerca de la superficie y soportar configuraciones de inspección manuales y automatizadas.
En conjunto, AeroView-Inspection, sondas para zonas cercanas a la pared y cuñas especializadas permiten a los inspectores aeroespaciales detectar pequeños defectos que de otro modo podrían quedar ocultos por zonas muertas próximas a la superficie.

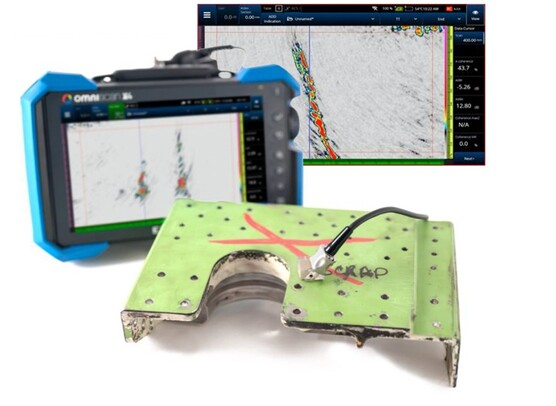

El seminario web incluyó una demostración en vivo de detección y evaluación de grietas en una pieza de aluminio utilizando PCI (Phase Coherence Imaging, imágenes de coherencia de fase), que mejora las puntas y ramificaciones de las grietas en la imagen resultante.
Imágenes avanzadas para la industria aeroespacial TFM y Imagen de Coherencia de Fase
El último segmento técnico del seminario web se enfocó en técnicas avanzadas de imagen, con especial énfasis en la Imagen de Coherencia de Fase (PCI). A diferencia de los métodos tradicionales de imagen basados en la amplitud, PCI aprovecha la información de fase para mejorar la visibilidad de las puntas de las grietas y las ramificaciones. Esta capacidad es especialmente útil para evaluar grietas por fatiga en estructuras de aluminio, una preocupación común en las flotas de aeronaves envejecidas.
Benoit y Florin demostraron que PCI está integrado en el OmniScan X4. Además, la función de ajustes preestablecidos de aplicación incorporada en el dispositivo permite a los inspectores sentirse seguros con esta nueva técnica de imagen. El contraste y la claridad mejorados que proporciona PCI permiten una caracterización más precisa de defectos y una toma de decisiones de mantenimiento más exacta.
Un enfoque unificado para los flujos de trabajo aeroespaciales de END
Una conclusión principal del seminario web sobre OmniScan X4 fue la importancia de un ecosistema integrado de END. El hardware, las sondas, los escáneres y el software de Evident se han diseñado para integrarse en un flujo de trabajo unificado, desde la adquisición de datos con OmniScan X4 hasta el análisis y la generación de informes con el software AeroView.
Desde técnicas avanzadas de inspección de materiales compuestos hasta flujos de trabajo de análisis integrados, el ecosistema OmniScan X4 marca una transición hacia procesos de inspección aeroespacial más conectados y uniformes. Para las organizaciones aeroespaciales, este enfoque permite una mayor repetibilidad en la inspección, una mejor detección y caracterización de defectos, capacitación y despliegue más eficientes, y una mejor trazabilidad y documentación.
«El verdadero valor en la END aeroespacial radica en la versatilidad: un solo sistema capaz de soportar múltiples métodos y flujos de trabajo PAUT para inspeccionar distintos materiales conforme evolucionan las necesidades de inspección.»
OmniScan X4: Seminario web sobre avances en arreglo de fases portátil para aplicaciones aeroespaciales con los expertos de Evident Florin Turcu y Benoit Cabirol
Vea este seminario web a pedido para obtener una visión en profundidad sobre cómo los avances recientes en la tecnología de matriz en fase portátil están influyendo en la inspección aeroespacial y vea cómo el OmniScan X4 facilita la inspección de estructuras aeroespaciales cada vez más complejas.
