Phased Array UT Data Acquisition and Analysis Software for Aerospace
AeroView™ software enables you to acquire and analyze phased array and ultrasonic testing (PAUT) data of inspections performed at 0 degrees with an overlap. This software is specially designed to facilitate the analysis of aviation and aerospace inspection data, for both manufacturing and maintenance applications. It provides you with optimized layout and readings management and advanced analysis tools to ease interpretation of the acquired data and help ensure compliance with the specifications.
-
Software Downloads:
AeroView
Agilice su flujo de trabajo con AeroView Inspection
Con una licencia para el módulo de software AeroView Inspection, puede adquirir datos PAUT directamente en una PC a través de una unidad OmniScan X4, eliminando la necesidad de transferir sus datos. Para incrementar la productividad, el módulo AeroView Inspection proporciona la flexibilidad para analizar una pieza bajo inspección mientras se ejecuta el escaneo de otra; por tanto, dos casos pueden abrirse al mismo tiempo en un(a) PC.
El dispositivo OmniScan X4 se ejecuta como una caja negra (al usar la aplicación OmniScan Black), y la inspección se ejecuta en el módulo AeroView Inspection del PC. Puede crear su configuración con el software ScanPlan a fin de adaptar sus diseños de pantalla y paletas (de colores). Calibre su sistema con ayuda de un bloque de referencia y estará listo para iniciar. Todos los datos se almacenarán en su PC.
El módulo de software AeroView Inspection es compatible con todos los modelos Omniscan X4 y las unidades de adquisición Quickscan iX PA+.
Ecosistema del software AeroView
El módulo de software AeroView Analysis es compatible con el formato de datos .nde. Puede usarlo para analizar los datos PA y UT, cuya adquisición se ejecutó en cero grados con superposición, usando los siguientes instrumentos y el módulo de software de inspección:
- Serie OmniScan X3 (todos los modelos)
- Detectores de defectos OmniScan X4 (todos los modelos)
- Módulo de software AeroView Inspection (sirve para manejar una unidad OmniScan X4)

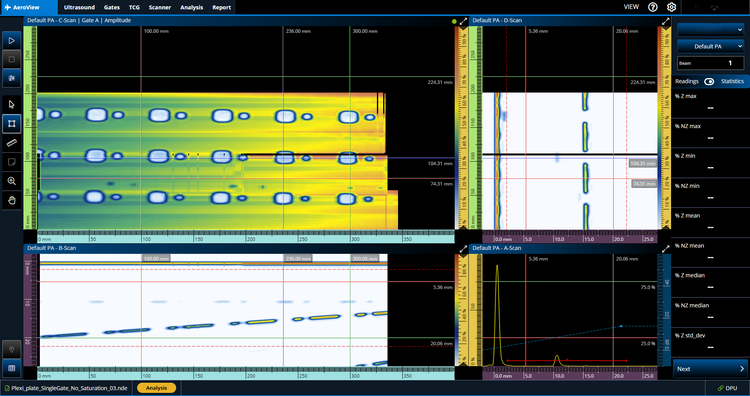

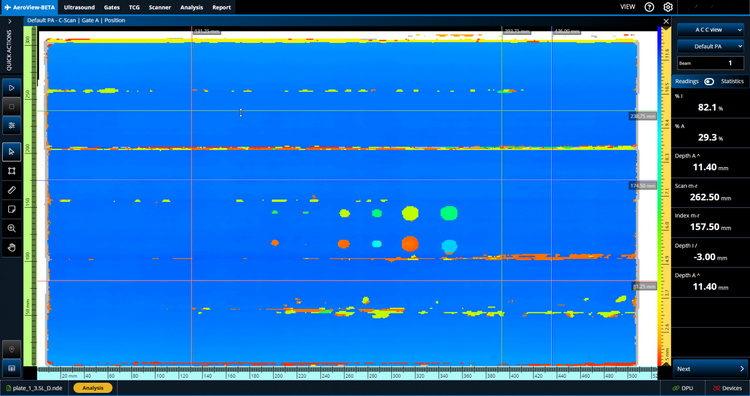

Herramienta de software optimizada para el campo aeroespacial y de la aviación
Personalice su diseño de pantalla, lecturas y paletas de colores para adecuarlas a sus necesidades.

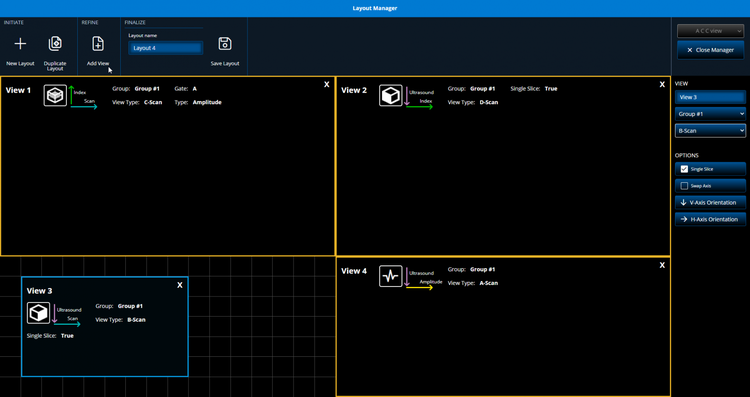

Administrador de diseños
Simplemente alterne entre las opciones de diseño que ofrece el menú dedicado.
Administrador de lecturas

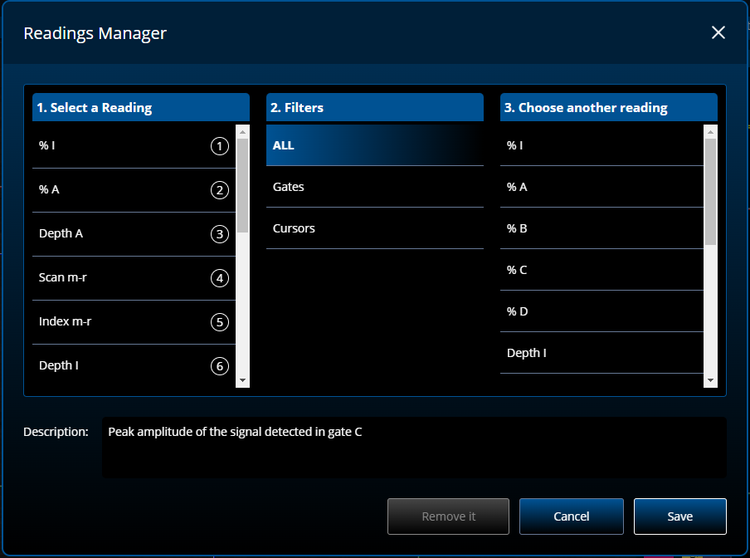

Escoja qué lecturas desea visualizar en el panel Lecturas (Readings) de la derecha.

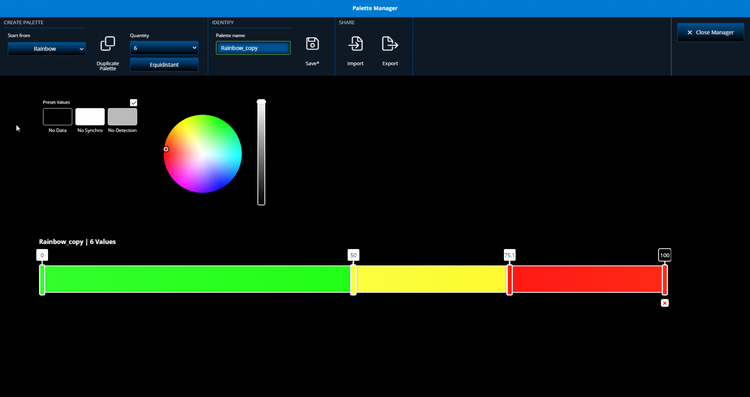

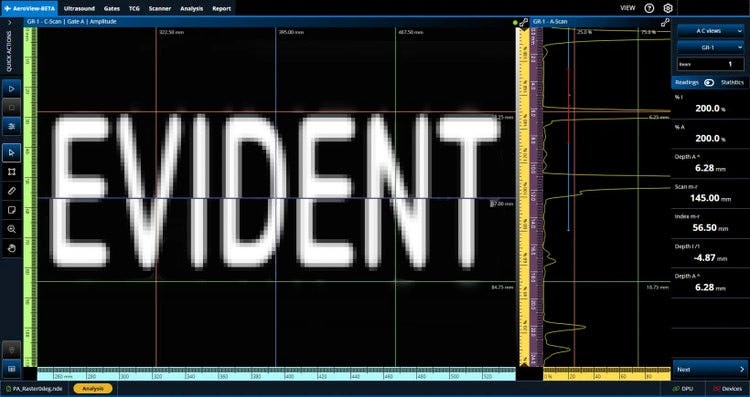

Administrador de paletas
Personalice la paleta de colores, o importe una paleta y guárdela.
Modifique y guarde un diseño de pantalla personalizado en función de sus necesidades o para cumplir con ciertas especificaciones del fabricante.
Análisis profundos de los defectos para decisiones fiables
Saque provecho de las herramientas analíticas del software para mejorar su potencial de caracterización de defectos.

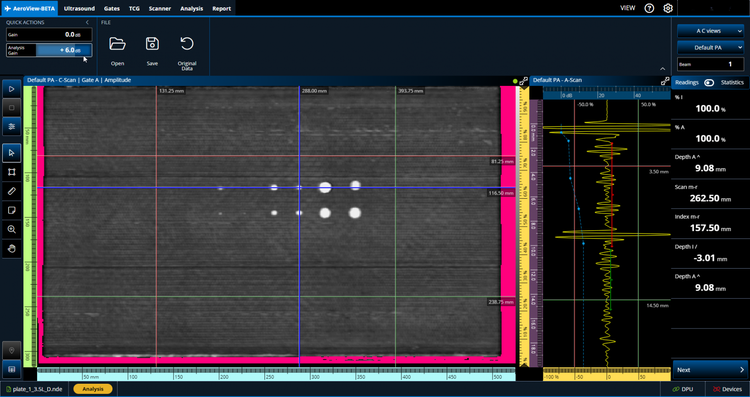

Aumento/disminución de ganancia durante los análisis
El parámetro Analysis Gain le permite aumentar o disminuir el valor de ganancia para afinar la visualización de los datos durante sus análisis.

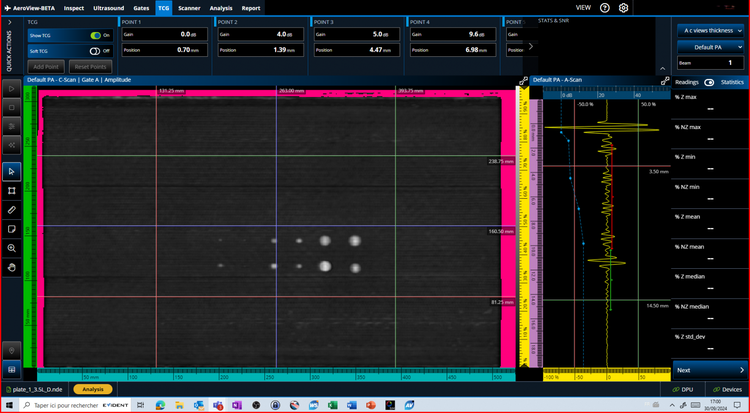

Alternación de la TCG de software

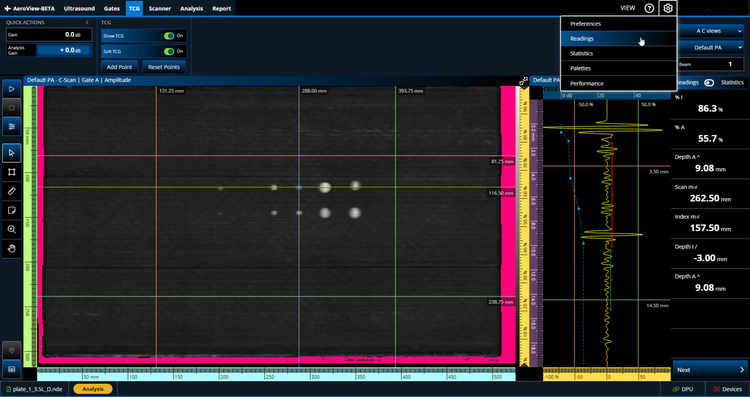

La ganancia corregida en función del tiempo (TCG) de software le permite agregar o retirar más puntos de la TCG durante el análisis de sus datos. Es fácil alternar la activación y desactivación de esta ganancia de software.

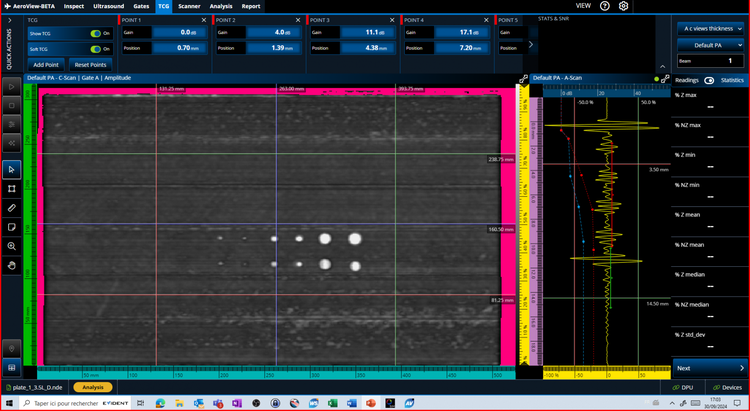

Aquí se ve la TCG aplicada durante la adquisición de datos (los puntos y la línea punteada de azul).
Examine sus datos con detalle

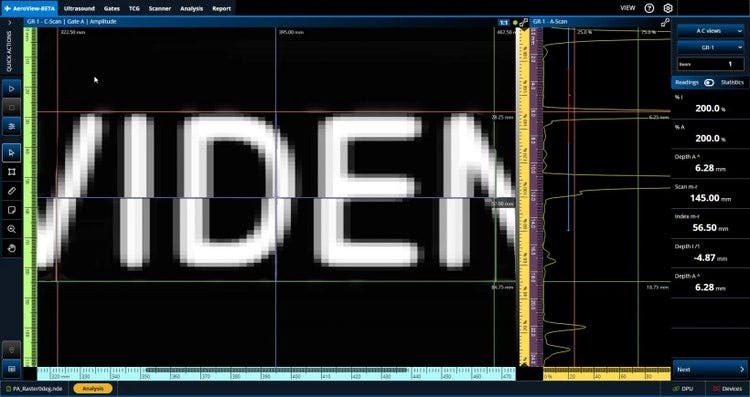

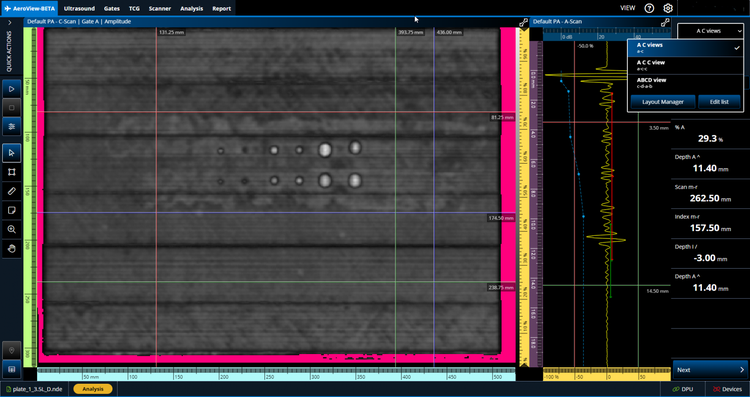

Amplíe la visualización de sus datos para ocupar toda la pantalla o haga un acercamiento en la representación C-scan con una relación de aspecto 1:1 para no perder nada a partir de cada defecto y mejorar su caracterización.
Modo de visualización normal
Representación C-scan visualizada con la relación de aspecto estándar
Modo de pantalla completa activada para el C-scan
Visualización de relación de aspecto 1:1 activada
Recopile todos los defectos en una tabla para generar su informe

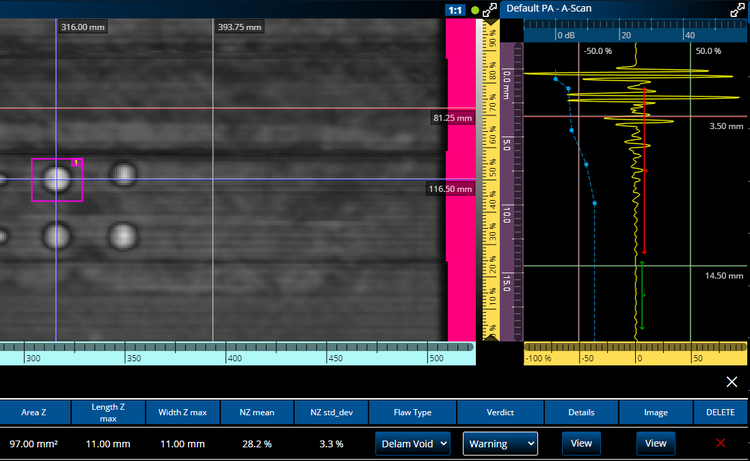

Cree una tabla de defectos hecha a medida de los parámetros que requiera, como el tipo de defecto, las lecturas, el valor de umbral y la decisión. Los datos de la tabla de defectos se almacenan junto con la imagen puntual de cada defecto que integrará su informe.
Cálculo de la relación señal-ruido (SNR)
Incremente la productividad de sus inspecciones PA y UT de cero grados, a la vez que se cumplen con los requisitos del cálculo de la relación señal-ruido de los fabricantes de aviones.
Entre las herramientas de cálculo de la SNR, se encuentran las siguientes:
Zona de ruido (NZ)

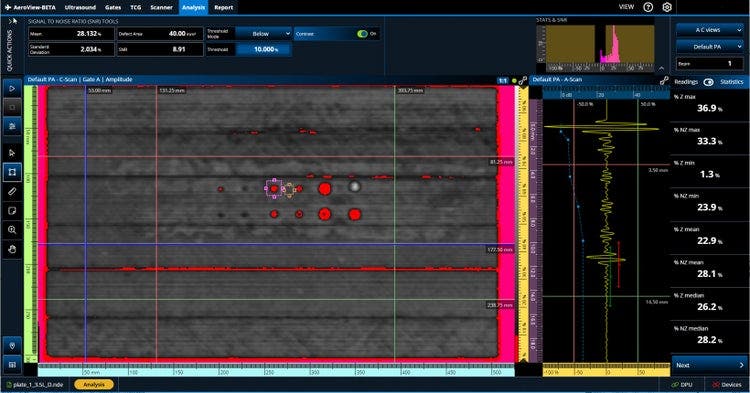

Cálculo de SNR (Zona del defecto)

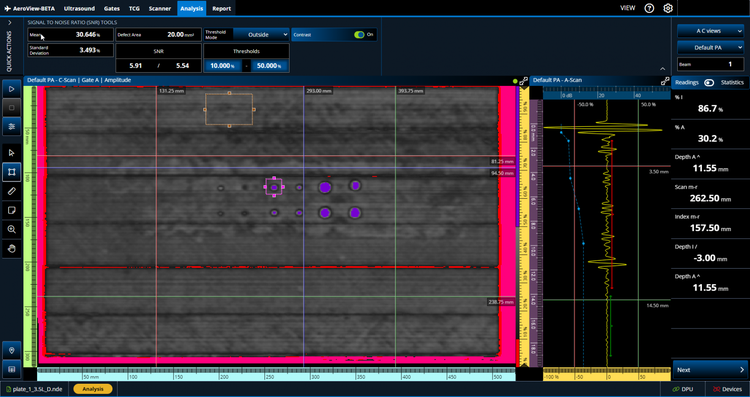

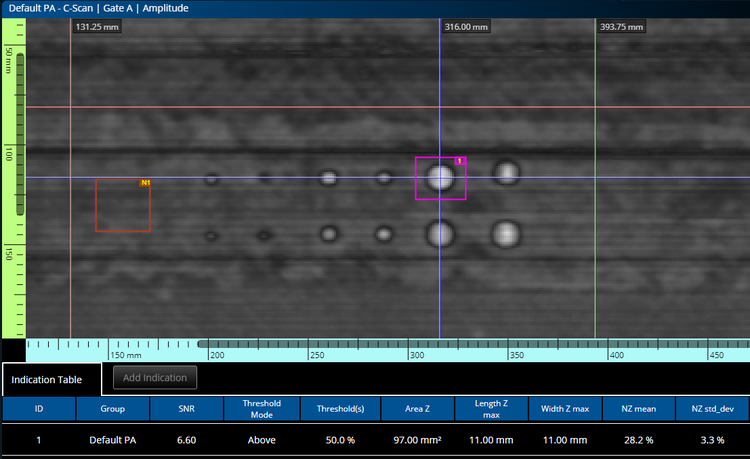

Haga un clic derecho para crear la zona de ruido (caja marrón) en donde se calcula la desviación estándar de los píxeles versus la amplitud.

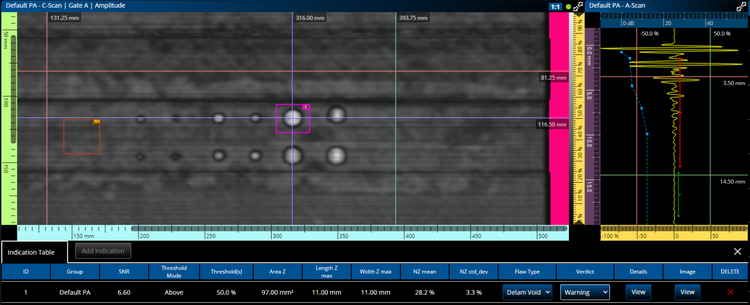

Haga un clic izquierdo para trazar una caja rosada alrededor de un defecto a fin de calcular automáticamente el número de píxeles por debajo del valor de umbral establecido.
Contraste automático
Tras haber establecido el valor de umbral correctamente para un defecto según el bloque de referencia, es posible pasar al contraste automático para identificar rápidamente los defectos que exceden el límite.
En este caso, la paleta personalizada muestra todos los píxeles con una amplitud por debajo del 20 % en rojo (izq.) y todos los píxeles con una amplitud por sobre el 60 % en morado (dcha.)
