Si le preguntas a un inspector de campo qué es lo que más ralentiza las pruebas ultrasónicas (UT), la respuesta suele incluir tanto el propio instrumento como las características del entorno de inspección: guantes, acoplante, reflejos en la pantalla, un menú que necesita tres toques cuando bastaría con un botón, o la necesidad de trabajar en escaleras y en espacios reducidos con una mano en el instrumento.

El nuevo detector de defectos ultrasónico convencional EPOCH™ 700 fue diseñado teniendo en cuenta estas realidades. Una de sus características distintivas es la forma en que su interfaz y sus controles físicos funcionan conjuntamente: Una moderna pantalla táctil, un mando giratorio específico y botones físicos de acceso directo, todo ello para acceder a las mismas funciones esenciales. Esta combinación ofrece a los inspectores la flexibilidad necesaria para utilizar el método de control que mejor se adapte al entorno de inspección.

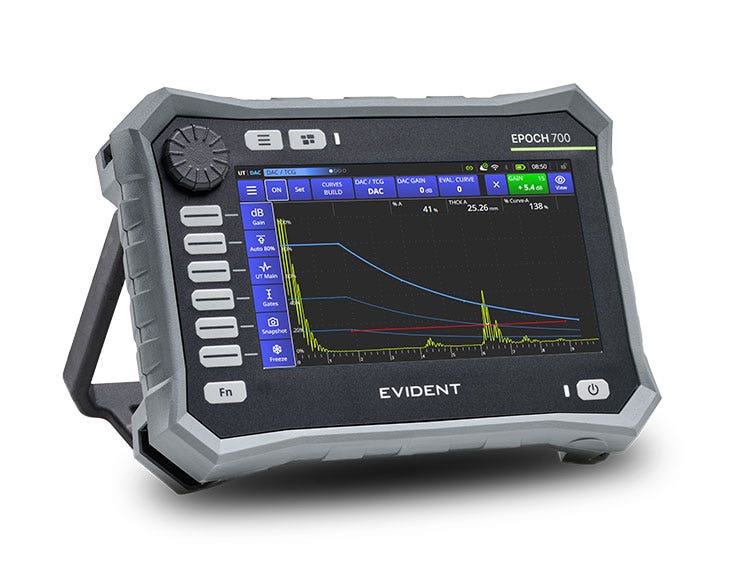

El detector de defectos EPOCH 700 combina controles basados ​​en pantalla táctil, perilla de ajuste y botones para adaptarse a una amplia gama de entornos de inspección.

Detector de defectos EPOCH 700: Funciona como trabajan los inspectores.

Las pantallas táctiles son prácticas hasta que las manos están ocupadas, enguantadas o cubiertas de acoplante. En estas situaciones, pueden convertirse en una de las formas más lentas de interactuar con un instrumento. Los controles físicos solucionan ese problema, pero pueden sacrificar la navegación intuitiva que los inspectores esperan de los dispositivos modernos.

El EPOCH 700 elimina esa necesidad de compromiso.

El instrumento cuenta con una interfaz de pantalla táctil moderna e intuitiva, inspirada en los dispositivos móviles, junto con un mando de ajuste específico y botones de función de acceso directo diseñados para su uso en exteriores. Este enfoque refleja cómo trabajan realmente los inspectores. Todas las funciones críticas de inspección son accesibles tanto a través de la pantalla táctil como de los controles físicos, lo que permite a los usuarios ajustar la ganancia, mover una compuerta, congelar la pantalla o guardar un archivo sin necesidad de quitarse los guantes ni limpiarse las manos con el acoplante. Como resultado, los inspectores pueden seguir trabajando de forma eficiente en condiciones que limiten el uso de pantallas táctiles, al tiempo que se benefician de una interfaz moderna e intuitiva.

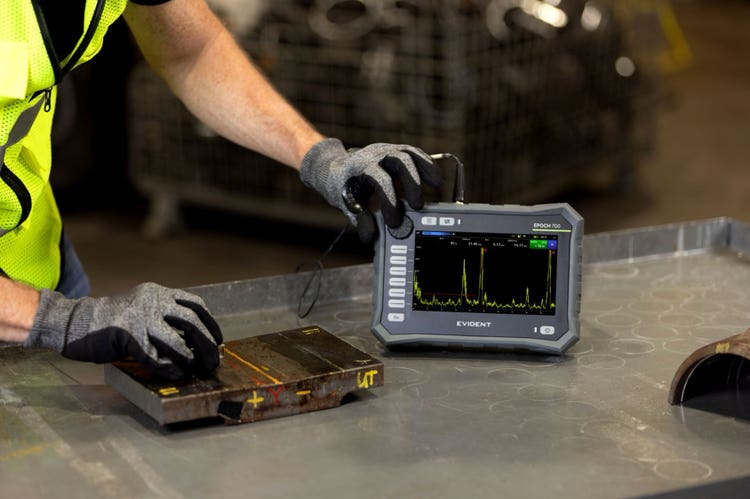

Equipado con funcionalidad de clic central para navegación y confirmación de selección, el mando de ajuste del detector de defectos EPOCH 700 proporciona un control suave, continuo y con una sola mano de los parámetros de inspección en tiempo real. El mando permite realizar ajustes precisos de ganancia con una sola mano enguantada, sin necesidad de navegar por menús ni levantar un dedo de la superficie de inspección. Para los usuarios que realizan inspecciones de soldaduras, estudios de corrosión u otras aplicaciones que requieren ajustes frecuentes en tiempo real, esta capacidad puede ayudar a mejorar la eficiencia y la facilidad de uso.

La interfaz de usuario del detector de defectos EPOCH 700 está diseñada para resultar familiar desde el primer momento. Basada en la plataforma de software UNIS de Evident, ofrece un diseño moderno, inspirado en dispositivos móviles, para las inspecciones UT convencionales. Las estructuras de menú, la navegación tipo mosaico, los indicadores de estado codificados por colores y los diseños adaptados al contexto ayudan a reducir la complejidad de la configuración y hacen que el instrumento resulte fácil de usar para los usuarios acostumbrados a las interfaces de teléfonos inteligentes y tabletas. Para los inspectores novatos, es intuitivo desde el primer momento. También puede ayudar a reducir el tiempo de capacitación y hacer que las inspecciones rutinarias sean más accesibles para los inspectores de calidad y los técnicos de mantenimiento.

Cada elemento de la pantalla ha sido diseñado pensando en su uso sobre el terreno, incluyendo los puntos táctiles adaptados a los guantes de inspección, los tamaños de fuente y las relaciones de contraste optimizados para las diferentes condiciones de iluminación exterior, y las combinaciones de colores validadas para garantizar la visibilidad en todo el rango de temperatura de funcionamiento del instrumento. Estas características de diseño ayudan a los inspectores a leer con precisión las mediciones críticas en entornos exigentes.

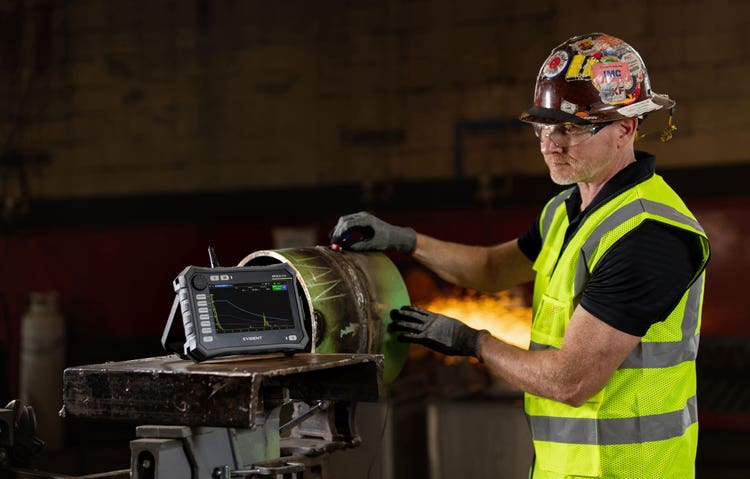

Con protección IP65 y pruebas conforme a la norma MIL-STD-810, el detector de fallos EPOCH 700 está diseñado para condiciones de trabajo exigentes.

Rendimiento cómodo para entornos exigentes.

La comodidad no se limita solo al funcionamiento. También se trata de determinar si el instrumento puede soportar los entornos en los que se realizan las inspecciones.

El detector de fallos EPOCH 700 cuenta con una clasificación IP65, lo que proporciona protección contra el polvo y el agua para los inspectores que trabajan en alta mar, en tuberías excavadas o en otros entornos donde los líquidos y las partículas forman parte de las operaciones diarias. También ha sido sometido a pruebas conforme a las normas MIL-STD-810 de golpes y vibraciones, lo que le permite soportar las caídas e impactos que se producen habitualmente en las inspecciones de campo.

Con un peso aproximado de 1,8 kg (3,9 lb), incluyendo la batería, el instrumento ocupa un punto intermedio ergonómico cuidadosamente diseñado: Lo suficientemente robusto como para ofrecer una sensación de estabilidad y control, a la vez que sigue siendo lo suficientemente ligero como para permitir un uso prolongado con una sola mano. Su distribución de peso equilibrada facilita la transición entre configuraciones de sobremesa, portátiles, montadas en el cuerpo y montadas en trípode sin resultar una carga durante largos turnos de inspección.

Incluso la selección del conector ayuda a agilizar el trabajo de campo. El detector de fallas EPOCH 700 admite conectores de transductor BNC o LEMO Nº 1, dos tipos de conectores comúnmente utilizados en aplicaciones de UT en todo el mundo. Esta opción permite a los inspectores y proveedores de servicios seguir utilizando gran parte de su inventario de sondas existente sin necesidad de adaptadores ni cables de repuesto al actualizar sus equipos.

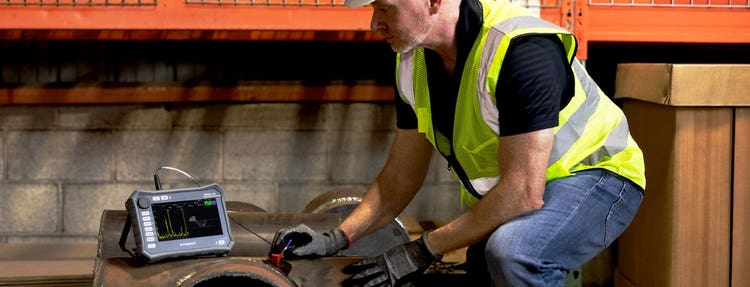

El detector de defectos EPOCH 700 mejora cada señal, aporta mayor confianza a cada inspección y conecta a la perfección todos los resultados.

Comprobado para exigentes inspecciones nucleares

El EPOCH 700 está calificado para respaldar una amplia gama de procedimientos de inspección ultrasónica EPRI PDI para aplicaciones clave de la industria nuclear. Combinado con una cartera ampliada de sondas calificadas, el instrumento ofrece el rendimiento, la flexibilidad y la confianza necesarios para inspecciones críticas de soldaduras, dimensionamiento de defectos y evaluación de componentes.

Capacidades avanzadas para flujos de trabajo de UT modernos

La combinación de pantalla táctil, perilla y botones de control del detector de defectos EPOCH 700, junto con su construcción robusta, representa solo una parte del diseño del instrumento. Se ha prestado la misma atención a la calidad de la señal, la captura de datos y la eficiencia del flujo de trabajo.

Las avanzadas capacidades de procesamiento de señales UT convencionales se ven respaldadas por la digitalización A-scan de 24 bits, lo que permite la adquisición de señales de alta resolución y mediciones de amplitud de hasta el 800 % de la altura de la pantalla completa. Este rango de medición ampliado ayuda a los inspectores a realizar una medición fiable de los defectos, incluso cuando se aumentan los ajustes de ganancia para inspecciones difíciles.

Para aplicaciones exigentes, el detector de defectos EPOCH 700 incorpora el generador de pulsos de onda cuadrada sintonizable PerfectSquare™, que proporciona un ancho de pulso ajustable de 20 ns a 5000 ns. Esta capacidad proporciona a los inspectores un control preciso sobre las características de energía y frecuencia del pulso sonoro transmitido. Además, más de 20 conjuntos de filtros totalmente digitales permiten optimizar la relación señal-ruido en una amplia gama de frecuencias de transductores y tipos de materiales.

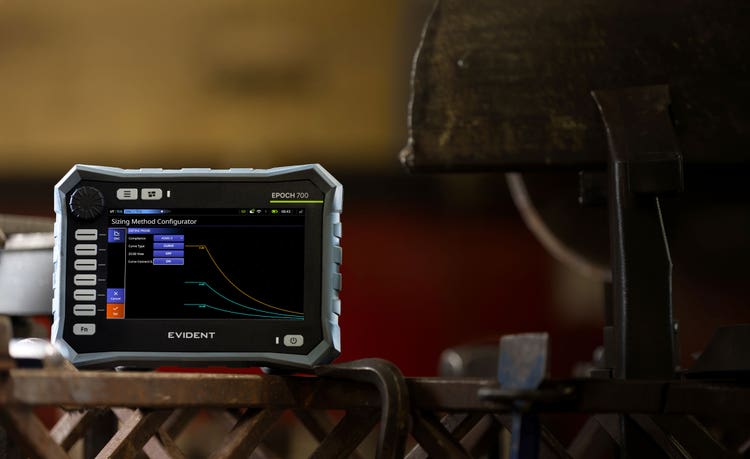

Herramientas integradas de configuración de piezas y soldaduras con visualización de trazado de rayos conectan los datos de escaneo A directamente a la geometría que se está inspeccionando. Esta funcionalidad ayuda a mejorar la confianza del inspector durante la caracterización de defectos y permite una comunicación visual sencilla de las fallas a los propietarios de los activos y a los clientes finales.

El detector de defectos EPOCH 700 es también el primer detector de defectos ultrasónico convencional portátil que admite el formato de archivo abierto .nde de Evident. El instrumento genera un registro de inspección digital verificable, reduciendo la necesidad de documentar los resultados mediante fotografías de la pantalla del instrumento. Informes integrados mejorados, grabación de video A-scan y un sistema moderno de gestión de archivos con amplio almacenamiento interno permiten que los datos de inspección se documenten, revisen y organicen directamente en el instrumento.

Dado que el detector de fallos EPOCH 700 funciona con la plataforma de software UNIS, la coherencia del flujo de trabajo puede extenderse a otros instrumentos Evident compatibles. La lógica de navegación, las estructuras de menú y los conceptos operativos similares pueden ayudar a acortar la curva de aprendizaje para los usuarios que trabajan en múltiples plataformas. La conectividad Wi-Fi y Bluetooth^® integrada también permite la transferencia inalámbrica de archivos y el intercambio de informes.

El EPOCH 700 está diseñado para afrontar los retos de inspección actuales.

El detector de defectos ultrasónico convencional EPOCH 700 fue diseñado pensando en las condiciones reales de la inspección en campo. Combinando opciones de control flexibles, durabilidad robusta, procesamiento avanzado de señales y modernas capacidades de gestión de datos, ayuda a los inspectores a recopilar, gestionar y compartir datos de inspección de manera más eficiente, mientras mantienen la confianza en sus resultados.
