FlexoFORM Soluciones para inspeccionar defectos y espesores
Descripción
El poder de la flexibilidad
Los codos de tuberías están sujetos a sufrir daños debido, por ejemplo, a la corrosión acelerada por flujo (FAC); sin embargo, inspeccionar dichos daños plantea desafíos por las formas de los codos que pasan de convexas a cóncavas, y se dotan de una variedad de diámetros. La solución FlexoFORM™ integra una sonda flexible de ultrasonido multielemento en un escáner para solucionar dichos desafíos de inspección. Esta solución puede usarse para recopilar datos de fácil interpretación en codos dotados de diámetros externos que van de 4,5 pulg. a planos. La solución ofrece muchos beneficios:
- Cobertura completa de codos
- Representaciones intuitivas C-scan en 2D.
- Datos de alta resolución (1 mm × 1 mm)
- Mediciones rápidas del espesor de pared de codos
- Acoplamiento constante mantenido por un sistema de columna de agua
Datos de alta resolución

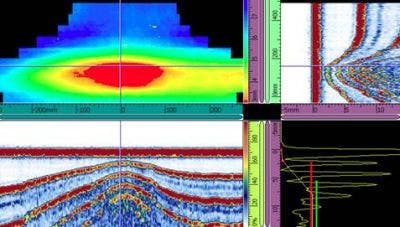

El escáner es usado con un detector de defectos OmniScan™ X3 o SX para detectar y medir los diversos tipos de daños o anomalías, como el espesor de pared restante, las picaduras producidas por corrosión y la laminación o las inclusiones en la pared intermedia. Los datos de alta densidad combinados con las múltiples representaciones, disponibles directamente en el detector de defectos o a través del software OmniPC™, proporcionan imágenes claras sobre la condición del codo, además de facilitar y agilizar su comprensión.

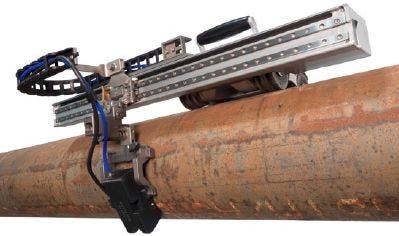

La dirección de escaneo está codificada y el botón de indexación se encuentra insertado directamente en el escáner para realizar los incrementos del índice en el segundo eje.
Las ruedas magnéticas mantienen el escáner acoplado firmemente contra la tubería, y una junta de espuma permanece en contacto con la superficie para mantener el suministro de agua activo.

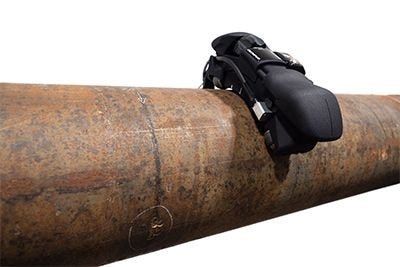

El escáner usa una suela/zapata con cámara de agua que minimiza el consumo de agua y controla la formación de burbujas de aire; al mismo tiempo, otorga al escáner una adaptación perfecta a las formas convexas y cóncavas de los codos, un acoplamiento a las superficies de rugosidad moderada y una sincronización de datos hasta la pared frontal.
Cada suela/zapata está determinada para adaptarse a un diámetro de tubería específico. Simplemente instale el montaje sonda-suela (zapata) en el escáner y el sistema estará listo para ser usado.
Opciones de escaneo
Escaneo longitudinal
Esta configuración de escaneo es útil para tuberías más pequeñas o cuando la región de interés se encuentra constreñida a un área específica alrededor de la tubería. La capacidad del escáner FlexoFORM para desarrollar inspecciones en dirección longitudinal lo hace una herramienta potente cuando se desea inspeccionar paredes del agua en calderas del sector energético.

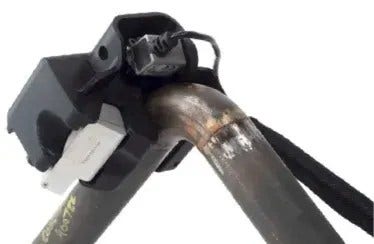

Escaneo manual de codos de diámetro pequeño

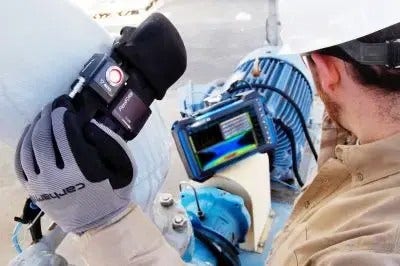

Se ofrece una serie de suelas (zapatas) para inspeccionar tuberías con diámetros inferiores a 4,5 pulg. Los usuarios pueden escanear manualmente trasdoses (curvas externas) de codos o tuberías dotados de diámetros externos que van de 1,3 pulg. a 4 pulg. Para C-scan codificados, la serie de suelas (zapatas) SFA1-SMALL puede ser combinada con un codificador Mini-Wheel™.
Escaneos automatizados
En algunas aplicaciones, el escaneo de dirección longitudinal puede primar sobre el escaneo circunferencial. Las suelas (zapatas) SFA1-AUTO se aplican a tuberías con diámetros externos iguales o superiores a 8,625 pulg., incluyendo superficies planas.
