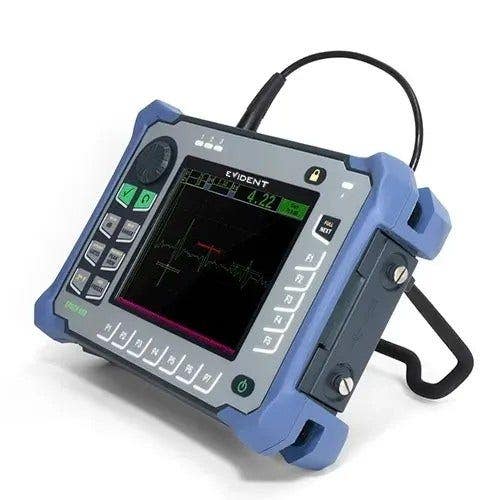

Detector de defectos ultrasónico EPOCH 650
El EPOCH 650 combina la eficacia de un instrumento digital altamente portátil e intuitivo con la sólida capacidad de detección de defectos por ultrasonidos de Evident. El EPOCH 650 integra prácticos menús y teclas de acceso directo que permiten aprovechar la plataforma de detección de defectos de alta calidad con una facilidad de uso excepcional.

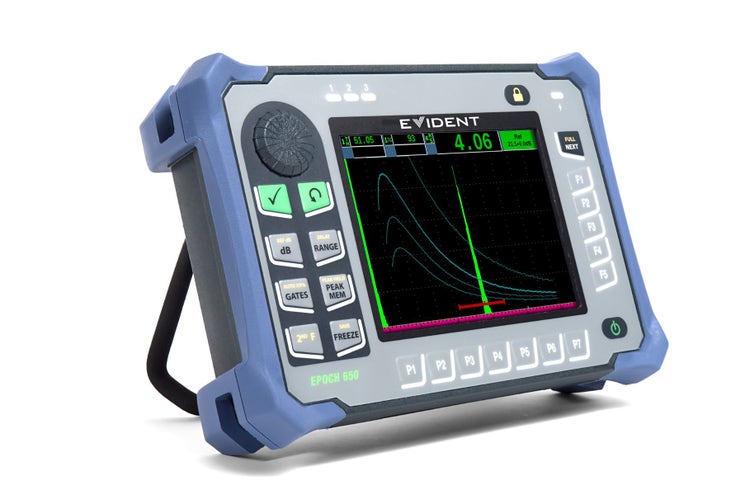

EPOCH 650
Óptimo tamaño y rendimiento de calidad
El EPOCH 650 combina la eficacia de un instrumento digital altamente portátil e intuitivo con la sólida capacidad de detección de defectos por ultrasonidos de Evident. El EPOCH 650 integra prácticos menús y teclas de acceso directo que permiten aprovechar la plataforma de detección de defectos de alta calidad con una facilidad de uso excepcional.
Diseñado para cualquier entorno de inspección
El EPOCH 650 ha sido fabricado para ser utilizado en casi cualquier entorno de inspección: como instrumento de sobremesa en laboratorios o instrumento portátil para exteriores, bajo condiciones extremas y peligrosas. Con una estructura fabricada según el índice de protección IP66 (rueda de ajuste) o IP67 (panel de navegación) y sujeto a ensayos según estándares medioambientales y de fiabilidad, el EPOCH 650 garantiza un gran rendimiento y una alta durabilidad, que inspira confianza en cualquier entorno de inspección.
Características clave
- Diseño conforme a la norma europea ISO-22232
- Emisor de onda cuadrada PerfectSquare™ ajustable
- Modo A-scan de pantalla completa
- Receptor digital de amplio rango dinámico
- 30 filtros digitales para una mejor relación entre la señal y el ruido
- PRF de 2000 Hz para escaneos rápidos
- Rueda o panel de navegación del teclado para determinar los parámetros
- Gran pantalla VGA con representaciones legibles bajo la luz del sol
- Hasta 15 horas de duración de batería
- Técnicas de dimensionamiento DAC/TCG dinámicas estándar y DGS/AVG integradas
- Múltiples formatos de informe integrados
- Tarjeta de memoria microSD para la transferencia de datos.
- Módulo software opcional para corrosión con la opción B-scan de codificación
- Comunicación USB on-to-go (OTG) para PC
- Salidas de alarma y VGA
- Salida analógica opcional
Funcionamiento simple y cómodo
El EPOCH 650 ha sido diseñado para ofrecer un alto nivel de detección de defectos y la facilidad de un instrumento de base. Asimismo, es ergonómico, intuitivo y práctico, lo que lo hace apropiado para inspectores experimentados y principiantes.
Interfaz intuitiva del usuario
La interfaz del usuario del EPOCH 650 está basada en el detector de defectos EPOCH 600, altamente reconocido a nivel industrial. El EPOCH 650 combina una estructura de menú simple para el ajuste de los parámetros, la calibración del instrumento y el ajuste de las funciones software.
Además, gracias a la característica singular de los instrumentos EPOCH, las teclas de acceso directo permiten acceder a las funciones importantes durante una inspección, como el ajuste de la ganancia, el ajuste de las puertas, la congelación de las imágenes y el almacenamiento de los archivos. Disponible en varios idiomas, la interfaz del usuario intuitiva del EPOCH 650 brinda comodidad a los usuarios con diversos niveles de experiencia.
Pantalla VGA con colores vivos y modo completo
El EPOCH 650 dispone de una pantalla de resolución VGA (640 x 480 píxeles). La dimensión horizontal del EPOCH 650 optimiza el tamaño y la legibilidad de la representación A-scan en su pantalla de alta calidad. La tecnología transflectiva de la pantalla VGA, ofrece una excelente claridad en interiores bajo condiciones de luz baja, gracias a su iluminación a contraluz; asimismo, gracias a su luz de ambiente, similar a la iluminación a contraluz, brinda una iluminación perfecta bajo la luz directa del sol.
¡El modo de pantalla completa optimiza la visualización en colores vivos, ya que brinda grandes representaciones A-scan en un detector de defectos de la serie EPOCH!
EPOCH 650: función DGS/AVG - modo de pantalla estándar

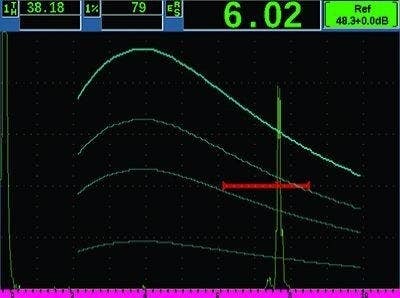

POCH 650: función DGS/AVG - modo de pantalla completa
Opciones para una cómoda navegación
El teclado del EPOCH 650 está disponible en dos modelos que permiten adaptarse a las diferentes necesidades y preferencias individuales relativas al ajuste de los parámetros y valores:

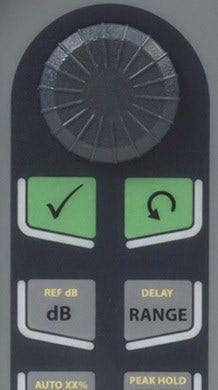

Rueda de ajuste
La rueda de ajuste del EPOCH 650, junto con las teclas de confirmación y retorno, sirve para determinar de manera aproximada o precisa los valores de los parámetros. Esta rueda puede ser bloqueada para prevenir cambios imprevistos en los valores de los parámetros durante la inspección. Este modelo conviene a aquellos usuarios que prefieren el uso de una rueda para ajustar o determinar fácilmente los valores de los parámetros. El modelo con la rueda de ajuste ha sido diseñado conforme al grado de protección IP66.

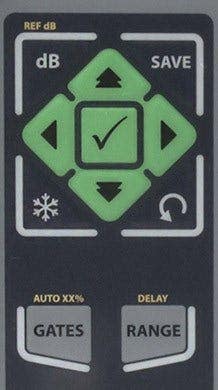

Panel de navegación
El panel de navegación del EPOCH 650 es una característica particular de los detectores de defectos EPOCH. Las teclas de dirección hacia arriba y abajo del panel de navegación sirven para efectuar el ajuste macrométrico de los parámetros, y las teclas de dirección hacia la izquierda y derecha sirven para el ajuste micrométrico. Este panel también cuenta con otras teclas que permiten acceder a las funciones y parámetros frecuentemente usados, como la ganancia, el almacenamiento, y las teclas de confirmación y retorno. El

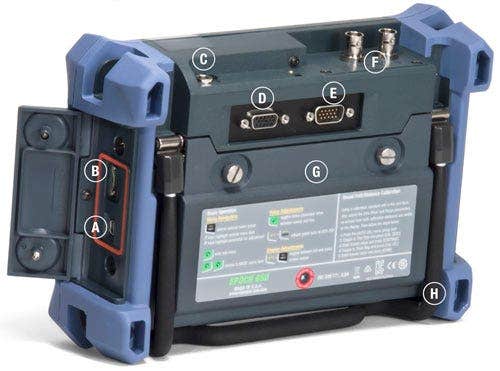

Características físicas del panel posterior
A – Puerto USB On-The-Go
B – Tarjeta microSD
C – Conector de alimentación de CC
D – Puerto VGA
E – Puerto de E/S digital
F – Conectores para sondas (2 uds.)
G – Tapa del compartimiento de batería
H – Soporte
Especificaciones
Portátil, resistente y ergonómico
Características
El EPOCH 650 es un detector de defectos ligero y portátil que ha sido fabricado para ser resistente, flexible y práctico en casi cualquier tipo de inspección. Entre sus características principales:
- Gran pantalla VGA transflectiva con representaciones claras y colores vivos bajo condiciones de iluminación interior y exterior.
- Amortiguadores de caucho sobremoldeados en las cuatro esquinas del equipo para atenuar los impactos y evitar daños en su estructura.
- Cuatro anillos de montaje para el arnés de pecho.
- Compartimiento accesible para la batería y los conectores de E/S sin necesidad de usar ninguna herramienta.
- Soporte desplegable de 0 grados a 180 grados para una mejor estabilidad y posición continua.
- Tapa lateral hermética del compartimiento para el puerto USB On-the-Go y la tarjeta extraíble.
- Batería de iones de litio estándar integrada y recargable.
- Estructura ligera y ergonómica para una mayor facilidad de transporte y uso.
Paquete de serie
- Detector de defectos digital por ultrasonido EPOCH 650 con fuente de alimentación por baterías o mediante energía de CA
- Cargador/adaptador de CA (100 V CA, 115 V CA, 230 V CA, 50 Hz o 60 Hz)
- Batería de iones de litio recargable
- Maleta de transporte
- Cable USB
- Ficha de referencia rápida
- Manual del usuario (en CD)
| Entradas/salidas de instrumento | Puerto USB | Puerto USB On-The-Go (OTG) |
| Puerto RS-232 | Sí | |
| Salida de video | Salida VGA estándar | |
| Salida analógica | Una salida analógica (opcional); rango completo de 1 V a 10 V; máximo de 4 mA. | |
| Salida de alarma | Tres salidas de alarmas, TTL de 5 V, 10 mA | |
| Entrada y salida de accionamiento | Entrada de accionamiento, TTL de 5V; Salida de accionamiento, TTL de 5V, máximo de 10 mA |
|
| Entradas de codificador | Línea de codificación de 1 eje (cuadratura - sólo con el modo Módulo de corrosión) | |
| Clasificación ambiental | Clasificación IP |
Diseño del instrumento conforme al grado de protección IP67 (panel de navegación) o IP66 (rueda de ajuste) según la norma IEC 60529-2004 (Grados de protección proporcionados por las carcasas/envolventes [Código IP]). La conformidad IP ha sido comprobada mediante ensayos de verificación internos de Evident, efectuados antes de que el producto fuera puesto en producción. |
| Atmósferas (ambientes) explosivas | Funcionamiento conforme a las condiciones de seguridad definidas por la Clase I, División 2, Grupo D, tal como se estipula en el código de la Asociación Nacional de Protección contra el Fuego (del inglés, National Fire Protection Association) [NFPA 70], Artículo 500; comprobado conforme al estándar normativo MIL-STD-810F, Método 511.4, Procedimiento 1. | |
| Resistencia a impactos | Norma MIL-STD-810F, Método 516.5, Procedimiento I, seis ciclos por cada eje, 15g, semionda sinusoidal de 11 ms. | |
| Resistencia a vibraciones | Norma MIL-STD-810F, Método 514.5, Procedimiento I, Anexo C, Figura 6, exposición general: una hora en cada eje. | |
| Temperatura de funcionamiento | De –10 °C a 50 °C (de 14 °F a 122 °F) | |
| Temperatura de almacenamiento de la batería | De 0 °C a 50 °C (de 32 °F a 122 °F) | |
| Especificaciones generales | Dimensiones generales (anch. x alt. x prof.) | 236 mm x 167 mm x 70 mm (9,3 pulg. x 6,57 pulg. x 2,76 pulg.) |
| Peso | 1,6 kg (3,5 lb) con batería de iones de litio incluida | |
| Teclado | Inglés, japonés, chino y con símbolos internacionales. | |
| Idiomas | Inglés, español, francés, alemán, japonés, chino, portugués, ruso. | |
| Conexiones de la sonda | Conector BNC o LEMO 1. | |
| Almacenamiento de datos | Hasta 100 000 n.º de identificación integrados, tarjeta de memoria microSD extraíble de 2 GB (de serie). | |
| Tipo de batería | Batería de iones de litio recargable (de serie). | |
| Duración de la batería | De 15 h a 16 h (iones de litio) | |
| Requisitos de energía | Alimentación principal de CA: de 100 V CA a 120 V CA, de 200 V CA a 240 V CA, y de 50 Hz a 60 Hz. | |
| Tipo de pantalla | Pantalla VGA completa (640 x 480 píxeles), de iluminación LED transflectiva en color con frecuencia de refresco de 60 Hz | |
| 117 mm x 89 mm, 146 mm (4,62 pulg. x 3,49 pulg., 5,76 pulg.) | ||
| Emisor | Emisor | Onda cuadrada ajustable |
| PRF | De 10 Hz a 2000 Hz en incrementos de 10 Hz | |
| Ajustes de energía | 100 V, 200 V, 300 V o 400 V | |
| Ancho de impulso | Ajustable de 25 ns a 5000 ns (0,1 MHz) con la tecnología PerfectSquare™ | |
| Aislamiento | 50, 100, 200, 400 Ω | |
| Receptor | Ganancia | De 0 a 110 dB |
| Máxima señal de entrada | 20 V p-p | |
| Impedancia de entrada del receptor | 400 Ω ± 5% | |
| Ancho de banda del receptor | De 0,2 MHz a 26,5 MHz en –3 dB | |
| Ajustes de los filtros digitales | 30 grupos de filtros digitales de serie Siete filtros conforme a la norma ISO-22232:2010 (0,2 a 10 MHz; 2,0 a 21,5 MHz; 8,0 a 26,5 MHz; 0,5 a 4 MHz; 0,2 a 1,2 MHz; 1,5 de 8,5 MHz, y 5 a 15 MHz) |
|
| Rectificación | Onda completa, onda media positiva, onda media negativa, onda de radiofrecuencia | |
| Linealidad del sistema | Horizontal: ±0,5 % del ancho de la pantalla completa | |
| Resolución | 0,25 % de la altura de la pantalla completa; precisión del amplificador de ±1 dB. | |
| Nivel de rechazo | Del 0 % al 80 % de la altura de la pantalla completa con alarmas visuales | |
| Medida de la amplitud | Del 0 % al 110 % de la altura de la pantalla completa; resolución del 0,25 % | |
| Índice de medición | Equivalente a la PRF en todos los modos | |
| Calibración | Calibración automatizada | Velocidad, Compensación de cero Haz recto (primer eco de fondo, o eco a eco) Haz angular (trayectoria sonora/acústica o profundidad) |
| Modos de inspección | Pulso-eco [pulse-echo], emisión-recepción [pitch-catch] y transmisión directa | |
| Unidades | Milímetros, pulgadas y microsegundos | |
| Rango | De 3,36 mm a 13,388 mm (de 0,132 pulg. a 527,10 pulg.) @ 5,900 m/s (0,2320 pulg./μ) | |
| Velocidad | De 635 m/s a 15240 m/s (de 0,0250 pulg./µs a 0,6000 pulg./µs) | |
| Compensación cero | De 0 µs a 750 µs | |
| Retardo de visualización | De –59 mm a 13,401 mm (de –2,320 pulg. a 526,97 pulg.) en velocidad longitudinal en acero | |
| Ángulo de refracción | De 0° a 90° en incrementos de 0,1°. | |
| Puertas | Puertas de medición | Dos puertas completamente independientes para medir la amplitud y el tiempo de vuelo (TOF). |
| Inicio de la puerta | Variable dentro del rango completo de la pantalla. | |
| Ancho de la puerta | Variable, desde el inicio de la puerta hasta el fin del rango de la pantalla. | |
| Altura de la puerta | Variable, entre el 2 % y el 95 % de la altura de la pantalla completa. | |
| Alarmas | Umbral positivo y negativo, profundidad mínima (Puerta 1 y Puerta 2). | |
| Medición | Zonas de lectura | Cinco zonas disponibles (selección manual o automática) |
| Puerta 1 y 2 | Espesor, Trayectoria acústica, Proyección, Profundidad, Amplitud, Tiempo de vuelo, Profundidad mínima y máxima, Amplitud mínima y máxima. | |
| Eco a eco | De la Puerta 2 a la Puerta 1 en modo estándar, seguimiento de la puerta de interfaz opcional. | |
| Otras medidas | Valor de sobreoscilación (dB) para las curvas DGS/AVG; ERS (tamaño de reflector equivalente) para las curvas DGS/AVG; norma AWS D1.1/D1.5 A; valores B, C y D; Valor de supresión, y Eco a valores de referencia dB. | |
| DAC/TCG | Estándar | |
| Puntos DAC | Hasta 50 puntos, rango dinámico de 110 dB | |
| Modos DAC especiales | DAC personalizada (hasta 6 curvas), vista del 20 % al 80 %. | |
| Corrección de la superficie curva | Corrección estándar del diámetro externo o de la barra para mediciones de haz angular | |
| Corrosión (opcional) | Algoritmo de medición de compensación cero, corrección V-Path (trayectoria de emisión y recepción), mediciones eco a eco o de un solo eco de fondo y opción B-scan de codificación. |
Si trabaja en atmósferas explosivas, el detector de defectos EPOCH 650 Ex cumple con los requisitos de la directiva ATEX. Para obtener más información, consulte las Preguntas frecuentes sobre la directiva ATEX..
Opciones de software
• EP650-TEMPLATE (Q1400002): Almacenamiento de plantilla
• EP650-API5UE (Q1400003): Dimensionamiento de defecto según estándar API 5UE
• EP650-AVERAGE (Q1400004): Promedio A-scan
• EP650-IG (Q1400005): Puerta de interfase
• EP650-BEA (Q1400006): Atenuador de eco de fondo (BEA)
• EP650-CORRSN (Q1400001): Módulo de corrosión (incluye opción B-scan de codificación)
Accesorios opcionales
• 600-BAT-L-2 (U8760058): Baterías recargables de iones de litio
• EP4/CH (U8140055): Arnés de pecho
• 600-TC (U8780294): Maleta de transporte
• CBAS-10668-0060 (Q7790012): Cable de comunicación RS232
• DSUB-HD15-6 (U8780333): Cable de salida digital
• 600-C-VGA-5 (U8780298): Cable de salida VGA.
• MICROSD-ADP-2GB (U8779307): Tarjeta de memoria microSD de 2 GB
• 600-SC-K (U8780334): Estuche de transporte blando (para versión con rueda de ajuste)
• 600-SC-N (U8779879): Estuche de transporte blando (para versión con teclado de navegación)
• N600-EXTALM (U8780332): Zumbador de alarma externo
• CBAS-10669-0010 (Q7790008): Cable para codificador B-scan con ruedas (de 10 m, disponible en otras longitudes)
Software
Acceso simplificado a potentes funciones
El EPOCH 650 ofrece un funcionamiento por ultrasonido de excelente calidad.
Basado en la misma arquitectura digital de los equipos EPOCH 600 y EPOCH 1000, el EPOCH 650 ofrece herramientas flexibles y poderosas, necesarias en la mayoría de aplicaciones de detección de defectos.
Emisión y recepción
El EPOCH 650 incluye potentes funciones de serie para la detección de defectos, como:
- Emisor de onda cuadrada PerfectSquare™ ajustable
- Receptor digital de amplio rango dinámico
- 30 grupos de filtros digitales al 100 %.
- PRF con juste manual o automático de 10 Hz a 2000 Hz.
- Tensión del emisor de 100 V a 400 V.
- Resolución de la amplitud de ±0,25 %.
- Cinco medidas digitales personalizables
Funciones software de serie
Curvas DAC/TCG dinámicas: calcula la amplitud de la señal, en porcentaje (%) o en intensidad acústica (dB), en función de la curva DAC o en función de la amplitud del eco de referencia con una ganancia variable en función del tiempo. Las versiones DAC incluyen las de tipo ASME, ASME 3, JIS y curvas personalizadas. También, se incluyen varias funciones claves: como las curvas DAC dinámicas, el intercambio entre las representaciones de la curva DAC y TCG, las curvas de advertencia DAC personalizadas y las representaciones DAC del 20 % al 80 %.
DGS/AVG: esta técnica de dimensionamiento de defectos permite evaluar los ecos mediante un diagrama DGS/AVG asociado a una sonda y material específicos.
El diagrama DGS/AVG muestra la relación entre la altura del eco, la dimensión del defecto y la distancia que los separa de la sonda.
AWS D1.1 y D1.5: proporciona una clasificación dinámica de los defectos para diversas aplicaciones de inspección de soldadura según la normativa AWS. De esta manera, se logran inspecciones más eficientes al eliminar los cálculos manuales.

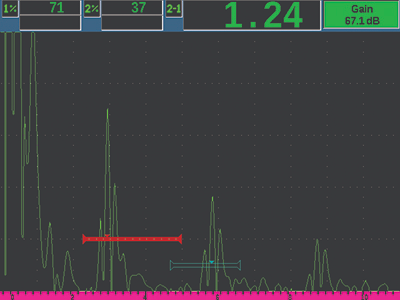

EPOCH 650: técnica Eco a Eco con seguimiento de puerta

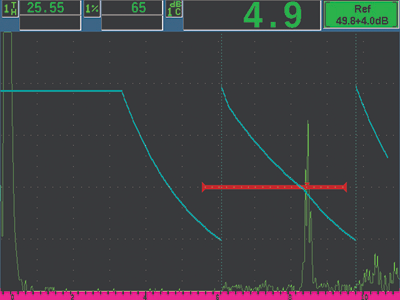

EPOCH 650: función de curvas DAC/TCG dinámicas
Funciones opcionales para una mayor versatilidad
Funciones software opcionales
Puerta de interfase: esta tercera puerta opcional habilita el seguimiento en tiempo real de un eco de interfase variable que permitirá mantener mediciones digitales precisas.
Módulo de corrosión: integra modos de corrosión simplificados que permiten la configuración automatizada de ultrasonido conforme con la selección de la sonda, el control automático de ganancia (AGC), el algoritmo de medición de rango de espesor, la corrección V-Path (trayectoria de emisión y recepción) y la compensación del retardo de la sonda mediante la función de cero automatizada (Do Zero). También, presenta una visualización de cuadrícula de codificación cromática y un B-scan codificado.
Almacenamiento de plantilla: sirve para comparar en la pantalla una formación de onda con una formación de onda de referencia previamente guardada. Las plantillas guardadas pueden ser activadas o desactivadas dinámicamente con una simple pulsación de tecla, lo que permitirá comparaciones más rápidas relativas a la formación de onda. Asimismo, esta función es de gran utilidad en análisis de soldaduras por puntos y en otras aplicaciones.
Backwall Echo Attenuator (BEA): Attenuates the backwall of an inspected part using the screen region defined by Gate 2.
API 5UE: Allows defect sizing according to API Recommended Practice 5UE. Uses the Amplitude Distance Differential Technique (ADDT) to measure the size of
potential defects during the prove-up process of OCTG pipe.
Waveform Averaging: This feature allows live A-scan averaging 2X, 4X, 8X, 16X, and 32X.

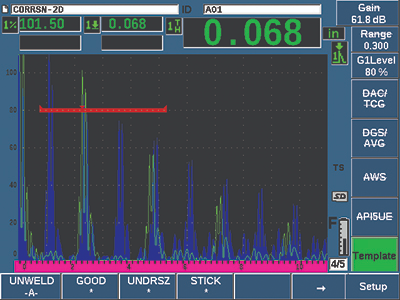

EPOCH 650: función de almacenamiento de plantilla

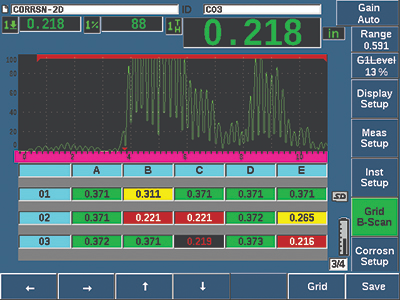

EPOCH 650: función de módulo de corrosión
Registrador de datos e interfaz de PC
Administración y control de datos
El EPOCH 650 ofrece varios métodos para almacenar, archivar y crear informes de inspección y de calibración.
El equipo presenta hasta 100 000 puntos de memoria interna y, también, una función de grabación y revisión de videos. Además, es totalmente compatible con el software GageView™Pro de Evident. Gracias a las rápidas funciones de configuración de archivos y flexible administración de datos, el registro de los datos de inspección y la generación de informes son simples y eficaces.
Informes
El EPOCH 650 permite la generación de informes en una variedad de formatos. Es posible capturar una pantalla y transferirla directamente a la tarjeta de memoria extraíble microSD y exportar datos previamente almacenados en archivos .cvs o .xml. Asimismo, el equipo presenta un generador de informes de formato Bitmap para puntos de datos únicos o archivos completos.
El EPOCH 650 es suministrado con la función de grabación de video. Graba hasta 8 minutos de datos de inspección A-scan en tiempo real con 60 fotogramas por segundo. Dichos datos pueden ser consultados posteriormente en el EPOCH 650 o ser exportados para analizarlos en un PC.
--
Registrador de datos
El EPOCH 650 cuenta con un registrador de datos integrado para almacenar los archivos de calibración e inspección. El equipo proporciona dos tipos de archivos básicos: archivos de calibración (CAL) e incrementales (INC). Los archivos CAL permiten guardar una cantidad casi ilimitada de ajustes de parámetros que pueden ser consultados y aplicados de forma rápida y fácil. Los archivos INC permiten guardar varios datos de inspección bajo un solo nombre de archivo para la descarga y creación de informes de inspección.
El registrador de datos integrado es optimizado gracias a los tipos de archivos de registro para datos de corrosión en el EPOCH 650. Esta función incluye los siguientes tipos de archivos de datos: secuencial, secuencial con puntos personalizados, cuadrícula bidimensional (2D), cuadrícula bidimensional (2D) con puntos personalizados, cuadrícula tridimensional (3D), inspección de calderas y bidimensionales (2D) EPRI.

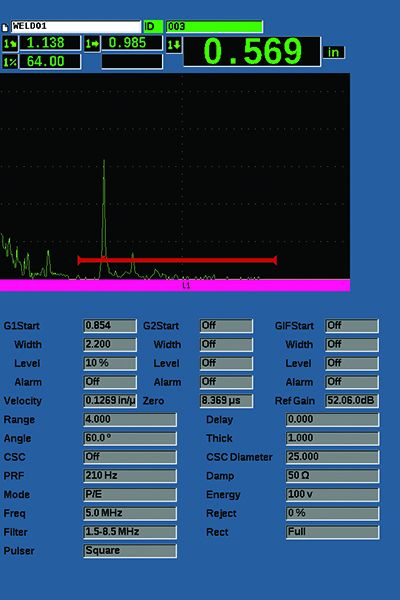

EPOCH 650: generador integrado de informes de archivos (formato Bitmap)
GageViewTM Pro
El EPOCH 650 es totalmente compatible con nuestro software GageView Pro. Este software permite descargar los datos de inspección, consultar las medidas en un/una PC, exportar los datos de medición y calibración a hojas de cálculo en programas comunes, crear copias de seguridad de los datos de inspección y de calibración, y efectuar operaciones de base como la actualización del firmware y las capturas de pantalla.
MicroSD
El EPOCH 650 usa una tarjeta de memoria extraíble microSD (2G incluidos y hasta 64 GB soportados) como memoria interna y otra como memoria extraíble. Gracias a la memoria extraíble, es posible compartir los archivos entre los equipos, como también los informes generados en varios formatos. La segunda tarjeta de memoria microSD de 2 GB está instalada en la tarjeta de circuito impreso del equipo y sirve para el almacenamiento interno de los datos. En el caso de que el equipo sufriese un daño irreparable, esta tarjeta microSD puede ser retirada en un centro de servicio autorizado a fin de recuperar los datos importantes que se almacenan en ella.
