QuickScan iX PA+

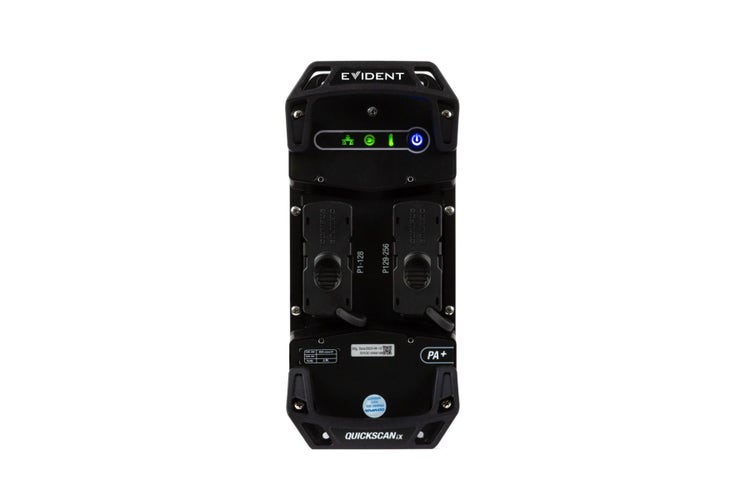

Evident ofrece una solución de integración por ultrasonido multielemento (Phased Array, PA) avanzada que cumple con los requisitos de sus clientes más exigentes. La solución comprende la unidad de adquisición de datos QuickScan iX™ PA+: un dispositivo de ultrasonido multielemento (Phased Array, PA) de alto rendimiento dedicado a una integración flexible. Asimismo, se incluye el paquete del software versátil que ofrece una amplia variedad de opciones para la configuración del sistema, la adquisición y la gestión de los datos según las varias necesidades industriales que se requieran.
Aumente la productividad con instrumentación avanzada de matriz en fase
Evident ofrece una solución completa y avanzada de integración de matriz en fase (PA) diseñada para satisfacer los requisitos de inspección más exigentes. La solución incluye la unidad de adquisición de datos QuickScan iX™ PA+, un dispositivo PA de alto rendimiento diseñado para una integración flexible, combinado con una versátil suite de software que permite una configuración, adquisición y gestión de datos eficientes en una amplia gama de aplicaciones industriales.
Resultados de alta calidad con matriz de fases
La unidad de adquisición de datos QuickScan iX PA+, desarrollada con tecnología avanzada de arreglo de fases de Evident, proporciona una excelente relación señal/ruido para inspecciones confiables y de alta calidad.
|
Hasta 256Canales de arreglo por fases (64 generadores de pulsos) |
Hasta 4Aperturas en paralelo por instrumento |
Versátil y expandible siguiendo sus requisitos de inspección

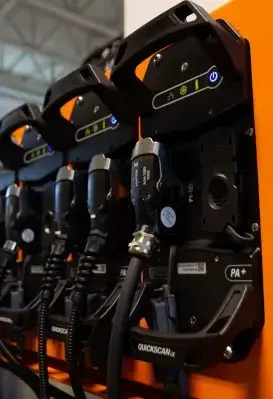

Una sola unidad QuickScan iX PA+ puede operar hasta 4 aperturas de arreglo en fase en paralelo, lo que permite aumentar la capacidad de inspección. Para una capacidad aún mayor, se pueden configurar varias unidades QuickScan iX PA+ para que funcionen simultáneamente. Comuníquese con su representante de Evident para explorar las opciones de configuración.
|
Hasta 25 kHZTasa de adquisición |
Hasta 90 MB/stasa de transferencia de datos |
Especificaciones
| Modelos QuickScan iX PA+ | QSiX PA+ 64:256 | QSiX PA+ 64:256 con UT |
| Canales de arreglo en fase | 256 | |
| Número de pulsores de arreglo en fase | 64 PP (32 PR) | |
| Número de emisores de pulsos UT convencionales | N/A | 2 PR |
| Aperturas paralelas | 4×16 PP | 2×32 PP | 1×64 PP | |
| Número de recepción [Rx] en || | 2 por apertura de 32 | |
| Frecuencia de adquisición (PRF) | Hasta 25 kHz | |
| Rectificación | FW, HW+, HW−− y RF | |
| Filtro(s) | Filtros digitales de paso de banda, paso alto y paso bajo | |
| Voltaje de arreglo de fases (alta impedancia) | 150 Vpp (Bipolar) | |
| Voltaje UT convencional (alta impedancia) | N/A | 295 V (unipolar negativo) |
| Ganancia de arreglo por fases | 0–80 dB (44 dB analógico + 36 dB digital) | |
| Ganancia UT convencional | N/A | 0-120 dB (digital) |
| Ancho de pulso | De 30 ns a 1000 ns (pasos de 5 ns) | |
| Ancho de banda (−−3 dB) | 0,68 MHz a 22,0 MHz | |
| Número de haces de arreglo de fases | Hasta 1024 | |
| Número de puertas | 4 puertas de detección + 1 puerta de sincronización | |
| Comunicación de red | 1000BASE-T x-coded 1 Gb | |
| Dimensiones (An × Al × Pr) | 295 mm × 133 mm × 473 mm | |
| Peso | 13.4 kg (29.5 lb.) | |
| Índice del grado de protección | IP55 | |
| Consumo de energía total de pico | 170 W | |
| Entrada de CC | 24 V a 36 V | |
| Escala de temperatura | Funcionamiento: -20 °C a 45 °C (-4 °F a 113 °F), Almacenamiento: -20 °C a 70 °C (-4 °F a 158 °F) |
|
| E/S digitales y codificadores | 8 entradas digitales (programables) 8 salidas digitales (programables) 2 entradas de codificador (incremental, fases A y B) |
Aplicaciones
Sistemas de inspección de tubos

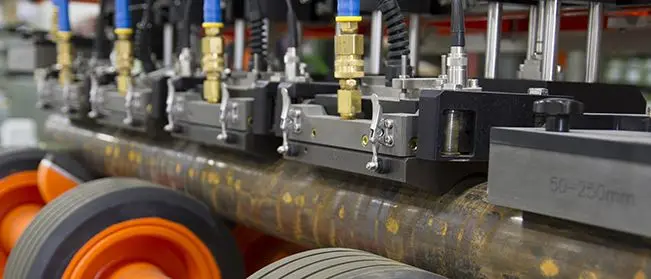

Nuestros sistemas de inspección de tubos usan las tecnologías de ultrasonido multielemento (Phased Array) y de espectroscopía por fluorescencia de rayos X para examinar integralmente tuberías sin o con cordones de soldadura.
Sistemas de inspección de barras

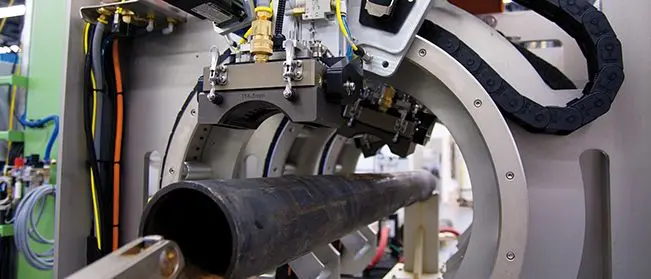

Los sistemas de inspección de barras utilizan tecnologías avanzadas, como el arreglo de fases ultrasónico, el arreglo de corrientes de Eddy y la espectroscopía de fluorescencia de rayos X, para inspeccionar el volumen completo y la superficie de barras y tubos redondos o cuadrados.
