QuickScan iX PA

Evident delivers a compact and efficient phased array (PA) integration solution designed to meet diverse application requirements. The solution includes the QuickScan iX PA data acquisition unit—a lightweight, PA device designed for flexible integration—paired with a versatile software suite that enables streamlined system setup, acquisition, and data management across a wide range of industry applications.

Soluciones para inspeccionar defectos y espesores

QuickScan iX PA+

Contáctenos

Descripción

Cumpla con las demandas de alta productividad gracias a una potente instrumentación PA

Evident ofrece una solución de integración por ultrasonido multielemento (Phased Array, PA) avanzada que cumple con los requisitos de sus clientes más exigentes. La solución comprende la unidad de adquisición de datos QuickScan iX™ PA+: un dispositivo de ultrasonido multielemento (Phased Array, PA) de alto rendimiento dedicado a una integración flexible. Asimismo, se incluye el paquete del software versátil que ofrece una amplia variedad de opciones para la configuración del sistema, la adquisición y la gestión de los datos según las varias necesidades industriales que se requieran.

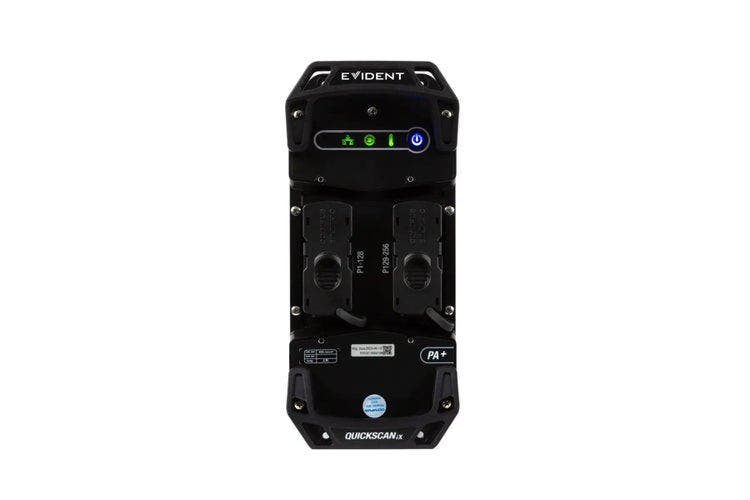

Instrumento QuickScan iX PA

Resultados PA de alta calidad

La unidad de adquisición QuickScan iX PA+ usa la tecnología avanzada de ultrasonido multielemento (Phased Array) de Evident la cual favorece una excelente relación señal-ruido.

Hasta

Hasta

12 dB

de incremento en la relación señal-ruido

Hasta

4

aperturas en paralelo por instrumento

Versátil y expandible siguiendo sus requisitos de inspección

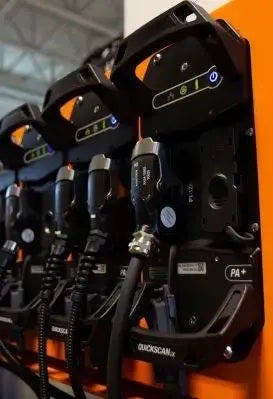

Una unidad QS iX PA+ permite usar hasta cuatro aperturas de ultrasonido multielemento (PA) en paralelo. Sin embargo, puede ampliar aún más su capacidad de inspección por medio de una configuración que usa múltiples unidades QuickScan iX PA+ en paralelo. Consulte con su representante de Evident acerca de las posibilidades de configuración.

Frecuencia de adquisición de hasta

25 kHZ

Procesamiento de datos de hasta

90 MB/s

Especificaciones

Canales de ultrasonido multielemento (Phased Array)
256
Cantidad de emisores
64:256
4×16 / 2×32 / 1×64
Número de recepción [Rx] en ||
2 por apertura de 32
Frecuencia de adquisición (PRF)
Hasta 25 kHz
Rectificación
Onda completa (FW), media onda positiva (HW+), media onda negativa (HW–) y onda de radiofrecuencia (RF).
Filtro(s)
Filtros digitales de paso de banda, paso alto y paso bajo
Tensión
PA: en Ω 50 | 90 V (Bipolar)
Ganancia
De 0 a 80 dB
Ancho del impulso
De 30 ns a 1000 ns (pasos de 5 ns)
Ancho de banda (–3 dB)
De 2,5 MHz a 21,8 MHz
Número de haces
Hasta 1024
Número de puertas
Tres puertas de detección, más una puerta de sincronización
Comunicación de red
1000BASE-T x-coded 1 Gb
Tamaño (anch. × alt. × prof.)
295 mm × 133 mm × 473 mm
Peso
13,4 kg (29,5 lb)
Índice del grado de protección
IP55
Consumo de energía total de pico
170 W
Entrada de CC
De 24 V a 36 V
Escala de temperatura
Funcionamiento de 0 °C a 45 °C (de 32 °F a 113 °F).
Almacenamiento de −20 °C a 70 °C (de −4 °F a 158 °F)
Entradas/Salidas digitales y codificadores
Ocho entradas digitales (programables)
Ocho salidas digitales (programables)
Dos entradas de codificación (incrementales, fase A y B).
