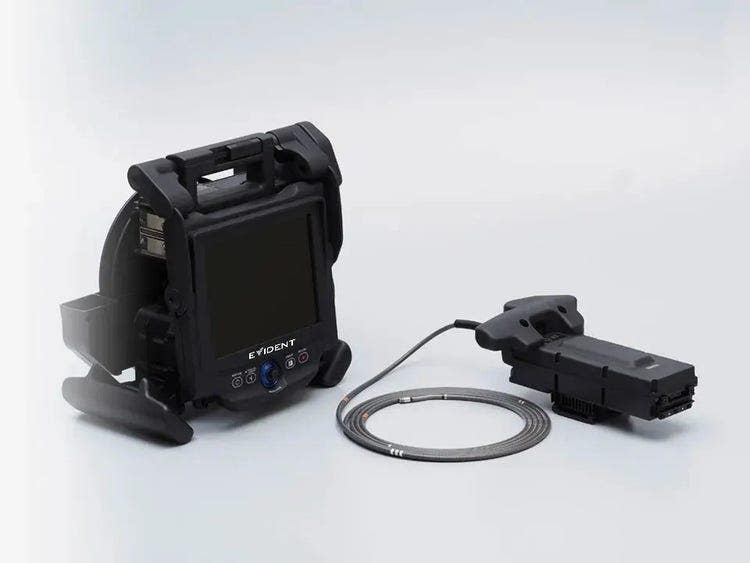

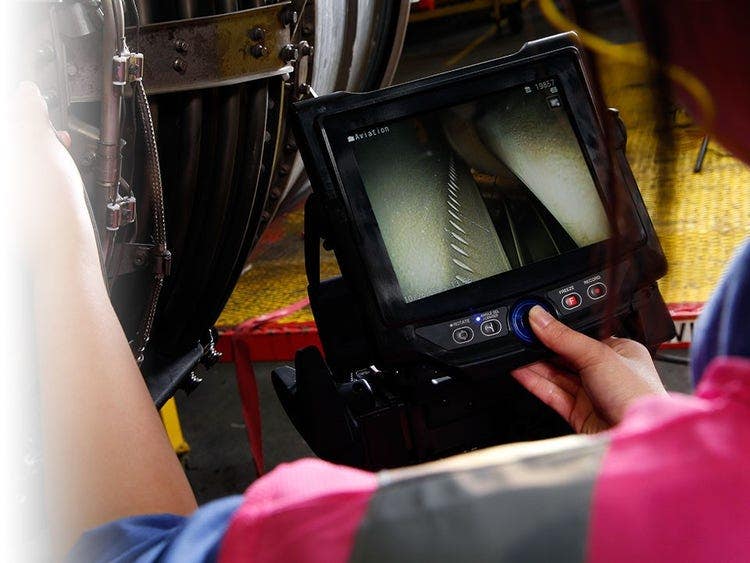

Videoscopio IPLEX NX
El videoscopio IPLEX NX combina imágenes de la más alta calidad con una interfaz de usuario a carácter intuitivo, diseño ergonómico y durabilidad para inspecciones eficaces en casi cualquier entorno.
IPLEX-NX
Descripción
Mediciones fiables usando el modelado 3D
Seleccionar el punto apropiado de medición ahora es mucho más fácil. El modelado 3D permite ver los detalles de lo que se inspecciona desde múltiples ángulos, lo que facilita aún más la determinación de la ubicación de los puntos de medición.
- Inspección visual
- Videoscopios
Desate el poder de One
Solución de videoscopio IPLEX™ One
La décima generación del sistema de videoscopio IPLEX, IPLEX One, es una plataforma unificada y basada en software que le permite trabajar más rápido, ver más y mantenerse a la vanguardia. Al combinar la innovadora tecnología de medición 3D Swoptix con mejoras en visualización, análisis y escalabilidad modular, IPLEX One redefine lo que es posible en la inspección visual remota. Al integrar la innovadora tecnología de medición 3D Swoptix con mejoras en visualización, análisis y escalabilidad modular, IPLEX One redefine lo que es posible en la inspección visual remota.
Confirmación instantánea de los objetos de medición
- El modelado 3D permite visualizar claramente la forma y complejidad de su blanco.
- Permite determinar precisamente sus puntos de medición para inspecciones más rápidas.
- Seleccione los puntos apropiados en su primera medición para evitar nuevas mediciones.
Definición de líneas de referencia donde se desee
- Las imágenes 3D permiten definir de manera más fácil líneas de referencia fiables en componentes difíciles, como el flanco de un aspa de turbina.
- Reducción de falta de alineación
Medicionesde profundidad fiables
- La confirmación del plano de referencia se efectúa de forma intuitiva.
- Determine sus puntos de medición con confianza para llevar a cabo mediciones de profundidad fiables.
Imágenes de la más alta calidad
El videoscopio IPLEX NX proporciona imágenes nítidas de alta resolución.
Su calidad de imagen fiable incrementa la probabilidad de detección, lo que ayuda a tomar decisiones claras
y mantener sistemas cruciales.

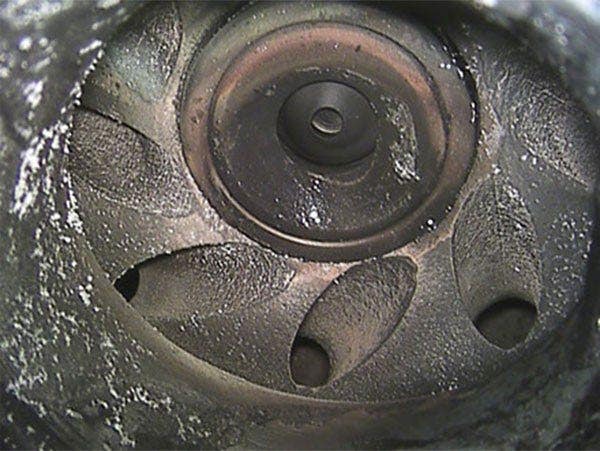

Vea claramente
La claridad excepcional de las imágenes permite visualizar defectos pequeños con detalles deslumbrantes.

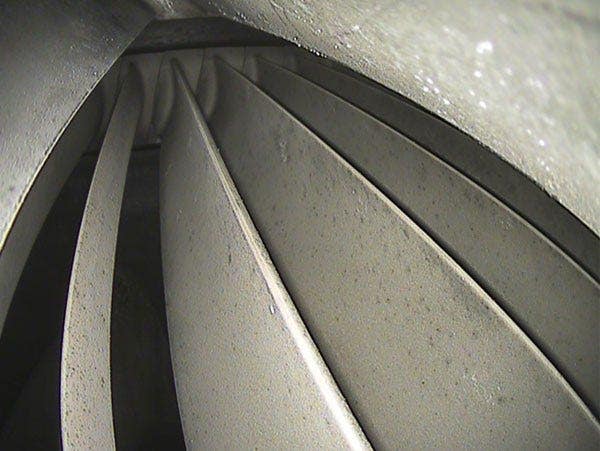

Obtenga más información
El sistema de iluminación láser proporciona un brillo cuatro veces más intenso que los videoscopios convencionales.
Mediciones de mayor alcance
Las mediciones estereoscópicas avanzadas de fácil desarrollo ofrecen una cobertura ampliada para llevar a cabo inspecciones rápidas y eficaces.
Visualización de imágenes engrande
- La medición estereoscópica súper amplia incrementa hasta cuatro* veces el área mensurable por el videoscopio en comparación con los modelos convencionales.
- Mida fácilmente la dimensión de una grieta en una cámara de combustión o un defecto en un encastre de álabe.
*En comparación con un modelo convencional de 6,0 mm de diámetro, que incluye un adaptador óptico para mediciones estereoscópicas frontales.
Medición escalar al alcance
- Defina simplemente una línea de referencia para usar la medición escalar sin necesidad de cambiar el adaptador de punta.
Medición en tiempo realcon el rango multipunto
- Esta exclusiva función Multi Spot-Ranging (rango multipunto) mide en tiempo real la distancia desde la punta del videoscopio hasta varios puntos en la superficie bajo inspección.
- Obtenga información de la forma de la superficie en tiempo real sin detener la inspección
Gran monitor de pantalla táctil
Los colores vivos de la pantalla táctil brindan imágenes nítidas y brillantes para una excelente visualización bajo una serie de condiciones de iluminación.
Eficiencia
Inspecciones eficientes
El IPLEX NX es un videoscopio simple y fácil de usar.
Incluso durante largas inspecciones, la comodidad y maniobrabilidad, proporcionadas por este videoscopio, facilitan su trabajo.

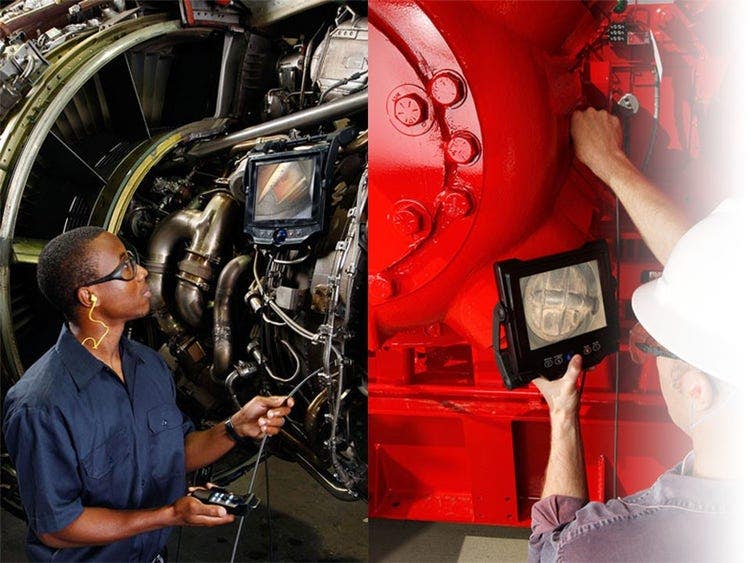

Configuración flexible multiposición
- Emplee uno de los seis modos de configuración de instalación para maximizar su comodidad.
- Ubique el monitor de manera que pueda obtener la máxima visibilidad;

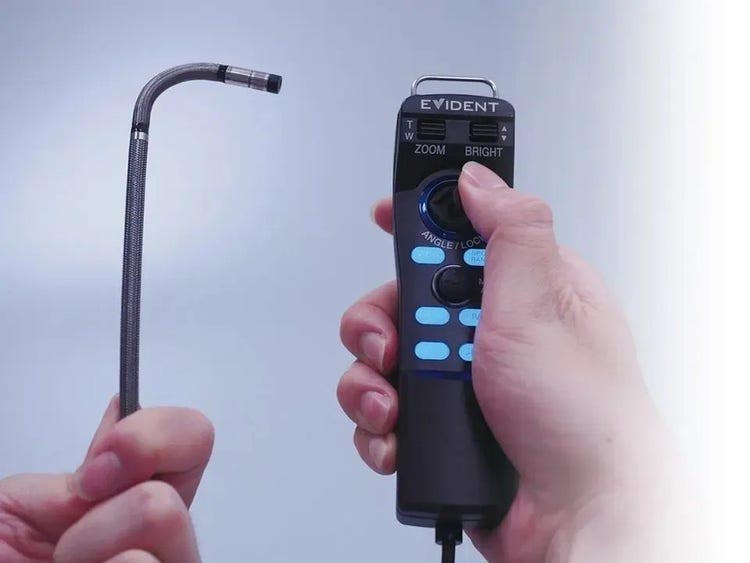

este último puede ser separado de la unidad principal. - El control remoto opcional brinda un control táctil y de iluminación en formato portátil.
Articulación sensible TrueFeel
- Articulación rápida y sensible
- Rápido control de sonda a través de una operación cómoda y ligera que ayuda a reducir la fatiga.
Sondas intercambiables para múltiples tareas
- Seleccione la sonda adecuada para su trabajo
- Sondas de 6,0 mm —de 3,5 m a 11,5 m de longitud— y sondas de 24,6 mm —3,5 m a 5 m de longitud.
Comparación de imágenes en vivo y almacenadas
- La función de imagen fantasma permite comparar las imágenes en vivo con las imágenes guardadas en el videoscopio para contrastar las condiciones pasadas y presentes.
- Monitorice los cambios de un componente a través del tiempo.
Otras características
- Algoritmo de reducción del sonido (NR) para imágenes más nítidas
- Tubo de inserción Tapered Flex duradero
- Velocidad de articulación en modo fino
- Software de asistencia para inspección InHelp
- Intercambio de imágenes (opcional)
Especificaciones
SONDA
| Model No. | IV9435N | IV9450N | IV9635N | IV9650N | IV9675N | IV9635X1N | |
| Tubo de inserción | Tubo de inserción | Φ4.0 mm | Φ6.0 mm | ø6.2 mm | |||
| Longitud de la sonda | 3.5 m | 5.0 m | 3.5 m | 5.0 m | 7.5 m | 3.5 m | |
| Revestimiento | Malla trenzada de tungsteno de gran durabilidad | ||||||
| Flexibilidad del tubo | Rigidez uniforme | Tubo de inserción Tapered Flex cuya flexibilidad aumenta gradualmente al acercarse al extremo distal | |||||
| Sistema óptico | Campo de visión | Seleccionable según el adaptador de punta óptica Se puede acoplar un adaptador para las mediciones estereoscópicas |
|||||
| Dirección de la vista | |||||||
| Iluminación | Diodo láser de alta intensidad | ||||||
| Articulación | Ángulo de la articulación (arriba/abajo/derecha/izquierda) |
130° | 180° | 150° | 130° | ||
| Mecánica de la articulación | Punta de sonda TrueFeel con potencia auxiliar electrónica | ||||||
UNIDAD DE BASE
| Model No | IV9000N | ||||||
| Dimensiones (ancho x alto x profundidad) | 320 mm x 310 mm x 180 mm | ||||||
| Peso aproximado del sistema (con batería y tarjeta SD de alta capacidad) |
7.1 kg | 7.2 kg | 7.3 kg | 7.4 kg | 7.6 kg | 7.5 kg | |
| Monitor LCD | Pantalla táctil LCD de 8,4" que proporciona imágenes nítidas con luz del día | ||||||
| Terminal de entrada/salida | Terminal de entrada | S-Video | |||||
| Terminal de salida | VGA | ||||||
| Conector USB | Tipo A en su versión 2.0 | ||||||
| Fuente de alimentación | Batería: 14,8 V nominal. Tiempo de funcionamiento de 100 minutos aproximadamente. Alimentación por corriente alterna (CA): de 100 V a 240 V, con 50/60 Hz (incluyendo adaptador de CA) |
||||||
| Dispositivo de grabación | Tarjeta de memoria SD de alta capacidad y USB flash (solamente para imágenes fijas) | ||||||
| Grabación de imágenes fijas | Resolución | H768 x V576 (Pixel) | H1024 x V768 (Pixel) | H768 x V576 (Pixel) | |||
| Formato de grabación | JPEG comprimido | ||||||
| Grabación de videos | Resolución | H768 x V576 (Pixel) | H1024 x V768 (Pixel) | H768 x V576 (Pixel) | |||
| Formato de grabación | MPEG-4 AVC (H 264). Se puede reproducir en Windows Media Player | ||||||
| Mediciones estereoscópicas | Distancia | Distancia entre dos puntos | |||||
| Punto a línea | Distancia perpendicular entre un punto y una línea definida por el usuario | ||||||
| Profundidad | Distancia ortogonal de la profundidad/altura entre un punto y un plano definido por el usuario | ||||||
| Área/líneas | Circunferencia de varios puntos y medida del área | ||||||
| Modelado 3D | Sección transversal en vivo, rotación del eje X/Y/Z. Modo de mapeo de doble codificación cromática. | ||||||
| Medición escalar | Distancia entre dos puntos en función de una medición conocida en el mismo plano | ||||||
VARIACIÓN DE LOS ADAPTADORES ÓPTICOS
Adaptadores ópticos de 4,0 mm
| AT80D/FF-IV94N | AT120D/NF-IV94N | AT120D/FF-IV94N | AT100S/NF-IV94N | AT100S/FF-IV94N | AT70D/70D-IV94N | AT50S/50S-IV94N | ||
| Sistema óptico | Campo de visión | 80° | 120° | 120° | 100° | 100° | 70°/70° | 50°/50° |
| Dirección de la vista | Frontal | Frontal | Frontal | Lateral | Lateral | Frontal | Lateral | |
| Profundidad de campo *1 | 35 to ∞ mm | 2 to 200 mm | 17 to ∞ mm | 2 to 15 mm | 8 to ∞ mm | 5 to 200 mm | 3 to 150 mm | |
| Extremo distal | Diámetro externo*2 | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm |
| Extremo distal*3 | 20.1 mm | 20.2 mm | 20.1 mm | 22.9 mm | 22.9 mm | 22.3 mm | 26.7 mm | |
Adaptadores ópticos de 6,0 mm
| AT50D/FF-IV96N | AT80D/FF-IV96N | AT120D/NF-IV96N | AT120D/FF-IV96N | AT120S/NF-IV96N | AT120S/FF-IV96N | AT90D/90D-IV96N | AT70S/70S-IV96N | ||
| Sistema óptico | Campo de visión | 50° | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| Dirección de la vista | Forward | Forward | Forward | Forward | Side | Side | Forward | Lateral | |
| Profundidad de campo *1 | 50 to ∞ mm | 20 to ∞ mm | 7 to 300 mm | 19 to ∞ mm | 4 to 150 mm | 20 to ∞ mm | 5 to 250 mm | De 4 a 250 mm | |
| Extremo distal | Diámetro externo*2 | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm |
| Extremo distal*3 | 21.3 mm | 21.3 mm | 21.4 mm | 21.4 mm | 26.6 mm | 26.6 mm | 25 mm | 31.2 mm | |
Adaptadores ópticos de 6,2 mm
| AT80D-IV96X1N | AT120D/NF-IV96X1N | AT120D/FF-IV96X1N | AT80S-IV96X1N | AT120S-IV96X1N | AT70D/70D-IV96X1N | AT60S/60S-IV96X1N | ||
| Sistema óptico | Campo de visión | 80° | 120° | 120° | 80° | 120° | 70°/70° | 60°/60° |
| Dirección de la vista | Forward | Forward | Forward | Side | Side | Forward | Side | |
| Profundidad de campo*1 | 35 to ∞ mm | 2 to 200 mm | 17 to ∞ mm | 30 to ∞ mm | 8 to ∞ mm | 5 to 200 mm | 3 to 150 mm | |
| Extremo distal | Diámetro externo*2 | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm |
| Extremo distal*3 | 20.6 mm | 20.6 mm | 20.6 mm | 24.4 mm | 24.4 mm | 22.7 mm | 28.3 mm | |
*1. Indica la distancia de visualización con un óptimo enfoque.
*2. Se puede introducir el adaptador en un orificio de ø4,0 mm o ø6,0 mm cuando está instalado en la sonda.
*3. Indica la longitud de la sección rígida del extremo distal de la sonda cuando está instalada.
ENTORNO OPERATIVO
| Temperatura de funcionamiento | Tubo de inserción | En aire: de –25 °C a 100 °C (de –13 °F a 212 °F) En agua: de 10 °C a 30 °C (de 50 °F a 86 °F) |
| Otros componentes | En aire: de –21 °C a 49 °C (de 21 °F a 120 °F) [con batería] En aire: de 0 °C a 40 °C (de 32 °F a 104 °F) [con adaptador de alimentación de CA] |
|
| Humedad relativa | Todos los componentes | De 15 % a 90 % |
| Resistencia a los líquidos | Todos los componentes | Operable si son expuestos a aceite de maquinaria, aceite ligero o soluciones salinas al 5 %. |
| Impermeabilidad | Tubo de inserción | Operable bajo el agua con un adaptador de punta acoplado dedicado a la visualización No es operable bajo el agua con un adaptador de punta dedicado a la medición estereoscópica Series IV94: Hasta un equivalente de 5 m en profundidad. Series IV96: Hasta un equivalente de 7,5 m en profundidad. |
| Otros componentes | Operables bajo ráfagas de lluvia (el compartimiento de la batería debe estar cerrado). No operable bajo el agua |
CONFORMIDAD MIL-STD
El rendimiento operativo bajo condiciones de servicio cumple con los estándares MIL-STD-810F/G y MIL-STD-461F.
No se concede garantía por daños bajo ninguna condición de utilización. Solicite los detalles a su representante de ventas Evident

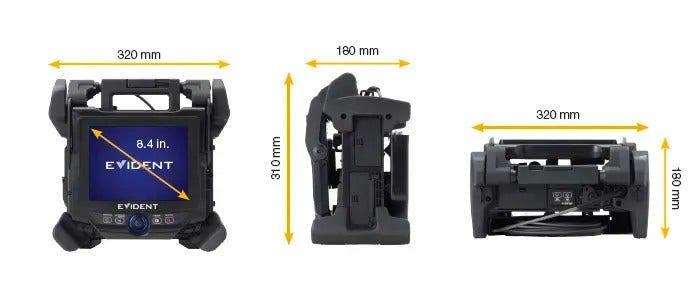

DIMENSIONES
