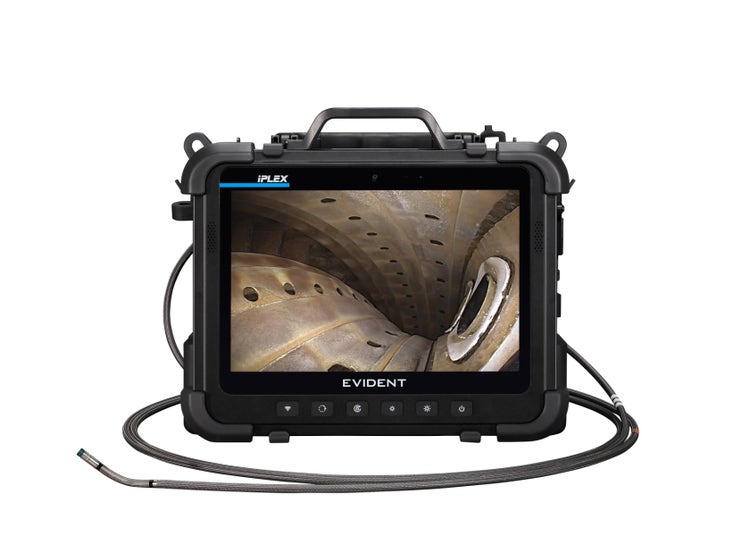

IPLEX One
La evolución de décima generación del sistema de videoscopía IPLEX, IPLEX™ One, es una plataforma unificada y basada en software que le permite trabajar más rápido, ver más y mantenerse a la vanguardia, sin importar el entorno o la aplicación. Combinando óptica revolucionaria, diseño robusto y escalabilidad modular, IPLEX One redefine los límites de lo posible en la inspección visual remota (RVI).
Desde la innovadora tecnología Swoptix™, pasando por mejoras en medición y visualización, hasta la libertad inalámbrica segura y la calidad de imagen excepcional que siempre ha sido un pilar del sistema IPLEX—IPLEX One es más que la próxima generación. Es el comienzo de algo mejor.
Un ecosistema unificado, escalable e impulsado por software
Desata el poder de One
IPLEX One es un ecosistema unificado
y escalable que consolida software, tubos de inserción y adaptadores de punta óptica en una plataforma común. Con niveles de rendimiento—Plus, Expert, Prime—todos basados en el mismo hardware, las actualizaciones pueden realizarse por software, permitiendo que el sistema evolucione fácilmente sin necesidad de actualizar el hardware.
Un sistema que evoluciona contigo
IPLEX One es una plataforma, no un producto. Está diseñado para simplificar las inspecciones de hoy y escalar sin esfuerzo ante los desafíos del mañana.
- Escalabilidad flexible basada en software: Comience con las funciones que necesita y desbloquee capacidades avanzadas como modelado 3D o medición a través de licencias de software modulares, sin necesidad de cambiar de hardware.
- Configuraciones ilimitadas para una inversión más inteligente: Con una variedad de puntas ópticas y un modelo flexible de compra a demanda, IPLEX One brinda personalización y está listo para el futuro sin sobrepasar su presupuesto.
- Conectado por diseño: Compatible con la solución de flujo de trabajo ViSOL™ y aplicaciones de terceros, IPLEX One se integra de manera fluida en los flujos de trabajo digitales, facilitando una captura de datos, generación de reportes y colaboración más inteligentes.

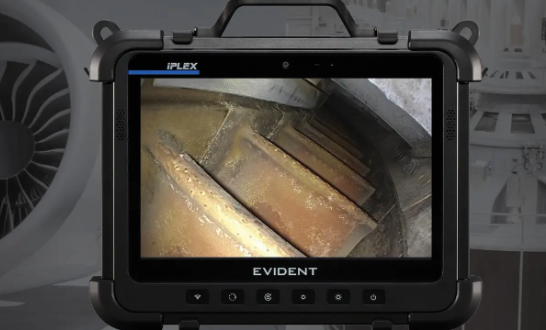

Imagen, análisis y medición acelerados
Las avanzadas tecnologías de óptica
y medición ofrecen claridad, precisión
y velocidad sin igual, sin interrumpir su flujo de trabajo.

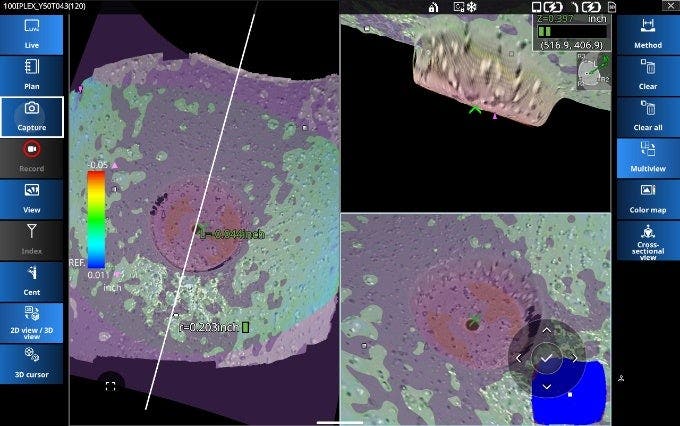

- Tecnología multivista Swoptix™ la primera en la industria: Cambie instantáneamente entre enfoque cercano y lejano, así como entre enfoque de vista directa y lateral, sin retirar el videoscopio, lo que reduce el tiempo de inspección y el desgaste de las puntas ópticas. Hasta el doble de productividad con la mitad de la fatiga y el desgaste de los sistemas RVI tradicionales.
- Modelado 3DAssist™: Exclusivo de Evident, el software 3DAssist permite crear imágenes 3D detalladas a partir de una sola trayectoria óptica, sin necesidad de una punta estéreo.
- Medición en pantalla única de Swoptix: Realice mediciones de 4 mm y 6 mm de fotograma completo al instante, aumentando la velocidad
y reduciendo las interrupciones en su flujo de inspección. - Claridad instantánea de borde
a borde en pantalla completa: Imágenes de alta resolución en tiempo real en toda la pantalla, lo que permite una identificación de defectos más precisa y una toma de decisiones más rápida. - Visualización en pantalla dividida: Comparaciones visuales lado a lado
y superposiciones de mediciones para un análisis de inspección más profundo, todo dentro de una sola interfaz.

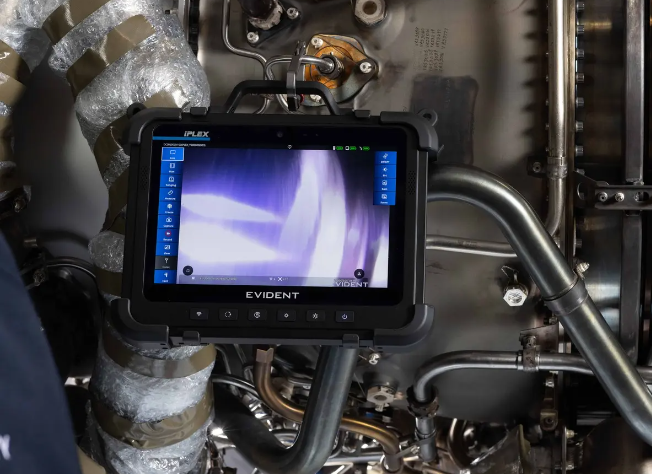

Cambie al instante entre el enfoque cercano y lejano, así como entre el enfoque directo y lateral con Swoptix™ multiview technology

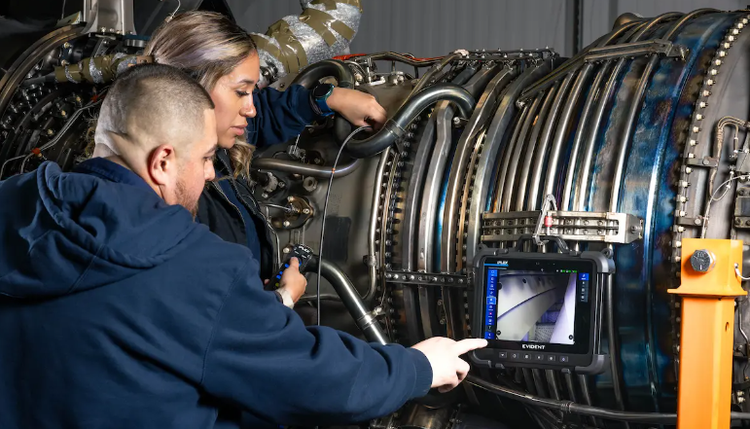

Construido para la forma en que usted trabaja

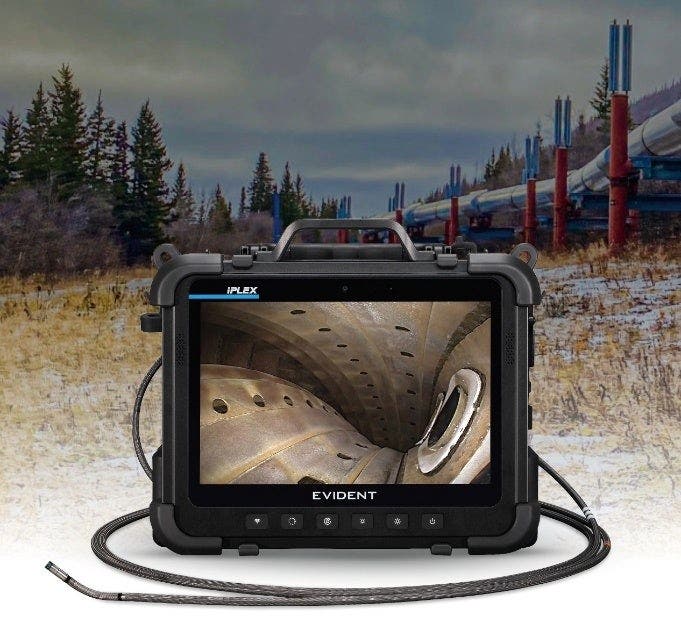

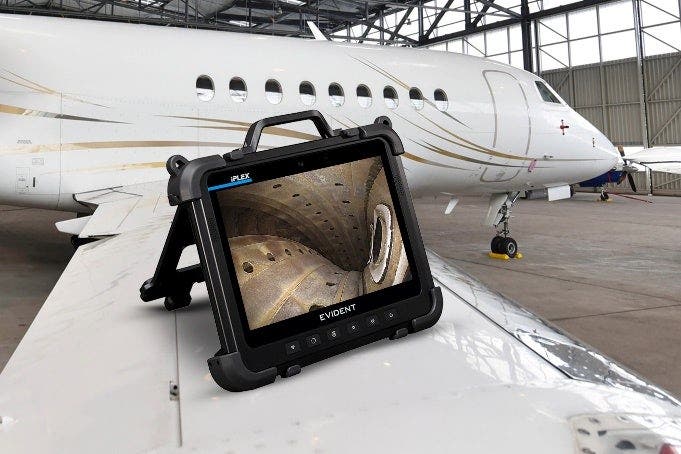

Diseñado para aplicaciones de aviación, generación de energía, petróleo y gas,
y seguridad, IPLEX One está hecho para acompañarlo, adaptarse a su entorno
y operar sin límites.

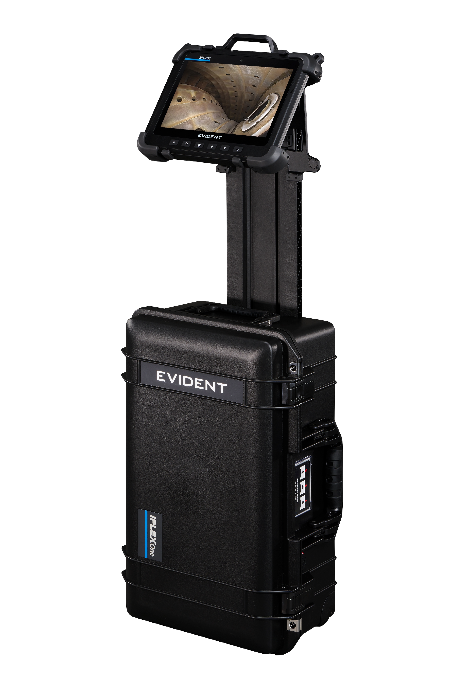

- Más pequeño, más ligero, más portátil: IPLEX One es más compacto que los modelos IPLEX anteriores y cuenta con una brillante pantalla de 10 pulgadas, lo que facilita su transporte y uso en entornos estrechos o elevados.
- Configuración modular y sin cables: Con operación remota inalámbrica y componentes modulares, IPLEX One se ajusta a la configuración preferida del usuario sin restricciones físicas.
- Inalámbrico de grado de inspección: La comunicación entre pares de latencia ultrabaja elimina la necesidad de configuraciones con cables y permite flujos de trabajo más flexibles. Modelos opcionales con radio deshabilitada para entornos seguros o clasificados.
- Control apto para operación remota: La unidad de control inalámbrica permite operar el videoscopio a distancia, reduciendo la fatiga y mejorando la ergonomía en configuraciones complejas.
- Diseñado para clima extremo: Diseño para todo clima soporta la lluvia, la nieve y las temperaturas extremas. Monitor antirreflejo con revestimiento AR y amplio ángulo de visión permite su uso bajo luz solar intensa.
Un legado de confiabilidad robusta
IPLEX One absorbe impactos, resiste la suciedad y la humedad, y funciona durante fuertes vibraciones. Además, está diseñado para jornadas prolongadas, con un diseño ergonómico y una pantalla táctil antirreflejo de 10 pulgadas.
- Probado en el mundo real: IPLEX One cumple cuando y donde más importa: probado contra caídas según estándares MIL-STD, con clasificación IP para polvo y agua,
y validado por pruebas de terceros. - Reducción del desgaste: Con un extremo distal más corto que mejora la inserción suave en áreas estrechas, la tecnología Swoptix reduce el riesgo de que las puntas ópticas se atasquen o dañen durante la inspección y disminuye el desgaste tanto de los adaptadores de punta óptica como del sistema IPLEX One en su conjunto.
- Servicio y soporte global Con una red de servicio de clase mundial respaldando cada unidad, IPLEX One incluye la formación, el mantenimiento y la asistencia experta que necesita para mantenerse listo para operar, sin importar dónde o cómo trabaje.
Software
ViSOL™: solución de flujo de trabajo de inspección visual
Una solución completamente escalable basada en la nube, el software ViSOL™ ayuda a los usuarios de IPLEX One a trabajar de manera más eficiente, con mayor profundidad de análisis y de forma más consistente. Organice, analice
y genere informes de sus datos RVI de forma intuitiva con las avanzadas herramientas de análisis, visualización
y colaboración de ViSOL.

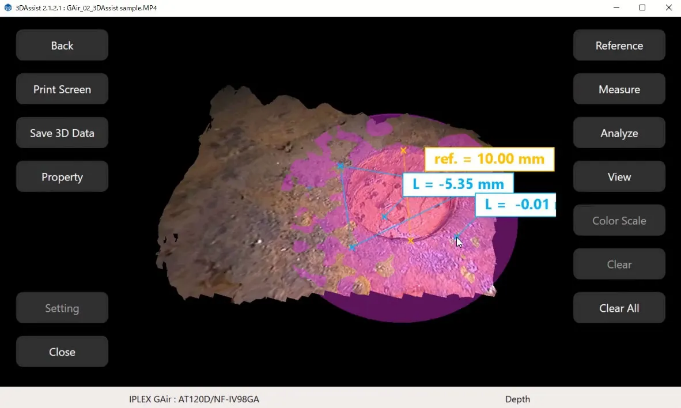

3DAssist™ Software
Combine los adaptadores de punta óptica del IPLEX One con el software 3DAssist™ para habilitar el modelado 3D avanzado y la medición comparativa dinámica. Esta poderosa integración aumenta la precisión de RVI mientras reduce el tiempo de inspección, mejorando drásticamente la calidad de la inspección.
Especificaciones
Unidad de videoscopio
| Modelo N.º | IV10420 | IV10435 | IV10620 | IV10630 | IV10635 | IV10650 | IV10675 | IV106100 | |
| Tubo de inserción | Diámetro del videoscopio | φ4,0 mm | φ6,0 mm | ||||||
| Longitud del videoscopio |
2,0 m (6,56 pies) | 3,5 m (11,48 pies) | 2,0 m (6,56 pies) | 3,0 m (9,84 pies) | 3,5 m (11,48 pies) | 5,0 m (16,40 pies) | 7,5 m (24,61 pies) | 10,0 m (32,81 pies) | |
| Revestimiento | Malla trenzada de tungsteno de gran durabilidad | ||||||||
| Flexibilidad del tubo | Rigidez uniforme | Tubo de inserción Tapered Flex con flexibilidad gradual que incrementa al acercarse al extremo distal | |||||||
| Indicador de gravedad | - | Disponible | |||||||
| Sistema óptico | Campo visual | Según el adaptador óptico | |||||||
| Dirección visual | |||||||||
| Iluminación | Diodo láser, LED blanco, LED ultravioleta (365 nm), LED infrarrojo (950 nm) | ||||||||
| Articulación | Ángulo de articulación (en todos los sentidos) | 160° | 180° | 150° | 130° | ||||
| Mecánica de la articulación | Punta de sonda TrueFeel con potencia auxiliar electrónica | ||||||||
UNIDAD PRINCIPAL
| N.º de modelo | IV10000, Unidad de operación | ||||||||
| Dimensiones (anch. × alt. × prof.) | 305 mm × 220 mm × 154 mm (12,0 pulg. × 8,7 pulg.) × 6.1 pulg.) (partes que sobresalen no están incluidas) | ||||||||
| Peso aproximado del sistema (unidad principal + unidad de operación) | En combinación con el IV10420: 6,40 kg (14,1 lb) | En combinación con el IV10435: 6,46 kg (14,2 lb) | En combinación con el IV10620: 6,48 kg (14,3 lb) | En combinación con el IV10630: 6,56 kg (14,5 libras) | En combinación con el IV10635: 6,60 kg (14,6 libras) | En combinación con el IV10650: 6,72 kg (14,8 lb) | Combinado con IV10675: 6,92 kg (15,3 lb) | Combinado con IV106100: 7,12 kg (15,7 lb) | |
| Monitor LCD | 10,1 pulgadas WUXGA (1920 × 1200), IPS, alto contraste Superficie dura e interfaz multitáctil (10 puntos), capacitiva Pantalla legible a la luz del día (unión óptica + revestimiento AR), retroiluminación de 1100 nits |
||||||||
| Salida de video | Tipo A HDMI 2.0 | ||||||||
| Auriculares (micrófono con salida y entrada de audio) | Compatible con Bluetooth® auriculares/micrófono | ||||||||
| Puertos de E/S de datos | Puerto USB tipo C × 3 Puerto 1: USB 3.2 Gen.1, USB Power Delivery 3.0 (Entrada 20V/5A, Salida 5V/3A) Puerto 2: USB 3.2 Gen.1, USB Power Delivery 3.0 (Entrada 20 V/1,5 A, Salida 5 V/0,9 A) Puerto 3: USB 3.2 Gen.1, USB Power Delivery 3.0 (Entrada 20 V/1,5 A, Salida 5 V/0,9 A) |
||||||||
| Fuente de alimentación | Batería de iones de litio para unidad principal: 10,8 V nominal, aprox. 360 minutos de funcionamiento (unidad principal + unidad de exploración) Batería de iones de litio para tableta: 10,8 V nominal, aprox. 180 minutos de funcionamiento 100 V a 240 V, 50/60 Hz (con adaptador de CA suministrado) |
||||||||
| Dispositivo de grabación | SSD interno (256 GB) o memoria flash USB | ||||||||
| Opciones de texto de título | Proyección de hasta 51 caracteres | ||||||||
| Definición de imagen | Función de zoom digital continuo (hasta 5 veces), Ganancia (7 pasos), WiDER (5 pasos), Contraste (4 pasos), Reducción dinámica de ruido (3 pasos), Brillo (Ganancia automática: 16 pasos, Ganancia manual: 24 pasos). Nitidez (16 pasos). Saturación (21 pasos). Refuerzo de rojo. Temperatura de color (2000K~12000K, 21 pasos). Preajuste de escena. Configuración avanzada. Funciones de visualización de imagen. | ||||||||
| Grabación de imágenes fijas | Resolución | H960 × V752 (píxeles)* *Cuando la opción Imprimir pantalla está activada, la resolución pasa a ser H1280 × V800 *La resolución varía según el adaptador óptico |
|||||||
| Formato de grabación | JPEG (.JPG), PNG (.PNG) | ||||||||
| Grabación de videos | Resolución | H960 × V752 (píxeles)* *Cuando la función Print Screen está activada, la resolución es H1280 × V800 |
|||||||
| Formato de grabación | MPEG 4 AVC/H.264 (.MP4 file) | ||||||||
| Wi-Fi | 2.4 GHz (802.11 b/g/n/ax) × 2 canales (integrado en la unidad de operación） La conectividad inalámbrica está disponible conectando un adaptador WiFi compatible al IV10000 |
||||||||
| Bluetooth® | Bluetooth® 5.2 × 1 (integrado en la unidad de operación) Es compatible con la conexión inalámbrica a un control remoto. |
||||||||
La marca y el logotipo Bluetooth® son marcas registradas de propiedad de Bluetooth SIG, Inc.
Evident Corporation utiliza estas marcas comerciales y logotipos bajo licencia. Todas las demás marcas y marcas registradas son propiedad de sus respectivos propietarios.
Especificaciones de los adaptadores ópticos
| Adaptadores ópticos de φ4,0 mm | ||||||||
| AT80D/FF-IV104 | AT120D/NF-IV104 | AT120D/FF-IV104 | AT120S/NF-IV104 | AT120S/FF-IV104 | AT80D/80D-IV104 | AT60S/60S-IV104 | ||
| Sistema óptico | Campo de visión | 80° | 120° | 120° | 120° | 120° | 80°/80° | 60°/60° |
| Dirección de visión | Frontal | Frontal | Frontal | Lateral | Lateral | Frontal | Lateral | |
| Profundidad de campo*1 | 40 mm a infinito | De 3 a 300 mm | 17 mm a infinito | De 2 a 40 mm | 8 mm a infinito | De 4 a 280 mm | De 3 a 250 mm | |
| Extremo distal | Diámetro exterior*2 | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm |
| Extremo distal*3 | 20,9 mm | 20,4 mm | 20,5 mm | 21,1 mm | 21,1 mm | 22,3 mm | 24,7 mm | |
| Ø4,0 mm Swoptix Medición 3D | Ø4,0 mm Swoptix Multivista | ||||||
| AT100DD-IV104 | AT80SS-IV104 | AT110DN/F-IV104 | AT100D/S-IV104 | ||||
| Sistema óptico | Campo de visión | 100° | 80° | 120°/110° | 100° | ||
| Dirección de visión | Frontal | Lateral | Frontal | Frontal | Lateral | ||
| Profundidad de campo*1 | De 4 a 150 mm | De 4 a 150 mm | De 3 a 25 mm | 20 mm a infinito | 6 mm a infinito | 5 mm a infinito | |
| Extremo distal | Diámetro exterior*2 | φ4,0 mm | φ4,0 mm | φ4,0 mm | φ4,0 mm | ||
| Extremo distal*3 | 21,0 mm | 23,2 mm | 20,9 mm | 22,4 mm | |||
| Adaptadores ópticos de φ6,0 mm | ||||||||
| AT80D/FF-IV106 | AT120D/NF-IV106 | AT120D/FF-IV106 | AT120S/NF-IV106 | AT120S/FF-IV106 | AT90D/90D-IV106 | AT70S/70S-IV106 | ||
| Sistema óptico | Campo de visión | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| Dirección de visión | Frontal | Frontal | Frontal | Lateral | Lateral | Frontal | Lateral | |
| Profundidad de campo*1 | 18 mm a infinito | De 5 a 330 mm | 17 mm a infinito | De 2 a 50 mm | 8 mm a infinito | De 4 a 280 mm | De 3 a 250 mm | |
| Extremo distal | Diámetro exterior*2 | φ6,0 mm | φ6,0 mm | φ6,0 mm | φ6,0 mm | φ6,0 mm | φ6,0 mm | φ6,0 mm |
| Extremo distal*3 | 20,8 mm | 20,9 mm | 20,5 mm | 21,6 mm | 21,6 mm | 22,7 mm | 26,7 mm | |
| φ6,0 mm SWOPTIX medición 3D | SWOPTIX Multivista de φ6,0 mm | ||||||
| AT120DD-IV106 | AT100SS-IV106 | AT110DN/F-IV106 | AT100D/S-IV106 | ||||
| Sistema óptico | Campo de visión | 120° | 100° | 120°/110° | 100° | ||
| Dirección de visión | Frontal | Lateral | Frontal | Frontal | Lateral | ||
| Profundidad de campo*1 | De 4 a 150 mm | De 3 a 150 mm | De 3 a 25 mm | 20 mm a infinito | 6 mm a infinito | 5 mm a infinito | |
| Extremo distal | Diámetro exterior*2 | φ6,0 mm | φ6,0 mm | φ6,0 mm | φ6,0 mm | ||
| Extremo distal*3 | 21,6 mm | 25,0 mm | 20,6 mm | 22,3 mm | |||
*1. Indica la distancia de visualización con un óptimo enfoque.
*2. Se puede introducir el adaptador en un orificio de ø4,0 mm o ø6,0 mm cuando está instalado en la sonda.
*3. Indica la longitud de la sección rígida del extremo distal de la sonda cuando está instalada.
ENTORNO OPERATIVO
| Temperatura de funcionamiento | Tubo de inserción | En aire: De -25 °C a 100 ℃ (de -13 °F a 212 °F) |
| En agua: De 10 °C a 30℃ (de 50 °F a 86 °F) | ||
| Tableta | En aire: –21 °C a 49℃ (de -5,8 °F a 120,2 °F) [con batería de iones de litio] | |
| En aire: De 0 °C a 40℃ (de 32 °F a 104 °F) [con adaptador de alimentación de CA] | ||
| Sistema | En aire: –21 °C a 49℃ (de -5,8 °F a 120,2 °F) [con batería de iones de litio] | |
| En aire: De 0 °C a 40℃ (de 32 °F a 104 °F) [con adaptador de alimentación de CA] | ||
| Humedad relativa | Todos los componentes | Del 15 al 90 % |
| Resistencia a los líquidos | Todos los componentes | Operable si hay exposición a aceite de maquinaria, aceite ligero o soluciones salinas al 5 %. |
| Impermeabilidad | Tubo de inserción | Operable bajo el agua con el adaptador de punta de visualización instalado No es operable bajo el agua con los adaptadores de punta de medición estereoscópica Serie IV104: Hasta una profundidad equivalente de 3,5 m (11,6 pies), serie IV106: Hasta una profundidad equivalente de 10.0 m (33,0 pies) |
| Otros componentes | IP65* No se aplica cuando las cubiertas protectoras del sistema están abiertas. |
CONFORMIDAD CON MIL-STD
El desempeño del entorno operativo está certificado según los estándares MIL-STD-810H y MIL-STD-461G.
No se garantiza la ausencia de daños bajo ninguna circunstancia. Consulte al representante de ventas de Evident para obtener más detalles.
| Tipo | Método |
| Presión atmosférica baja | MIL-STD-810H, Método 500.6, Procedimiento I |
| Altas temperaturas | Norma MIL-STD-810H, Método 501.7, Procedimiento I |
| Bajas temperaturas | MIL-STD-810H, Método 502.7 Procedimiento I |
| Lluvia y ráfagas de lluvia | MIL-STD-810H, Método 506.6 Procedimiento I |
| Humedad | MIL-STD-810H, Método 507.6 |
| Niebla salina/ambientes corrosivos | MIL-STD-810H, Método 509.8 |
| Polvareda/nube de polvo | MIL-STD-810H, Método 510.7 Procedimiento I |
| Ambientes explosivos | MIL-STD-810H, Método 511.7 Procedimiento I |
| Vibración | MIL-STD-810H, Método 514.8 Procedimiento I |
| Impacto | MIL-STD-810H, Método 516.8, Procedimiento IV |
| Granizo o aguanieve | MIL-STD-810H, Método 521.4 |
| Susceptibilidad conducida, cables de alimentación | MIL-STD-461G, CS101 (Sistema) |
| Susceptibilidad conducida, inyección de carga al cableado | MIL-STD-461G, CS114 (Sistema) |
| Susceptibilidad Conducida, inyección de carga al cableado, Impulso | MIL-STD-461G, CS115 (Sistema) |
| Susceptibilidad conducida, transitorios sinusoidales amortiguados, cables y conductores de alimentación | MIL-STD-461G, CS116 (Sistema) |
| Susceptibilidad conducida, descarga electrostática generada por el personal (ESD) | MIL-STD-461G, CS118 (Sistema y control remoto inalámbrico) |
| Emisión radiada de campo magnético | MIL-STD-461G, RE101 (Sistema y control remoto inalámbrico) |
| Campo electrónico de emisión radial | MIL-STD-461G, RE102 Externo a la cubierta (Sistema y control remoto inalámbrico) |
| Campo magnético de susceptibilidad radiada | MIL-STD-461G, RS101 (Sistema y control remoto inalámbrico) |
| Susceptibilidad radiada de campo eléctrico | MIL-STD-461G, RS103 Por encima de la plataforma (Sistema y control remoto inalámbrico) |
*IPLEX One es fabricado por Evident Corporation
