Sweeney Digital Turning Tool
Todos los motores de turbinas, como los aeromotores, las turbinas generadoras de energía y los motores marinos requieren una inspección visual remota (RVI) con boroscopios para asegurar su correcto funcionamiento. En varios casos, se requiere inspeccionar a fondo cientos de álabes/aspas tan rápido como sea posible a fin de minimizar las paradas.

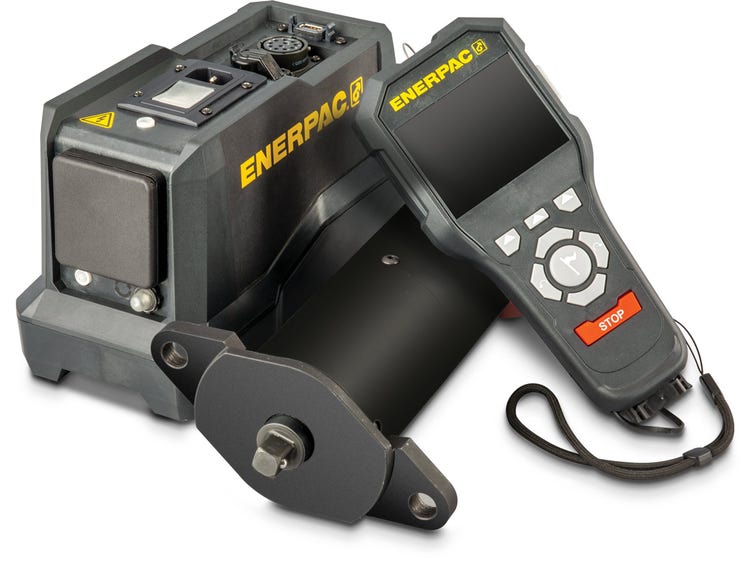

La Herramienta de Rotación Digital (DTT, siglas en inglés) Sweeney de la marca Enerpac le permiten controlar la rotación de los álabes de las turbinas durante la inspección boroscópica gracias a un control remoto de bolsillo o pedal «manos libres» prácticos. Cuando es usada con un videoscopio de la serie IPLEX, un sólo inspector puede inspeccionar detenidamente una turbina motriz de forma eficaz.
*Este producto no está disponible en algunas regiones. Consulte con su representante local de Evident para obtener más información.
Reduce costos laborales
La herramienta de rotación digital Sweeney permite a un solo operador controlar la rotación del motor mientras lleva a cabo la inspección.
Riesgo de daños mitigado para el boroscopio o el motor
Puesto que es solo una persona la que controla la inspección y la rotación del motor, la herramienta elimina aquellos errores de comunicación entre una persona asignada a la inspección y la otra al control de la rotación, además de la carga física de usar una llave inglesa en un área de difícil acceso para hacer girar manualmente los álabes/aspas.
El sensor de sobrecarga dinamométrico de la DTT apaga la herramienta si se genera una potencia excesiva; esto ayuda a prevenir daños en el motor y en el boroscopio.
Características que facilitan su inspección
La herramienta de rotación digital Sweeney también tiene características que permiten optimizar la eficiencia de sus inspecciones.
- Seguimiento de álabe: Evita que se repita la inspección en un mismo álabe o se olvide un álabe.
- Indicación en álabes que requieren una monitorización adicional: Permite regresar al registro y verificar sólo los álabes de interés/críticos.

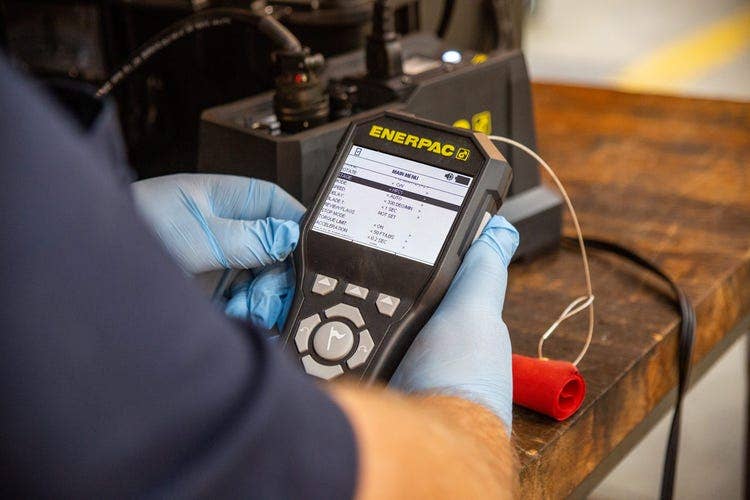

- Trabajo en comodidad: El control remoto de bolsillo dotado de comunicación inalámbrica posibilita una sujeción y ubicación donde y de la forma que se sienta más cómodo.
- Funcionamiento «manos libres»: El pedal permite que se mantenga concentrado en su inspección y emprenda acciones operativas clave sin usar sus manos.
- Disponibilidad rápida para el trabajo: El controlador viene con una biblioteca de motores preinstalada, lo que permite configurar la herramienta de forma rápida sin cambiar de software cada vez que se cambia de motor.

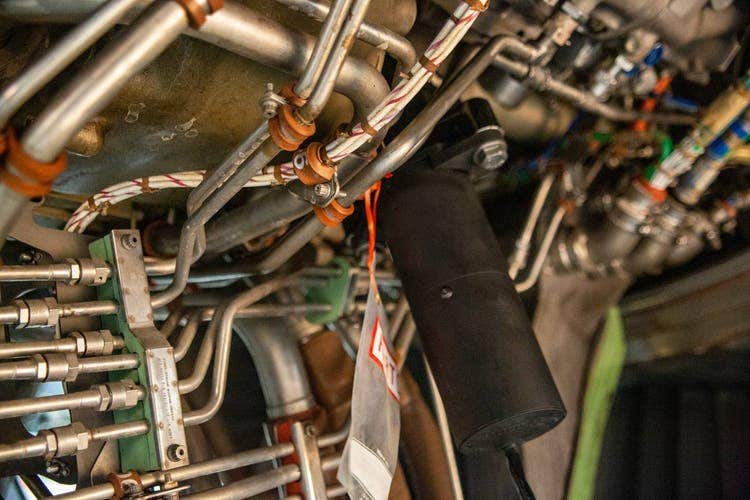

Conecte la herramienta de rotación digital al puerto de acceso del motor; el motor de accionamiento de la herramienta permitirá girar los álabes de la turbina bajo inspección.
Sistemas boroscópicos y videoscópicos recomendados
Los videoscopios IPLEX son soluciones RVI comprobadas para las inspecciones boroscópicas de turbinas de gas aeronaúticas, de generación de energía y marítimas, y su uso se da en todo el mundo. Al ser combinados con la herramienta de rotación digital Sweeney de Enerpac, los videoscopios le permiten desarrollar inspecciones en turbinas de forma más rápida, segura y eficiente.

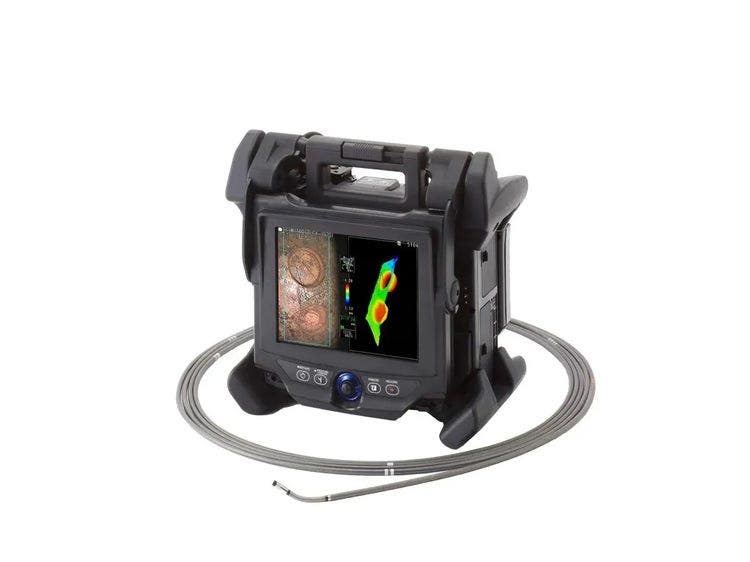

Videoscopio IPLEX NX
Kit de medición visual 3D
- Nuestra más alta calidad de imagen.
- Capacidades de medición estereoscópica avanzada con imágenes 3D.
- Sondas intercambiables con una variedad de diámetros y longitudes.
- Sonda con canal de trabajo interno de 6,2 mm para retirar cuerpos extraños.
Videoscopio IPLEX GX
Versatilidad balanceada
- Buen equilibrio entre portabilidad y alta calidad de imagen con un monitor de 8 pulg.
- Sondas intercambiables con una variedad de diámetros y longitudes.
- Medición estereoscópica opcional.
- Fácil alternación entre fuente de luz blanca para la iluminación opcional ultravioleta o infrarroja.

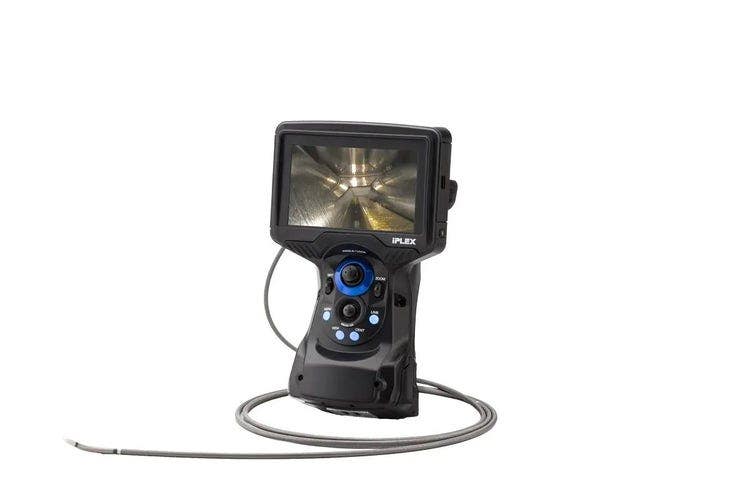

Videoscopio IPLEX G Lite
Máxima portabilidad
- Portabilidad elevada gracias a un diseño ergonómico y móvil.
- Medición estereoscópica opcional.
- Fácil alternación entre fuente de luz blanca para la iluminación opcional ultravioleta o infrarroja.
Specifications
Supported Engines
| Fabricante | Modelo de Enerpac |
| CFM International | CFM56-2 |
| CFM International | CFM56-3 |
| CFM International | CFM56-5A/5B/5C |
| CFM International | CFM56-7B/7BE |
| General Electric | CF34-3A/3B |
| General Electric | CF34-10A/10B |
| General Electric | CF6-50 |
| General Electric | CF6-6 |
| General Electric | CF6-80A/80C2/80E1 |
| General Electric | GE90 |
| General Electric | GEnx |
| General Electric | LM1600 |
| General Electric | LM2500 / LM2500+ |
| General Electric | LM6000 |
| IAE | V2500 |
| Pratt & Whitney | JT8D |
| Pratt & Whitney | JT9D |
| Pratt & Whitney | PW1100G-JM |
| Pratt & Whitney | PW1200G |
| Pratt & Whitney | PW1500G |
| Pratt & Whitney | PW1700G |
| Pratt & Whitney | PW1900G |
| Pratt & Whitney | PW2000 |
| Pratt & Whitney | PW4000/4084 |
| Rolls-Royce | RB211-22B |
| Rolls-Royce | RB211-524 |
| Rolls-Royce | RB211-535C/E |
| Rolls-Royce | Trent 700 |
| Rolls-Royce | Trent 800 |
| Mitsubishi Power | FT8 |
| Peso | |
| Peso del sistema total (todos los componentes) | 13,2 kg (29,2 lb) |
| Controlador | El peso de 2,5 kg (5,5 lb) incluye el cable de CA. |
| Motor de accionamiento | El peso de 4,4 kg (9,8 lb) incluye el cable de conexión. |
| Pedal | El peso de 0,6 kg (1,3 lb) incluye el cable de conexión. |
| Consola (control remoto con conexión inalámbrica) | El peso de 0,8 kg (1,8 lb) incluye el cable de conexión. |
| Maleta de transporte | 4,9 kg (10,8 lb) |
| Parámetros de funcionamiento | |
| Velocidad | Constantemente variable De 20°/min. a 360°/min. |
| Dirección | Compensación de holgura bidireccional regulable |
| Torque | De 30 pies lb. a 150 pies lb. Usuario seleccionable |
| Aceleración/deceleración | De 0,2 sec. a 5 sec. Ajustable en incrementos |
| Temporizador | De 0 a 60 sec. Puede ser controlado por el usuario de forma indefinida. |
| Calculador de álabes (aspas) | Muestra la cantidad de álabes en curso. |
| Indicador de álabe | Capacidad máx. de 999 indicaciones por espaciado (etapa). Puede ser marcado para ejecutar una nueva inspección. |
| Control remoto de conexión inalámbrica (consola) | Muestra la información de motor, espaciado y álabe Interfaz de nueve botones con capacidad de conexión inalámbrica. |
| Batería de consola | Dos uds. de iones de litio (modelo # LGMJ1PCB) |
