Vanta para PMI
Analizadores XRF
Descripción

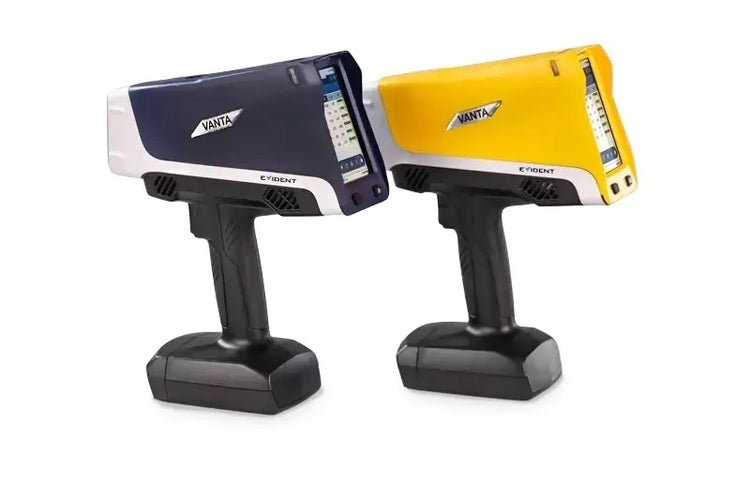

Analizador XRF portátil robusto para un tiempo de funcionamiento máximo
Los analizadores XRF portátiles Vanta™ otorgan la composición química detallada de los elementos y la identificación precisa de las aleaciones en las aplicaciones PMI, como por ejemplo, durante los exámenes de tuberías, válvulas, soldaduras, componentes y recipientes a presión.
Los analizadores Vanta son idóneos para:
- garantizar la instalación de componentes dotados de la aleación correcta en lugares/estructuras cruciales;
- asegurar el cumplimiento del estándar recomendado 578 de la American Petroleum Institute (API) relativo al programa de verificación de materiales para sistemas de tuberías de aleación nuevas y existentes;
- detectar el riesgo de corrosión por sulfuración (API RP 939-C);
- evaluar el riesgo de corrosión acelerada por flujo (FAC);
- discernir el riesgo de corrosión por elementos residuales en unidades de alquilación de ácido fluorhídrico (HF);
- Tecnología de computación en la nube.

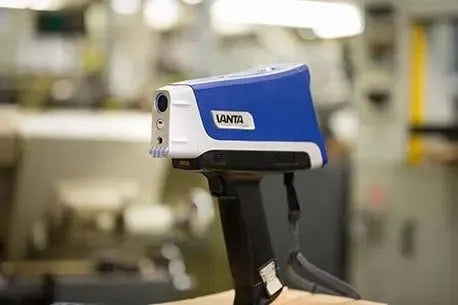

Robusto
Los analizadores Vanta están desarrollados para brindar una máxima productividad durante las inspecciones en servicio de sistemas sometidos a altas temperaturas y de superficies de muestras calientes que pueden alcanzar hasta los 425 °C.
Las condiciones de trabajo pueden ser difíciles para los instrumentos electrónicos, provocando períodos de inactividad que cuestan tiempo y dinero.
Por tanto, los analizadores Vanta son durables para garantizar un tiempo de funcionamiento prolongado y un bajo costo de propiedad.
- Resistencia ante caídas en conformidad con los métodos del Ministerio de Defensa de los EE. UU. (estándar MIL-STD-810G) a fin de prevenir daños y reparaciones costosas cuando se caen o golpean.
- Clasificación IP55 para resistir la lluvia, suciedad y el polvo.*
- Obturador de detector dedicado a los modelos C y M que evita perforaciones para poder analizar superficies rugosas con toda confianza.
- Resistencia a temperaturas que varían de los –10 °C a los 50 °C (14 °F a 122 °F) durante un ciclo de operación completo.**
* Los analizadores de la serie M están clasificados IP54.
** Con ventilador opcional. Funcionamiento continuo a 33 °C sin el ventilador.
Revolucionario
Los analizadores Vanta siempre proporcionan resultados reproducibles ya sea si está en su primer ensayo o en el enésimo.
La patentada Axon Technology™ del analizador Vanta usa una electrónica de ruido ultrabajo que permite mayores conteos de rayos X por segundo para lograr resultados rápidos, precisos y repetibles.
En colaboración con el nuevo procesador de cuatro núcleos (Quad-Core), la Axon Technology convierte a los analizadores Vanta en instrumentos extraordinariamente sensibles que van más allá de los límites de rendimiento con el fin de ofrecer los mejores resultados en el menor tiempo posible. La Axon Technology posibilita una repetibilidad excepcional entre ensayos e instrumentos. De esta forma, el resultado del primer ensayo será el mismo que el resultado del último ensayo, sin importar el instrumento usado.
La tecnología Axon también ofrece límites de detección (LOD) ultrabajos.
Productivo

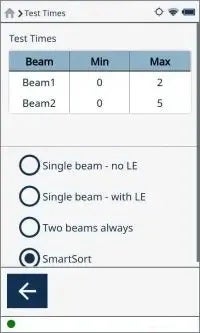

El software de fácil uso facilita las inspecciones de los operadores mediante una mínima capacitación.
- Sistema GPS integrado, cámara de muestra y cámara panorámica que mejoran la trazabilidad de la información de los ensayos en campo.
- Pantalla táctil nítida, clara y legible bajo cualquier condición de iluminación.
- Interfaz del usuario intuitiva y de navegación sencilla.
- Selección de las funciones y herramientas que se desean visualizar en la pantalla principal.
- Fácil exportación de datos mediante una unidad flash USB, conexión LAN inalámbrica o Bluetooth ® .
- Nombre de usuario único y contraseña personal.
- Botones ergonómicos y palanca con pulsante de calidad industrial que permiten una fácil navegación a través del sistema al usar guantes.
Funciones/características del software

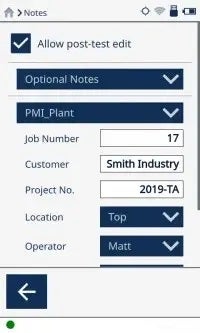

Trazabilidad y rápida creación de informes
Los analizadores Vanta™ racionalizan la gestión de los archivos y la trazabilidad en los ensayos de campo. Los usuarios pueden adquirir y exportar fácilmente sus datos detallados.
- Cámara de 5 megapíxeles y cámara de enfoque opcionales
- Sistema GPS integrado
- Marcadores automáticos de fecha y hora
- Plantillas de etiquetas de datos personalizadas para cada proyecto, trabajo y vendedor
- Conexiones LAN inalámbrica y Bluetooth opcionales ®
Biblioteca de grados de soldaduras
La biblioteca de grados de soldaduras facilita la verificación de la composición química de los materiales y el grado (ley) de las soldaduras. Asimismo, la cámara de enfoque opcional, con punto de colimación de 3 mm, facilita el análisis fiable de:
- Cordones de soldadura delgados, sin importar el material de base
- Materiales combinados
- Aleaciones
- Pequeños componentes de fijación
- Alambres/hilos metálicos
- Soldaduras

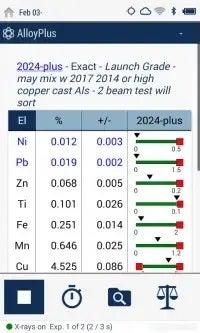

Elementos residuales e impurezas
Los analizadores Vanta permiten establecer las concentraciones máximas toleradas de los elementos residuales en familias de grados con el fin de obtener resultados rápidos, precisos y definitivos de la correspondencia de grados.
Además, en la pantalla del analizador es posible comparar lado a lado los grados parecidos para determinar la mejor correspondencia en función de los valores nominales y residuales:
- Identificación automática de la posible presencia de elementos invisibles a los ensayos XRF según las especificaciones de los grados.
- Identificación de la presencia de elementos contaminantes o residuales en metales reciclados que puede comprometer su valor o los requisitos del procesamiento.
- Definición de la concentración máxima tolerada de los elementos residuales dentro de familias de grados de aleaciones.
- Indicación del nivel de contaminantes residuales.
Cumplimiento de los programas de verificación de materiales
En los programas de verificación de materiales, los analizadores Vanta son usados para confirmar los materiales de construcción, verificar los materiales en función de los informes de análisis de materiales, e identificar materiales marcados incorrectamente.
- Confirmación de la calidad del material de construcción.
- Verificación del material según las certificaciones de fábrica y los informes de análisis de materiales.
- Identificación de materiales marcados incorrectamente o no trazables.
Especificaciones
Especificaciones Vanta™
Core: 1,85 kg con la batería; 1,62 kg sin batería
Core: Detector de deriva de silicio con ventana (película) de grafeno.
Humedad: de 10 % a 90 % de humedad relativa, sin condensación
Vanta Core: Clasificación IP55* contra polvo y agua proveniente de inyectores de agua a presión a partir de todas las direcciones.
Max y Core: Obturador de detector sólido para ayudar a prevenir daños en el detector.
*Posición en uso
[Ud.] Puerto USB 2.0 de tipo Mini-B para la conexión a un PC.
*El rendimiento en temperaturas elevadas puede variar en función de la disponibilidad del componente eléctrico.

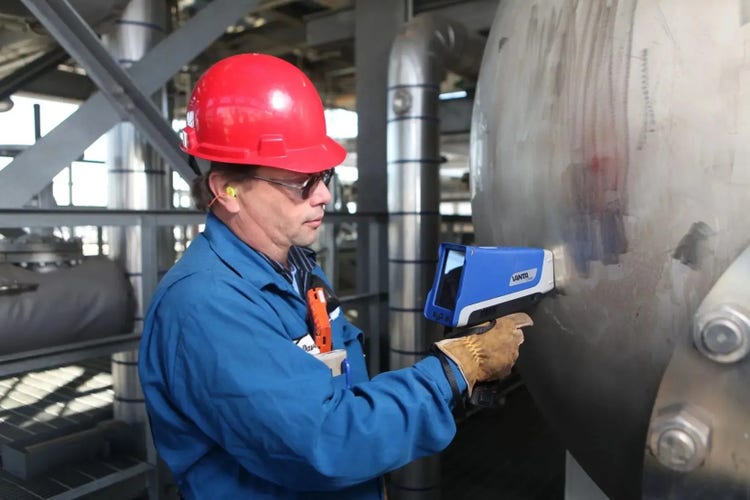

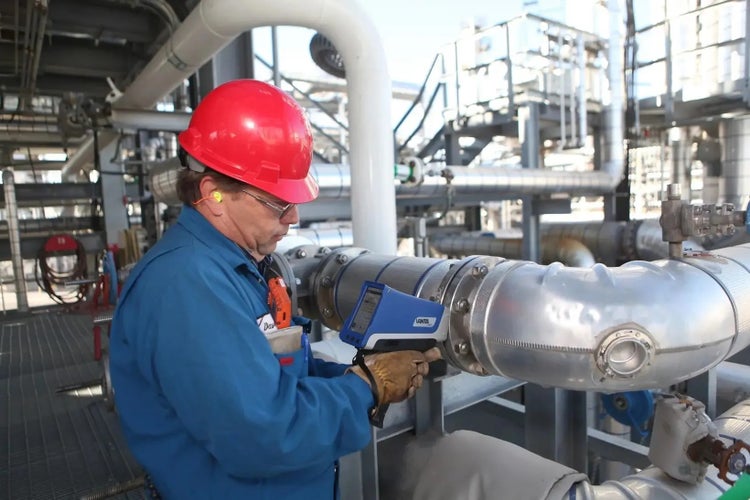

Analizadores Vanta para cumplimiento de programas PMI
En los entornos industriales modernos, los analizadores Vanta™ son vitales para los programas de control de la conformidad de materiales y para garantizar la seguridad en la cadena de suministro.
Los analizadores Vanta detectan y cuantifican de forma repetible y fiable los siguientes elementos:
- Elementos residuales e impurezas en aceros al carbono y de baja aleación.
- Rastros de silicio (Si) en aceros al carbono, según el estándar API RP 939-C.
- Azufre (S) y fósforo (P) en aceros inoxidables en servicio.
Estándar recomendado del instituto API (American Petroleum Institute)
Los analizadores Vanta son una herramienta auxiliar para controlar el cumplimiento de los estándares recomendados RP 578 —Programa de verificación de materiales para sistemas de tuberías de aleación nuevos y existentes— y RP 939-C —Detección de riesgos de corrosión por sulfuración— establecidos por el instituto API (American Petroleum Institute).
Corrosión acelerada por flujo
Los analizadores Vanta son efectivos para detectar presencia de silicio a fin de evaluar el riesgo de corrosión acelerada por flujo (FAC).
Unidades de alquilación de ácido fluorhídrico (HF)
Los analizadores Vanta son una herramienta analítica fiable durante el discernimiento del riesgo de corrosión por elementos residuales en unidades de alquilación de ácido fluorhídrico (HF).
Aplicaciones
Los analizadores Vanta™ proporcionan resultados con rapidez en una amplia variedad de aplicaciones. Las funciones del software, específicas a ciertas aplicaciones, permiten sacar el máximo provecho de estos analizadores y crear informes simples con resultados de trazabilidad.
Vanta para el reciclaje de catalizadores automovilísticos
Los analizadores XRF portátiles Vanta™ proporcionan mediciones rápidas y precisas de los metales valiosos del grupo de platino (PGM) —paladio (Pd), platino (Pt) y rodio (Rh)— que se hallan en el material de los convertidores catalíticos de automóviles. Las mediciones in situ permiten una clasificación y una evaluación del valor de la chatarra de catalizadores a lo largo del circuito de reciclaje.
Vanta para la evaluación ambiental
Los analizadores XRF portátiles Vanta para análisis de suelos y sedimentos brindan rápidamente datos precisos de valoración y rehabilitación ambiental. Simples de usar, los analizadores Vanta resisten las aplicaciones de campo más exigentes.
Vanta para la verificación y el control de la calidad durante la fabricación
Los analizadores XRF portátiles Vanta para la verificación y el control de la calidad durante la fabricación proveen análisis altamente específicos de la composición química del material que permiten identificar con rapidez y precisión metales puros y grados de aleación en aplicaciones donde la precisión del material es fundamental.
Vanta para la minería y geoquímica
Los analizadores XRF portátiles Vanta para la minería y geoquímica ofrecen resultados inmediatos de los análisis de elementos en el sitio de operación durante la exploración geoquímica, el control de calidad de los minerales, el procesamiento de los minerales y la rehabilitación ambiental.
Analizador Vanta para el reciclaje de chatarra
Los analizadores XRF portátiles Vanta para la clasificación y el reciclaje de chatarra cumplen con el índice de protección IP64 o 65, según el modelo, para resistir a la lluvia, suciedad y el polvo. Asimismo, han pasado pruebas de resistencia a caídas según el estándar MIL-STD-810G del Ministerio de Defensa de los Estados Unidos para evitar daños y maximizar su tiempo de operación aún en los ambientes más extremos de los almacenes de chatarra.

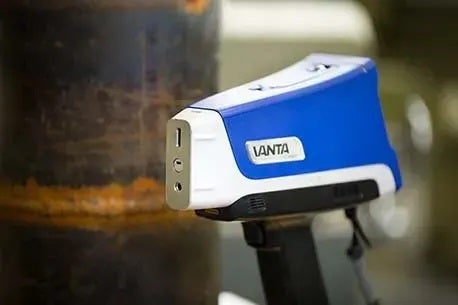

Vanta para PMI
Los analizadores XRF portátiles Vanta para la identificación positiva de materiales (PMI) efectúan el análisis químico altamente específico de la composición química del material, permitiendo identificar con rapidez y precisión los grados de las aleaciones para asegurar su correcta instalación en puntos críticos.
Vanta para control normativo y seguridad
Los analizadores XRF portátiles Vanta se usan para asegurar el cumplimiento de la norma RoHS y las leyes reguladoras locales e internacionales. Proporcionan el resultado de la composición química de bienes de consumo de manera instantánea para determinar rápidamente la presencia de Pb, Cd, Hg, Cr y Br.

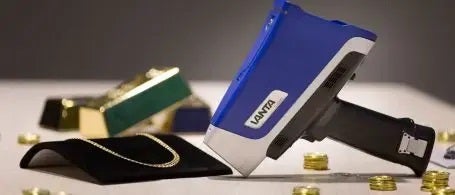

Vanta para análisis de metales preciosos
Los analizadores XRF portátiles Vanta para metales preciosos proporcionan la composición química de la aleación y la clasificación de quilates de forma rápida y precisa para identificar oro, plata, platino y rodio en análisis de joyas y reciclaje de catalizadores de automóviles.
Accessories
El analizador Vanta™ es nuestro dispositivo portátil por fluorescencia de rayos X (XRF) más avanzado. El robusto analizador Vanta XRF, dotado de la clasificación IP y cualificado ante pruebas de caídas, ejecuta análisis de elementos precisos y rápidos para proporcionar resultados en campo de calidad de laboratorio.
Olympus ofrece una serie de accesorios opcionales que ayudan a maximizar el rendimiento de su analizador Vanta en una variedad de aplicaciones.

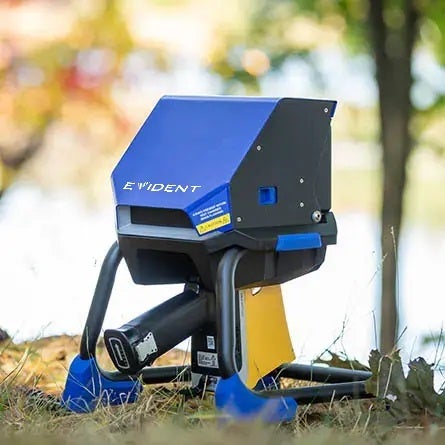

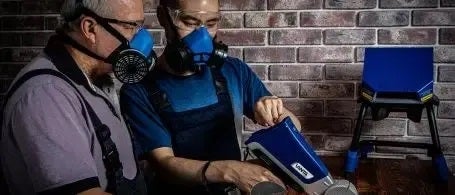

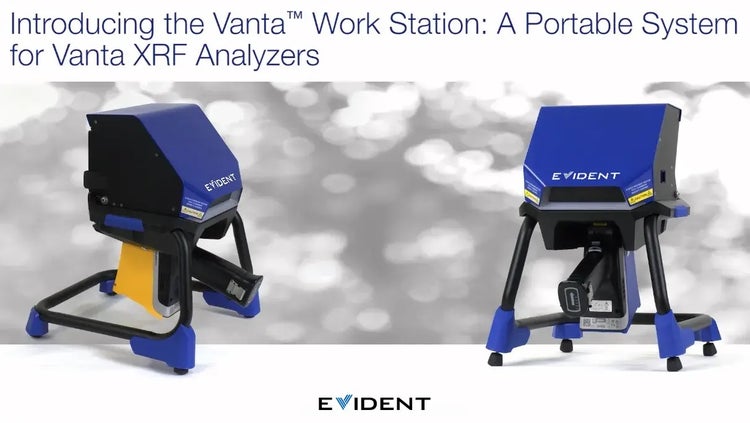

Estación de trabajo Vanta
La estación de trabajo portátil Vanta es alimentada por baterías para ejecutar sus ensayos sin cesar. Su cubierta completamente (360°) blindada, dotada de un sistema de bloqueo, es idónea para analizar muestras empaquetadas, preparadas y líquidas o pequeños objetos, como joyas o tarjetas de circuito impreso. En esta configuración de circuito de haz cerrado, los operadores usan sus analizadores mediante el software Vanta PC o la aplicación móvil Vanta.
La estación de trabajo portátil Vanta es efectiva para una variedad de aplicaciones:
- Exploración geológica
- Proceso de extracción minera
- Conformidad de normativa RoHS y bienes de consumo
- Análisis ambientales
La plataforma de la estación de trabajo permite ejecutar ensayos cuando se requieren tiempos más prolongados. Brinda la libertad de iniciar un ensayo en la estación de trabajo y completar otra tarea mientras el analizador Vanta ejecuta otro análisis. Puede confiar en la estabilidad de la muestra y reproducibilidad de su posición, lo cual permite garantizar datos de alta calidad y un procesamiento eficiente de la muestra.
Fácil de usar
- Simplemente enganche el analizador Vanta en el lugar designado y retírelo con tan solo presionar un botón.
- Sistema de tapa equilibrada/balanceada para prevenir cierres de golpe.
- Fácil ubicación de muestra sin ninguna obstrucción de pared frontal o tapa.
- Controle el analizador Vanta y transfiera los datos de forma inalámbrica o por medio de un cable USB.
Portabilidad
- Alimentación por baterías o CA para configuración de banco o para uso en campo.
- Fácil de transportar y configurar
- Cámara desmontable de las patas para un almacenamiento sencillo
- Maleta de transporte opcional
Diseño que preserva su seguridad
- Cámara de ensayo blindada con sistema de bloqueo completo interconectado: 107 mm × 178 mm × 179 mm.
- Grandes indicadores LED de advertencia radiológica claros y prominentes.
Pequeña superficie de contacto
- 36,6 mm × 33 mm
Otros accesorios Vanta
Funda Protectora Vanta
Mantenga su analizador Vanta seguro, protegido y fácil de acceso con la funda protectora Vanta. La funda protectora cuenta con una fijación para asegurar el equipo, un cinturón de seguridad de tipo MOLLE/PALS para ofrecer más opciones de enganche, y un blindaje (protección de seguridad) de latón.
Blindaje de sonda Vanta
El blindaje de sonda proporciona una protección adicional para la radiación de retrodispersión que se genera a partir de muestras analizadas de baja densidad. Este accesorio proporciona un mayor nivel de protección al reducir la retrodispersión de rayos X orientada hacia el usuario durante un ensayo.
Conozca más sobre este accesorio: Visualice el video
Separador de control térmico «Hot Heel» Vanta
Para inspeccionar tuberías o equipos bajo condiciones de alta temperatura de hasta 480 °C (900 °F), el separador de control térmico «Hot Heel» permite minimizar el calor que es transferido hacia un analizador Vanta, evitando al mismo tiempo la contaminación de la ventana de medición. El separador de control térmico incluye ventanas de medición para altas temperaturas.
Video: ¿Cómo instalar el separador de control térmico «Hot Heel» Vanta?
Máscara de soldadura Vanta
La máscara de soldadura previene las interferencias que pueden generarse a partir del metal de base al analizar cordones de soldaduras. Este accesorio refuerza la protección frontal de los analizadores Vanta y colima el haz a una amplia ranura de 3 mm para llevar a cabo rápidos análisis en cordones de soldaduras.
Conozca más sobre el análisis de soldadura con el analizador XRF portátil Vanta:
Visualizar el video
¿Cómo instalar la máscara de soldadura?
La estación de trabajo, el blindaje de sonda, el separador de control térmico «Hot Heel» y la máscara de soldadura Vanta no son compatibles con el analizador XRF portátil Vanta Element.
