De quoi s’agit-il ? Le système de comptage de gaz est l’outil de facturation de l’industrie du gaz naturel. Un tube de comptage de gaz est une partie essentielle de ce système de mesure qui détermine le débit/volume de gaz transféré dans le pipeline. Le tube de comptage est constitué d’une section de tuyauterie droite, usinée avec précision, située directement en amont du débitmètre. La section de tuyauterie droite aide à éliminer ou minimiser les turbulences et les irrégularités dans le débit de gaz afin d’assurer un profil d’écoulement régulier et uniforme sur l’ensemble du dispositif de comptage. Un profil d’écoulement symétrique améliore la précision des mesures. Souvent, un conditionneur d’écoulement ou redresseur d’écoulement est installé en amont de la section de tuyauterie droite pour aider à réduire davantage les turbulences d’écoulement.

Section droite

Conditionneur d’écoulement

Bride d’orifice

Écoulement

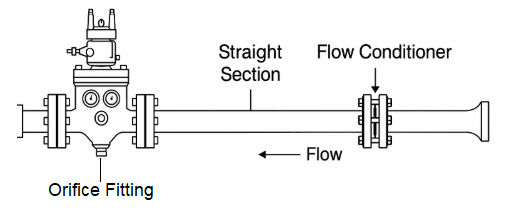

Schéma de fonctionnement du compteur – composants clés

Pourquoi est-ce si important ?

Profil d’écoulement de gaz irrégulier = mesure inexacte = erreurs coûteuses = une partie est surpayée ou sous-payée au point de transfert de propriété

Sociétés de production en amont : les écarts de mesure peuvent avoir des répercussions sur les producteurs, les propriétaires de droits miniers et les sociétés intermédiaires/de transport qui achètent leur production de gaz.

Sociétés intermédiaires de transport : les écarts de mesure peuvent avoir des répercussions sur les producteurs en amont, leur société intermédiaire et les acheteurs en aval.

Sociétés de raffinage en aval : les écarts de mesure peuvent avoir des répercussions sur les fournisseurs intermédiaires, leurs raffineries en aval et les entreprises locales de distribution (ELD).

Exemple de justification :

Erreur de 5 % sur une station de comptage de 10 000 mcf/jour (283 000 m³/jour) = 500 mcf (14 000 m³)

1 mcf (28 m³) = 5,48 $ (env. 4,72 €)

500 mcf (14 000 m³) = 2 740 $/jour (env. 2 351 €/jour).

Si cette erreur n’est pas repérée pendant 6 mois = 493 200 $ (env. 423 000 €) perdus/manquants

Que faut-il inspecter ?

Conditionneur d’écoulement ou redresseur d’écoulement : vérifiez que tous les tubes sont ouverts et ne présentent pas de dépôt ou de débris. Selon l’emplacement du compteur, ces tubes peuvent s’encrasser et se corroder. S’il s’agit d’un nouvel emplacement, il pourrait y avoir des baguettes de soudure, du bois, de la boue, des gants, tout ce que les ouvriers ont pu laisser dans le pipeline en amont. Certains types de redresseurs d’écoulement sont maintenus en place par une vis de réglage qui peut parfois se desserrer ou se dévisser, faisant descendre le redresseur d’écoulement trop loin sur la section droite du tube de comptage.

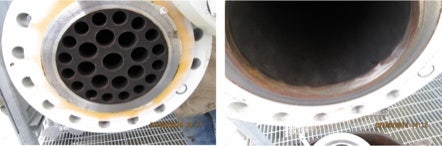

Redresseur d’écoulement

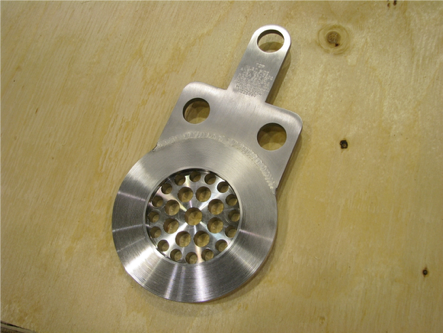

Conditionneur d’écoulement

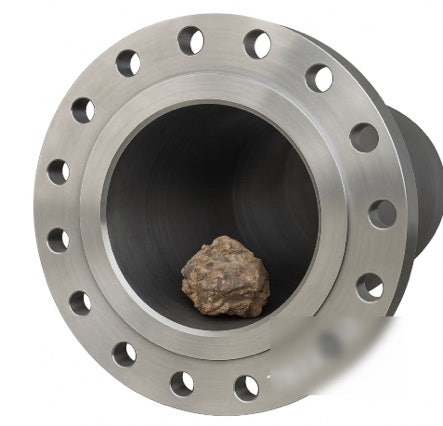

Débris trouvés dans un tube de comptage

Section de tuyauterie droite : vérifiez qu’il n’y a pas de dépôt, de boue ou de corrosion sur la surface polie/usinée du tuyau. La présence de dépôt dans la section de tuyauterie droite peut réduire le diamètre intérieur du tube de comptage, ce qui entraîne des turbulences d’écoulement et une surestimation du volume de gaz mesuré. (Selon le moment où l’erreur est découverte et les termes du contrat, la société risquerait de devoir corriger ou rembourser les volumes surfacturés des deux dernières années : un réel cauchemar pour la comptabilité !)

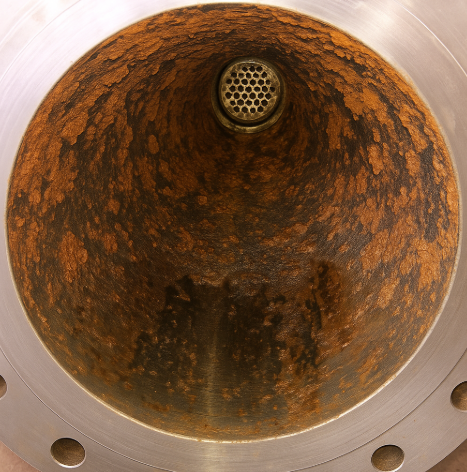

Section de tuyauterie droite de tube de comptage - présence de corrosion et de dépôt au niveau de la section droite polie du tube de comptage

Prises de pression et ports de pression différentielle : vérifiez qu’il n’y a pas de dépôt, de boue ou de corrosion à l’intérieur des prises de pression et le long de la paroi des ports de pression différentielle et des tubes menant au compteur. La présence de dépôt dans le port de pression différentielle et les tubes peut avoir un impact important sur la précision du compteur.

Bride d’orifice : vérifiez que la surface d’étanchéité, là où le joint de la plaque d’orifice appuie contre le tube de comptage, est lisse et plane. S’il s’agit d’un montage à double chambre, vous pouvez inspecter les dents d’engrenage qui déplacent le support de la plaque d’orifice sans avoir à retirer l’arbre d’engrenage, afin de vérifier d’éventuels dommages.

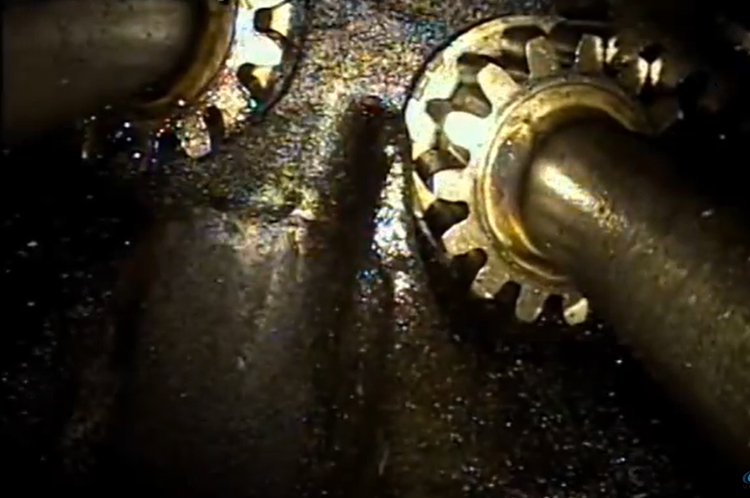

Arbre d’engrenage porteur – dents d’engrenage d’un arbre d’engrenage porteur sur une bride d’orifice senior

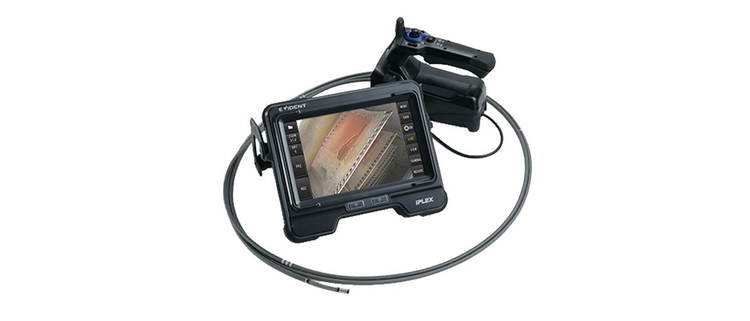

Nos solutions : nos modèles iPLEX G Lite ou iPLEX GT, d’un diamètre de 6 mm et d’une longueur de 3,5 mètres, sont parfaits pour cette application. Comme l’accessibilité n’est pas un problème, le diamètre de 6 mm est tout à fait adapté, et la longueur de 3,5 mètres est suffisante pour inspecter toute la longueur d’un tube de comptage.

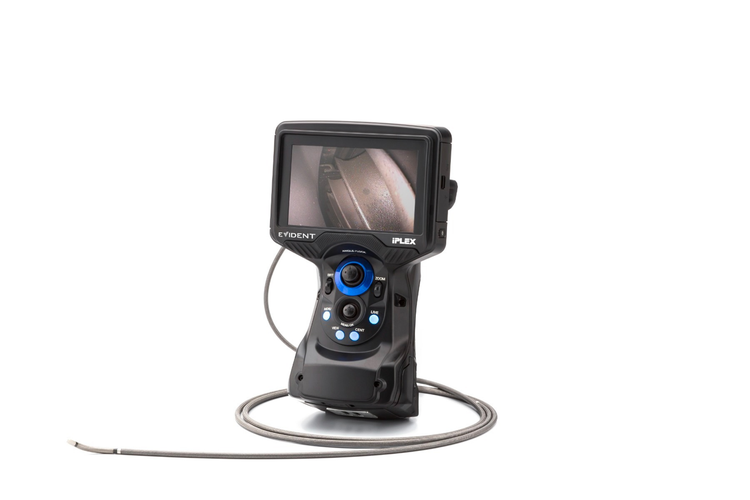

La portabilité du G Lite offre au technicien une grande flexibilité et une facilité de déplacement autour du compteur, tandis que la taille et la bonne visibilité de l’écran du GT par temps ensoleillé fournissent une meilleure qualité d’affichage et facilitent la prise de décision sur place. Nos produits sont conformes à la norme américaine MIL-STD 810G pour une utilisation en atmosphère explosive. Il s’agit d’une certification essentielle pour cette application. En général, aucune mesure n’est nécessaire. Pour une inspection détaillée du tube de comptage, celui-ci est mis hors service et vérifié à l’aide d’instruments de précision.
