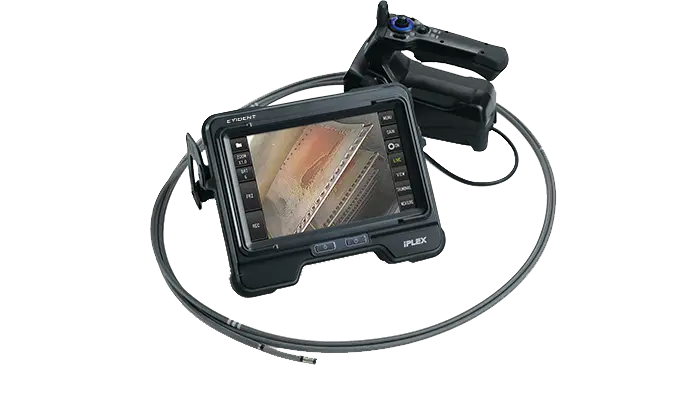

Vidéoscopes IPLEX GX/GT
Doté de tubes d’insertion et de sources de lumière interchangeables, d’un écran tactile de 8 po et de fonctionnalités d’imagerie avancée, le vidéoscope IPLEX GX/GT offre un équilibre optimal entre polyvalence, capacités d’imagerie et facilité d’utilisation.
L’outil approprié pour la réalisation de vos tâches
Doté de tubes d’insertion et de sources de lumière interchangeables, d’un écran tactile de 8 po et de fonctionnalités d’imagerie avancée, le vidéoscope IPLEX™ GX/GT offre un équilibre optimal entre polyvalence, capacités d’imagerie et facilité d’utilisation.
- Inspection visuelle
- Vidéoscopes
Libérez la puissance de One
Solution de vidéoscope IPLEX™ One
La 10e génération du système de vidéoscope IPLEX, IPLEX One est une plateforme logicielle unifiée qui vous permet de travailler plus rapidement, de voir plus et de garder une longueur d'avance. Combinant la technologie de mesure 3D révolutionnaire Swoptix avec des mises à niveau de visualisation et d’analyse et une évolutivité modulaire, IPLEX One redéfinit ce qui est possible en matière d’inspection visuelle à distance.
D’intéressantes caractéristiques à portée de main
- Écran tactile et touches de raccourci faciles à utiliser
- Positionnement de l’écran à l’endroit le plus confortable pour l’utilisateur
- Images lumineuses et nettes grâce à la vidéo intelligente
Un seul outil pour effectuer plusieurs tâches
- Passage d’une source de lumière à l’autre (blanche, ultraviolette et infrarouge)
- Tubes d’insertion interchangeables offerts dans une variété de diamètres et de longueurs
- Suffisamment robuste pour fonctionner dans des environnements difficile
Remarquez la différence

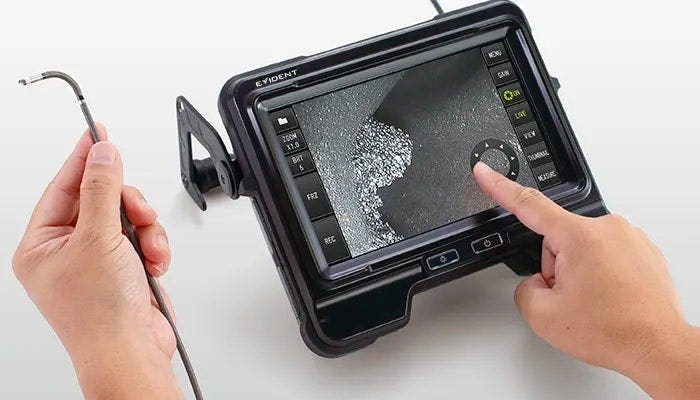

Le moniteur LCD de 8 po aux couleurs vives fournit des images nettes et lumineuses qui contribuent à la détection rapide des défauts.

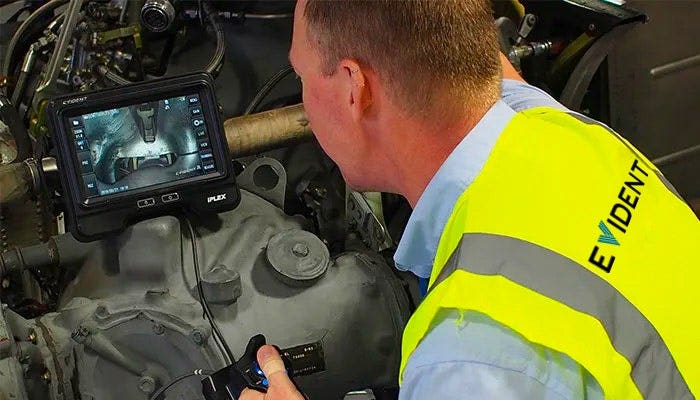

Réalisation de mouvements précis avec une légère pression du doigt
L’excellente réactivité de l’articulation TrueFeel™ vous permet de contrôler l’extrémité du tube d’insertion avec précision pour atteindre rapidement la zone cible et rester en position grâce à une fonction de verrouillage.
Une légère pression sur la commande suffit, réduisant ainsi au minimum la fatigue lors de longues heures d’utilisation.

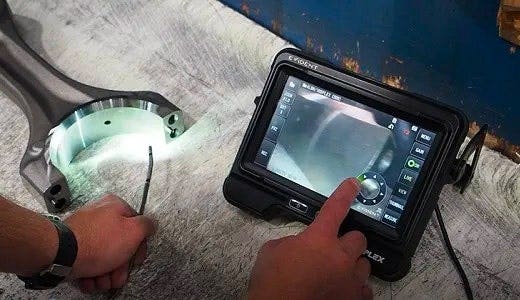

Commandes pratiques
Le grand écran permet d’afficher à la fois votre image d’inspection et les boutons de commande rapides. De plus, l’appareil peut en grande partie être contrôlé sur l’écran tactile, y compris l’articulation. En mode plein écran, les touches de raccourci du contrôleur vous permettent de contrôler les fonctions les plus importantes.

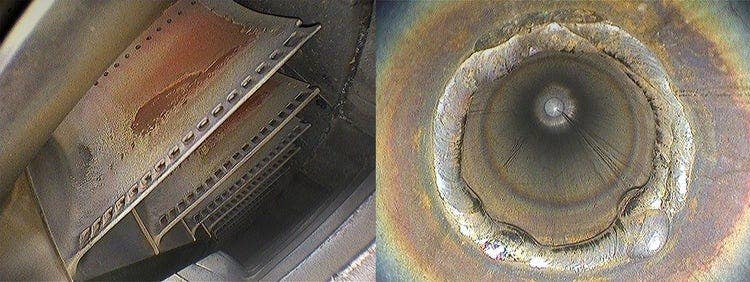

Une imagerie novatrice qui facilite les inspections visuelles
Système d’éclairage intense
La source de lumière à LED du vidéoscope IPLEX GX/GT, 30 % plus intense que celle de son prédécesseur (IPLEX RX), facilite l’inspection dans de vastes espaces.
IPLEX RX/RT (prédécesseur)
IPLEX GX/GT
IPLEX RX/RT (prédécesseur)
IPLEX GX/GT
Images nettes
L’algorithme de réduction du bruit du vidéoscope facilite la localisation des problèmes et des défauts dans les zones sombres.
Vidéos fluides à 60 ips
Obtenez des vidéos fluides grâce à la fréquence d’images élevée du vidéoscope. Même lorsque vous devez filmer un objet en mouvement, vous pouvez obtenir des vidéos claires et sans saccades.
IPLEX RX/RT (prédécesseur)
IPLEX GX/GT
Signets

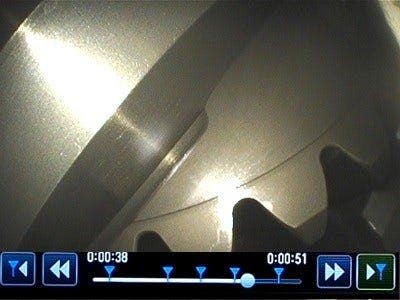

Enregistrement vidéo intelligent
Enregistrement simultané d’images fixes et de vidéos
Pendant l’enregistrement d’une vidéo, vous pouvez saisir des images fixes à la simple pression d’un bouton ; il n’y aura aucune interruption de l’enregistrement.
Signets
Ajoutez des signets pour gagner du temps et retrouver rapidement les moments importants lorsque vous examinerez les vidéos.
Vidéo en continu*
Ne perdez aucun enregistrement d’inspection critique. Le vidéoscope enregistre automatiquement les 30 dernières minutes de votre inspection, même si vous oubliez d’appuyer sur le bouton d’enregistrement.
* Disponible uniquement avec le modèle IPLEX GX ; une carte microSDHC est requise (en option).
De puissantes fonctions de mesure au bout des doigts
La mesure scalaire est offerte de série avec le vidéoscope. Elle vous permet de dimensionner des objets à l’aide d’un défaut de référence. Pour profiter d’un plus grand nombre de fonctionnalités avancées, passez à l’option de mesure stéréo pour dimensionner des objets à l’aide de coordonnées tridimensionnelles précises.

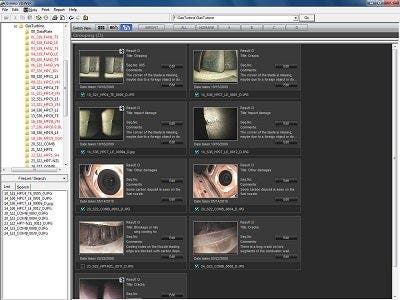

Création de rapports en quelques minutes
Le logiciel d’assistance d’inspection InHelp™ simplifie l’ensemble du processus, de l’inspection à la génération de rapports, améliorant considérablement l’efficacité de votre travail.
- Sur l’écran de votre vidéoscope : créez un processus personnalisé pour simplifier les inspections
- Sur votre PC : générez des rapports d’inspection à partir des modèles personnalisables
Autres caractéristiques
- Tube d’insertion durable à 4 couches
- Processeur PulsarPic™ offrant une optimisation constante de l’image
- Technologie WiDER™ créant une correspondance de contrastes d’image
- Grande autonomie de la batterie de 150 minutes
Polyvalent
Tubes d’insertion et sources de lumière interchangeables
Adaptez le vidéoscope à vos tâches d’inspection au moyen de composants modulaires
Des tubes d’insertion de 4 mm et de 6 mm de diamètre sont disponibles, avec des longueurs allant jusqu’à 10 mètres (32 pi). Des modules d’éclairage interchangeables vous permettent également de basculer entre une lumière LED blanche, UV ou IR.
Tubes d’insertion
- Tubes de 6,0 mm de diamètre : longueur de 2,0 / 3,5 / 7,5 / 10 m
- Tubes de 4,0 mm de diamètre : longueur de 2,0 / 3,5 m
Sources de lumière
- Lumière blanche (standard) : inspections standard
- Ultraviolet (UV, en option) : détection des petites fissures
- Infrarouge (IR, en option) : visualisation d’objets dans des environnements sombres
Les tubes d’insertion et les modules d’éclairage peuvent être changés rapidement et facilement sur place, ce qui engendre une réduction des temps d’interruption.
Lumière blanche
Lumière UV
Partage de données et collaboration faciles
Grâce à l’adaptateur de réseau local sans fil USB recommandé, vous pouvez envoyer en toute sécurité des images et des vidéos enregistrées depuis votre IPLEX vers votre PC avec l’application de bureau IPLEX sans fil, ou vers un smartphone ou une tablette au moyen de l’application IPLEX Image Share. Cela facilite l’extraction des données enregistrées sur votre vidéoscope et vous permet de les partager avec d’autres pour vous aider à diagnostiquer les problèmes.
Découvrez l’application IPLEX Image Share pour les appareils iOS.

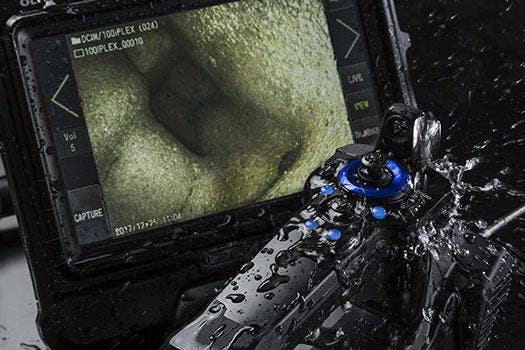

Robustesse éprouvée
Ce vidéoscope est conçu pour satisfaire aux exigences liées à l’indice de protection IP65 en matière de résistance à la poussière et à l’eau, de même que pour réussir les tests du département de la Défense des États-Unis (MIL-STD) pour la protection contre ce qui suit :
- Chutes d’une hauteur allant jusqu’à 1,2 m (4 pi)
- Vibrations
- Pluie battante
- Poussière
- Humidité élevée
- Brouillard salin
- Givre et verglas
- Environnements électromagnétiques
- Atmosphères explosives

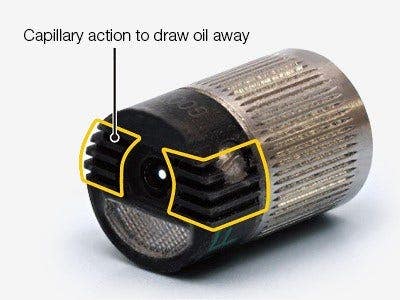

Une excellente vue dans les environnements huileux
Les rainures de l’adaptateur d’embout éliminent l’huile par capillarité et gardent ainsi vos images nettes. Plus besoin d’arrêter l’inspection pour essuyer l’huile sur la lentille de la caméra.
.
Autres caractéristiques
- Boutons illuminés permettant de travailler dans les environnements sombres
- Alerte de température élevée
- Sortie vidéo HDMI
Applications
Caractéristiques techniques
FONCTIONS DE BASE
TUBE D’INSERTION ET SECTION ARTICULÉE
| Numéro de modèle | IV9420G | IV9435G | IV9620G | IV9635G | IV9675G | IV96100G | |
| Tube d’insertion | Diamètre | Φ4,0 mm | Φ6,0 mm | ||||
| Longueur | 2,0 m (6,6 pi) | 3,5 m (11,5 pi) | 2,0 m (6,6 pi) | 3,5 m (11,5 pi) | 7,5 m (24,6 pi) | 10,0 m (32,8 pi) | |
| Extérieur | Tresse en tungstène à haute résistance | ||||||
| Flexibilité du tube | Rigidité uniforme | Tube Tapered Flex avec augmentation graduelle de la flexibilité vers l’extrémité distale |
|||||
| Capteur de température | Indicateur à deux niveaux pour les avertissements de température élevée | ||||||
| Section de l’articulation | Angle d’articulation (haut/bas/droite/gauche) |
130° | 150° | 120° | 110° | ||
| Fonctionnement de l’articulation | Articulation électronique TrueFeel à l’extrémité du tube d’insertion / commande fine de l’articulation au moyen du menu sur l’écran tactile |
||||||
| Poids approximatif | 0,99 kg (2,2 lb) | 1,05 kg (2,3 lb) | 1,06 kg (2,3 lb) | 1,17 kg (2,6 lb) | 1,47 kg (3,2 lb) | 1,66 kg (3,7 lb) | |
| Dimensions (L × P × H) | 97 × 188 × 158 mm (3,8 × 7,4 × 6,2 po) [pièces saillantes exclues des dimensions] | ||||||
| Éclairage | Système d’éclairage par LED | ||||||
APPAREIL DE BASE
| Numéro de modèle | IPLEX GX (IV9000G) | IPLEX GT (IV9000G) | |
| Poids (avec batterie) | 1,77 kg (3,9 lb) | ||
| Dimensions (L × P × H) | 241 × 190 × 70 mm (9,5 × 7,5 × 2,8 po) [pièces saillantes exclues des dimensions] | ||
| Dimensions de la mallette de transport | 375 × 525 × 243 mm (14,8 × 20,7 × 9,6 po) [dimensions correspondant à celles des bagages à main acceptés par la plupart des compagnies aériennes] |
||
| Affichage | Écran LCD WVGA de 8 po lisible à la lumière du jour avec écran tactile capacitif, rétroéclairage LCD réglable en 5 étapes |
||
| Alimentation | Alimentation c.a. | De 100 V à 240 V, 50/60 Hz (avec adaptateur secteur fourni) | |
| Batterie | Tension nominale d’environ 10,8 V (avec la batterie fournie) Autonomie : environ 186 minutes |
||
| Sortie vidéo incluse | HDMI | HDMI 1.4, type A | |
| Casque d’écoute (entrée microphone et sortie audio) | Mini-connecteur CTIA Φ3,5 mm | ||
| Diffusion sans fil en continu et en temps réel | Branchez l’adaptateur de réseau local sans fil USB recommandé dans le connecteur USB de type A. Cette fonction s’utilise avec des appareils iOS équipés de l’application IPLEX Image Share. |
||
| Transfert de fichiers sans fil | Branchez l’adaptateur de réseau local sans fil USB recommandé dans le connecteur USB de type A. Cette fonction s’utilise avec des PC équipés de l’application de bureau IPLEX. |
||
| Interchangeabilité des tubes d’insertion/sondes | Possible pour toutes les combinaisons de modèles de tubes d’insertion/sondes |
Possible entre les tubes d’insertion/sondes d’un même modèle |
|
FONCTIONS LOGICIELLES
| Fonctions liées aux images | Zoom numérique 5×, contrôle de la luminosité à 16 niveaux | |
| Réglage du gain | Gain réglable de 4 manières (manuel, auto, large 1, large 2) |
Automatique |
| Réduction dynamique du bruit | Disponible | - |
| Réglage de la netteté | Réglage de la netteté à 4 niveaux | - |
| Réglage de la saturation | Réglage de la saturation des couleurs avec 3 modes (monotone, naturel, vif) |
- |
| Options liées au texte affiché | Titres à 30 caractères | |
| Options liées aux notes | Titres à 30 caractères, marques, dessins à main levée | - |
| Fonctions d’affichage des images | Les images en temps réel peuvent être inverséesà droite et à gauche, de haut en bas, et tournées à 180 degrés. |
|
FONCTIONS DE GESTION DES ENREGISTREMENTS
| Support d’enregistrement | Normal | Carte SDHC fournie | |
| Vidéo en continu | Carte microSDHC (avec l’utilisation des pièces recommandées ; activez la fonction de vidéo en continu) |
- | |
| Mémoire interne | Disponible (seules les images fixes sont enregistrées) | - | |
| Superpositions sur l’image | Zoom, luminosité, date et heure, titre, adaptateur d’embout optique, logo OLYMPUS et paramètres du système |
||
| Affichage de miniatures | Les images enregistrées peuvent s’afficher sous forme de miniatures. | ||
| Enregistrement d’images fixes | Résolution | H768 × V576 (pixels) | |
| Format d’enregistrement | Format JPEG compressé | ||
| Enregistrement vidéo | Résolution | H768 × V576 (pixels) | |
| Format d’enregistrement | MPEG 4 AVC/H.264 Conforme au profil « Baseline » et compatible avec Windows Media Player 12 |
||
| Fréquence d’images | 60 ips / 30 ips | ||
FONCTIONS DE MESURE
FONCTIONS DE MESURE STÉRÉO
une ligne définie par l’utilisateur *1
un point et un plan défini par l’utilisateur *1
ENVIRONNEMENT DE FONCTIONNEMENT
| Température de fonctionnement | Tube d’insertion | Dans l’air : de -25 à 100 ℃ (de -13 à 212 °F) ; dans l’eau : de 10 à 30 ℃ (de 50 à 86 °F) |
| Autres pièces | Dans l’air : de -10 à 40 ℃ (de 14 à 104 °F) [avec la batterie] | |
| Dans l’air : de 0 à 40 ℃ (de 32 à 104 °F) [avec adaptateur secteur et chargeur de batterie] | ||
| Humidité relative | Toutes les pièces | De 15 à 90 % |
| Résistance aux liquides | Toutes les pièces | Utilisable lorsqu’exposé à de l’huile de machine, à de l’huile légère ou à une solution saline à 5 % |
| Étanchéité à la poussière et à l’eau |
Tube d’insertion | Utilisable sous l’eau avec un adaptateur d’embout d’observation installé Inutilisable sous l’eau avec un adaptateur d’embout de mesure stéréo Série IV94 – à une profondeur allant jusqu’à 3,5 m (11,5 pi) Série IV96 – à une profondeur allant jusqu’à 10 m (32,9 pi) |
| Autres pièces | IP65 ; inutilisables sous l’eau (le couvercle du compartiment à batterie et des autres compartiments doivent être fermés) |
CONFORMITÉ AUX NORMES MIL-STD
La performance de l’appareil dans l’environnement de fonctionnement a été confirmée par des essais effectués selon les normes MIL-STD-810G et MIL-STD-461G suivantes.
Aucune garantie n’est donnée quant à la résistance de l’appareil, quelles que soient les conditions d’utilisation. Veuillez consulter un représentant d’Evident pour en savoir plus.
CARACTÉRISTIQUES TECHNIQUES DES ADAPTATEURS D’EMBOUT OPTIQUES
Adaptateurs d’embout optiques de 4,0 mm
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
| Système optique | Champ de vision | 80° | 120° | 120° | 100° | 100° |
| Direction de visée | Avant | Côté | ||||
| Profondeur de champ *2 |
De 35 mm à ∞ | De 2 à 200 mm | De 17 mm à ∞ | De 2 à 15 mm | De 8 mm à ∞ | |
| Extrémité distale | Diamètre extérieur *3 | Φ4,0 mm | ||||
| Extrémité distale *4 | 19,0 mm | 21,7 mm | ||||
| Élimination de l’huile | Disponible | ー | ||||
Adaptateurs d’embout optiques de 6,0 mm
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
| Système optique | Champ de vision | 40° | 80° | 80° | 120° | 120° |
| Direction de visée | Avant | |||||
| Profondeur de champ *2 |
De 200 mm à ∞ | De 9 mm à ∞ | De 35 mm à ∞ | De 2 à 200 mm | De 19 mm à ∞ | |
| Extrémité distale | Diamètre extérieur *3 | Φ6,0 mm | ||||
| Extrémité distale *4 | 18,4 mm | 18,9 mm | 18,8 mm | 18,9 mm | 18,8 mm | |
| Élimination de l’huile | Disponible | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
| Système optique | Champ de vision | 80° | 120° | 120° | 220° | 100°/100° |
| Direction de visée | Côté | Avant | Avant/côté | |||
| Profondeur de champ *2 |
De 15 mm à ∞ | De 1 à 25 mm | De 3 mm à ∞ | De 1,6 mm à ∞ | De 2,0 mm à ∞ | |
| Extrémité distale | Diamètre extérieur *3 | Φ6,0 mm | Φ8,4 mm | Φ6,0 mm | ||
| Extrémité distale *4 | 24,2 mm | 21,1 mm | 29,5 mm | |||
| Élimination de l’huile | ー | |||||
Adaptateurs d’embout pour mesure stéréo (4,0 mm et 6,0 mm)
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
| Système optique | Champ de vision | 50°/50° | 60°/60° | ||
| Direction de visée | Avant | Côté | Avant | Côté | |
| Profondeur de champ *2 |
De 5 mm à ∞ | De 4 mm à ∞ | De 5 mm à ∞ | De 4 mm à ∞ | |
| Extrémité distale | Diamètre extérieur *3 | Φ4,0 mm | Φ6,0 mm | ||
| Extrémité distale *4 | 24,3 mm | 28,4 mm | 24,9 mm | 31,3 mm | |
*1. Mise à niveau nécessaire pour obtenir les fonctions offertes en option.
*2. Indique la distance d’observation permettant une mise au point optimale.
*3. L’adaptateur peut être inséré dans un trou d’un diamètre de 4,0 mm, de 6,0 mm et de 8,4 mm lorsqu’il est fixé au tube d’insertion.
*4. Indique la longueur de la portion rigide à l’extrémité distale du tube d’insertion lorsqu’elle est fixée.
Logiciel
ViSOL™ – Solution de flux de travaux pour l’inspection visuelle
Plus de possibilités à portée de main
Optimisez vos inspections visuelles avec ViSOL, une solution cloud permettant d’organiser et d’analyser des données d’inspection et de générer des rapports de manière intuitive. Elle fournit des informations exploitables grâce à des analyses avancées, une visualisation claire et une collaboration fluide. Entièrement évolutive, ViSOL soutient le virage numérique des particuliers ainsi que des petites et grandes entreprises.
