Sondes à courants de Foucault mulitéléments de nouvelle génération pour des inspections CND plus rapides et plus fiables
Découvrez notre nouvelle génération de sondes à courants de Foucault multiéléments (ECA).
Conçues pour les inspections exigeantes, ces sondes offrent une détection fiable des défauts de surface et sous-surface grâce à une technologie avancée de circuits imprimés (PCB), un encodeur intégré, une nouvelle conception de sabot (wedge) et un interrupteur à distance programmable.

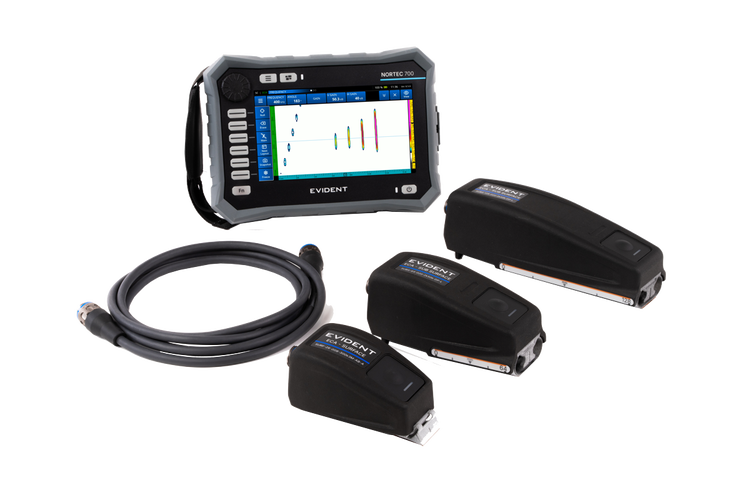

Compatible avec le NORTEC™ 700, la nouvelle gamme de sondes ECA prend en charge la configuration automatique, un connecteur unique, des câbles de sonde détachables, un voyant d'alarme intégré (LED) et une protection anti-usure facile à remplacer à l'aide de ruban en Téflon.
Principales innovations :
- Interrupteur à distance programmable permettant d’effacer les données ou de figer l’affichage de l’appareil
- Nouvelle conception ergonomique du sabot offrant un meilleur confort d’utilisation et une adaptation optimale aux différentes géométries de surface.
- Encodeur intégré offrant une résolution de 12 pas par millimètre
- Connecteur unique pour toutes les sondes, simplifiant leur gestion et leur interchangeabilité.
- Technologie de capteur basée sur des circuits imprimés (PCB) assurant une excellente homogénéité du signal.
- DEL d’alarme intégrée directement sur la sonde pour une indication visuelle immédiate des alarmes.
- Câble de sonde amovible
- Protection contre l’usure facile à remplacer grâce à l’utilisation de ruban de Téflon
- Configuration automatique avec le détecteur de défauts NORTEC 700
Modèles de sondes ECA
SURF-25-008-300k3M-DP-A
Numéro de pièce : Q2700082
Cette sonde ECA de surface haute résolution est conçue pour la détection de très petites discontinuités débouchantes en surface.
Applications courantes
- Détection des fissures autour des fixations
- Inspection des lignes de traçage
- Détection à haute résolution de très petits défauts
- Détection des défauts débouchants en surface
Caractéristiques techniques
| Caractéristiques techniques | Valeur |
| Couverture | 25 mm |
| Résolution | 0,8 mm |
| Plage de fréquences | De 300 kHz à 3 MHz |
| Nombre de capteurs | 32 |
| Capacité de détection | Fissures sur 360° |
| Résolution de l'encodeur | 12 pas/mm |
| Distance entre le dernier capteur et l'extrémité (bord) de la sonde | 1,1 mm de l'extrémité, 1,35 mm du bord |
SUBS-64-020-2k50k-DP-L
Numéro de pièce : Q2700079
Cette sonde ECA compacte pour la détection sous-surface est idéale lorsque l’accès est restreint et qu’un encombrement réduit est requis.
Applications courantes
- Détection de la corrosion sous les matériaux conducteurs, y compris sous les joints à recouvrement en aluminium
- Détection de fissures sous les matériaux conducteurs
- Inspection des bords de renfort
Specifications
| Caractéristiques techniques | Valeur |
| Couverture | 64 mm |
| Résolution | 2,0 mm |
| Plage de fréquences | De 2 à 50 kHz |
| Nombre de capteurs | 32 |
| Capacité de détection | Défauts longitudinaux et volumétriques |
| Résolution de l'encodeur | 12 pas/mm |
| Distance entre le dernier capteur et l'extrémité de la sonde | 5,5 mm |
SUBS-128-020-2k50k-DP-L
Numéro de pièce : Q2700080
Cette sonde ECA à large couverture pour la détection sous-surface permet l’inspection rapide de grandes zones.
Applications courantes
- Détection de la corrosion sous les matériaux conducteurs, y compris sous les joints à recouvrement en aluminium
- Détection de fissures sous les matériaux conducteurs
- Inspection des bords du doubleur
- Inspection de grandes surfaces nécessitant un balayage rapide
Specifications
| Caractéristiques techniques | Valeur |
| Couverture | 128 mm |
| Résolution | 2,0 mm |
| Plage de fréquences | De 2 à 50 kHz |
| Nombre de capteurs | 64 |
| Capacité de détection | Défauts longitudinaux et volumétriques |
| Résolution du codeur | 12 pas/mm |
| Distance entre le dernier capteur et l'extrémité de la sonde | 5,5 mm |
Choisissez la sonde ECA adaptée à vos besoins
| Modèle | Idéale pour | Couverture | Résolution |
| SURF-25-008-300k3M-DP-A | Détection haute résolution des fissures de surface | 25 mm | 0,8 mm |
| SUBS-64-020-2k50k-DP-L | Inspections sous-surface dans des espaces restreints | 64 mm | 2,0 mm |
| SUBS-128-020-2k50k-DP-L | Balayage rapide à large couverture pour la détection de défauts sous la surface | 128 mm | 2,0 mm |
Une fiabilité éprouvée en inspection ECA
Qu’il s’agisse de détecter des fissures autour des fixations avec une haute résolution, d’inspecter les lignes de repérage du fuselage, de détecter la corrosion sous les matériaux conducteurs ou d’effectuer un balayage sous-surface rapide à large couverture, notre nouvelle gamme de sondes ECA offre la polyvalence et les performances nécessaires aux applications de contrôle non destructif les plus exigeantes.
Grâce à leur encodeur intégré, à leur technologie de capteurs à circuits imprimés (PCB), à la configuration automatique avec le NORTEC 700 et à une conception ergonomique pensée pour l’opérateur, ces sondes ECA contribuent à améliorer la répétabilité des inspections, à réduire le temps de configuration et à accroître la productivité.
