L’inspection des soudures de tuyaux est déjà suffisamment complexe sans que du matériel de numérisation volumineux et trop compliqué ne vous ralentisse. Lorsque nous avons développé le scanner AxSEAM™, notre objectif était de simplifier les inspections des soudures longitudinales pour les professionnels du CND. Les retours extrêmement positifs ont confirmé que nous étions sur la bonne voie.

Nous avons désormais intégré plusieurs innovations dans le scanner HSMT‑Flex, notre solution de confiance pour l’inspection des soudures circulaires. Et pour des conditions encore plus exigeantes, le HSMT-Flex est désormais également disponible en version haute température — conçu pour fonctionner sur des surfaces allant jusqu’à 350 °C (662 °F) sans nécessiter l’arrêt des équipements.

Une solution éprouvée, désormais plus intelligente et plus adaptable

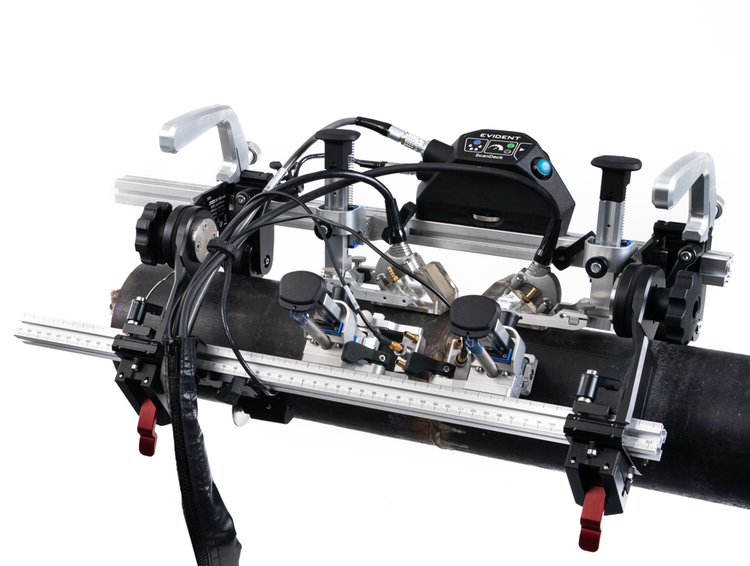

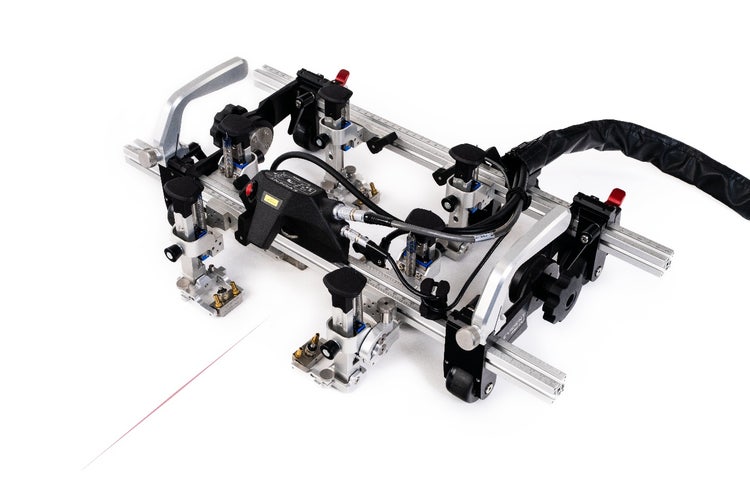

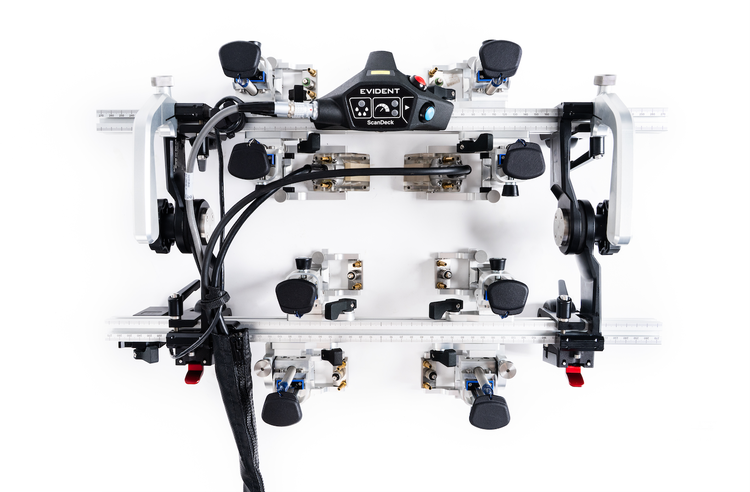

Le scanner HSMT‑Flex est un outil qui a fait ses preuves sur le terrain et qui est utilisé par les inspecteurs de pipelines depuis plus de deux décennies. Conçu pour des inspections ultrasonores stables et encodées sur un seul axe des soudures circulaires, il prend en charge les sondes à réseau phasé (PA), la diffraction par temps de vol (TOFD) et les sondes ultrasonores conventionnelles. Il peut être configuré pour accueillir jusqu’à huit sondes afin d’augmenter la couverture lors de l’inspection de matériaux plus épais et peut s’adapter à des tuyaux d’un diamètre minimum de 114 mm (4,5 po).

Avec les récentes mises à jour, le scanner HSMT‑Flex offre désormais :

• Module ScanDeck™ pour retour d’information de balayage en temps réel et commande à distance de l’OmniScan

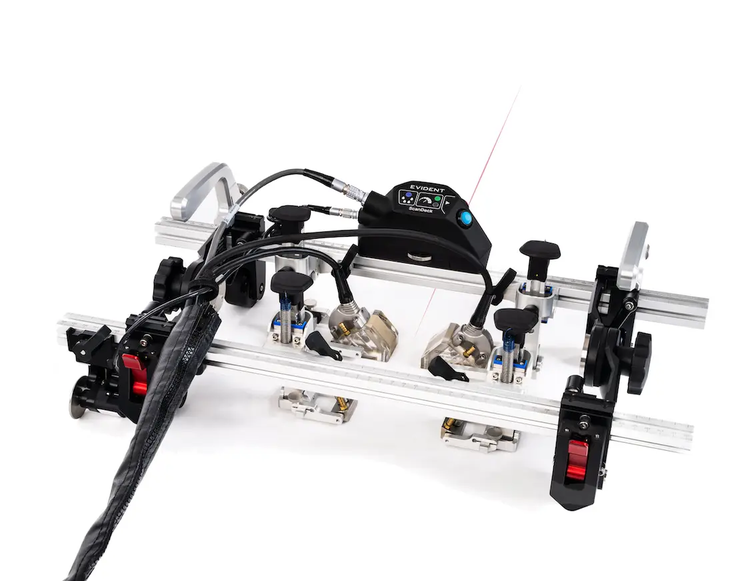

• Guide laser intégré pour un alignement intuitif sur la ligne centrale de la soudure
• Supports de sonde à ressort optimisés avec réglages rapides sans outils
• Système de freinage permettant de maintenir le scanner stable et de préserver l’intégrité des données lors de la manipulation de l’instrument
• Fonctionnement entièrement sans outil et nouveau système de gestion des câbles par tube à fermeture éclair pour des reconfigurations plus rapides et faciles

Réduisez le temps d’installation grâce à des réglages sans outil

Reconfiguré pour la rapidité et la flexibilité, le scanner HSMT-Flex permet désormais une utilisation et une reconfiguration complètes sans avoir besoin d’outils ni d’écrous en queue d’aronde. Cette approche simplifiée permet de réduire le temps d’installation et de faciliter les réglages sur le terrain.

Les réglages sans outil incluent l’utilisation ou le repositionnement des composants suivants :

• Supports de sonde
• Codeur
• Système pour la gestion des câbles
• Module ScanDeck
• Mécanisme de frein
• Poignées
• Glissière du châssis le long de la barre et remplacement de la barre

Acquérez des données de qualité dès le premier passage

Conçus pour la précision et la régularité, les supports de sondes pivotants à ressort permettent de maintenir un couplage optimal tout en réduisant au minimum le jeu mécanique. Cela garantit une intégrité du signal optimale et réduit le risque de défauts non détectés.

Grâce à la prise en charge de plusieurs configurations de sondes et d’accessoires tels que le guide laser, le scanner HSMT-Flex vous aide à rester aligné avec la soudure et à obtenir la couverture nécessaire — sans approximation.

Augmentez l’autonomie et l’efficacité des inspections

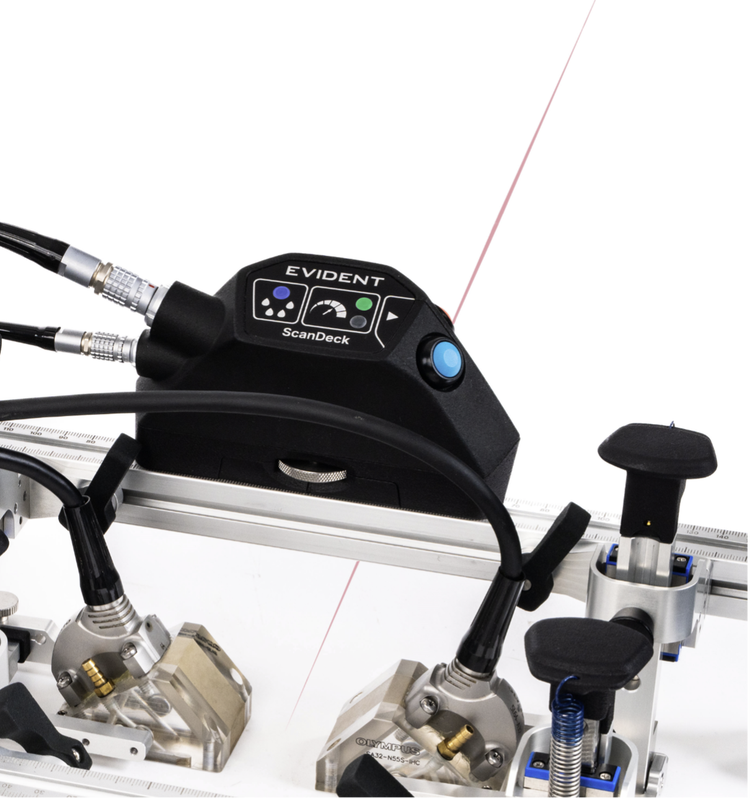

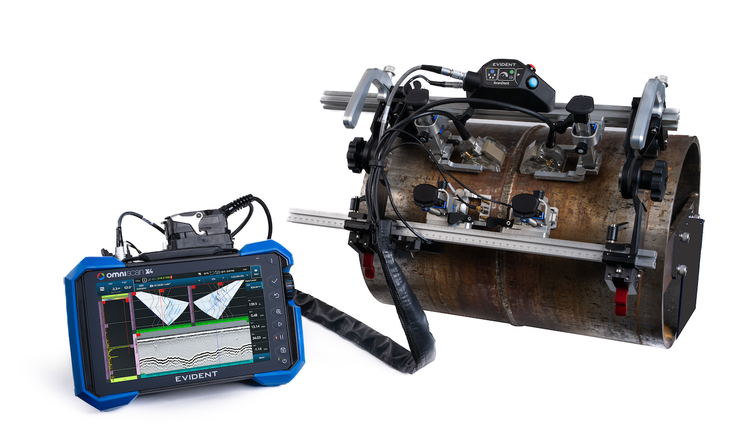

Pour un contrôle encore plus précis, le module optionnel ScanDeck peut être utilisé pour démarrer à distance l’acquisition sur l’OmniScan. Il surveille également le couplage et la vitesse de balayage en temps réel, alertant les inspecteurs si des ajustements sont nécessaires.

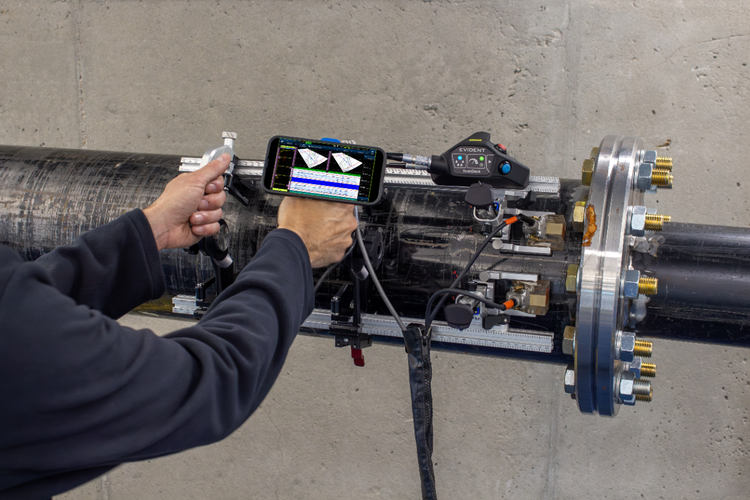

Lorsqu’il est associé à un support pour smartphone pouvant être installé sur les poignées du scanner, les données acquises peuvent être consultées en temps réel via l’application OmniScan™ X4 RCS, permettant un balayage pratique sans devoir diviser l’attention entre plusieurs appareils.

Conçu pour les conditions de terrain — y compris désormais les environnements à haute température

Robuste mais léger, le châssis en aluminium du scanner, ses roues magnétiques et son système de gestion des câbles intégré sont conçus pour résister aux environnements difficiles. Ces améliorations mécaniques contribuent à réduire les besoins de maintenance et à maintenir votre productivité avec moins d’interruptions.

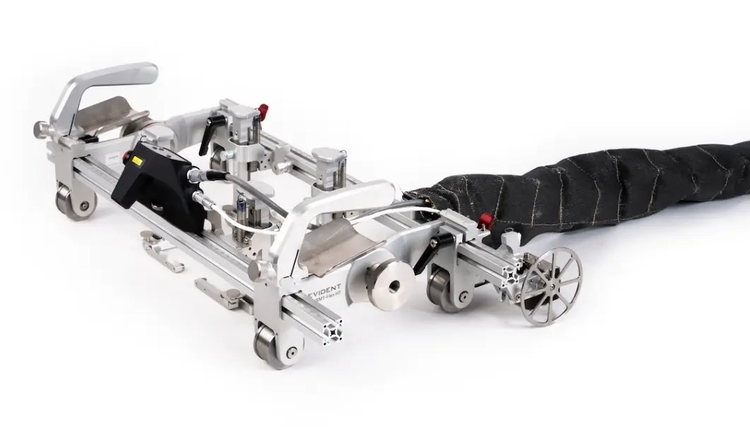

Disponible désormais également en version haute température, le scanner HSMT-Flex permet une inspection fiable des surfaces chaudes — telles que les tuyaux de traitement, les réservoirs et les cuves sous pression — à des températures allant jusqu’à 350 °C (662 °F), ou 300 °C (572 °F) pour un balayage continu lorsqu’il est utilisé avec le module ScanDeck. Cela permet aux inspecteurs d’identifier les problèmes potentiels avant l’arrêt, réduisant ainsi les temps d’immobilisation et améliorant l’efficacité de la planification.
