Lorsque nous avons conçu le scanner AxSEAM™, nous nous sommes mis dans la peau d’un inspecteur de terrain. Notre objectif était de rendre l’inspection des pipelines aussi simple que possible en résolvant les problèmes courants qui ralentissent les inspecteurs et qui compliquent leur travail.

Des solutions pour les inspecteurs de pipelines grâce au scanner AxSEAM

Après avoir consulté des inspecteurs de pipelines, nous avons dressé la liste des plaintes fréquentes liées à l’inspection des soudures longitudinales et circonférentielles à l’aide de techniques par ultrasons multiéléments (PAUT) et par diffraction en temps de vol (TOFD). Les fonctionnalités du scanner AxSEAM constituent une solution directe aux problèmes soulevés.

1.Bénéficiez de supports de sonde robustes et réglables sans outils qui empêchent le soulèvement et l’inclinaison de la sonde

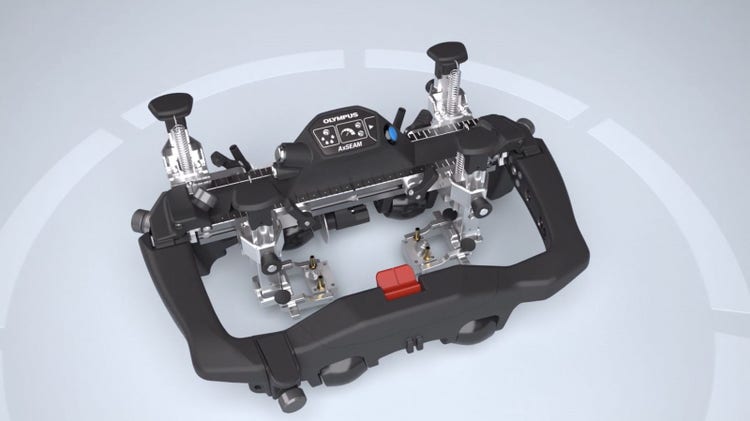

Notre équipe de conception a d’abord résolu le problème des supports de sonde peu fiables et compliqués. Les supports de sonde du scanner AxSEAM ont été entièrement repensés pour faciliter l’installation des sondes, le réglage du décalage de l’index et l’acquisition de données ultrasonores fiables.

Principales améliorations :

• • Un loquet maintient les supports relevés pendant les manipulations des sondes et des sabots.
  • Les supports ont une conception à ressort et pivotent pour empêcher le soulèvement et l’inclinaison non souhaités de la sonde pendant l’inspection, ce qui assure un couplage constant.

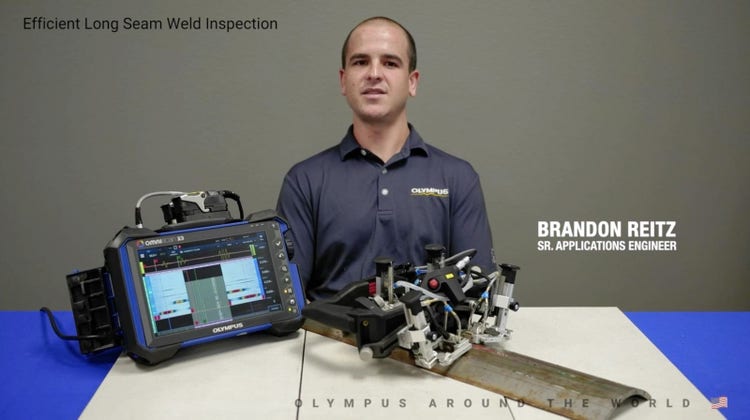

Il suffit de voir un inspecteur en action pour constater la facilité des réglages. Dans cette vidéo de la série Olympus autour du monde, regardez Brandon Reitz, ingénieur d’applications principal, donner une courte démonstration :

Apprendre encore plus

Les supports de sonde sont flexibles, mais stables et durables. Les inspecteurs PAUT qui ont utilisé le scanner sur le terrain ont remarqué sa robustesse. Il est conçu pour résister aux exigences rigoureuses des travaux d’inspection de pipelines.

2.Améliorez votre efficacité d’inspection et évitez d’avoir à balayer plusieurs fois

Une autre innovation propre au scanner AxSEAM est son module ScanDeck™. Placé directement au centre du scanner comme un tableau de bord, le module comporte des témoins d’avertissement de vitesse de balayage excessive et de manque de couplant pour garantir que les données acquises sont fiables et qu’aucune donnée n’est manquée. Puisque les inspecteurs peuvent garder les yeux sur le scanner et n’ont pas à se tourner vers l’unité d’acquisition pour effectuer des validations, le travail de balayage se déroule beaucoup plus facilement.

De plus, les roues magnétiques moulées en caoutchouc aident à maintenir le scanner couplé au tuyau et roulent dans un mouvement fluide, réduisant l’effort requis de la part de l’inspecteur.

Cette vidéo donne un aperçu des fonctionnalités pratiques du scanner AxSEAM, lesquelles sont conçues pour faciliter le travail des inspecteurs de pipelines :

Apprendre encore plus

3.Alternez facilement entre les soudures longitudinales et circonférentielles et passez aisément d’un diamètre de tuyau à un autre

Le scanner AxSEAM peut être le seul scanner qu’un inspecteur doive apporter sur le terrain. Grâce aux réglages sans outils, l’inspecteur peut rapidement :

• • adapter le scanner à différents diamètres de tuyaux ; et
  • alterner entre l’inspection de soudures longitudinales et de soudures circonférentielles.

Les inspecteurs peuvent utiliser le scanner AxSEAM pour inspecter une grande variété de diamètres de tuyaux :

• • Soudure longitudinale — Tuyaux d’un diamètre extérieur de 152,4 mm (6 po) jusqu’aux plaques métalliques planes
  • Soudures circonférentielles — Tuyaux d’un diamètre extérieur aussi faible que 114 mm (4,5 po) avec deux sondes et d’un diamètre minimum de 254 mm (10 po) avec quatre sondes

Quatre supports de sonde permettent des inspections PAUT et TOFD rapides ainsi qu’un examen par méthode de focalisation en tout point (TFM) des régions d’intérêt (ROI), le tout sans qu’il soit nécessaire de changer les sondes.

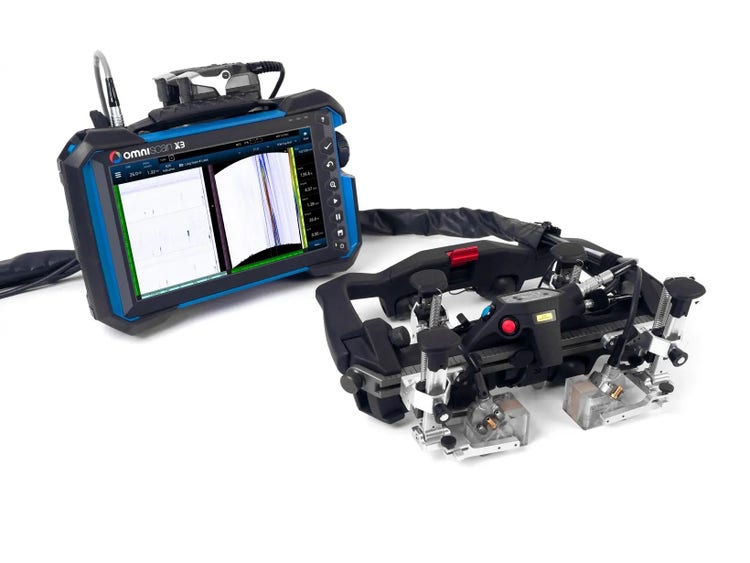

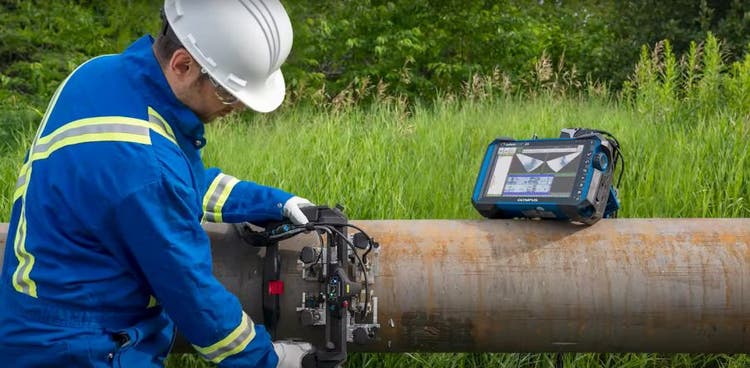

Lorsqu’il est utilisé avec l’appareil de recherche de défauts par ultrasons multiéléments OmniScan X3,
le scanner AxSEAM peut effectuer des inspections PAUT, TOFD et TFM avec les mêmes sondes.

Cette polyvalence contribue également à résoudre le problème n° 4 énoncé ci-dessous.

4. Éliminez les équipements encombrants et trop compliqués

Comme le dit Brandon Reitz dans sa vidéo intitulée « Efficient Long Seam Weld Inspection » (inspection efficace des soudures longitudinales), le scanner AxSEAM présente un « design robuste, ergonomique, léger et facile à manipuler ».

Le scanner AxSEAM et ses accessoires s’insèrent facilement dans une seule mallette de transport compacte. Cela signifie que l’inspecteur en CND dispose de tout ce dont il a besoin pour effectuer de manière fiable une inspection de pipeline PAUT sans devoir transporter de l’équipement lourd et encombrant sur le terrain ou en déplacement entre les travaux.

Pour constater pleinement la portabilité, la polyvalence et la simplicité optimales de ce scanner, le meilleur moyen est d’en faire concrètement l’expérience. Si vous souhaitez voir une démonstration, contactez votre représentant Olympus dès aujourd’hui.
