Article publié à l’origine le 4 mai 2021

Voici les réponses à certaines questions courantes sur le logiciel WeldSight et les avantages qu’offre ce dernier.

Q : Quelle est la différence entre le logiciel WeldSight et le logiciel OmniPC™ ?

R : Ce qui distingue les deux logiciels, ce sont les outils d’analyse avancés qu’offre le logiciel WeldSight. Ses fonctionnalités supplémentaires assurent un examen approfondi des données et des images, ce qui vous permet de dimensionner les indications de manière précise et concluante et d’en établir le niveau d’importance.

L’interface utilisateur et la présentation des données du logiciel WeldSight peuvent également être personnalisées de manière à adapter la configuration en fonction des exigences de votre application ou de votre procédure et à faciliter votre analyse des données et la création de rapports connexes.

Voici quelques-unes des caractéristiques notables exclusives au logiciel WeldSight :

• Fusion de fichiers de données
• S-scan volumétrique sur des soudures longitudinales
• C-scan volumétrique
• Fusion de plusieurs groupes dans un seul affichage
• Trigonométrie circonférentielle corrigée
• Imagerie 3D
• Rapports et dispositions personnalisés

Les principales différences entre les deux logiciels sont décrites dans l’article de blogue WeldSight™ versus OmniPC™ : quelle est la différence entre ces deux logiciels ?

Q : Faut-il être un inspecteur chevronné pour savoir utiliser WelSight ?

R : Le logiciel est conçu pour offrir un maximum de convivialité. Les commandes bien positionnées assurent un accès facile aux multiples fonctions avancées, tant pour les utilisateurs novices qu’experts.

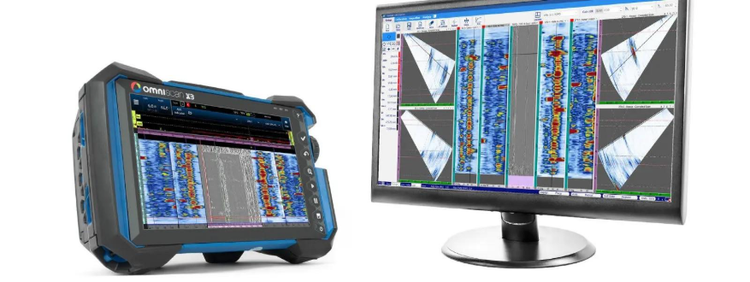

Q : Puis-je l’utiliser en combinaison avec l’appareil de recherche de défauts OmniScan X3 ?

R : Une fois que vous aurez installé l’application WeldSight Remote Connect sur votre OmniScan X3, vous pourrez l’utiliser pour configurer et contrôler l’acquisition des données à l’aide du logiciel WeldSight. Cependant, vous devez également disposer du progiciel WeldSight Inspection. Le progiciel WeldSight Analysis est précisément conçu pour l’analyse post-acquisition avancée des données de l’OmniScan X3.

Q : L’outil BeamTool d’Eclipse Scientific est-il inclus avec le logiciel WeldSight pour une utilisation combinée avec l’OmniScan X3 ?

R : Oui et non. Comme le progiciel WeldSight Analysis sert à l’analyse hors ligne des données, l’intégration de l’outil ES BeamTool n’apporterait aucun avantage supplémentaire à l’expérience. L’OmniScan X3 est doté de ses propres outils de création de plans d’inspection des soudures. Donc non, l’outil ES BeamTool n’est pas inclus avec l’ensemble.

Toutefois, lorsque vous utilisez le progiciel WeldSight Inspection dans le but de contrôler l’acquisition de données de l’OmniScan X3, ES BeamTool peut être inclus au besoin. Cela vous permet d’effectuer l’intégralité de votre travail sur votre ordinateur ou votre ordinateur portable, ce qui accroît votre efficacité. Vous pouvez également optimiser l’outil ES BeamTool pour créer des plans d’inspection à partir de configurations sophistiquées qui incorpore des paramètres pour les codes de fabrication et une vaste gamme de caractéristiques de soudures et de pièces, notamment :

• Conception du chanfrein
• Matériaux austénitiques et ferritiques
• Revêtement du composant
• Métaux dissemblables
• Zones accessibles avec la sonde
• Facteurs mécaniques

Notez que l’application WeldSight Remote Connect est requise pour contrôler l’OmniScan X3 à l’aide du logiciel WeldSight. Vous pouvez télécharger cette application ici, sous WeldSight.

Q : Quels outils sont conçus précisément pour l’analyse de données d’inspection des soudures ?

R : Les fonctionnalités conçues pour améliorer l’analyse de vos données d’inspection des soudures comprennent notamment les suivantes :

• Portes logicielles dynamiques : Le réglage des portes entraîne la mise à jour en temps réel de toutes les vues correspondantes, sans décalage ni recalcul.

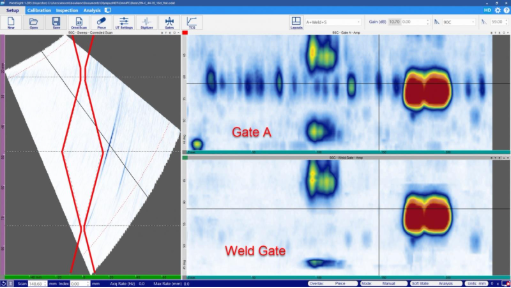

• Porte de soudure : Cette porte de soudure novatrice basée sur la géométrie de la pièce génère un C-scan en utilisant uniquement les données provenant de l’intérieur de la soudure et de la zone thermiquement affectée.
• Suivi d’amplitude maximale : Lors du défilement des données, le logiciel positionne automatiquement le curseur de données sur le point présentant l’amplitude maximale, éliminant ainsi le processus fastidieux de recherche de l’amplitude maximale.
• Positionnement automatique du curseur à l’amplitude maximale : Positionne automatiquement le curseur de données à la position d’amplitude maximale dans une zone définie par l’utilisateur.
• Vue C-scan volumétrique corrigée (sans traitement) : Une vue de dessus volumétrique précise est disponible à partir de la liste de disposition, sans aucune étape supplémentaire.

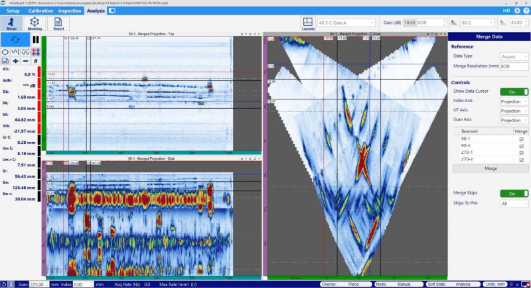

• Fusion de fichier de données : Le logiciel assemble les fichiers de données acquis indépendamment, de sorte que le composant entier peut être analysé dans un seul fichier.
• Fusion de plusieurs groupes dans un seul affichage : Plusieurs groupes d’un fichier de données d’inspection peuvent être combinés dans des vues d’extrémité, de dessus et de côté précises sur le plan volumétrique pour une analyse plus efficace et des rapports complets.

Dans cette vidéo, Brandon Reitz, ingénieur principal des applications, présente certaines des fonctions pratiques du logiciel, notamment les dispositions personnalisables avec fonction de glisser-déplacer :

Q : Le logiciel WeldSight est-il utile pour l’analyse de la corrosion ?

R : à la base, le logiciel WeldSight est une plateforme d’analyse avancée de données d’inspection de soudures obtenues au moyen de sondes à faisceau angulaire. Cependant, depuis sa création, plusieurs outils ont été ajoutés, lesquels ciblent particulièrement le contrôle de la corrosion à l’aide de données d’inspection obtenues au moyen de sondes à zéro degré.

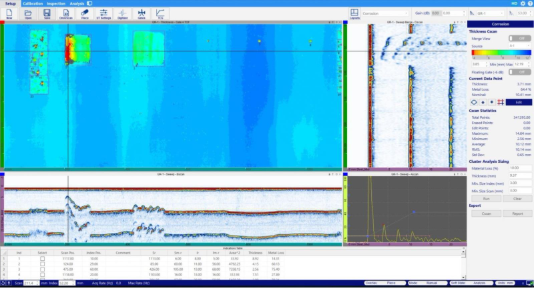

Le gestionnaire de corrosion présente toutes les vues et les données statistiques dont vous aurez besoin pour contrôler et enregistrer de manière fiable les données de corrosion de vos pièces.

Les fonctionnalités du logiciel WeldSight qui facilitent le contrôle de la corrosion et la création de rapports comprennent notamment les suivantes :

• C-scan d’épaisseur
• Statistiques C-scan
• Analyse et dimensionnement des amas
• Exportation dans un rapport

Le logiciel WeldSight détecte automatiquement l’épaisseur minimale et les indications d’amas dans la zone ciblée, et il positionne le curseur sur l’épaisseur minimale que vous avez détectée. Les statistiques de dimensionnement des amas sont également calculées et affichées, y compris le pourcentage de perte matérielle.

Q : Quelles technologies d’inspection le logiciel WeldSight prend-il en charge ?

R : Le logiciel WeldSight permet une optimisation de l’analyse de données d’inspection obtenues par ultrasons multiéléments (PA), par diffraction en temps de vol (TOFD) et par ultrasons conventionnels (UT).

Q : Puis-je partager mes fichiers de données WeldSight avec mes clients ?

R : Oui. Notre logiciel gratuit WeldSight Viewer permet à vos clients de visualiser les fichiers de données générés à la fois par l’OmniScan X3 (.odat) et par le logiciel WeldSight, ainsi que certains fichiers de données limités de la série OmniScan (.opd). Aucune licence de logiciel n’est requise, il vous suffit de télécharger la version récente du logiciel depuis notre page de téléchargement de logiciels, et la version « Viewer » sera installée par défaut. Vous trouverez sur cette page des informations complètes sur la compatibilité des fichiers de données.

Q : Est-il prévu que de nouvelles fonctionnalités soient ajoutées ?

R : Oui, absolument ! De nouvelles fonctionnalités intéressantes sont en cours de développement. Restez donc à l’affût des prochaines annonces concernant le développement d’outils et d’applications conçus pour WeldSight.
