Sur le marché des appareils à voilure tournante, on inspecte souvent des turbines de petite taille, lesquelles nécessitent généralement l’utilisation d’un vidéoscope de 4 mm de diamètre pour la réalisation d’évaluations complètes. Nos systèmes de vidéoscopes IPLEX™, de même que notre large gamme d’adaptateurs d’embouts optiques de 4 mm de diamètre compatibles — qui incluent des objectifs de mesure —, sont des solutions de choix pour la réalisation d’inspections détaillées dans ce secteur.

Cependant, dans certaines applications, on peut rencontrer des difficultés même le système de 4 mm. L’atteinte de zones difficiles d’accès peut être complexe, et la navigation dans les espaces restreints peut entraîner une usure prématurée de la tresse de protection et de l’extrémité distale du tube d’insertion. Cette usure augmente non seulement les coûts de maintenance, mais peut également avoir une incidence sur la qualité et la précision des inspections au fil du temps.

L’IPLEX TX II : un vidéoscope ultrafin conçu pour offrir précision et durabilité

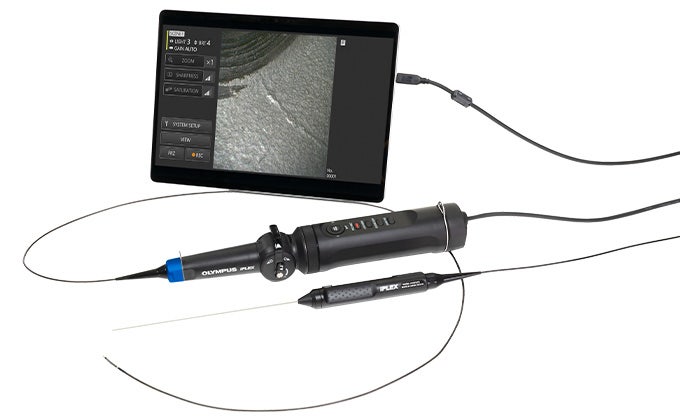

Le vidéoscope IPLEX TX II offre une solution révolutionnaire grâce à son faible diamètre de 2,2 mm et à son extrémité distale rigide plus courte, lesquels facilitent l’accès à des zones auparavant difficiles à atteindre. Qu’ils souhaitent inspecter de petites aubes de turbine axiale, naviguer dans des chambres de combustion à rayon étroit ou accéder aux espaces complexes de compresseurs centrifuges, les inspecteurs peuvent utiliser l’IPLEX TX II pour visualiser ces zones avec une grande clarté.

Le vidéoscope IPLEX TX II peut être utilisé avec un tube d’insertion rigide de 1,8 mm de diamètre ou un tube d’insertion flexible de 2,2 mm de diamètre, lesquels permettent tous deux d’obtenir un large champ de vision dans des espaces aux orifices d’accès très petits.

Le diamètre réduit et le design amélioré de l’IPLEX TX II permettent une navigation plus fluide dans les composants inspectés, réduisant ainsi l’usure et offrant une qualité d’image exceptionnelle — un élément essentiel pour la prise de décisions précises et éclairées concernant l’intégrité des équipements.

Réduisez l’endommagement des tubes d’insertion dans les zones d’accès étroit des turbomoteurs et turbopropulseurs

Lors des inspections visuelles à distance de routine des petits turbomoteurs et turbopropulseurs, les turbines des générateurs de gaz, les aubes directrices et les turbines de travail du premier étage sont des zones fréquemment inspectées. Les points d’accès à ces zones (voir les images ci-dessous) offrent un passage très restreint pour un tube d’insertion de 4 mm. Lorsqu’il est inséré dans ces points d’accès, un tube de 4 mm subit généralement une usure importante, ainsi que des dommages à la tresse de la partie flexible, à l’adaptateur d’embout et au système d’articulation.

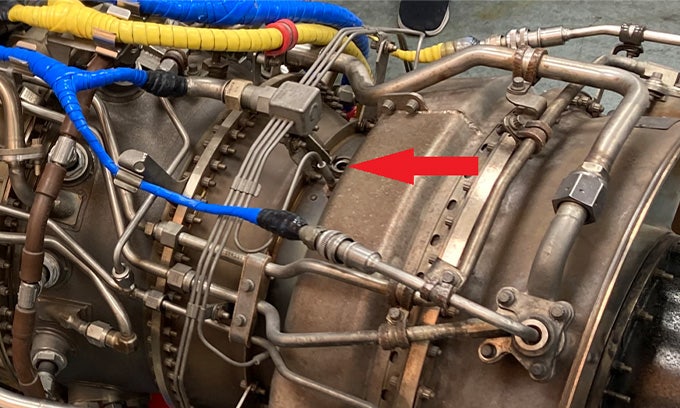

Flèche rouge : exemple de point d’accès aux turbines du générateur de gaz, aux aubes directrices et aux turbines de travail du premier étage d’un petit turbomoteur ou turbopropulseur

C’est là que le tube d’insertion de 2,2 mm de diamètre de l’IPLEX TX II prend toute son utilité ! Grâce à son extrémité distale rigide plus courte d’une longueur de 7,8 mm, ce vidéoscope fin se glisse facilement dans les orifices d’inspection, offrant un accès à toutes les zones importantes des étages de turbines et des aubes directrices.

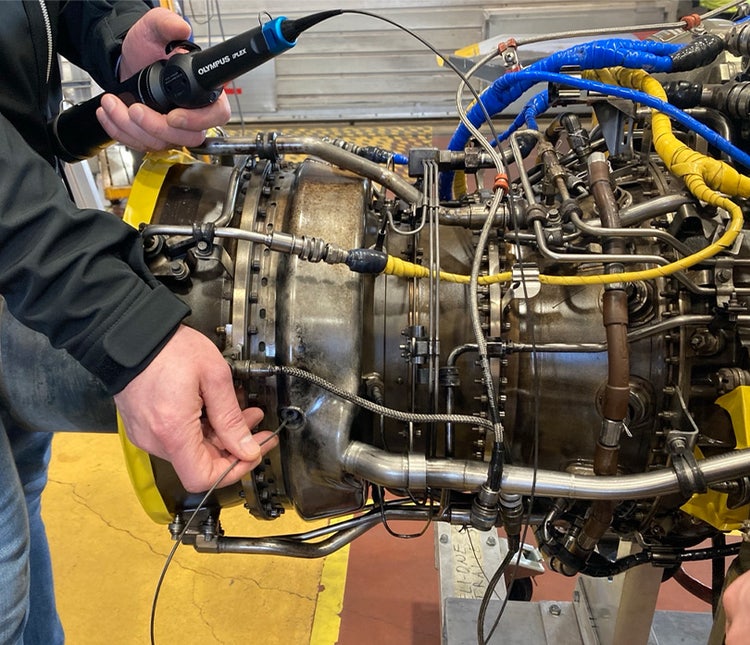

Inspecteur insérant le tube d’insertion flexible du vidéoscope IPLEX TX II dans le point d’accès étroit d’une petite turbine

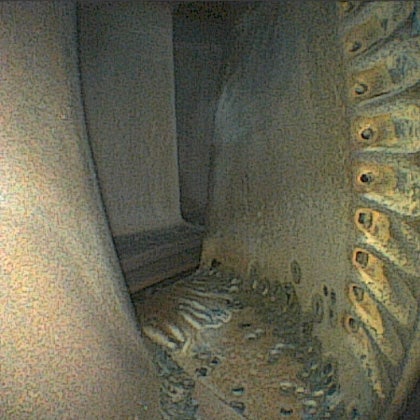

Vous pouvez observer les sections d’une turbine dans les moindres détails, en faisant tourner celle-ci pour examiner chaque front avant et arrière des aubes. Grâce à son champ de vision large, à son éclairage puissant et à son excellente fidélité chromatique, le vidéoscope permet aux inspecteurs d’effectuer une évaluation détaillée de l’intégrité interne de la turbine.

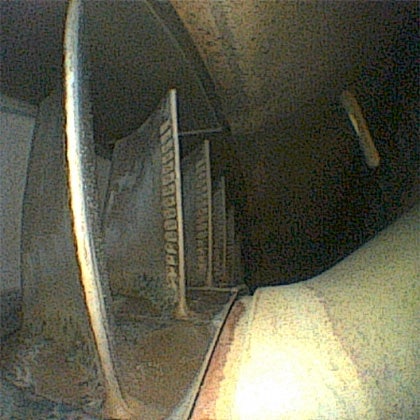

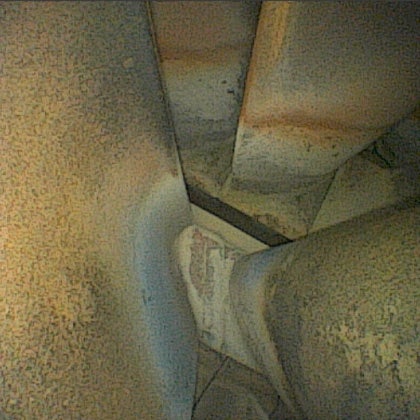

Le large champ de vision offert par l’IPLEX TX II vous permet de visualiser plusieurs aubes à la fois, et en positionnant le tube d’insertion entre les aubes directrices, vous pouvez faire tourner la turbine pour inspecter chaque aube.

Pour quantifier pleinement l’étendue des dommages constatés, vous devrez peut-être utiliser un vidéoscope à tube de 4 mm offrant la mesure stéréo. Cependant, pour la majorité de vos inspections des sections de générateurs de gaz et de turbines de travail, vous pourrez utiliser le vidéoscope IPLEX TX II et son tube d’insertion de 2 mm de diamètre, ce qui réduira considérablement l’usure de votre système de 4 mm.

De nouvelles capacités d’inspection grâce au vidéoscope IPLEX TX II

Puisqu'il permet d’atteindre et d’inspecter clairement les espaces les plus restreints, l’IPLEX TX II représente une avancée considérable pour ceux qui travaillent dans des environnements d’inspection exigeants. Cet outil permet aux inspecteurs d’accéder facilement aux zones critiques, garantissant ainsi des évaluations fiables et améliorant la maintenance globale des équipements.

Pour découvrir l’IPLEX TX II en personne et voir comment il peut transformer votre processus d’inspection, contactez dès maintenant le représentant Evident de votre région pour planifier une démonstration gratuite.
