IPLEX TX II

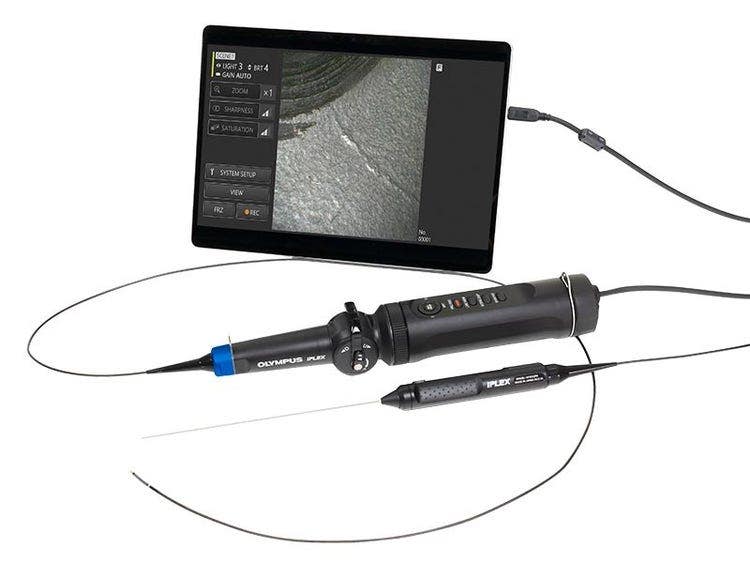

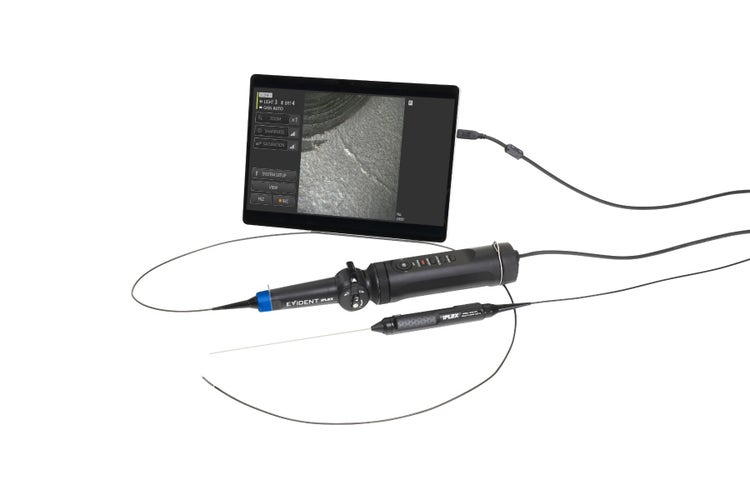

Le vidéoscope ultra-fin IPLEX TX II est offert avec un tube d’insertion flexible de 2,2 mm de diamètre ou un tube d’insertion rigide de 1,8 mm de diamètre. En utilisant le tube d’insertion flexible, vous pouvez obtenir un grand champ de vision dans des espaces à très petite ouverture, ce qui accélère vos inspections et facilite vos prises de décisions. Associant une qualité d’image exceptionnelle à un grand confort d’utilisation, le vidéoscope IPLEX TX II permet l’inspection de pièces en fonte, de moules et d’autres pièces présentant de petites cavités.
IPLEX TX II Vidéoscopes et boroscopes
Des images de meilleure qualité dans les espaces restreints
Le vidéoscope ultra-fin IPLEX TX II est offert avec un tube d’insertion flexible de 2,2 mm de diamètre ou un tube d’insertion rigide de 1,8 mm de diamètre. En utilisant le tube d’insertion flexible, vous pouvez obtenir un grand champ de vision dans des espaces à très petite ouverture, ce qui accélère vos inspections et facilite vos prises de décisions. Associant une qualité d’image exceptionnelle à un grand confort d’utilisation, le vidéoscope IPLEX TX II permet l’inspection de pièces en fonte, de moules et d’autres pièces présentant de petites cavités.
- Inspection visuelle
- Vidéoscopes
Libérez la puissance de One
Solution de vidéoscope IPLEX™ One
La 10e génération du système de vidéoscope IPLEX, IPLEX One est une plateforme logicielle unifiée qui vous permet de travailler plus rapidement, de voir plus et de garder une longueur d'avance. Combinant la technologie de mesure 3D révolutionnaire Swoptix avec des mises à niveau de visualisation et d’analyse et une évolutivité modulaire, IPLEX One redéfinit ce qui est possible en matière d’inspection visuelle à distance.
Des résultats d’inspection visuelle à distance reproductibles
Le vidéoscope IPLEX TX II s’insère plus facilement dans les pièces à inspecter, ce qui vous permet d’atteindre votre cible plus rapidement et d’obtenir une qualité d’image améliorée qui aide à la prise de décisions.

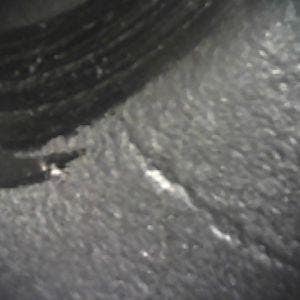

IPLEX TX (prédécesseur)
Voyez-en plus
- Champ de vision à 120° permettant l’observation d’une vaste zone en un coup d’œil et accélérant ainsi souvent les inspections
- Capteur CMOS à résolution élevée offrant une excellente qualité d’image
- Éclairage LED intense vous offrant une meilleure vision dans les grands espaces
- Fonctions de réglage de l’image – comme l’ajustement de l’image et la réduction des halos – facilitant la vision dans les zones réfléchissantes et la prise d’images claires et à faible bruit
- Mode Scene (Scène) permettant à l’utilisateur de créer deux configurations de réglages d’image et de basculer entre elles

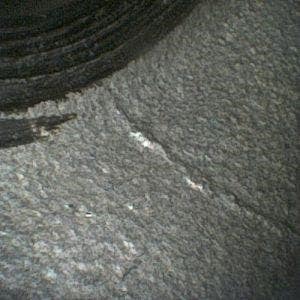

IPLEX TX II
Tube d’insertion pratique pour l’inspection des espaces restreints
- Tube d’insertion de 2,2 mm de diamètre s’insérant facilement dans les petites ouvertures
- Extrémité distale rigide 2 mm plus courte, meilleur contrôle d’articulation et résistance améliorée par rapport au tube d’insertion de l’IPLEX TX d’origine, ce qui facilite les manœuvres dans les petits espaces
- Gaine tressée en tungstène sur la section articulée, offrant une protection accrue
- Longueur raccourcie de la section articulée, l’empêchant de se coincer
- Injecteur d’air intégré au tube d’insertion rigide, permettant l’évacuation des gouttelettes de liquide et, par le fait même, l’obtention d’images plus claires*
* Il est nécessaire d’utiliser le manchon de protection pour utiliser l’injecteur d’air.
Confort optimal lors des longues inspections

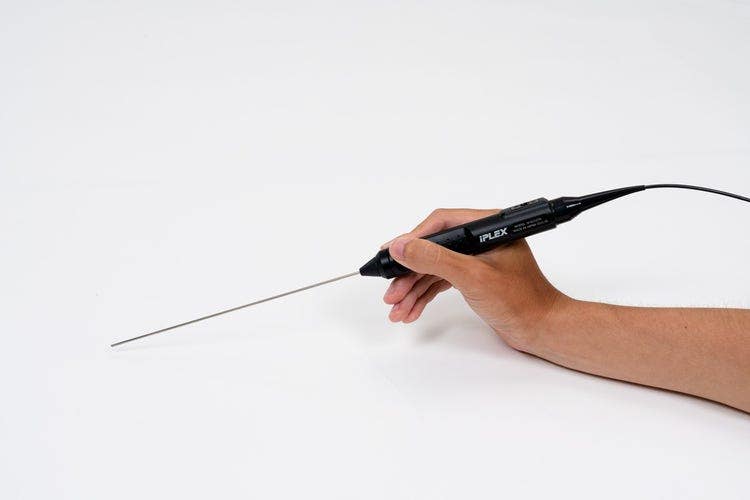

- Tube d’insertion rigide aussi léger qu’un stylo à bille, réduisant la fatigue lors d’une utilisation prolongée
- Possibilité de rallonger la poignée pour saisir le tube plus près du point d’insertion afin d’avoir un contrôle plus fin
- Affichage des images sur une tablette, laquelle peut être positionnée à l’endroit qui convient à l’utilisateur
Durabilité et flexibilité
- Section articulée au bout du tube d’insertion flexible, améliorant la durabilité globale de celui-ci
- Gaine tressée en métal sur la section articulée, lui apportant une protection supplémentaire et une résistance à l’usure
- Tube d’insertion rigide disponible en option pour les applications nécessitant un tel dispositif, offrant à l’utilisateur la possibilité d’acquérir des images de haute qualité et d’accéder à des zones présentant une ouverture de seulement 1,8 mm de diamètre
- Capteur d’image CMOS intégré au tube d’insertion rigide, permettant la transmission des images à l’écran même si le tube est légèrement endommagé

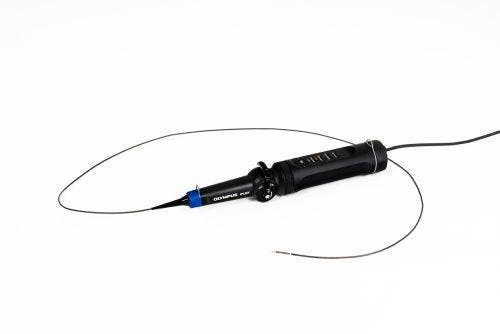

Tube d’insertion flexible

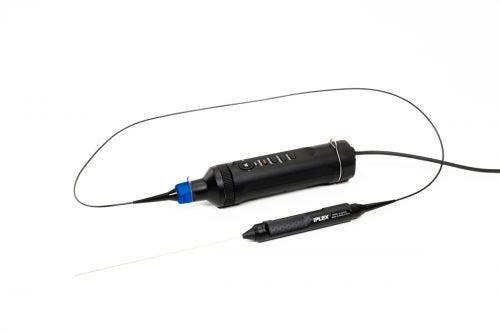

Tube d’insertion rigide
Caractéristiques techniques
Tube d’insertion et section articulée
| Numéro de modèle | Avec tube d’insertion flexible : IV10212TF | Avec tube d’insertion rigide : IV10212TR | |
| Tube d’insertion | Diamètre | Φ2.2 mm | Φ1.8 mm |
| Longueur | 1.2 m (3.9 ft) | 180 mm (0.59 ft) | |
| Longueur de l’extrémité distale*1 | 7.85 mm (0.31 in.) | - | |
| Extérieur | Gaine métallique tressée hautement durable grâce à une résine traitée spéciale | - | |
| Flexibilité | Rigidité uniforme | - | |
| Système optique | Direction de visée | Avant | |
| Champ de vision | 120° | ||
| Profondeur de champ*2 | De 3 a 80 mm | ||
| Section de l’articulation | Angle d’articulation | 120° (vers le haut/bas) | - |
| Mécanique d’articulation | Manipulation directe | - | |
| Poids approximatif | 255 g (0.56 lb) | 182 g (0.4 lb) | |
Unité de commande
Fonctions logicielles
| Modifications de l’image | Zoom numérique x2, contrôle manuel et automatique de la luminosité à 12 et 8 niveaux, respectivement |
|
| Réglage du gain | Réglage du gain à 2 niveaux (manuel ou automatique) | |
| Réglage de la netteté | Réglage de la netteté à 3 niveaux | |
| Réglage de la saturation | Réglage de la saturation des couleurs grâce à 3 modes (monotone, naturel, éclatant) |
|
| Superpositions sur l’image | Date/heure, logo et réglages du système | |
| Enregistrement d’images fixes | Résolution | 500 × 500 pixels (H ×V) |
| Format d’enregistrement | Format JPEG compressé | |
| Enregistrement vidéo | Résolution | 392 × 392 pixels (H ×V) |
| Format d’enregistrement | MPEG-4 AVC/H.264 | |
| Fréquence d’images | 30 ips | |
Environnement de fonctionnement
dans l’eau : de 10 à 30 °C (de 50 à 86 °F)
à de l’huile légère ou à une solution saline à 5 %
équivalente à une profondeur de 1,2 m
non utilisable sous l’eau
*1 Indique la longueur de la partie rigide à l’extrémité distale du tube d’insertion.
*2 Indique la distance d’observation permettant une mise au point optimale.
Accessoires
Gains de protection tressée pour le modèle IV10212TF
Manchon de protection pour le modèle IV10212TR
Rallonge de poignée pour le modèle IV10212TR
48 × 14 mm (1.9 × 0.6 in.)

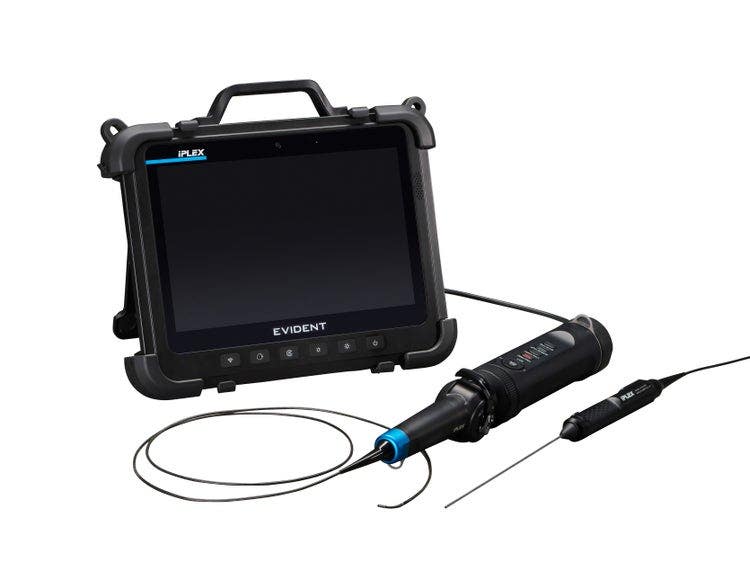

Boîtier de protection
[à l’exclusion des saillies]
Mallette de transport
Tablettes testées pour la compatibilité
· Ces tablettes pourraient ne pas fonctionner lorsque combinées avec d’autres logiciels.
· Si vous envisagez d’utiliser le logiciel IPLEX TX II avec une tablette autre que celles mentionnées ci-dessus, veuillez consulter ci-dessous les caractéristiques techniques recommandées pour la tablette.
· Pour toute question, veuillez contacter le représentant Evident de votre région.
Caractéristiques techniques recommandées pour la tablette
Nous ne garantissons pas que le logiciel IPLEX TX II fonctionnera sur toutes les tablettes répondant aux critères ci-dessus.
