Si vous demandez à un inspecteur ce qui ralentit le plus les tests par ultrasons (UT), la réponse inclut souvent à la fois l'instrument lui-même et les réalités de l'environnement d'inspection : gants, couplant, reflets sur l'écran, un menu qui nécessite trois clics alors qu'un seul bouton suffirait, ou encore la nécessité de travailler sur des échelles et dans des espaces restreints avec une main sur l'instrument.

Le nouvel appareil de recherche de défauts par ultrasons conventionnels EPOCH™ 700 a été conçu en tenant compte de ces réalités. L'un de ses principaux différentiateurs est la façon dont son interface et ses commandes physiques fonctionnent ensemble : il possède un écran tactile moderne, une molette de réglage dédiée et des boutons physiques à accès direct, offrant tous un accès aux mêmes fonctions essentielles. Cette combinaison offre aux inspecteurs la flexibilité nécessaire pour utiliser la méthode de contrôle la mieux adaptée à l'environnement d'inspection.

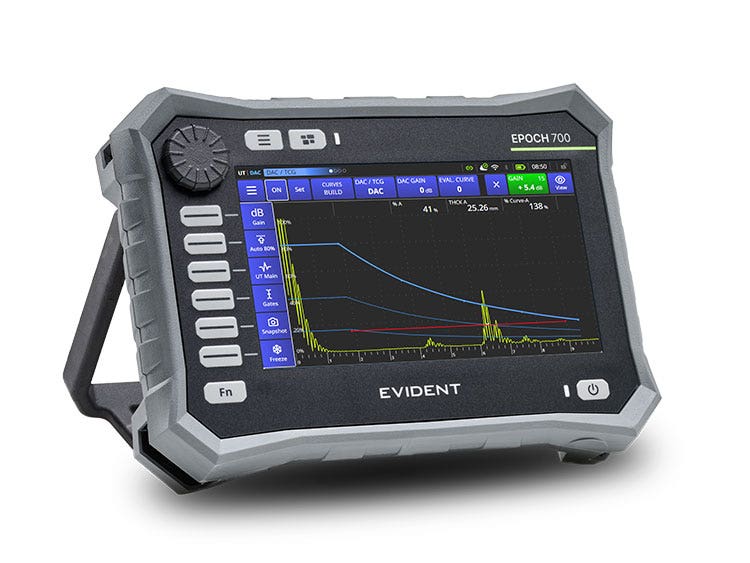

L'appareil de recherche de défauts EPOCH 700 possède un écran tactile, une molette de réglage et des boutons à accès direct, facilitant le travail dans les divers environnements d'inspection.

L'appareil de recherche de défauts EPOCH 700 : conçu pour la réalité du travail des inspecteurs

Les écrans tactiles sont pratiques... jusqu'au moment où les mains sont occupées, gantées ou couvertes de couplant. Dans ces situations, ils peuvent rapidement devenir l’un des moyens les moins efficaces d’utiliser un appareil. Les commandes physiques apportent une solution à ce défi, mais peuvent sacrifier l’expérience de navigation intuitive que les inspecteurs attendent aujourd’hui des technologies modernes.

L'EPOCH 700 met fin à ce compromis.

L’appareil est doté d’une interface tactile moderne et intuitive, inspirée des appareils mobiles, ainsi que d’une molette de réglage dédiée et de touches de fonction à accès direct spécialement conçues pour le terrain. Cette approche est en phase avec les méthodes de travail des inspecteurs. Toutes les fonctions d’inspection critiques sont accessibles aussi bien par l’écran tactile que par les commandes physiques, ce qui permet de régler le gain, de déplacer une porte, de figer l’affichage ou de sauvegarder un fichier sans retirer ses gants ni essuyer le couplant sur ses mains. Les inspecteurs peuvent ainsi demeurer productifs même lorsque les conditions de travail compliquent l’utilisation de l’écran tactile, tout en bénéficiant des avantages d’une interface moderne et intuitive.

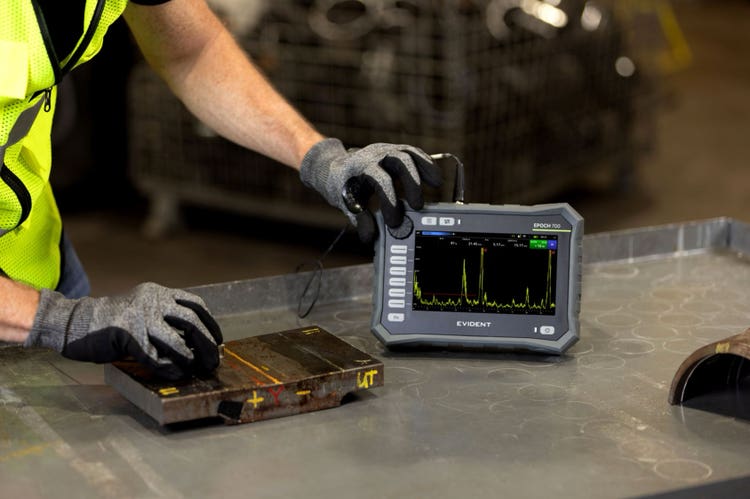

Dotée d’une fonction de clic central pour la navigation et la confirmation des sélections, la molette de réglage de l’appareil de recherche de défauts par ultrasons EPOCH 700 permet de contrôler de façon fluide et continue les paramètres d’inspection d’une seule main. La molette permet d’ajuster précisément le gain, même avec des gants, sans avoir à naviguer dans les menus ni à retirer la sonde de la surface d’inspection. Pour les utilisateurs qui effectuent des inspections de soudures, des relevés de corrosion ou d’autres applications nécessitant des ajustements fréquents, cette fonctionnalité favorise une plus grande efficacité et une utilisation plus conviviale.

L’interface utilisateur de l’EPOCH 700 a été conçue pour sembler familière dès les premiers instants. Construite sur la plateforme logicielle UNIS d’Evident, elle apporte aux inspections par ultrasons conventionnels une interface moderne inspirée des appareils mobiles. Grâce à sa structure de menus, à sa navigation par tuiles, à ses indicateurs d’état codés par couleur et à ses interfaces contextuelles, l’appareil réduit la complexité de la configuration et facilite la prise en main pour les utilisateurs habitués aux interfaces des téléphones intelligents et des tablettes. Pour les nouveaux utilisateurs, l’interface se révèle intuitive dès la première utilisation. Cette interface peut également contribuer à réduire le temps de formation et à rendre les inspections de routine plus accessibles aux inspecteurs qualité et aux techniciens de maintenance.

Chaque élément de l’affichage a été conçu pour répondre aux besoins des inspecteurs : des zones tactiles adaptées aux gants, des tailles de police et des contrastes optimisés pour l'extérieur et des palettes de couleurs assurant une excellente visibilité sur toute la plage de températures de fonctionnement de l’appareil. Ces caractéristiques aident les inspecteurs à interpréter avec précision les mesures critiques, même dans les environnements les plus exigeants.

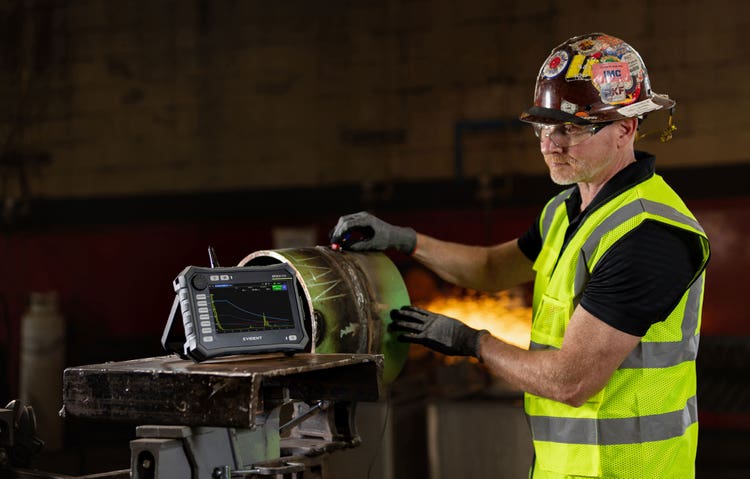

Grâce à sa protection conforme à l’indice IP65 et à sa conformité aux essais de la norme
MIL-STD-810, l’appareil de recherche de défauts par ultrasons EPOCH 700 est conçu pour les conditions les plus exigeantes.

Confort et efficacité dans les environnements exigeants

La convivialité ne se limite pas à l’utilisation de l’appareil. Elle dépend aussi de la capacité de celui-ci à résister aux conditions environnantes.

L’appareil de recherche de défauts par ultrasons EPOCH 700 est certifié IP65, ce qui lui procure une protection contre la poussière et l’eau. Ceci est d'autant plus important pour les inspecteurs qui travaillent sur des plateformes extracôtières, sur des pipelines excavés ou dans tout autre environnement où l’exposition aux liquides et aux particules est monnaie courante. L'appareil a également été testé conformément à la norme MIL-STD-810 pour les chocs et les vibrations. Il est donc conçu pour résister aux chutes et aux impacts.

Avec un poids d’environ 1,8 kg (3,9 lb), batterie comprise, l’appareil offre un équilibre ergonomique soigneusement étudié. Il est suffisamment robuste pour offrir stabilité et maîtrise, tout en demeurant assez léger pour une utilisation prolongée d’une seule main. La répartition équilibrée de son poids permet de passer aisément d’une utilisation sur établi à une utilisation à la main, sur le corps ou sur trépied, sans devenir contraignante lors de longues journées d’inspection.

Même le choix des connecteurs simplifie les choses. En effet, l’appareil de recherche de défauts par ultrasons EPOCH 700 est compatible avec les connecteurs de sondes BNC et LEMO nº 1, deux types de connecteurs largement utilisés dans les applications de contrôle par ultrasons à travers le monde. Cette option permet aux inspecteurs et aux prestataires de services de continuer à utiliser une grande partie de leur parc de sondes existant, sans avoir recours à des adaptateurs ni à remplacer les câbles lors de la mise à niveau de leurs appareils.

L'EPOCH 700 améliore chaque signal, renforce la confiance dans chaque inspection et assure une connectivité transparente pour chaque résultat.

Une solution éprouvée pour les inspections nucléaires exigeantes

L’EPOCH 700 est qualifié pour prendre en charge un large éventail de procédures d’inspection par ultrasons EPRI PDI destinées aux applications clés de l’industrie nucléaire. Combiné à une gamme élargie de sondes qualifiées, l’appareil offre les performances, la flexibilité et la fiabilité requises pour les inspections critiques de soudures, le dimensionnement des défauts et l’examen des composants.

Des fonctionnalités UT avancées pour les besoins d'aujourd'hui

Les commandes tactiles, la molette de réglage, les boutons de fonction et la conception robuste de l’EPOCH 700 ne représentent qu’une partie de ce qui caractérise cet appareil. Une importance tout aussi grande a été accordée à la qualité du signal, à l’acquisition des données et à l’efficacité des flux de travail.

Les capacités de traitement avancées de l'appareil reposent sur une numérisation A-scan de
24 bits, permettant l'acquisition de signaux à haute résolution et de mesures d'amplitude jusqu'à 800 % de la hauteur plein écran. Cette plage de mesure étendue aide les inspecteurs à bien effectuer le dimensionnement des défauts, même lorsque le gain doit être augmenté en raison d'inspections plus exigeantes.

Pour répondre aux applications plus complexes, l'EPOCH 700 intègre l’émetteur à ondes carrées réglables PerfectSquare™, lequel offre une largeur d’impulsion ajustable de 20 ns
à 5 000 ns. Cette fonctionnalité offre un contrôle précis de l'énergie et des caractéristiques fréquentielles de l'impulsion ultrasonore émise. De plus, l'EPOCH 700 propose plus de 20 jeux de filtres entièrement numériques pour optimiser les performances du rapport signal/bruit sur une large gamme de fréquences de sondes et de types de matériaux.

Les outils de configuration des pièces et des soudures ainsi que la visualisation du trajet acoustique (Ray Trace) intégrée, permettent d’associer directement les données A-scan à la géométrie de la pièce inspectée. Cette fonctionnalité contribue à renforcer la confiance de l’inspecteur lors de la caractérisation des défauts et permet d'indiquer facilement l’emplacement et la nature des indications aux propriétaires d’actifs et aux clients finaux.

L’EPOCH 700 est également le premier appareil portable de recherche de défauts par ultrasons conventionnels à prendre en charge le format de fichier ouvert NDE d’Evident. L’appareil génère des rapports d’inspection numériques vérifiables, réduisant ainsi la nécessité de documenter les résultats au moyen de photographies de l’écran de l’appareil. Les capacités améliorées de production de rapports intégrées, l’enregistrement vidéo des A-scans, le système moderne de gestion des fichiers et l'importante capacité de stockage permettent de documenter, de consulter et d’organiser les données d’inspection directement sur l’appareil.

L'EPOCH 700 repose sur la plateforme logicielle UNIS, ce qui uniformise l'expérience utilisateur entre les différents appareils Evident compatibles. Une logique de navigation, des structures de menus et des concepts de fonctionnement similaires peuvent contribuer à raccourcir la courbe d'apprentissage pour les inspecteurs qui emploient plusieurs plateformes. La connectivité Wi-Fi et Bluetooth^® intégrée prend également en charge le transfert sans fil de fichiers et le partage de rapports.

L'EPOCH 700 est conçu pour relever les défis d'inspection

L’appareil de recherche de défauts par ultrasons conventionnels EPOCH 700 a été développé pour répondre aux exigences du terrain. Avec ses différents types de commande, sa conception robuste, ses capacités de traitement des signaux avancées et ses fonctionnalités de gestion des données modernes, l'EPOCH 700 aide les inspecteurs à acquérir, à gérer et à partager les données plus efficacement, tout en conservant une confiance élevée dans leurs résultats.
