Afin d’optimiser la performance de nos solutions d’inspection par ultrasons pour l’industrie éolienne, nos experts ont conçu des sondes, des sabots et des scanners spécialisés qui résolvent les problèmes liés aux applications d’inspection des pales d’éoliennes.

Pour les pales d’éoliennes, outre le temps qui doit être consacré à l’inspection, se pose également le problème de la forte atténuation acoustique des matériaux, notamment celle des composites épais (matériaux renforcés de fibres de verre ou de carbone) et des colles époxydes.

Nous avons trouvé des solutions à ces problèmes et proposons désormais aux fabricants de pales d’éoliennes et aux entreprises qui en font la maintenance une gamme d’options d’équipement fiables et à haute performance pour l’inspection par ultrasons multiéléments (PA) et par ultrasons conventionnels (UT) des pales d’éoliennes.

Augmentez votre couverture grâce au scanner RollerFORM™ XL

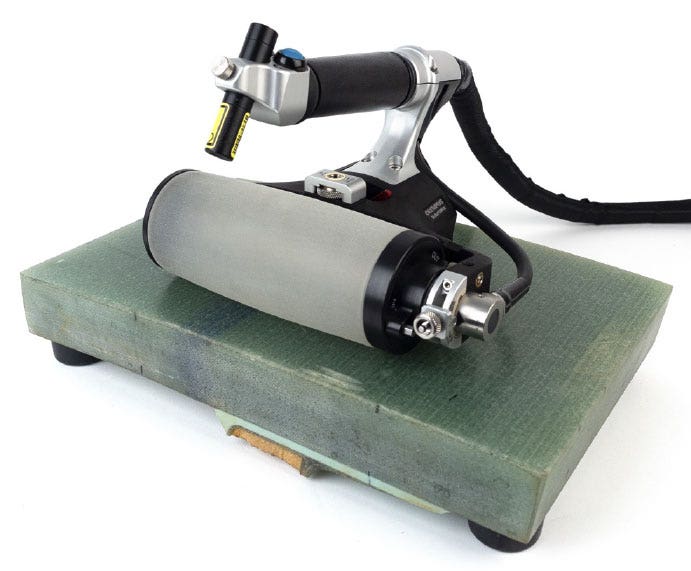

Le dernier ajout à notre gamme de solutions d’inspection PA de pales d’éoliennes est le scanner RollerFORM XL. Nous l’avons équipé de toutes les fonctionnalités que les utilisateurs préfèrent sur le scanner RollerFORM standard, mais avons élargi la roue, doublant ainsi le nombre d’éléments sur la sonde multiélément.

La sonde du RollerFORM XL a 128 éléments espacés d’un pas de 1 mm. Le multiplexage des faisceaux ultrasonores sur les éléments permet d’obtenir une couverture de faisceau d’une largeur de 128 mm. La couverture de faisceau accrue, qui est deux fois et demie plus large que celle offerte par le scanner RollerFORM standard, permet de réduire le nombre de passes que vous devez effectuer lors du balayage de grandes pièces.

Créé spécialement pour faciliter l’inspection des pales d’éoliennes

Conçu pour permettre le balayage rapide des pièces surdimensionnées à forte atténuation, le scanner RollerFORM XL facilite le processus d’inspection des pales d’éoliennes de plusieurs manières :

• Il améliore la probabilité de détection et l’interprétation lors de la quantification de la porosité, du dimensionnement de la délamination et de la surveillance du décollement.

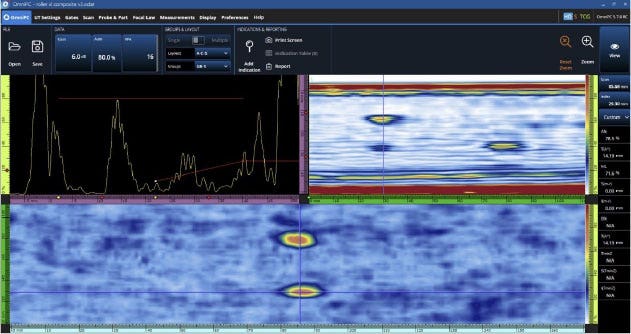

  Grâce à la couverture plus large et aux vues multiples fournies par l’OmniScan™ X3, on obtient une très bonne compréhension de l’état de la pièce.
•
• Il détecte les défauts et la délamination dans les matériaux composites d’une épaisseur allant de 2 mm à 40 mm.
  Avec sa grande élévation de 13 mm, la sonde à basse fréquence (1 MHz) améliore la pénétration des faisceaux dans les matériaux épais à forte atténuation comme les composites renforcés de fibre de verre et l’époxyde utilisé dans les joints de collage des semelles de longeron et des âmes de cisaillement.
• Il facilite la cartographie 2D.
  Produisez une cartographie 2D codée des pièces inspectées grâce au codeur intégré et aux boutons pratiques sur la poignée qui permettent le démarrage à distance de l’acquisition et l’indexation de la position du scanner sur l’appareil OmniScan X3.
• Il élimine la nécessité d’utiliser un système d’alimentation en eau de couplage.
  L’impédance acoustique du matériau novateur dont est constitué le pneu correspond à celle du liquide à l’intérieur de celui-ci, ce qui permet la transmission optimale de l’énergie sonore dans la pièce. De plus, le pneu est transparent, ce qui facilite l’élimination des bulles à l’aide du débulleur.
• Il augmente la productivité et prévient l’inconfort.
  Facile à utiliser, le scanner a été conçu dans un souci d’ergonomie : il est équipé d’une poignée facile à saisir, les boutons et le guide laser sont placés de façon stratégique, et le mouvement de roulement est fluide. Les utilisateurs peuvent donc travailler plus longtemps et plus rapidement.
• Il est facile à installer, à transporter et à ranger.
  Doté d’une sonde, d’une ligne à retard et d’un codeur intégrés, le scanner RollerFORM XL est une solution de balayage multiélément compacte qui peut rapidement être déployée partout où elle est nécessaire. Lorsqu’il est combiné à l’appareil de recherche de défauts OmniScan X3 fonctionnant sur batterie, il en résulte une puissante solution portable d’inspection par ultrasons multiéléments (PAUT).

Demandez une démonstration dès aujourd’hui

Si cette liste d’avantages a suscité votre intérêt, la prochaine étape logique pour vous est de voir le scanner RollerFORM XL en action. Communiquez avec un représentant Olympus de votre région et nous planifierons une démonstration afin que vous puissiez constater par vous-même à quel point ce scanner est efficace et facile à utiliser.
