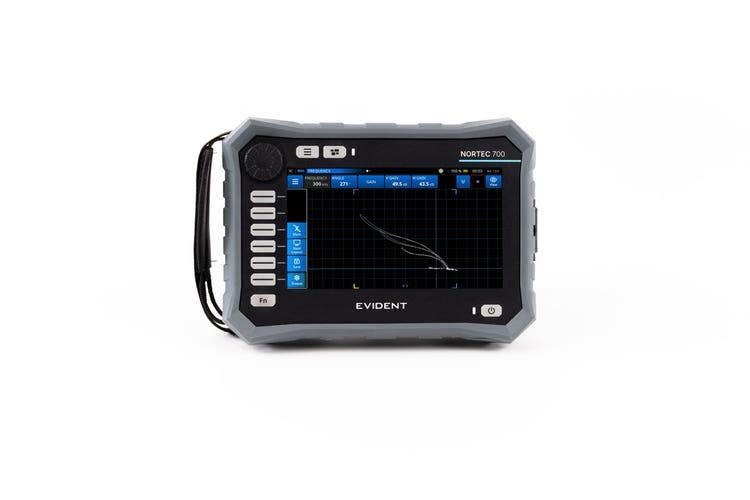

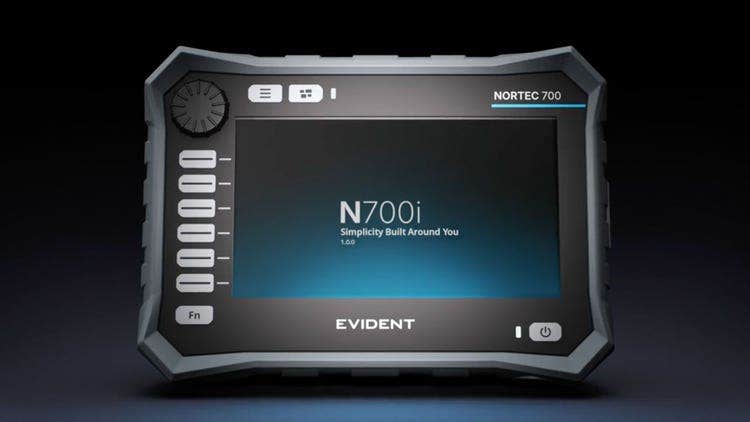

L'appareil de recherche de défauts NORTEC™ 700 est une solution d'inspection par courants de Foucault conventionnels (ECT) et multiéléments (ECA) intégrée et accessible. Une nouvelle génération de sondes haute performance et une imagerie haute fidélité offrent des capacités avancées d’inspection à double fréquence et d’alésages, facilitant l’apprentissage et rendant les inspections plus efficaces que jamais. Développée à partir des besoins du terrain, cette innovation établit les technologies d’inspection haut de gamme comme nouvelle référence.
Appareil de recherche de défauts par courants de Foucault multiéléments NORTEC 700 : La simplicité à votre image
L'appareil de recherche de défauts NORTEC™ 700 est une solution d'inspection par courants de Foucault intégrée et accessible. Il associe des commandes intuitives à une technologie de sonde de dernière génération et une imagerie haute définition, permettant à des inspecteurs aux niveaux de connaissances variés de maîtriser rapidement l’appareil et de travailler en toute confiance, même dans les conditions les plus difficiles. Intelligent, évolutif et adapté à votre budget et à vos besoins, le NORTEC 700 est disponible en trois modèles faciles à utiliser :
N700 : courants de Foucault conventionnels (ECT) pour des inspections de type monofréquence
N700D : polyvalence étendue grâce à des capacités avancées d’inspection à double fréquence et d'inspection d'alésages
N700i : courants de Foucault conventionnels (ECT), courants de Foucault multiéléments (ECA) et détection d'empilements lors des inspections d'alésages
Basés sur la renommée de la gamme NORTEC 600, les trois modèles partagent la même conception conviviale. Ils disposent d'une navigation intuitive et simplifiée et d'une compatibilité avec un écosystème numérique, facilitant ainsi la formation des utilisateurs et la standardisation de votre flotte d'appareils.
Grâce à ses commandes ergonomiques, à son interface intuitive et à sa conception confortable et légère, vous travaillerez plus rapidement et efficacement, tout en ayant une confiance accrue en vos résultats.
Le NORTEC 700 offre :
Une navigation simplifiée
Des capacités de tests multiples
Des préréglages intelligents adaptés aux applications
Une interface hybride avec des touches physiques et un écran tactile
Un boîtier portable et léger
Une ergonomie améliorée

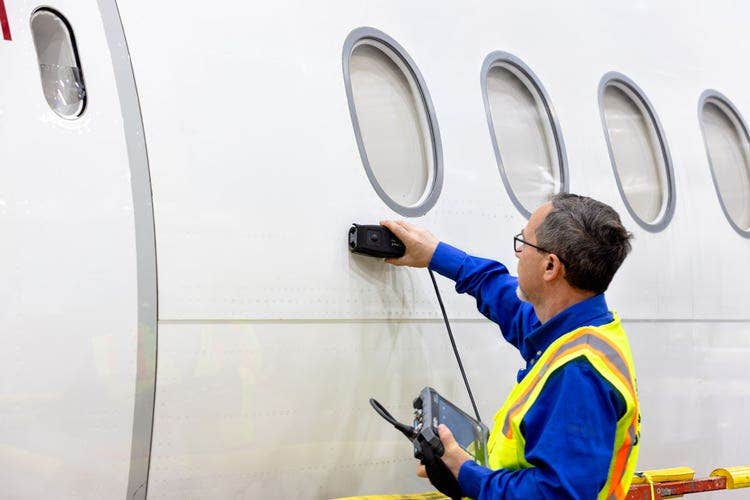

Courants de Foucault conventionnels (ECT) et multiéléments (ECA) dans une seule plateforme
Le NORTEC 700 intègre les courants de Foucault conventionnels (ECT) et multiéléments (ECA). Vous pourrez facilement passer d'une technique à l'autre en utilisant la même interface intuitive. Vous préserverez ainsi la même architcture de réglages sans devoir utiliser un appareil supplémentaire.

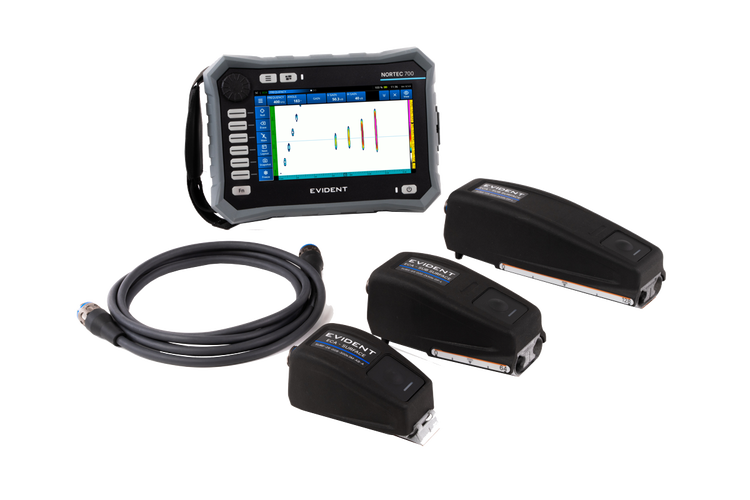

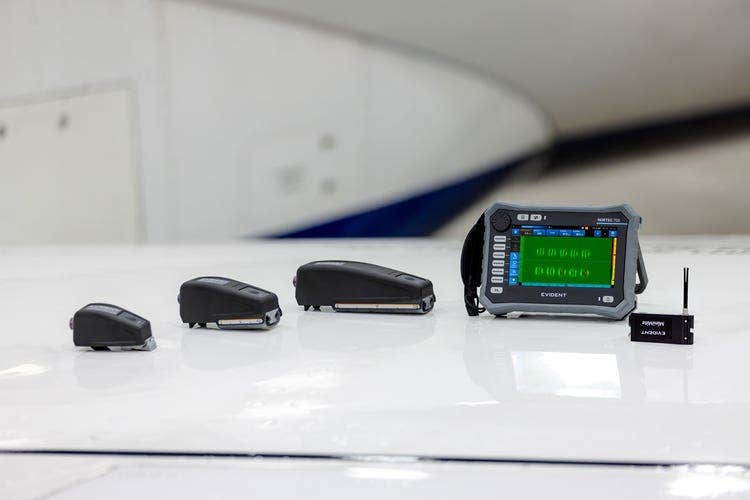

Une nouvelle génération de sondes à courants de Foucault multiéléments
La plateforme NORTEC 700 introduit non seulement un nouvel appareil de recherche de défauts, mais aussi une toute nouvelle génération de sondes à courants de Foucault multiéléments (jusqu’à 256 canaux), offrant une répétabilité supérieure, une qualité de signal uniforme d’une sonde à l’autre ainsi que d'un étalonnage simplifié.

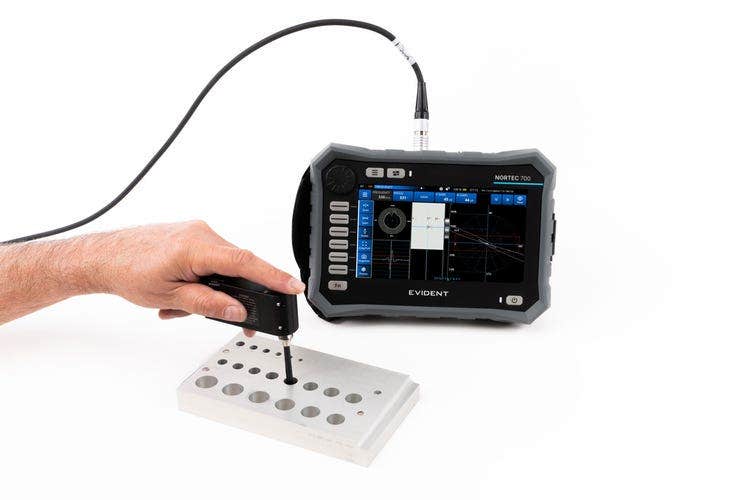

Inspection d'alésages avec détection des empilements

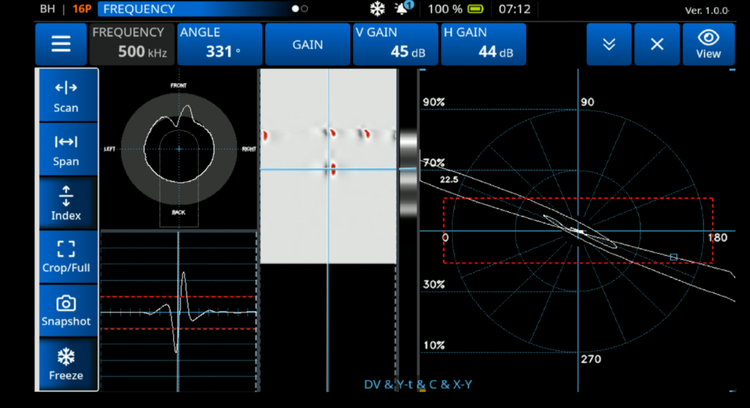

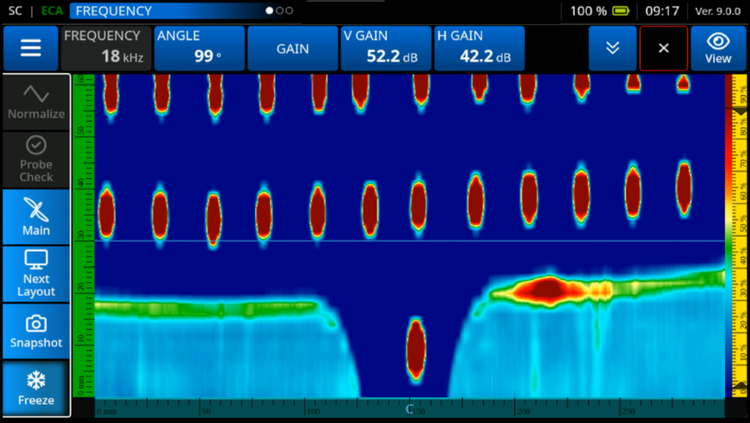

La détection avancée automatique des empilements combinée au mode de gel d'écran (Freeze Mode) confèrent une précision inédite aux inspections d'alésages et des structures multicouches.
Grâce à une interprétation intelligente du signal, le N700i peut distinguer avec précision les différences entre les matériaux supports et les interfaces et la véritable position des défauts, réduisant ainsi les fausses alertes et les réinspections.
Le visualiseur de défauts (Defect Viewer)* facilite la localisation des défauts en combinant une vue directe des alésages et une image superposée du scanner MiniMite™.
*Brevet en instance
Une nouvelle ère en matière de contrôle non destructif
Alliant simplicité et performance, le NORTEC 700 est disponible en trois modèles polyvalents qui répondront aux exigences d’inspection d’un large éventail d’applications aérospatiales, de défense, industrielles et de fabrication. Des fonctionnalités supplémentaires peuvent également être déverrouillées à distance.
Caractéristiques et modèles
N700
Pour les utilisateurs souhaitant réaliser une inspection simple en utilisant la technique conventionnelle (ECT) hors du secteur aérospatial :
Détection des fissures de surface et sous-jacentes
Mesure de la conductivité
N700D
Toutes les capacités du N700 classique mais en double fréquence. Toute la puissance des courants de Foucault conventionnels sans l’imagerie
Détection des fissures de surface et sous la surface
Mesure de la conductivité
Inspection d'alésages (scanner rotatif)
Fonction double fréquence
N700i
Productivité accrue pour l’inspection par courants de Foucault, que ce soit en mode conventionnel ou multiéléments. Une couverture de zone plus étendue grâce à l’utilisation d’une sonde à courants de Foucault multiéléments, offrant une interprétation des défauts plus visuelle et intuitive
Détection des fissures de surface et sous la surface
Mesure de la conductivité
Inspection d'alésages (scanner rotatif)
Fonction double fréquence
Applications par courants de Foucault multiéléments (ECA)
Visualiseur de défauts (inspection d'alésages)
Détection automatique des couches (inspection d'alésages)

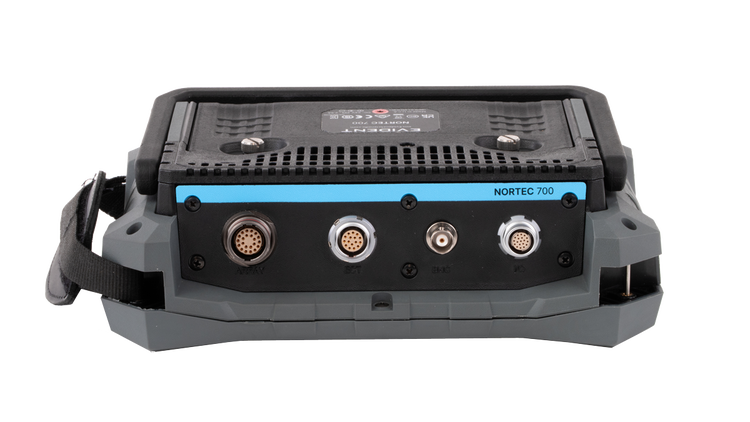

Quatre connecteurs
Tous les modèles NORTEC 700 disposent d’un connecteur universel LEMO® standard à 16 broches, d’un connecteur ECT de type BNC (équilibrage interne automatique), d’un connecteur ECA et d’un connecteur E/S (I/O) pour l’intégration de petits systèmes.
Le connecteur LEMO du NORTEC 700 prend également en charge la technologie de sonde NORTEC POWERLINK™ (uniquement pour l’inspection d'alésages et la mesure de la conductivité). Celle-ci permet la reconnaissance automatique des sondes et des scanners rotatifs et offre des préréglages assurant une configuration rapide de l’appareil.

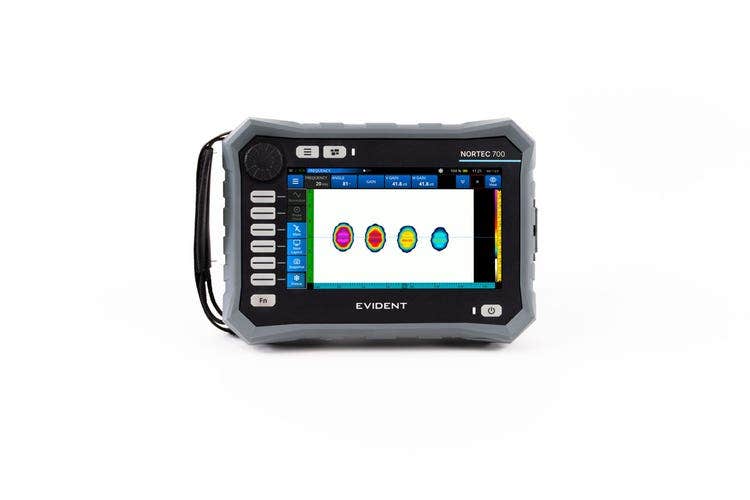

Une clarté visuelle exceptionnelle qui facilite le déroulement des inspections
Le NORTEC 700 offre une clarté visuelle exceptionnelle qui vous aide à interpréter les résultats plus rapidement et avec plus d’assurance. Grâce à son écran haute résolution de 7 pouces à forte luminosité, l’affichage reste clair et lisible même en plein soleil, que vous travailliez à l’intérieur ou sur le tarmac. Grâce à une cartographie couleur améliorée et à l’imagerie en temps réel, les indications de défauts apparaissent avec une clarté exceptionnelle, permettant une identification instantanée de celles-ci.
Chaque élément d’affichage, de l’interface réactive au contraste et à la luminosité optimisés, a été conçu pour améliorer la précision de l’interprétation, réduire la fatigue oculaire et rendre les inspections simples et efficaces.
Configuration rapide de l'affichage
Avec le NORTEC 700, il est facile de modifier la disposition de l’écran grâce à la touche d’accès direct Next Layout (disposition suivante). Les mises en page peuvent être sélectionnées par l’utilisateur afin de configurer l’affichage selon les besoins de l’inspection. Vous avez le choix entre plusieurs types d’affichage :
Plan d’impédance simple
Plan d’impédance double
Balayage (base de temps linéaire)
Affichage au ratio 1:1
C‑scan
C-scan vertical en temps
Écran divisé (balayage + impédance)
Affichage tout-en-un présentant jusqu’à trois signaux configurables
Intégration simplifiée des courants de Foucault
Le NORTEC 700 s’imbrique parfaitement dans tout système de détection par courants de Foucault intégré, garantissant une détection des défauts constante même dans les environnements les plus exigeants.
Indice de protection IP65
Plage de températures de fonctionnement : de -10 °C à 50 °C (14 °F à 122 °F), à 80 % d’humidité relative
Équilibrage en continu

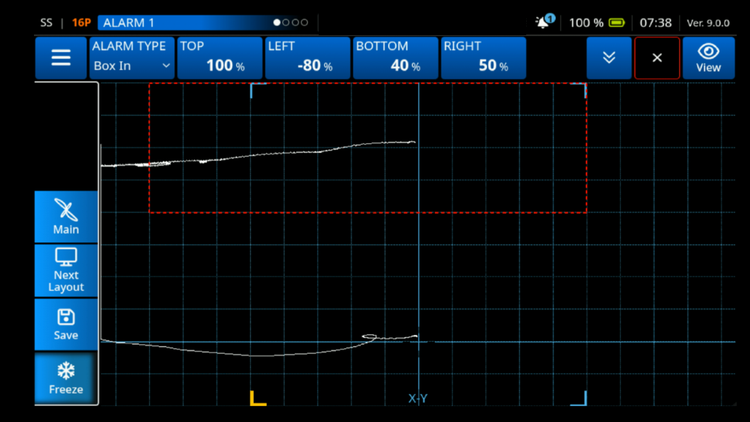

Représentation temporelle avec alarme de balayage
Taux d'échantillonage de 30 kHz
Contrôle à distance à partir du logiciel pour ordinateur NORTEC
Sorties d’alarme et entrées numériques
Il offre les fonctions suivantes : vue standard du plan d’impédance, mode de balayage (base de temps linéaire), C-scan, écrans divisés, position du point de fonctionnement réglable, grilles avec des répères visuels intuitifs, réaction améliorée du filtre, affichage du signal de référence, et bien d’autres.
Production de rapports simplifiée garantissant la précision
Le NORTEC 700 simplifie l’ensemble du processus de production de rapports grâce à des outils rapides et fiables qui documentent les résultats d’inspection directement depuis l'appareil ; aucun matériel, logiciel ou traitement complexe des données supplémentaire n’est requis.
Vous pouvez prendre et sauvegarder des captures d'écran, les paramètres de configuration et les données brutes de l'inspection, garantissant que chaque résultat est enregistré avec précision et prêt à être examiné.
Des préréglages intelligents adaptés aux applications

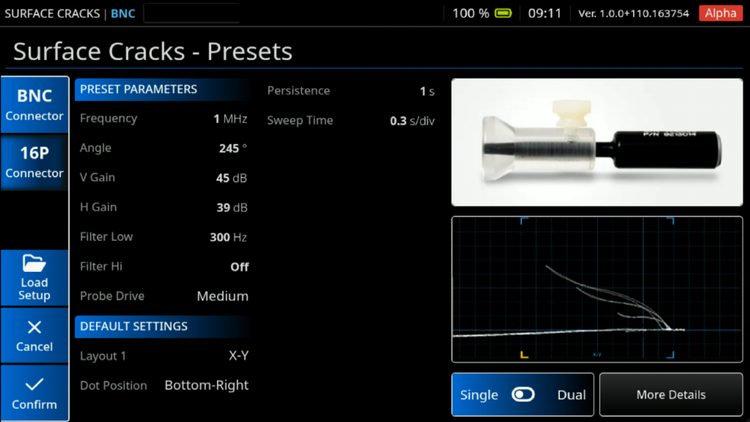

Le NORTEC 700 transforme la configuration complexe des inspections en un processus guidé et intuitif. Chaque préréglage configure automatiquement les paramètres essentiels en fonction des sondes et des types d’inspection sélectionnés, éliminant ainsi les approximations et réduisant le temps de configuration à quelques secondes.
Grâce aux configurations préétablies, les équipes de terrain peuvent commencer les inspections avec une formation minimale, sachant que les paramètres sont déjà optimisés de manière à offrir précision et conformité. Cette intelligence intégrée garantit une exécution uniforme d’un opérateur et d’une équipe à l’autre, favorisant ainsi la conformité aux procédures d'inspection tout en réduisant considérablement le facteur humain.

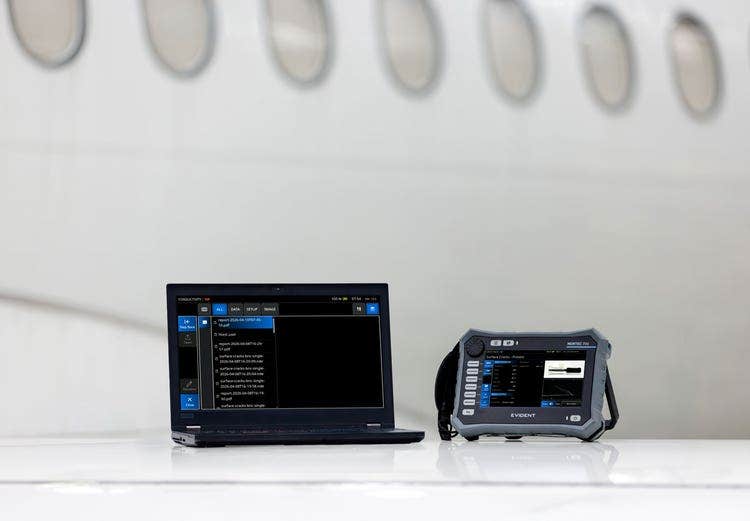

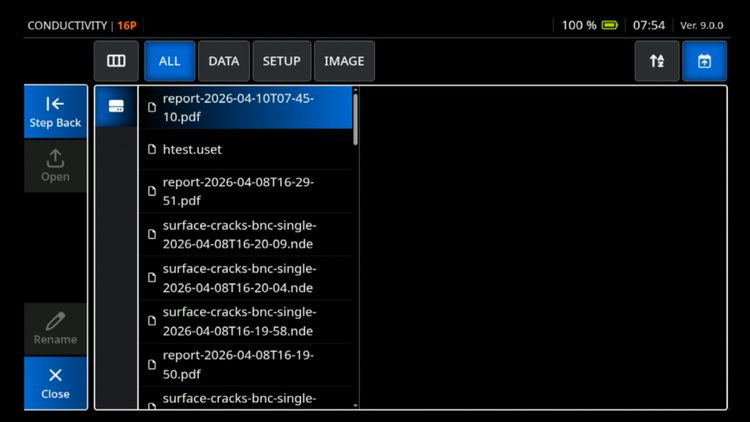

Gestion intuitive des fichiers
Prévisualisez, modifiez, écrasez et supprimez facilement des fichiers à l’aide du menu Gestionnaire de fichiers du NORTEC 700. Une fonction d’aperçu permet de parcourir les différents fichiers. Une fois qu’un fichier est ciblé, il peut être rappelé ultérieurement à votre convenance. L’éditeur de texte intégré simplifie la modification des noms de fichiers et la révision des informations relatives à l’utilisateur et à l’appareil.
Applications
Aérospatiale
Le NORTEC 700 simplifie l’ensemble du processus de production de rapports grâce à des outils rapides et fiables qui documentent les résultats d’inspection directement depuis l'appareil ; aucun matériel, logiciel ou traitement complexe des données supplémentaire n’est requis.
Vous pouvez prendre et sauvegarder des captures d'écran avec tous les paramètres d'inspection liés, garantissant que chaque résultat est enregistré avec précision et prêt à être examiné.
Défense
Même dans les conditions les plus difficiles, le NORTEC 700 est un outil d’inspection robuste et fiable, conçu pour maintenir sa performance sur le terrain. De la détection des fissures de surface à l’inspection d'alésages et des rivets, le NORTEC 700 permet aux équipes de maintenance de maintenir leurs actifs à haut niveau de criticité en service, qu’il s’agisse d’aéronefs, de véhicules terrestres, de navires ou d’équipements essentiels, même dans les conditions les plus exigeantes.
Secteur industriel
Le NORTEC 700 offre aux équipes d’inspection industrielle la qualité du signal, la robustesse et la flexibilité nécessaires pour détecter les défauts avec précision et efficacité, quel que soit l’endroit où le travail les conduit. Le NORTEC 700 est parfaitement adapté à l’inspection des soudures ainsi qu’à l’inspection de surface et de corrosion sur une large gamme de composants et de matériaux industriels.

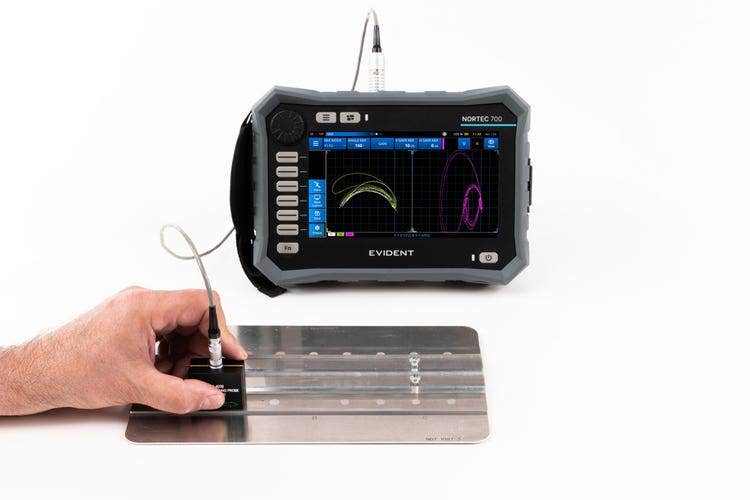

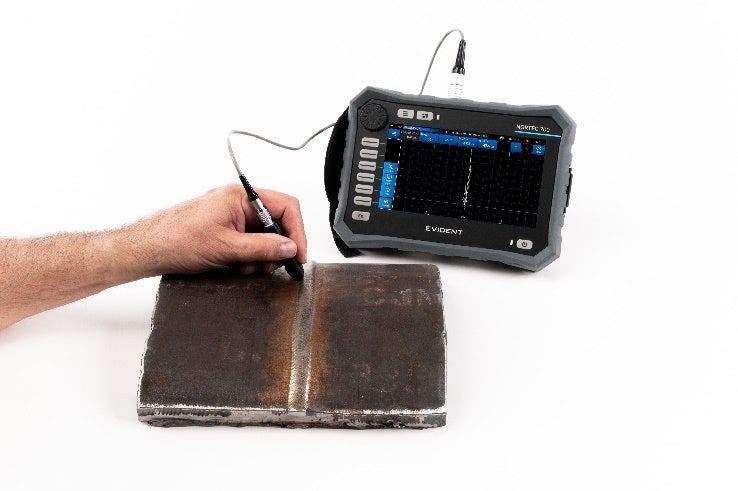

Inspection de défauts de surface et sous-jacents (N700, N700D, N700i)
Grâce à son électronique haute performance et à son écran haute luminosité, le NORTEC 700 offre une qualité de signal exceptionnelle pour la détection des défauts de surface et sous-jacents. Toutes les fonctionnalités standard destinées aux inspections à moyenne et haute fréquence sont incluses : vues du plan d’impédance, grille 10 × 10, balayage (base de temps linéaire), configurations d’alarme multiples et distance sonde-pièce (lift-off) automatique. Les fonctionnalités supplémentaires incluent les repères visuels au point de fonctionnement, des grilles fines (agrandies) et de type polaire, ainsi qu’un circuit interne d’équilibrage automatique (pour connecteur BNC).

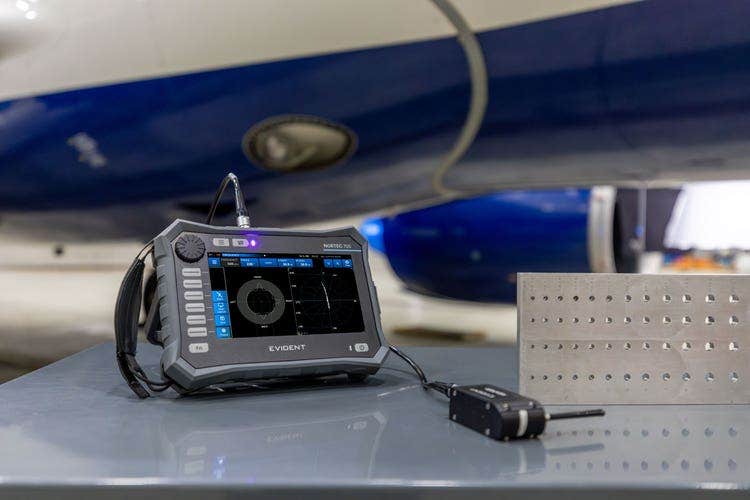

Inspection d'alésages (N700D, N700i)
La configuration simplifiée et un système de filtre amélioré font du NORTEC 700 l’appareil idéal pour l’inspection d'alésages par scanner rotatif. Les filtres sont configurés par défaut pour une réponse en forme de « figure 6 ». Ils peuvent aussi être réglés sur un résultat de type « figure 8 », suivant les besoins. Pour une configuration encore plus facile, l’inspecteur peut simplement choisir d’activer l’option de reconnaissance, qui règle automatiquement les filtres en fonction de la vitesse du scanner.

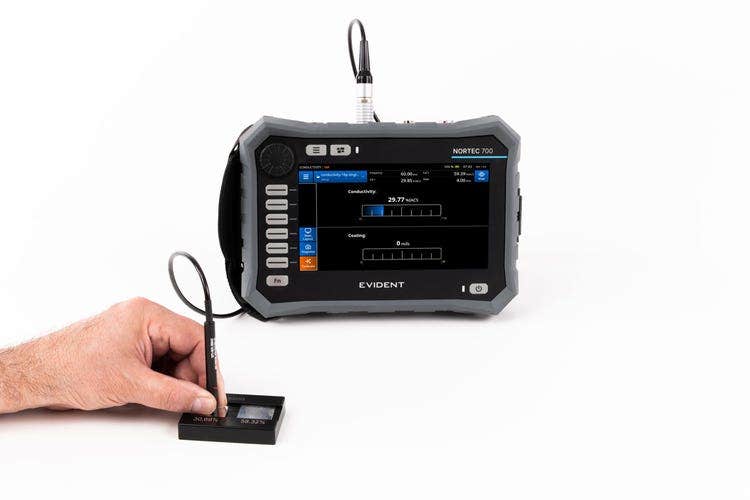

Mesures de la conductivité et de l’épaisseur des revêtements (N700, N700D, N700i)
Le mode de mesure de la conductivité du NORTEC 700 comporte un assistant d’étalonnage simple et direct comprenant des références personnalisées de conductivité et d’épaisseur de revêtements. L’appareil peut mesurer des épaisseurs jusqu’à 0,64 mm (0,025 po) sur les revêtements conducteurs ou non des matériaux non ferromagnétiques.

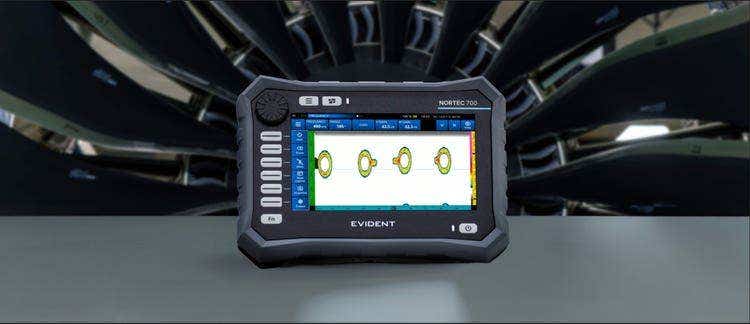

Inspection d'alésages critiques (N700D, N700i)
Grâce au NORTEC 700, l’inspection d'aléages critiques est effectuée de matière fiable et simple. Grâce à la prise en charge de la plupart des scanners d’inspection d'alésages de l’industrie, à un C-scan vertical en temps amélioré et à un curseur de couche, le NORTEC 700 permet de localiser avec précision les défauts dans les structures multicouches. En plus de ces fonctionnalités, le modèle N700i inclut la détection de couches, un visualiseur de défauts et une vue C-scan.
Inspection à double fréquence (N700D, N700i)
Affichage tout-en-un L’affichage tout-en-un permet de visualiser jusqu’à trois signaux configurables (fréquence 1, fréquence 2 et canal mixte). Chaque canal peut s’afficher en mode plan d’impédance ou base de temps linéaire, avec des contrôles de position d’affichage indépendants.
Mesures en temps réel Grâce au paramètre Mesures en temps réel, vous pouvez afficher jusqu’à deux mesures de signal en temps réel, en mode d’affichage standard ou plein écran. L’affichage de diverses mesures offre une meilleure compréhension des caractéristiques d’amplitude et de phase du signal.
Choix de trois mesures d’amplitude crête à crête (horizontale, verticale et vectorielle)
Distance horizontale ou verticale maximale à partir du point d’équilibrage
Mesure de l’angle (phase) du signal crête à crête
Caractéristiques techniques
Caractéristiques techniques du NORTEC 700
Pour connaître toutes les caractéristiques techniques, veuillez télécharger le manuel de l’utilisateur du NORTEC 700 à l’adresse suivante : ims.evidentscientific.com.
Dimensions du boîtier
230,7 mm × 166,9 mm × 71,9 mm (9,1 po × 6,6 po × 2,8 po)
Poids
1,79 kg (3,95 lb), batterie Li-ion incluse
Indice de protection IP
Certifié IP65
Modèle et type de batterie
600-BAT-L-2 (Li-Ion) [U8760058]
Autonomie de la batterie
Minimum 8 heures pour les inspections ECT standard
Température de fonctionnement
De -10 °C à 50 °C (14 °F à 122 °F), à 80 % d’humidité relative
Température d’entreposage
De –20 °C à 50 °C (-4 °F à 122 °F) (avec batterie)
Écran
Écran LCD TFT (écran à cristaux liquides à transistors en couche mince) de 7 pouces
Dimensions de l’écran (largeur × hauteur, diagonale)
154,2 mm × 85,9 mm, 177,8 mm (6,1 po × 3,4 po, 7,0 po)
Alimentation (tension d’entrée c.c.)
24 V c.c. (60 W)
Connecteur c.c.
Adaptateur circulaire à broche de 2,5 mm, centre positif
Mémoire de stockage
Disque interne de 64 Go
Wi-Fi
Optionnel
Bluetooth
Optionnel
Plage de fréquences
De 5 Hz à 12.5 MHz
Gain
De 0 à 100 dB ; incréments de 1 dB ; couplés et indépendants, verticaux et horizontaux
Nombre d’alarmes
3 (indépendantes)
Types d’alarmes existantes
Choix entre RECTANGLE (rectangle), POLAIRE (circulaire), SECTEUR (par section), BALAYAGE (basé sur le temps), CONDUCTIVITÉ et ÉPAISSEUR DU REVÊTEMENT
Angle
0–359.9°
Capacité multiéléments
Jusqu’à 128 créneaux temporels
Nombre d’entrées
2
Résistance aux chutes
Méthode 516.6, Procédure IV, 26 chutes avec l'emballage d’expédition
Résistance aux chocs
MIL-STD-810F, Méthode 516.5, Procédure I, 6 cycles sur chaque axe, 15 g, 11 ms demi-sinusoïdale
Résistance aux vibrations
MIL-STD-810F, Méthode 514.5, Procédure I, Annexe C, Figure 6, exposition générale : 1 heure sur chaque axe
Filtres
Passe-bas : De 10 Hz à 2000 Hz et large bande. Passe-haut : inactif ou de 5 Hz à 1 000 Hz, personnalisable selon le type de filtre « figure 6 » ou « figure 8 »
Tension d’excitation
2 V crête à crête, 4 V crête à crête, 8 V crête à crête (faible, moyen, élevé)
Résolution des données
32 bits
Fréquence d’échantillonnage
Jusqu’à 30 kHz
Connectivité
Port USB C périphérique (prend en charge l’USB 2.0, l’USB 3.0, DisplayPort via le mode alternatif USB, Ethernet sur USB 2.0 avec adaptateur externe optionnel)
Wi-Fi/Bluetooth
Connecteur E/S (I/O) LEMO à 19 broches
Types de sondes
Absolue ou différentielle en configuration pont ou réflexion. L’appareil est entièrement compatible avec les sondes PowerLink NORTEC, ainsi qu’avec les sondes et les accessoires provenant des autres principaux fournisseurs.
Ressources
Articles de blogue
La simplicité à votre image : Le tout nouvel appareil de recherche de défauts par courants de Foucault multiéléments NORTEC™ 700
Conçu à partir des besoins réels du terrain, l'apapreil de recherche de défauts NORTEC 700 rend les inspections par courants de Foucault plus accessibles que jamais en offrant de nouveaux niveaux de convivialité, de performance et de rentabilité aux acteurs de l’aviation, notamment les centres de maintenance et de réparation (MRO), les prestataires de services d’inspection (ISP) et les fabricants d’équipement d’origine (OEM). Avec le NORTEC 700, les inspections par courants de Foucault conventionnels (ECT) et par courants de Foucault multiéléments (ECA) sont désormais réunies au sein d’une plateforme unique et intégrée, répondant à un large éventail d’applications dans les secteurs de l’aérospatiale, de la défense, de l’industrie et de la fabrication.
