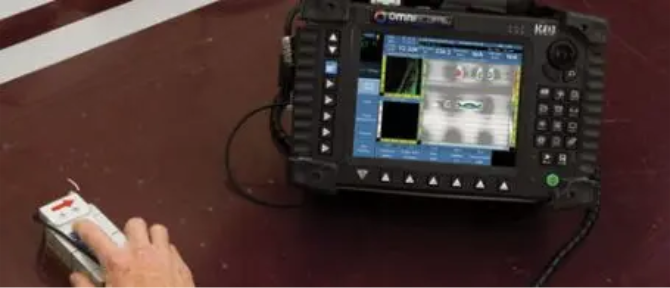

Appareil de recherche de défauts par courants de Foucault OmniScan MX
Les milliers d’OmniScan MX utilisés partout dans le monde sont autant de témoins de la robustesse et de la fiabilité de cet appareil conçu pour résister aux conditions d’inspections les plus exigeantes et les plus rigoureuses. Compact et léger, l’appareil est équipé de deux batteries Li-ion qui offrent jusqu’à six heures de temps d’inspection en mode manuel ou semi-automatique.
OmniScan MX ECA/ECT
Vue d’ensemble
OmniScan MX

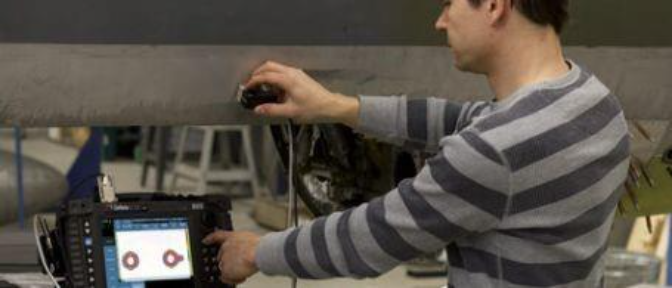

Un appareil fiable, conçu pour une utilisation sur le terrain
Les milliers d’OmniScan MX utilisés partout dans le monde sont autant de témoins de la robustesse et de la fiabilité de cet appareil conçu pour résister aux conditions d’inspections les plus exigeantes et les plus rigoureuses. Compact et léger, l’appareil est équipé de deux batteries Li-ion qui offrent jusqu’à six heures de temps d’inspection en mode manuel ou semi-automatique.

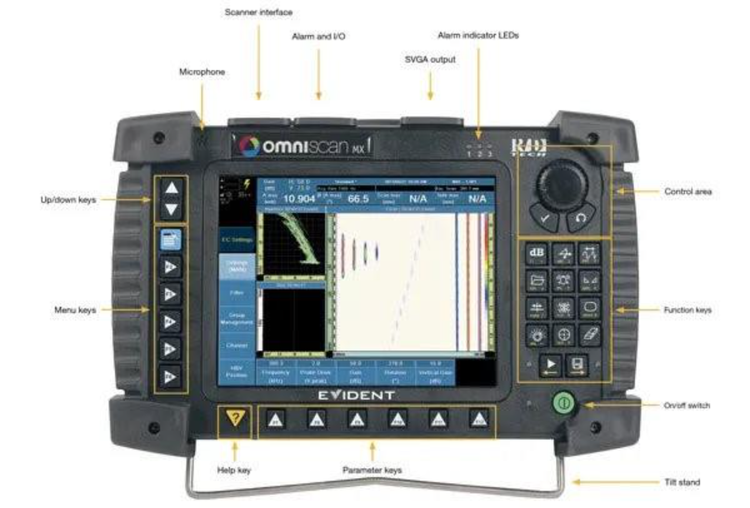

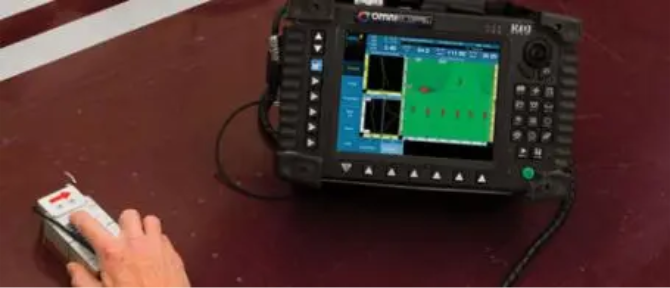

L’OmniScan MX est doté d’un écran en couleurs de 8,4 po en temps réel et parfaitement lisible qui permet d’examiner les défauts et leurs particularités, peu importe les conditions d’éclairage. Naviguez dans l’interface simple et intuitive de l’appareil à l’aide de la molette de réglage et des touches de fonction, ou en connectant une souris USB pour faciliter l’analyse des inspections.

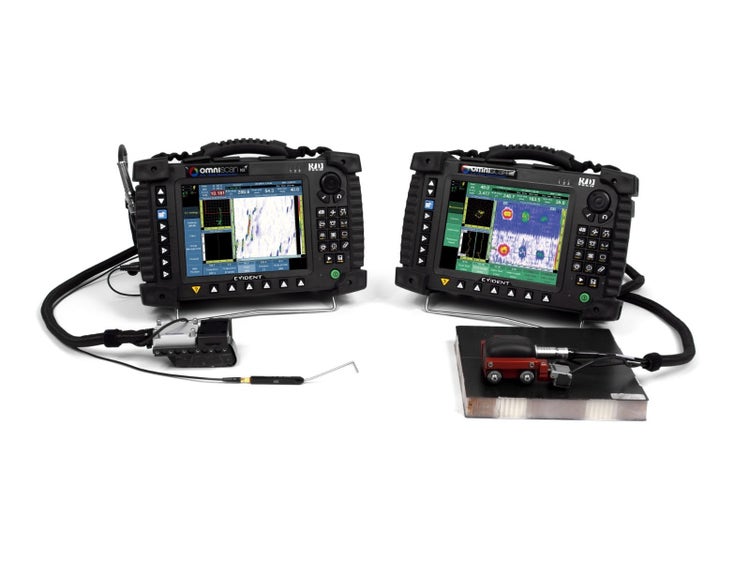

Une seule plateforme, deux modules, trois technologies et davantage de souplesse
Afin de satisfaire à un vaste éventail d’applications, les deux versions du module permettent maintenant de réaliser des inspections par courants de Foucault conventionnels (ECT) et par courants de Foucault multiéléments (ECA), en plus d’être équipées de la nouvelle technologie C-scan pour l’inspection des composites. Les deux modules sont compatibles avec les logiciels repensés MXE (ECT/ECA) et MXB (C-scan pour l’inspection des matériaux composites), ce qui permet de passer facilement d’une technologie à l’autre et de minimiser le temps d’apprentissage pour l’utilisateur.
Courant de Foucault conventionnels (ECT)
Courants de Foucault multiéléments
C-scan pour l’inspection des matériaux composites
La technologie ECA : identique à l’ECT
Grande couverture, balayage rapide et probabilité de détection élevée
Bobine simple : inspection ligne par ligne

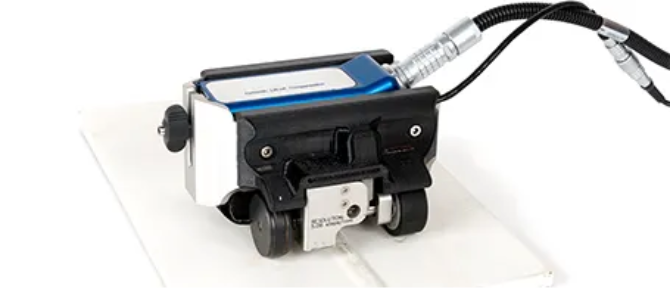

Sonde multiélément : balayage linéaire

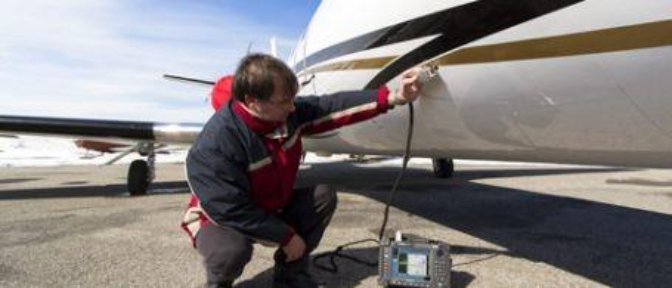

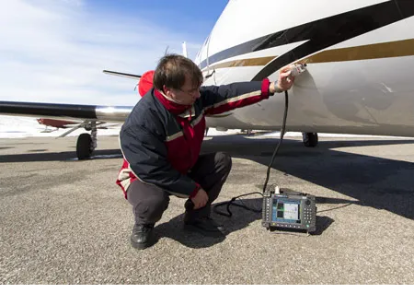

Inspection au travers de revêtements minces
La technique d’analyse par courants de Foucault (ECT) peut s’expliquer ainsi : il s’agit du couplage magnétique d’un capteur de sonde (bobine) et d’une pièce à inspecter (matériau conducteur, ferromagnétique ou non-ferromagnétique), suivi de l’induction de courants de Foucault dans la pièce à inspecter et de la représentation des signaux générés sur le plan d’impédance de l’appareil. La technique par courants de Foucault permet de détecter les défauts même au travers de revêtements (comme la peinture), dans la mesure où la distance entre la sonde et le métal inspecté demeure raisonnablement faible, généralement entre 0,5 et 2,0 mm.
Comme les technologies par courants de Foucault conventionnels et multiéléments partagent les mêmes principes fondamentaux et les mêmes propriétés physiques, la technique ECT offre les mêmes avantages que la technique ECA, c’est-à-dire la capacité d’inspecter au travers de revêtements, une grande couverture de balayage, un balayage rapide, une probabilité de détection élevée et une imagerie en couleurs.

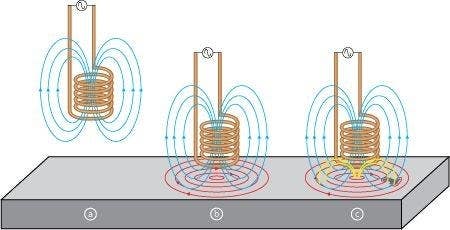

Les sondes à courants de Foucault sont constituées d’un fil de cuivre enroulé pour former une bobine. La forme de la bobine peut varier afin de s’adapter aux applications spécifiques.
- Le courant alternatif qui circule dans la bobine à une fréquence donnée génère un champ magnétique autour de la bobine.
- Lorsque la bobine est placée près d’un matériau conducteur d’électricité, les courants de Foucault sont induits dans le matériau.
- Si une discontinuité dans le matériau conducteur modifie la circulation des courants de Foucault, le couplage magnétique avec la sonde change et un signal de défaut peut être lu en mesurant la variation d’impédance de la bobine.
Caractéristiques techniques
Prend aussi en charge les sondes à émission-réception séparées BondMaster (adaptateur et scanner requis)
Logiciel – Courants de Foucault multiéléments
Puissance accrue, complexité réduite
Logiciel MXE 3.0
Exception faite de la possibilité de passer électroniquement d’un élément à l’autre, la technologie par courants de Foucault multiéléments (ECA) offre essentiellement les mêmes capacités que la technologie par courants de Foucault conventionnels (ECT). Les courants de Foucault multiéléments sont faciles à utiliser et à étalonner. Le tout nouveau logiciel MXE 3.0 ECA a été repensé pour faciliter la transition d’un appareil ECT (comme le Nortec® 500 d’Evident) vers un appareil ECA et pour offrir un accès très facile à toute la puissance ECA.
Un seul canal ECT
32 canaux simultanés

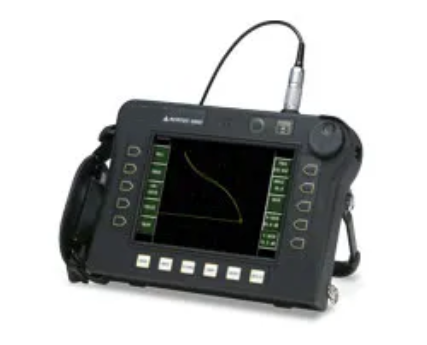

Menu principal du Nortec 500
Nouveau menu principal de l’OmniScan MXE 3.0

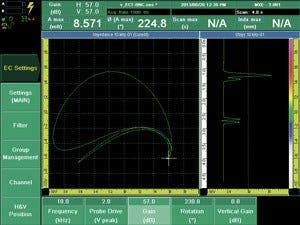

Plan d’impédance en direct
L’étalonnage ECA est très semblable à l’étalonnage ECT. Les principes de réglage de l’entrefer, du gain et du point zéro sont conservés, par conséquent l’étalonnage est simplifié et requiert moins de temps qu’auparavant.
Génération de signaux d’entrefer avec la sonde ECA, de la même façon qu’avec la sonde ECT.
Réglage de l’angle de phase en temps réel à l’aide de la molette OmniScan. Le gain, le gain vertical et le point zéro (H/V) peuvent être ajustés de la même manière.
Solution de remplacement aux méthodes de CND habituelles
Retrait superflu de la peinture
La technologie par courants de Foucault multiéléments offre la capacité unique d’effectuer les inspections même au travers de revêtements minces appliqués sur des matériaux conducteurs. Il s’agit d’un avantage majeur en comparaison des méthodes de CND existantes, comme l’inspection par ressuage, le contrôle magnétoscopique ou l’imagerie magnéto-optique. En effet, il n’est plus nécessaire de retirer le revêtement et de le réappliquer ensuite. À long terme, il s’agit d’une économie de temps et d’argent considérable et, plus important encore, cela permet des inspections sans produits chimiques.
Pièce inspectée par ressuage (poudre rouge)

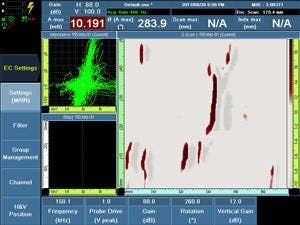

Balayage au moyen d’une sonde ECA standard offrant la même représentation en couleur que la méthode par ressuage (droits attachés au brevet protégés). La sensibilité peut être réglée de manière à révéler plus ou moins de défauts.
Avantages principaux :
- Retrait inutile de la peinture
- Imagerie et capacité d’archivage
- Inspection en une étape, cadence élevée et résultats instantanés
- Économie de temps considérable
- Délai d’exécution fortement réduit
- Capacité d’évaluation de la profondeur des défauts
- Sensibilité réglable et analyse post-traitement
- Méthode sans danger pour l’environnement (sans produits chimiques)
Riche gamme de couleurs offrant davantage de possibilités
Le nouveau logiciel MXE 3.0 ECA offre également une large gamme de représentations en couleurs qui reproduisent celles des méthodes de CND habituelles et qui favorisent l’affichage intuitif des signaux ECA.
Essai par ressuage (fluorescence)
Contrôle magnétoscopique (poudre rouge)
Contrôle magnétoscopique (fluorescence)
Analyse, génération de rapports et archivage
Confirmer ou revoir des inspections terminées
Une fois l’inspection sur site terminée, l’OmniScan® MX ECA offre encore une valeur ajoutée grâce à ses fonctionnalités intégrées de stockage des données, d’analyse et de génération de rapports. En outre, l’appareil vous permet de revoir les indications individuellement et d’apporter les corrections nécessaires, s’il y a lieu. Le tout nouveau logiciel MXE 3.0 ECA offre de nouveaux curseurs de données intuitifs qui peuvent être positionnés directement sur l’appareil (sur le terrain) ou encore au moyen d’une souris connectée à un port USB (au bureau).

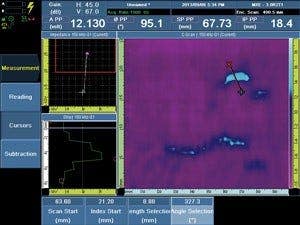

Les nouveaux curseurs de sélection MXE 3.0 sont très intuitifs permettant de choisir rapidement n’importe quelle indication.
Corrections faciles des données sauvegardées. Ci-dessus, réglage du contraste au moyen du gain.
et archivage facile
L’OmniScan MX est équipé d’une fonctionnalité de génération de rapports intégrée, facile à activer en appuyant simplement sur une touche. Les rapports peuvent également être configurés ou personnalisés par les utilisateurs avertis. Cependant, le format établi par défaut à l’usine comporte déjà une saisie d’écran ainsi que des champs de données soigneusement présélectionnés et installés pour éviter d’avoir à personnaliser le rapport.
L’archivage de fichiers de données d’inspection est également très facile : à tout moment en cours d’acquisition ou d’analyse, il vous suffit d’appuyer sur une touche pour sauvegarder instantanément les données sur la carte de mémoire de l’appareil.

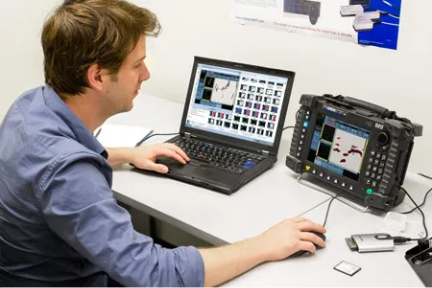

Analyse rapide et efficace des données à l’aide d’une souris d’ordinateur. Archivage des fichiers sur ordinateur à l’aide d’un lecteur de carte CompactFlash.
Balayages codés pour une interprétation facile des données
Étalonnage facile en trois étapes
L’OmniScan® MX ECA affiche non seulement les signaux ECA selon un plan d’impédance ECT conventionnels, mais il offre aussi plusieurs autres types de dispositions et de vues qui permettront à l’utilisateur de mesurer la véritable puissance de la technologie ECA codée. En plus de rendre l’analyse par courants de Foucault hautement visuelle, ces vues peuvent être intégrées au processus d’étalonnage ou encore être basées sur des applications tout ou rien, selon les critères d’acceptation établis par l’utilisateur.
La conception intuitive de l’interface favorise la configuration et le fonctionnement rapide et facile de l’OmniScan MX ECA : un véritable jeu d’enfant en trois étapes !
1 Régler les commandes ECT habituelles en temps réel au moyen du plan d’impédance en temps réel.
| 2 Activer le codeur et la vue C-scan. |
| 3 Affiner les réglages et faire l’inspection. |
Réglage du contraste au moyen du gain dans l’affichage C-scan entier
Mode de codeur en continu
L’inspection temporelle offre l’avantage d’une capacité de balayage presque illimitée requérant une interaction minimale avec l’appareil, alors que les balayages codés (vue C-scan) produisent des images en couleurs fournissant des renseignements pratiques sur la position, la forme et la dimension du défaut.
Le logiciel MXE 3.0 ECA propose un tout nouveau mode de codeur en continu qui modifie les représentations en couleurs tout en conservant pour l’utilisateur la convivialité d’une inspection temporelle. Ce mode assure la haute productivité des inspections et vous permet d’enregistrer les données à votre gré.
Imagerie en couleurs exceptionnelle
Estimation de la profondeur des défauts à l’aide de C-scans codés en couleurs
Comme pour la technique par courants de Foucault conventionnels, pour la plupart des applications de surface ou de faible profondeur, l’importance de la discontinuité détectée est directement liée à l’amplitude de l’écho EC. Ainsi, l’utilisation d’un code de couleur basé sur l’amplitude et l’identification du signal de retour de chaque canal avec la position codée fournissent une vue C-scan hautement visuelle et intuitive. Ces C-scans peuvent être stockés sur la carte extractible CompactFlash ou encore être ajoutés au rapport intégré dans l’OmniScan® MX.
Un bloc étalon comportant des défauts de profondeur connue est nécessaire pour étalonner précisément la sensibilité et le niveau de contraste des courants de Foucault multiéléments.

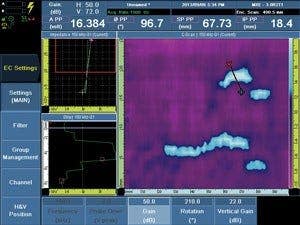

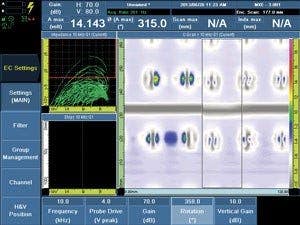

Balayage ECA étalonné montrant divers niveaux de profondeur de défaut associés à une couleur précise.
Réel revêtement d’aéronef présentant des indications de corrosion La couleur indique la profondeur des défauts.
Indications acceptées ou rejetées en fonction du seuil
L’OmniScan MX ECA vous permet d’accepter ou de rejeter les indications, selon les couleurs de la vue C-scan. Le logiciel MXE 3.0 ECA propose une large palette de couleurs testées en usine qui optimisent l’affichage du signal, peu importe l’application ECA.

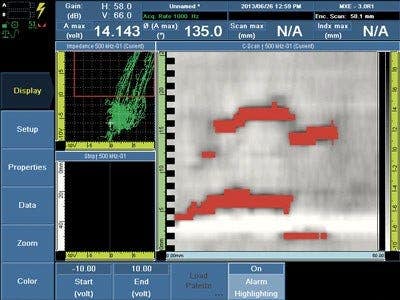

Sans compter que la nouvelle alarme C-scan simplifie la consignation des signaux de rejet en modifiant instantanément les couleurs du C-scan lorsque le signal du plan d’impédance croise les zones d’alarme.
Riche gamme de couleurs préinstallées spécifiques aux applications offertes avec le tout nouveau logiciel ECA MXE 3.0
(droits attachés au brevet protégés).
Logiciel – Courants de Foucault conventionnels

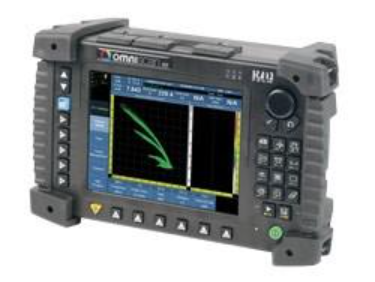

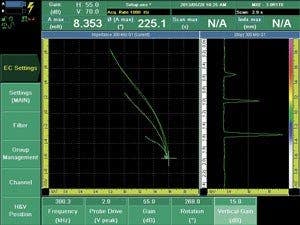

OmniScan MX en mode ECT : un appareil de recherche de défauts très puissant
L’efficacité ECA et ECT combinée
La connexion simultanée des sondes ECA et ECT offre le meilleur des outils de travail, sans qu’il soit nécessaire d’interrompre l’analyse et de reconfigurer les réglages de l’appareil.
Interface ECA (bleu) : utilisation aussi simple que celle du mode ECT ou du Nortec 500.
Appuyez sur la touche de menu et maintenez-la enfoncée...
Interface ECT (vert) : comprend plusieurs fonctionnalités d’uniformisation des procédures, notamment le point zéro réglable.

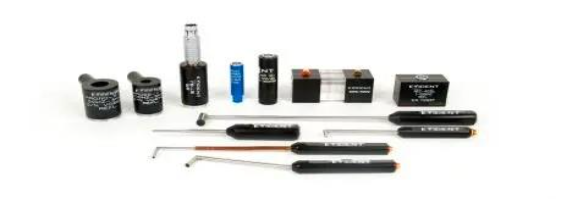

Signaux de haute qualité, sondes déjà existantes
Applications
Solutions pour le contrôle de la fissuration par corrosion sous contrainte
Evident propose une vaste gamme de solutions avantageuses pour détecter ou évaluer la profondeur des fissurations par corrosion sous contrainte. Ces solutions reposent sur l’OmniScan MX, un puissant appareil de recherche de défauts par courants de Foucault multiéléments facile à utiliser.

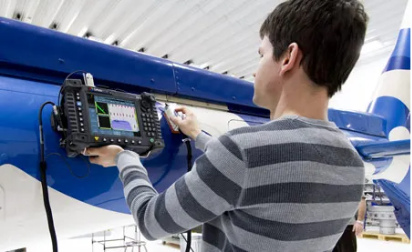

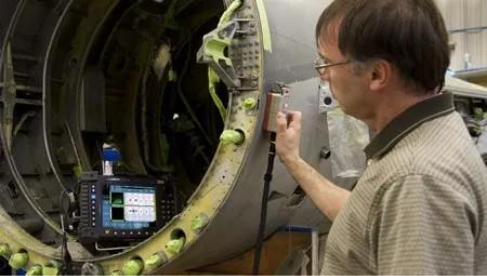

Solution d’inspection – Fissures sur les bords des renforts internes des fuselages
La solution d’inspection pour détecter les fissures sur les bords des renforts internes des fuselages exploite la toute dernière technologie par courants de Foucault multiéléments. L’imagerie intuitive du C-scan permet une meilleure probabilité de détection et une meilleure reproductibilité. Cette solution constitue une avancée indéniable pour réduire le temps d’inspection.
Solution ECA pour la détection des fissures de surface
La solution d’inspection ECA pour la détection des fissures de surface propose une version améliorée de la sonde ECA à haute résolution SBBR-026. Elle permet de détecter très efficacement les fissures de surface, même au travers d’une couche de peinture ou d’un revêtement mince. C’est un avantage particulièrement bien adapté à l’inspection rapide des lignes de trous d’assemblage des aéronefs.
Solution ECA pour l’inspection des fissures sous la surface
Cette solution d’inspection ECA permet d’effectuer un balayage au travers de la première couche de revêtement d’un aéronef afin de détecter les éventuelles fissures présentes dans la deuxième couche, et ce, sans qu’il soit nécessaire de retirer la couche de peinture. Elle propose deux modèles de sonde ECA différents (aéronefs commerciaux ou militaires) offrant tous deux une couverture d’au moins 64 mm en un seul balayage.
Solution ECA pour la détection de la corrosion sous-surfacique
Cette solution d’inspection ECA permet d’effectuer rapidement l’inspection de grandes zones et d’y détecter une éventuelle corrosion sous-surfacique. Elle propose deux modèles de sonde ECA différents (aéronefs commerciaux ou militaires) et elle permet d’évaluer en un instant le niveau de gravité de la corrosion dissimulée (profondeur du défaut), et ce, sans qu’il soit nécessaire de retirer la couche de peinture.

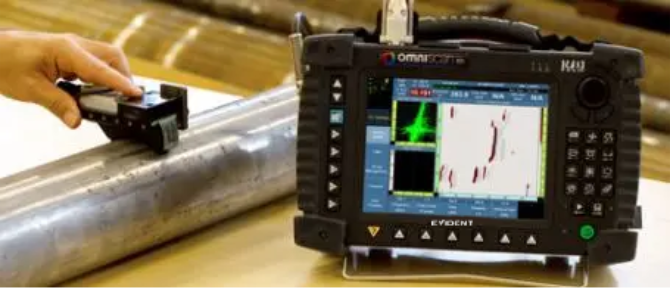

Inspection de surfaces en acier carbone
L’appareil MagnaFORM™ à courants de Foucault multiéléments (ECA) permet d’inspecter des pièces même lorsque leur surface est peinte ou rugueuse. La compensation dynamique de l’entrefer permet d’assurer une bonne sensibilité aux discontinuités débouchantes, même sur les soudures les plus complexes et les zones les plus corrodées.
