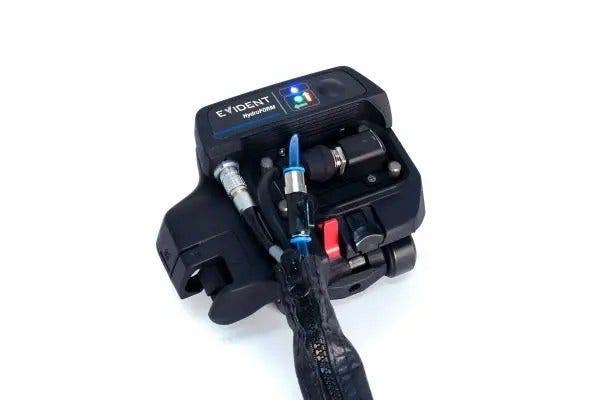

Scanner semi-automatisé HydroFORM

Solution multiélément de codage sur deux axes facile à mettre en place, le scanner semi-automatisé HydroFORM permet une acquisition rapide et fiable de données à haute résolution sur de grandes surfaces. Il facilite le balayage ligne par ligne grâce à ses codeurs X et Y, à son système unique de colonne d’eau et à ses témoins lumineux de position et de vérification du couplage.

Solution multiélément (PA) à codage sur deux axes facile à mettre en place, le scanner HydroFORM™ semi-automatisé vous permet d’effectuer des cartographies rapides et fiables des épaisseurs de paroi et de détecter les dommages se trouvant à mi-paroi grâce à l’acquisition rapide de données à haute résolution de grandes surfaces. Alors que l’ensemble de l'HydroFORM standard comprend une sonde linéaire multiélément et un système d’immersion locale éprouvés, il est aussi maintenant possible d’opter pour une configuration avec sonde à double réseau. Les deux options permettent une résolution allant jusqu’à 1 × 1 mm.

Le système HydroFORM comporte plusieurs caractéristiques qui optimisent la productivité et améliorent l’efficacité du balayage ligne par ligne :

  • Codeurs d’axes X et Y intégrés
  • Bouton d’indexation intelligent
  • Témoins lumineux de position sur l’axe d’index et de vérification du couplage
  • Vérification de la vitesse de balayage
  • Gestion efficace des bulles (avec la sonde linéaire I8)
  • Roues magnétiques facilitant l’indexation (avec la sonde DLA REX2)
  • Système de freinage

S’adaptant facilement aux courbures des tuyaux d’un diamètre extérieur de 101 mm et plus, cette solution multiélément est utile dans une large gamme d’applications, notamment les suivantes :

  • Surveillance des amincissements de paroi causés par la corrosion, l’abrasion et l’érosion
  • Détection des dommages à mi-paroi, comme le cloquage induit par l’hydrogène ou les défauts de lamination survenus lors de la fabrication, et différenciation de ces anomalies par rapport aux amincissements de paroi.

https://adobeassets.wabtecint.com/content/dam/tnm/videos/HydroForm_LowRes.mp4

Cartographie de la corrosion à haute performance pour les surfaces rugueuses et irrégulières

Réalisez une inspection multiélément de la même qualité que celle que vous obtiendriez avec un bassin d’immersion, et ce, sans vous soucier du couplage de l’eau. Le design unique avec joints en mousse de la colonne d’eau à faible débit du scanner HydroFORM épouse la surface inspectée, éliminant ainsi le besoin d’utiliser un sabot.

Autres caractéristiques novatrices du système de couplage à l’eau de l’HydroFORM :

  • Témoin LED de vérification du couplage clignotant lorsque l’alimentation en eau est trop faible
  • Protecteur de joints permettant de prolonger la durée de vie utile des joints en mousse

Système polymère pour l'HydroFORM Cartographie de la corrosion au-delà des inspections par injection d'eau

Le système polymère pour l'HydroFORM étend la plage d'inspection du scanner en remplaçant la ligne à retard à eau traditionnelle par une ligne à retard en polymère spécialement conçue. Cette option innovante permet une cartographie fiable de la corrosion dans des conditions de température et des environnements d'inspection où le maintien d'une ligne de retard d'eau est difficile, impraticable ou impossible.

Reposant sur les performances éprouvées et la facilité d’utilisation du scanner HydroFORM, le système à base de polymère est disponible en deux formulations spécialisées, optimisées pour les inspections à haute ou basse température, étendant la plage de fonctionnement de l'HydroFORM de −20 °C à 175 °C −.

Bien que le système de retenue d'eau standard reste la solution privilégiée pour les surfaces rugueuses, inégales ou très irrégulières, le système polymère offre des avantages significatifs pour :

• Inspections en service lorsque le refroidissement des équipements est indésirable ou impossible.
• Équipements de procédés à froid et installations extérieures fonctionnant à des températures inférieures à zéro.

• Environnements d'inspection où le fonctionnement traditionnel avec alimentation en eau est difficile ou impraticable.
• Inspections en hauteur et sur cordes où la suppression de l'alimentation en eau continue simplifie le déploiement.

https://adobeassets.wabtecint.com/content/dam/tnm/hydroform/media/Video-3-hydroform-Simon.mp4

Technologie innovante de ligne à retard polymère

Le système polymère pour l'HydroFORM combine une ligne à retard polymère haute performance avec une membrane protectrice pour offrir des performances ultrasonores fiables tout en surmontant de nombreuses limitations traditionnelles associées aux lignes à retard en polymère.

Bien que la ligne à retard en polymère ait été soigneusement sélectionnée pour offrir des performances acoustiques optimales, la membrane protectrice contribue à assurer un couplage constant et agit comme une barrière protectrice qui empêche le contact direct entre le polymère et la surface d’inspection. Cette conception élimine le risque que le polymère colle ou s'use contre la surface lors du balayage, améliorant ainsi la durabilité et la facilité d'utilisation.

Cartographie fiable de la corrosion sur les équipements chauds jusqu'à 175 °C

Les lignes à retard à base d'eau deviennent de plus en plus difficiles à utiliser à mesure que les températures augmentent. Lorsque les surfaces approchent les 100 °C, l'eau peut bouillir et générer des bulles de vapeur qui interfèrent avec la transmission ultrasonique et réduisent la qualité des données.

Le système HydroFORM à polymère thermorésistant pour haute température remplace l’eau par un polymère spécialement formulé, permettant une cartographie fiable de la corrosion sur des surfaces jusqu’à 175 °C avec
jusqu’à 30 minutes de temps de scan entre chaque refroidissement.

Inspections à basse température jusqu’à −20 °C−

Les lignes à retard à base d’eau sont également limitées dans les environnements froids, où le gel empêche un fonctionnement fiable.

Pour relever ce défi, Evident utilise un polymère basse température dédié, doté de propriétés acoustiques optimisées, conçu spécifiquement pour les inspections en milieu froid. Cette configuration permet d’effectuer des inspections de −20 °C − à 50 °C.

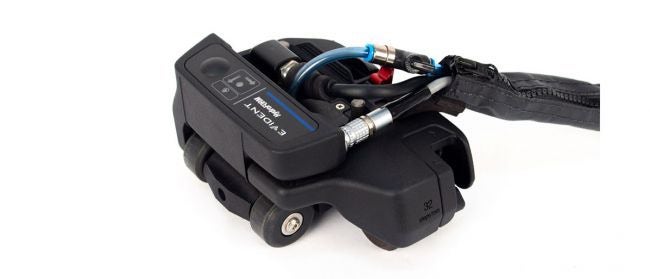

Cartographie de la corrosion à haute résolution facilitée par la sonde DLA REX2

En choisissant la sonde Dual Linear Array™ REX2, vous augmenterez la polyvalence et l’efficacité de votre cartographie de la corrosion réalisée au moyen du scanner HydroFORM.

  • Détectez les défauts critiques situés près de la surface, et ce, grâce à la haute résolution à faible profondeur rendue possible par les réseaux d’éléments émetteurs-récepteurs angulaires.
  • Optimisée pour l’imagerie par cohérence de phase (PCI) et la méthode de focalisation en tout point (TFM), cette sonde améliore la détection des mécanismes de corrosion comme la corrosion au sulfure d’hydrogène (H2S).
  • La ligne à retard solide combinée à une système de suspension élimine la nécessité d’une pompe à eau externe, ce qui facilite les inspections difficiles d’accès, comme les inspections en hauteur ou celles nécessitant un accès par corde.
  • La stabilisation des roues favorise un balayage plus fluide (par rapport à un système à plaques d’usure au carbure).

La zone active de 64 mm de long et la couverture étendue (deux réseaux de 64 ou 32 éléments) accélèrent l’acquisition des données, permettant un balayage à haut débit au moyen de scanners automatisés tels que le
scanner motorisé MapROVER et le scanner télécommandé SteerROVER.

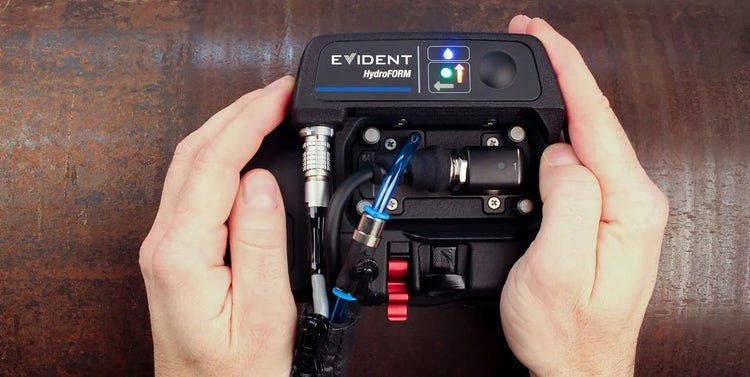

Module ScanDeck™

Commandes intégrées et témoins d’état

Situé directement dans votre champ de vision pendant que vous utilisez le scanner HydroFORM, le module ScanDeck vous sert de tableau de bord de balayage.

Si vous utilisez le scanner HydroFORM en combinaison avec un appareil OmniScan™ X4, vous bénéficierez pleinement de toutes les fonctionnalités du module ScanDeck.

Bouton de commande :

  • Démarrage de l’acquisition de données sur l’appareil OmniScan X4
  • Passage d’un mode de balayage à l’autre (mode guidé et mode à main levée)
  • Passage de l’axe d’index à l’axe de balayage, et vice versa

Témoins LED :

  • Guidage de position sur l’axe d’index
  • Avertissement de couplage insuffisant
  • Alerte lors du dépassement de la vitesse de balayage maximale
  • Codeur actif (X ou Y)

Solution complète d’inspection multiélément

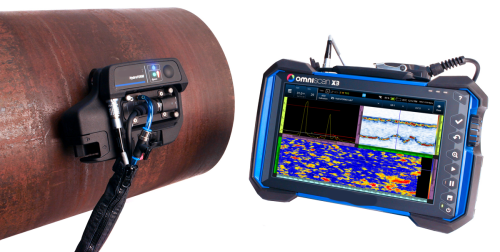

Scanner HydroFORM et détecteur de défauts multitechnologie OmniScan X4

En combinant un système de colonne d’eau à la fonction de synchronisation de la porte avec l’écho d’interface – laquelle est disponible dans le logiciel de l’OmniScan X4 –, le scanner HydroFORM offre une qualité de signal inégalée et des mesures fiables de l’épaisseur résiduelle des parois, en plus d’apporter une amélioration considérable pour la caractérisation et l’imagerie des défauts par rapport à l’inspection par ultrasons conventionnels.

Configurations

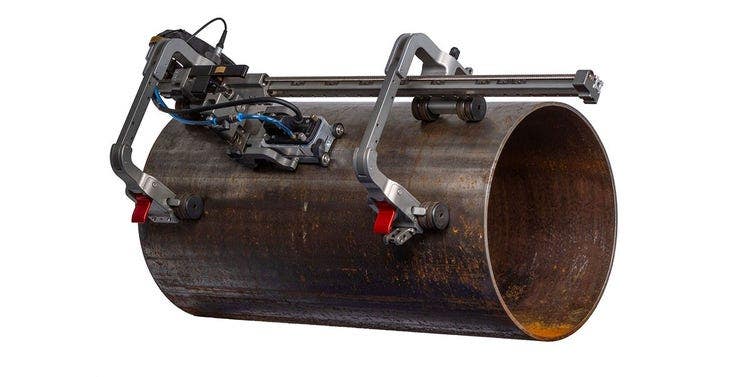

Configuration manuelle avec codage

Solution multiélément de codage sur deux axes facile à utiliser, le scanner HydroFORM est doté de codeurs d’axes X et Y intégrés.

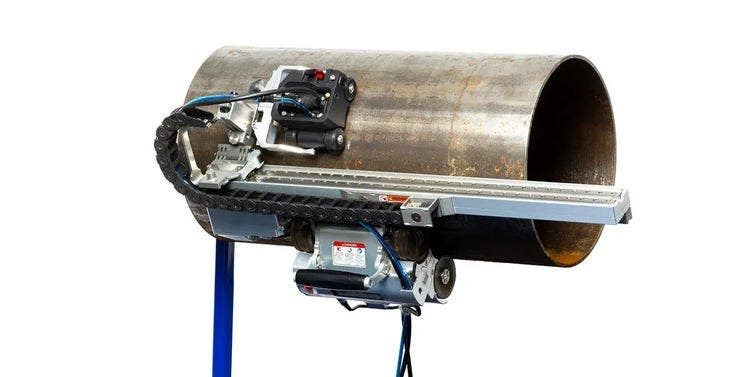

Configuration semi-automatique

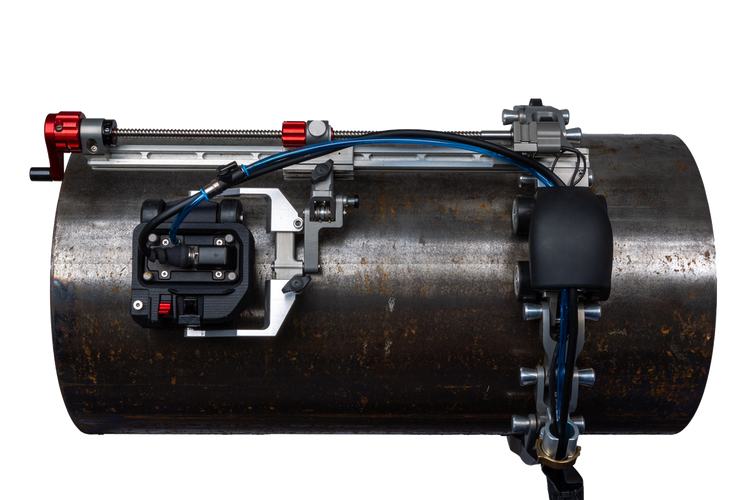

Scanner HydroFORM installé sur un scanner MapSCANNER

Configuration automatique

Effectuez des cartographies de la corrosion automatisées sur deux axes à des vitesses d’acquisition élevées au moyen du scanner motorisé MapROVER™ et du scanner HydroFORM.

En savoir plus

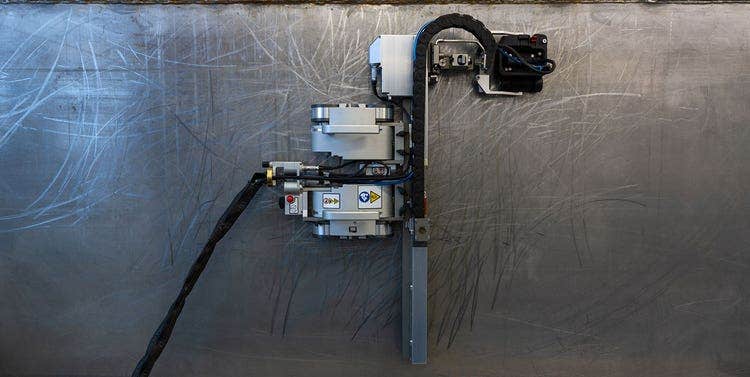

Réalisez des cartographies de la corrosion multiéléments dans des endroits difficiles d’accès au moyen du scanner motorisé SteerROVER™ télécommandé et du scanner HydroFORM.

En savoir plus

Caractéristiques techniques

HydroFORM (Eau) HydroFORM (Polymère) HydroFORM-HT (Polymère) Sonde DLA pour la corrosion Sonde DLA pour la corrosion
Sonde à ultrasons multiéléments 7.5L64-I8-P (linéaire) 7.5L64-I8-P (linéaire) 7.5L64-I8-S (linéaire) REX2
(émetteur-récepteur séparés)
REX2-1DEG
(Double)
Matériau de la ligne à retard Eau Polymère bleu Polymère noir Rexolite Rexolite
Hauteur de la ligne à retard 14 mm ou 38 mm 14 mm 14 mm 7,5 mm 7,5 mm
Angle de toiture S.O. S.O. S.O. 5° 1°
Épaisseur maximale recommandée pour l'inspection
(dans l'acier)
50 mm ou 150 mm 50 mm 50 mm 30 mm 95 mm
Résolution à faible profondeur typique (trous à fond plat [FBH] de 3 mm) 1,5 mm 2 2.5 1 mm 1 mm
Température de surface minimale (°C) 5 -20 -20 -20 -20
Température de surface maximale (°C) 90 50 175 50 50
Utilisation recommandée Surface rugueuse et irrégulière Couplant réduit
Basse température
Couplant réduit
Haute température
Couplant réduit
Résolution proche de la surface (épaisseur standard)
Couplant réduit
Résolution proche de la surface (matériaux épais)
Plage d'inspection Diamètre extérieur : 10 cm et plus Diamètre interne : 25 cm et plus (41 cm avec codeur d’axe d’index)
