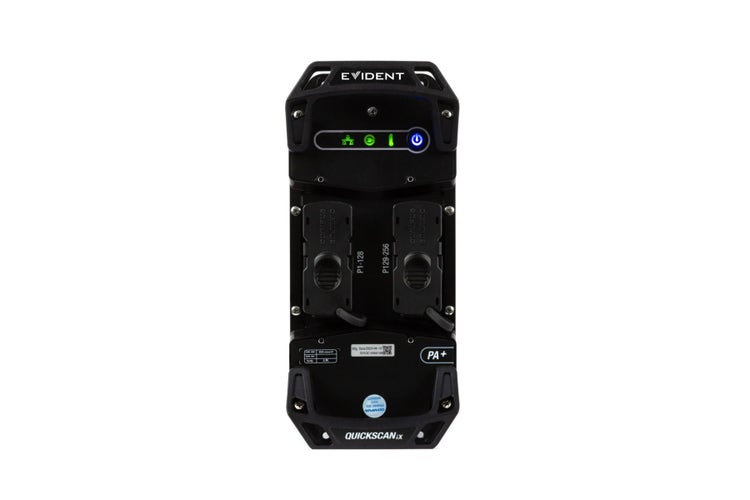

QuickScan iX PA+
Evident offre une solution d’intégration multiélément (PA) complète qui répond aux besoins de vos clients les plus exigeants. Cette solution comprend l’unité d’acquisition de données QuickScan iX™ PA+, un appareil multiélément haute performance conçu pour une intégration flexible, de même qu’une suite logicielle polyvalente proposant une large gamme d’options pour la configuration du système et l’acquisition et la gestion des données, afin de répondre aux divers besoins de l’industrie.
Augmentez votre productivité grâce à une instrumentation avancée à réseau phasé
Evident offre une solution d'intégration complète et avancée de systèmes multiéléments (phased array, PA), conçue pour satisfaire les exigences d'inspection les plus strictes. La solution comprend l’unité d’acquisition de données QuickScan iX™ PA+ — un dispositif à réseau phasé (PA) hautes performances conçu pour une intégration flexible — accompagnée d’une suite logicielle polyvalente permettant de rationaliser la configuration du système, l’acquisition et la gestion des données sur un large éventail d’applications industrielles.
Résultats de haute qualité en réseau à commande de phase
Dotée de la technologie avancée phased array d’Evident, l’unité d’acquisition de données QuickScan iX PA+ assure un excellent rapport signal/bruit pour des résultats d’inspection fiables et de grande qualité.
|
Jusqu’à 2× 256Canaux à réseau phasé (64 émetteurs) |
Jusqu’à 2× 4Ouvertures en parallèle par instrument |
Polyvalente et extensible pour s’adapter à vos besoins d’inspection

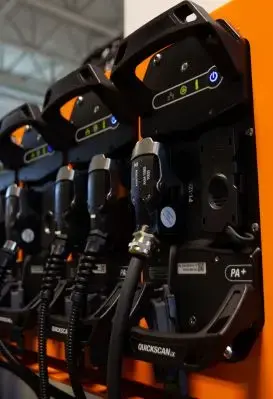

Une seule unité QuickScan iX PA+ peut piloter jusqu’à 4 ouvertures à réseau phasé en parallèle, permettant ainsi un débit d’inspection accru. Pour une capacité encore supérieure, plusieurs unités QuickScan iX PA+ peuvent être configurées pour fonctionner simultanément. Contactez votre représentant Evident pour explorer les options de configuration.
|
Jusqu’à 25 kHzfréquence d'acquisition |
Jusqu'à 90 Mo/sDébit de données |
Caractéristiques techniques
| Modèles QuickScan iX PA+ | QSiX PA+ 64:256 | QSiX PA+ 64:256 avec UT |
| Canaux de réseau phasé | 256 | |
| Nombre de pulsers à réseau phasé | 64 PP (32 PR) | |
| Nombre de pulsers UT conventionnels | S.O. | 2 PR |
| Ouvertures parallèles | 4×16 PP | 2×32 PP | 1×64 PP | |
| Nombre de récepteurs en parallèle | 2 par ouverture de 32 | |
| Vitesse d’acquisition (PRF) | Jusqu'à 25 kHz | |
| Rectification | FW, HW+, HW−− et RF | |
| Filtrage | Filtre passe-bande, filtre passe-haut et filtre passe-bas numériques | |
| Tension phased array (haute impédance) | 150 Vpp (bipolaire) | |
| Tension UT conventionnelle (haute impédance) | S.O. | 295 V (unipolaire négatif) |
| Gain du phased array | 0–80 dB (44 dB analogique + 36 dB numérique) | |
| Gain UT conventionnel | S.O. | 0-120 dB (numérique) |
| Largeur d'impulsion | De 30 à 1000 ns (incréments de 5 ns) | |
| Bande passante (−− 3 dB) | 0,68 MHz à 22,0 MHz | |
| Nombre de faisceaux Phased Array | Jusqu’à 1024 | |
| Nombre de Portes | 4 portes de détection + 1 porte de synchronisation | |
| Interface réseau | 1000BASE-T, codage X, 1 Gb | |
| Dimensions (L × H × P) | 295 mm × 133 mm × 473 mm | |
| Poids | 13.4 kg (29.5 lb) | |
| Indice de protection IP | IP55 | |
| Consommation d’énergie maximale totale | 170 W | |
| Entrée CC | De 24 V à 36 V | |
| Plage de température | Fonctionnement : -20 °C à 45 °C (-4 °F à 113 °F), Stockage : -20 °C à 70 °C (-4 °F à 158 °F) |
|
| E/S numériques et encodeurs | 8 entrées numériques (programmables) 8 sorties numériques (programmables) 2 entrées codeur (incrémentales, phase A et B) |
Applications

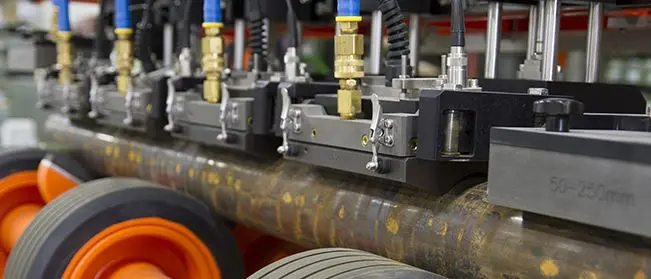

Systèmes d’inspection de tubes
Les systèmes d’inspection de tubes soudés et sans soudure tirent profit des technologies par ultrasons multiéléments et de spectroscopie par fluorescence des rayons X pour réaliser une inspection approfondie.

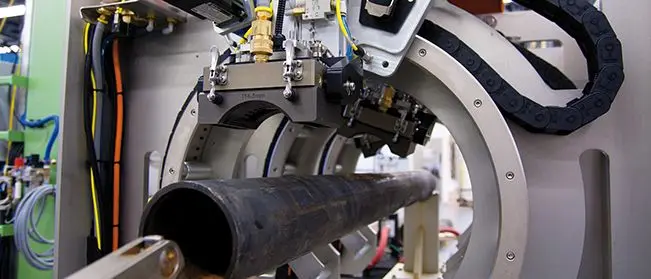

Systèmes d’inspection de barres
Les systèmes d'inspection de barres utilisent des technologies avancées, telles que les ultrasons à réseau de phases, les courants de Foucault multiéléments et la spectroscopie de fluorescence X, afin d'inspecter le volume complet et la surface de barres ou de tuyaux ronds ou carrés.
