Mesureur d’épaisseur à ultrasons 45MG
Le 45MG est un mesureur d’épaisseur par ultrasons de pointe incluant de multiples fonctions de mesure et d’options logicielles. Cet outil de mesure d’épaisseur unique est compatible avec notre gamme complète de sondes de mesure d’épaisseur monoéléments et à émission-réception séparées.
45MG
Vue d’ensemble
Mesureur d’épaisseur à ultrasonsFonctionnement facile, appareil robuste et fiable
Le 45MG est un mesureur d’épaisseur à ultrasons de pointe doté de série de multiples fonctions de mesure et d’options logicielles. La compatibilité de cet appareil unique et novateur avec la gamme complète de sondes à émission-réception séparées et monoéléments d’Evident en fait une solution tout-en-un pour répondre à pratiquement toutes les applications de mesures d’épaisseur.
Fonctions standard
Dans sa configuration de base, le 45MG est un mesureur d’épaisseur simple et facile à utiliser ne nécessitant qu’une formation minimale pour que l’opérateur maîtrise les applications de mesure d’épaisseur les plus courantes. Cependant, équipé des options logicielles et des sondes supplémentaires offertes en option, le 45MG devient un appareil bien plus avancé et peut effectuer des applications bien au-delà de celles des mesureurs typiques d’entrée de gamme. De plus, la plupart des options sont disponibles individuellement au moment de l’achat ou peuvent être ajoutées ultérieurement en fonction de l’évolution de vos besoins.
- Compatible avec la gamme complète de sondes à émission-réception séparées d’Evident conçues pour la mesure d’épaisseur des métaux corrodés par l’intérieur
- Mode min/max
- Deux modes d’alarme
- Mode différentiel
- B-scan temporel
- Taux de réduction
- Réglage du gain (standard, haut ou bas)
- Verrouillage de l’appareil par mot de passe

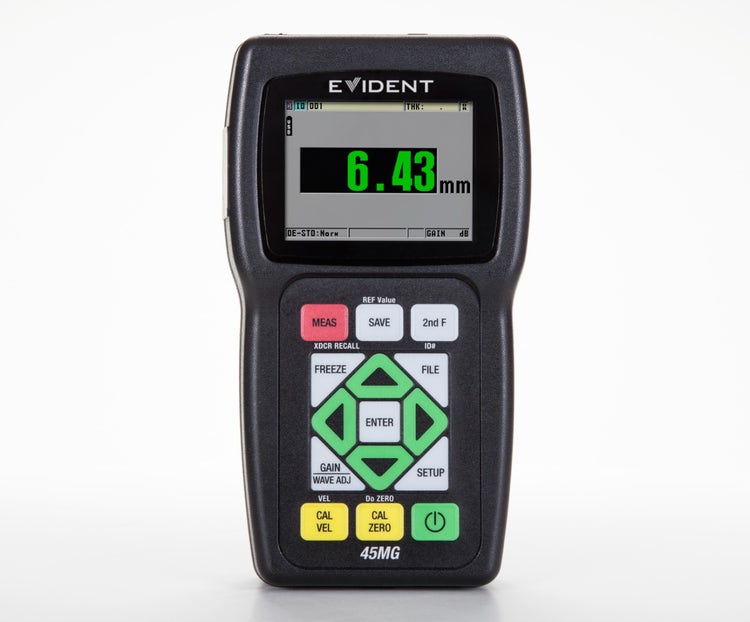

Mesureur 45MG avec étui de protection en caoutchouc et support (en option)
Fonctions optionnelles
Transformez facilement votre mesureur de corrosion en un mesureur d’épaisseur de précision encore plus polyvalent au moyen de quelques touches. Le 45MG offre cinq options logicielles activées par un code qui en font l’un des mesureurs d’épaisseurs le plus polyvalents de l’industrie.
- Mesures entre échos et THRU-COAT® : La technologie de mesures entre échos permet d’afficher l’épaisseur réelle d’un métal en ignorant l’épaisseur de son revêtement. La technologie Thru-Coat permet d’effectuer des mesures d’épaisseur de revêtements métallique et non métallique, chacune étant configurée en fonction de la vitesse de propagation. Il n’est pas nécessaire d’enlever la peinture ou le revêtement desurface.
- Monoélément : Cette fonction permet d’effectuer des mesures d’épaisseur très précises sur un grand nombre de matériaux, y compris les métaux, les plastiques, les composites, le verre et la céramique. Elle est compatible avec les sondes monoéléments Microscan d’une étendue de fréquences variant de 2,25 MHz à 30 MHz.
- Monoélément à haute pénétration : Cette fonction permet d’effectuer des mesures de matériaux épais ou à forte atténuation, comme la fibre de verre ou la fonte. Elle est compatible avec les sondes monoéléments Microscan d’une étendue de fréquences variant de 0,5 MHz à 30 MHz. Cette option inclut également l’option de sonde monoélément.
- Enregistreur de données : Le 45MG peut être équipé d’un enregistreur de données alphanumérique bidirectionnel complet qui facilite le stockage et le transfert des lectures d’épaisseur et des données A-scans. Cette option comprend le logiciel d’interfaçage GageView™ qui est une application basée sur Windows.
- A-scan en temps réel avec réglage de la forme d’onde : Ce mode optionnel de A-scan en temps réel vous permet d’afficher la forme d’onde (ou A-scan) directement sur l’écran du mesureur, de vérifier la mesure d’épaisseur et d’effectuer des réglages manuels du gain et de la suppression afin d’optimiser la mesure lors d’applications difficiles. Cette option pratique comprend les fonctions de réglage manuel du gain, de la suppression étendue, de la suppression du premier écho, de l’étendue de la base de temps et du délai.
Conçu pour les environnements rigoureux
- Robustesse, conçu pour satisfaire aux exigences associées à l’indice de protection IP67
- Atmosphère explosive : testé selon la norme MIL-STD-810G, méthode 511.4, procédure I
- Essais de résistance aux chocs : MIL-STD-810G, méthode 516.5, procédure I, 6 cycles sur chaque axe, 15 g, 11 ms demi-sinusoïdaux
- Essais de vibrations : MIL-STD-810F, méthode 514.5, procédure I, annexe C, figure 6, exposition générale : 1 heure sur chaque axe
- Grande plage de températures de fonctionnement
- Étui de protection en caoutchouc avec support (en option)

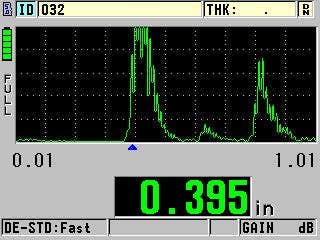

Mode d’affichage pour l’intérieur (mode A-scan en option)
Conçu pour être facile à utiliser
- Clavier main droite ou main gauche facile d’utilisation
- Interface utilisateur conviviale avec touches d’accès direct aux fonctions principales
- Stockage sur carte mémoire microSD interne ou amovible
- Port de communication USB
- Enregistreur de données en option permettant de stocker jusqu’à 475 000 lectures d’épaisseur et 20 000 A-scans
- Configurations de sondes monoéléments standard et personnalisées (en option)
- Verrouillage de l’appareil protégé par mot de passe
- Écran QVGA transflectif en couleurs avec mode d’affichage pour l’intérieur ou l’extérieur

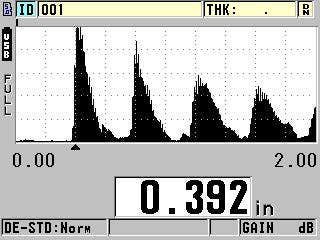

Mode d’affichage pour l’extérieur (mode A-scan en option)
Caractéristiques techniques
| Mesures | Mode à émission-réception séparées | Intervalle de temps à partir d’un délai de précision après l’impulsion d’excitation et le premier écho |
| Mode entre échos (en option) | Mesure de l’intervalle de temps entre deux échos de fond successifs permettant d’éliminer l’épaisseur de la peinture ou du revêtement | |
| Mode THRU-COAT® (en option) | Mesure de l’épaisseur réelle du métal et du revêtement au moyen d’un seul écho de fond (à l’aide des sondes D7906-SM, D7908-RM et D7908) | |
| Modes avec sonde monoélément (en option) | Mode 1 : Intervalle de temps entre l’impulsion d’excitation et le premier écho de fond Mode 2 : Intervalle de temps entre l’écho de la ligne à retard et le premier écho de fond (avec sondes à ligne à retard ou sondes d’immersion) Mode 3 : Intervalle de temps entre les échos de fond successifs qui suivent le premier écho d’interface après l’impulsion d’excitation (avec sondes à lignes à retard ou d’immersion) |
|
| Étendue d’épaisseur | De 0,080 mm à 635 mm en fonction du matériau, des conditions de surface, de la sonde, de la température et de la configuration sélectionnée (la fonction d’étendue complète requiert l’option de sonde monoélément) | |
| Étendue de la vitesse de propagation dans le matériau | De 0,508 mm/μs à 18,699 mm/μs | |
| Résolution (sélectionnable) | Basse : 0,1 mm Standard : 0,01 mm Option de sonde monoélément : 0,001 mm |
|
| Étendue de fréquence de la sonde | Standard : de 2,25 MHz à 30 MHz (–3 dB); haute pénétration (en option) : de 0,50 MHz à 30 MHz (–3 dB) | |
| Généralités | Température de fonctionnement | De –10 °C à 50 °C |
| Clavier | Clavier scellé, à code de couleurs, avec effet tactile et signal sonore | |
| Boîtier | Boîtier avec joints d’étanchéité résistant à l’eau et aux impacts, avec connecteurs étanches. Conçu en fonction de l’indice IP67. | |
| Dimensions (L × H × P) | Hors tout : 91,1 mm × 162 mm × 41,1 mm | |
| Poids | 430,9 g | |
| Alimentation | 3 piles de type AA ou bloc d’alimentation USB | |
| Autonomie des piles | 3 piles alcalines de type AA : de 20 à 21 heures 3 piles NiMH de type AA : de 22 à 23 heures 3 piles au lithium de type AA : de 35 à 36 heures |
|
| Codes | Conçu pour satisfaire à la norme EN15317 | |
| Écran | QVGA transflectif en couleurs | Écran à cristaux liquides, zone d’affichage de 54,61 mm × 41,15 mm |
| Rectification | Bipolaire, RF, unipolaire positif ou unipolaire négatif (option de A-scan) | |
| Entrées et sorties | USB | 2.0 client |
| Carte mémoire | Capacité maximale : carte mémoire extractible microSD de 2 Go | |
| Enregistrement des données | Enregistreur de données interne intégré (en option) | L’appareil identifie, stocke, rappelle, efface et transfère des mesures d’épaisseur, des A-scan et de l’information sur la configuration du mesureur par le port USB ou la carte microSD. |
| Capacité | 475 000 lectures d’épaisseur ou 20 000 A-scans avec mesures d’épaisseur | |
| Noms de fichier, identificateurs et commentaires | Noms de fichiers à 32 caractères et codes d’emplacement alphanumériques à 20 caractères, quatre commentaires par emplacement | |
| Structure des fichiers | Six structures de fichiers standard ou personnalisées, selon l’application | |
| Rapports | Génération de rapports dans le mesureur : sommaire avec statistiques, min./max. avec emplacements, aperçu des minimums, comparaison de fichiers et rapport sur les alarmes |
Inclus avec l’appareil
- Mesureur d’épaisseur à ultrasons 45MG
- Piles alcalines de type AA
- Bloc étalon à 2 gradins et couplant
- Câble USB
- Manuel de l’utilisateur sur CD-ROM
- Fonctions de mesure : Mode min./max., deux modes d’alarme, mode différentiel, B-scan, taux de réduction, verrouillage programmable
Fonctions logicielles en option
- 45MG-SE (U8147022) : Option permettant l’utilisation de sondes monoéléments d’une étendue de fréquence variant de 2,25 MHz à 30 MHz.
- 45MG-HP (U8147023) : Option permettant l’utilisation de sondes monoéléments à haute pénétration d’une étendue de fréquence variant de 0,5 MHz à 30 MHz.
- 45MG-EETC (U8147021) : Modes entre échos et THRU-COAT®
- 45MG-WF (U8147019) : Option A-scan
- 45MG-DL (U8147020) : Enregistreur de données intégré comprenant le logiciel d’interfaçage GageView
Accessoires offerts en option
- MICROSD-ADP-2GB (U8779307) : Carte mémoire externe microSD de 2 Go
- 45MG-RPC(U8779676) : Étui de protection en caoutchouc et support pour le mesureur
Options logicielles
Le 45MG offre cinq options logicielles activées par un code qui en font l’un des mesureurs d’épaisseurs le plus polyvalents de l’industrie.
Options de mesures entre échos et THRU-COAT®
Mesures entre échos
Le mesureur affiche l’épaisseur réelle du métal et ignore l’épaisseur du revêtement à l’aide de plusieurs échos de fond :
- Mesures entre échos automatiques
- Mesures entre échos manuelles (avec option de A-scan seulement) qui permettent :
- Le réglage du gain
- La suppression étendue
- La suppression des échos
Technologie THRU-COAT
| Cette technologie utilise un seul écho de fond pour mesurer l’épaisseur réelle du métal. Vous pouvez afficher les épaisseurs du métal et du revêtement, pour lesquelles la bonne vitesse de propagation dans le matériau aura été réglée. Il n’est pas nécessaire d’enlever la peinture et le revêtement de la surface. Les mesures THRU-COAT sont effectuées à l’aide des sondes à émission-réception séparées D7906-SM, D7906-RM et D7908. |

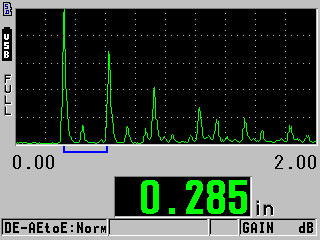

Mode de mesure entre échos automatique avec A-scan

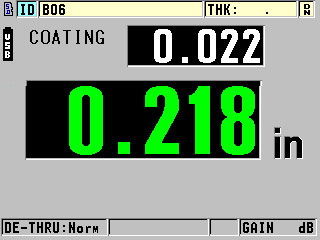

Mode THRU-COAT affichant l’épaisseur du revêtement et de l’acier (A-scan non activé)

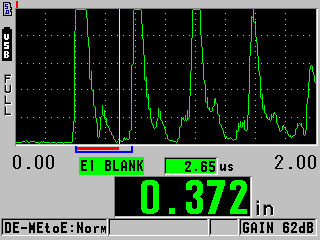

Mode de mesure entre échos manuel qui configure la suppression de premier écho

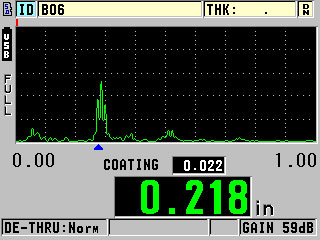

Mode THRU-COAT avec A-scan optionnel
Option logicielle de sonde monoélément
L’option logicielle de sonde monoélément vous permet d’effectuer des mesures d’épaisseur très précises selon une résolution pouvant atteindre jusqu’à 0,001 mm. Elle est compatible avec les sondes monoéléments Microscan d’une étendue de fréquences variant de 2,25 MHz à 30 MHz.
- Majorité des matériaux, minces ou épais
- Bouteilles de plastique, tubes, tuyaux et feuilles aussi minces que 0,08 mm
- Contenants de métal, bobines d’acier et pièces usinées aussi minces que 0,10 mm
- Alésages de cylindres, aubes de turbines
- Ampoules et bouteilles en verre
- Fibre de verre mince, caoutchouc, céramiques et matériaux composites.
- Surfaces courbes et contenants de petits diamètres
Option logicielle de sonde monoélément à haute pénétration
Cette fonction vous permet d’utiliser des sondes monoéléments à basse fréquence (à partir de 0,5 MHz) pour effectuer des mesures sur les matériaux épais ou à forte atténuation, comme le caoutchouc, la fibre de verre, la fonte et les matériaux composites. Cette option inclut également l’option de sonde monoélément.
- Majorité des matériaux épais ou à forte atténuation
- Pièces en fonte épaisse
- Pneus et courroies en caoutchouc épais
- Coques de bateaux et réservoirs en fibre de verre
- Panneaux composites
- Résolution de 0,01 mm pour les fréquences de sondes de 0,5 MHz et de 1,0 MHz
Enregistreur de données en option et interface PC
Le 45MG peut être équipé d’un enregistreur de données alphanumérique bidirectionnel complet qui facilite le stockage et le transfert des lectures d’épaisseur et des données A-scans. L’option d’enregistreur de données comprend le logiciel d’interfaçage GageView™.
Option d’enregistreur de données
- Mémoire interne de 475 000 lectures d’épaisseur ou de 20 000 A‑scans avec lectures d’épaisseur
- Nom de fichier à 32 caractères
- Identificateur (TML) à 20 caractères
- Six formats de fichier : incrémentiel, séquentiel, séquentiel avec points personnalisés, matrice 2D, chaudière et GageView manuel (à partir d’un PC)
- Cartes de mémoire microSD interne et amovible
- Fonction de copie de fichiers avec possibilité de copier des fichiers entre les cartes microSD interne et amovible
- Communication USB standard
- Transfert bidirectionnel de configurations de sondes monoéléments
- Rapport statistique intégré
- Affichage de la grille de base de données intégrée en trois couleurs réglables
- Le logiciel d’interfaçage GageView™ communique avec le 45MG
- par le port USB, ou
- par la lecture et l’écriture d’une carte de mémoire microSD
- Exportation directe des fichiers internes sur la carte mémoire microSD en format Excel compatible CSV et .txt
Affichage de la grille de base de données intégrée en trois couleurs réglables
Logiciel d’interfaçageGageView
- Compris avec l’option d’enregistreur de données
- Application basée sur Windows qui collecte, crée, imprime et gère les données du mesureur 45MG.
- Création d’ensembles de données et de relevés
- Modification des données stockées
- Visualisation des ensembles de données et des relevés : lectures d’épaisseur, réglages du mesureur et réglages de la sonde
- Téléchargement et téléversement des relevés de mesures entre l’appareil et les sondes
- Exportation des relevés vers des tableurs et d’autres programmes
- Collecte de captures d’écran
- Impression de rapports incluant les mesures d’épaisseur, les tableaux de réglages, les statistiques et la grille à code de couleurs
- Mise à niveau du logiciel du 45MG
- Téléchargement et téléversement de fichiers de configuration de sondes monoéléments
Sur votre PC, les indicateurs affichés dans la grille à code de couleurs permettent de visualiser facilement les mesures d’épaisseur hors tolérance.
Des rapports comprenant les mesures, les identificateurs et d’autres paramètres sont faciles à générer et à imprimer.
Sur votre PC, les indicateurs affichés dans la grille à code de couleurs permettent de visualiser facilement les mesures d’épaisseur hors tolérance.
A-scan en temps réel avec réglage de la forme d’onde
Ce mode optionnel de A-scan en temps réel vous permet d’afficher la forme d’onde (ou A-scan) directement sur l’écran du mesureur, de vérifier la mesure d’épaisseur et d’effectuer des réglages manuels du gain et de la suppression afin d’optimiser la mesure lors d’applications difficiles. Cette option pratique comprend les fonctions de réglage manuel du gain, de la suppression étendue, de la suppression du premier écho, de l’étendue de la base de temps et du délai.
Sondes
Sondes pour mesureurs d’épaisseur de précision
Sondes pour mesureurs d’épaisseur de corrosion
Evident offre une gamme complète de sondes, de câbles, de couplants, de blocs étalons et d’accessoires adaptés à grande variété d’applications de mesures d’épaisseur par ultrasons précises.
