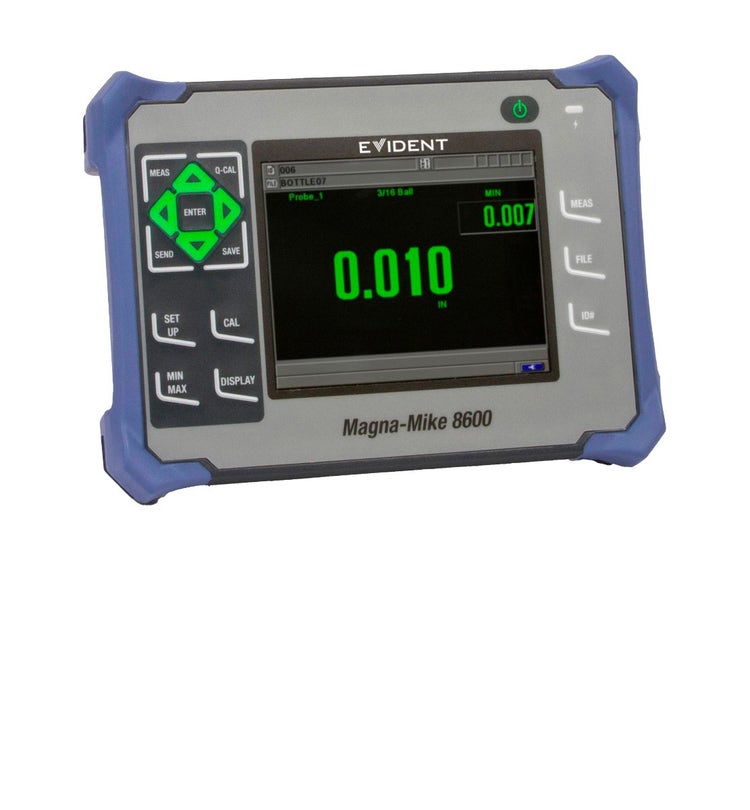

Mesureur d’épaisseur Magna-Mike 8600
Le Magna-Mike® 8600 est un mesureur d’épaisseur portable qui fait appel à une méthode magnétique simple pour effectuer des mesures fiables et reproductibles sur les matériaux non ferreux. Son fonctionnement est très simple. On prend les mesures en mettant ou en déplaçant la sonde magnétique sur l’une des faces du matériau à inspecter, et ce, après avoir placé une petite bille (ou un disque, ou un fil) en métal sur la face opposée ou après l’avoir déposée à l’intérieur d’un contenant pour qu’elle serve de cible. Le capteur à effet Hall intégré mesure la distance entre l’extrémité de la sonde et la bille. Les mesures s’affichent immédiatement sur le grand écran en couleurs sous forme de lectures numériques faciles à lire.
Magna-Mike 8600
Le Magna-Mike® 8600 est un mesureur d’épaisseur portable qui fait appel à une méthode magnétique simple pour effectuer des mesures fiables et reproductibles sur les matériaux non ferreux. Son fonctionnement est très simple. On prend les mesures en mettant ou en déplaçant la sonde magnétique sur l’une des faces du matériau à inspecter, et ce, après avoir placé une petite bille (ou un disque, ou un fil) en métal sur la face opposée ou après l’avoir déposée à l’intérieur d’un contenant pour qu’elle serve de cible. Le capteur à effet Hall intégré mesure la distance entre l’extrémité de la sonde et la bille. Les mesures s’affichent immédiatement sur le grand écran en couleurs sous forme de lectures numériques faciles à lire.
Nouvelles fonctionnalités
- Trois nouveaux modèles de sondes durables :
--Droite, à angle droit ou articulée à profil basEmbouts remplaçables
--Standard, à biseau et allongés (modèles 86PR-1 et 86PR-2 seulement) - Grand choix de cibles
--Billes magnétiques de 4,76 mm et de 6,35 mm
--Fil d’un diamètre de 1,14 mm et de 0,66 mm - Grande étendue d’épaisseurs (jusqu’à 25,4 mm)
- Grand écran VGA en couleurs
- Sorties RS-232, USB et VGA
- Fréquence de rafraîchissement rapide de 60 Hz
- Enregistreur de données alphanumériques de grande capacité
- Enregistrement et rappel de fichiers d’étalonnage stockés
- Exportation de fichiers vers une carte microSD en format .txt ou .csv
- Ensembles d’accessoires (étalonnage)
--Standard jusqu’à 9,1 mm.
--Grande étendue de mesure (jusqu’à 25,4 mm).
--Disques étalons
--Ensemble de fils
--Ensemble de sondes à profil bas

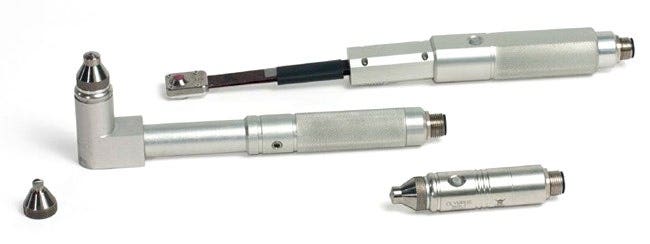

Trois nouveaux modèles de sondes
Le Magna-Mike tire maintenant profit de trois modèles de sondes différents : la sonde droite, la sonde à angle droit et la sonde articulée à profil bas. Les modèles 86PR-1 et 86PR-2 sont équipés d’embouts remplaçables permettant de prolonger la durabilité et de réduire les coûts de remplacement.
Embout standard amovible 86PR1-WC
Embout allongé amovible 86PR1-EWC
Embout à biseau amovible 86PR1-CWC
Sonde à profil bas 86PR-3
Sonde articulée
---
Mesure d’épaisseurs allant de 0,001 mm à 25,4 mm
Le Magna-Mike offre une grande variété d’options de cibles, ce qui permet d’élargir considérablement les capacités de mesure.
| Cibles | Épaisseur minimale | Épaisseur maximale | Exactitude | |
| Étalonnage de base | Étalonnage multipoint | |||
| 86PR-1 et 86PR-2 | ||||
| Bille de 1,58 mm (80TB1) | 0,001 mm | 2,03 mm | 4% | 3% |
| Bille de 3,17 mm (80TB2) | 0,001 mm | 6,1 mm | 4% | 2% |
| Bille de 4,76 mm (80TB3) | 0,001 mm | 9,1 mm | 3% | 1% |
| Bille de 6,35 mm (80TB4) | 0,001 mm | 9,1 mm | 3% | 1% |
| Bille magnétique de 4,76 mm (86TBM16) | 4,06 mm | 19,05 mm | 3% | 1% |
| Bille magnétique de 6,35 mm (86TBM4) | 4,06 mm | 25,4 mm | 3% | 1% |
| Disque plat de 12,7 mm (80TD1) | 0,001 mm | 9,1 mm | 3% | 2% |
| Disque cible à tranche oblique de 6,35 mm (80TD2) | 0,001 mm | 6,0 mm | 3% | 2% |
| Fil d’un diamètre de 1,14 mm (86TW1) | 0,001 mm | 12,7 mm | 3% | 2% |
| Fil d’un diamètre de 0,66 mm (86TW2) | 0,001 mm | 6,1 mm | ||
| Nouvelle sonde articulée à profil bas (86PR-3) | ||||
| Bille de 1,58 mm (80TB1) | 2,0 mm | 4% | 3% | |
| Bille de 3,17 mm (80TB2) | 4,1 mm | 4% | 2% | |
| Fil d’un diamètre de 0,66 mm (86TW2) | 4,1 mm | 3% | 2% | |
Note : pour les sondes 86PR-1 et 86PR-2, la tolérance de mesure = [(exactitude × épaisseur) + 0,003 mm] ; pour les sondes 86PR-3, la tolérance de mesure = [(précision × épaisseur) + 0,025 mm]
Enregistreur de données alphanumériques intégré
Le Magna-Mike® est équipé d’un enregistreur de données alphanumériques de grande capacité pour le stockage et le transfert faciles de mesures d’épaisseur.
Il est possible de stocker des mesures d’épaisseur dans l’un des quatre formats de fichier standard : incrémentiel, séquentiel, séquentiel avec points personnalisés ou grille bidimensionnelle.
- Envoi unique ou envoi de fichier directement vers un tableur Excel à l’aide de WINXL
- Envoi de données à d’autres programmes CSP
- Sorties USB et RS-232
- Exportation de fichiers vers une carte mémoire microSD amovible en format .txt ou .csv
- Génération de rapports
Interfaçage avec les tableurs Excel
Le Magna-Mike 8600 est équipé de sorties RS-232 et USB qui permettent d’envoyer des données directement vers un tableur Excel. Le logiciel d’interfaçage WINXL intégré vous permet d’envoyer les mesures d’épaisseur sous forme individuelle ou de fichiers.
Logiciel d’interfaçage WINXL
Caractéristiques techniques
| Généralités | Dimensions hors tout | 236 mm × 167 mm × 70 mm |
| Poids | 1,68 kg, incluant la batterie au lithium-ion | |
| Clavier | Anglais, japonais, chinois et international | |
| Langues | Anglais, espagnol, français, allemand, japonais, chinois, portugais, suédois, norvégien, hollandais, polonais, russe, hongrois, tchèque et italien | |
| Stockage des données | Carte mémoire microSD de 2 Go intégrée et amovible | |
| Autonomie de la batterie (en option) | 16 h (lithium-ion) | |
| Alimentation | Secteur c.a : de 100 VAC à 120 VAC, de 200 VAC à 240 VAC | |
| Type d’écran | Écran LCD transflectif en couleurs entièrement VGA (640 × 480 pixels) | |
| Dimensions de l’écran (L × H ; diag.) | 117 mm × 89 mm ; 146 mm (4,62 po x 3,49 po ; 5,76 po) |
|
| Mode d’acquisition min./max. | Acquisition des mesures à une fréquence de 60 Hz | |
| Afficher la fréquence de rafraîchissement | 4, 8, 16 et 20 Hz | |
| Alarme | Alarmes haute et basse | |
| Résolution | 0,1 mm, 0,01 mm, 0,001 mm (en fonction de l’étendue des épaisseurs) | |
| Enregistreur de données | Enregistreur de données alphanumériques à fichiers intégré | |
| Sondes | 86PR-1 | Sonde droite standard d’une longueur de 82,30 mm et d’un diamètre de 18,62 mm |
| 86PR-2 | Extrémité de la sonde à angle droit (diamètre : 58,84 mm × 18,62 mm ; longueur : 178,57 mm) | |
| 86PR-3 | Sonde articulée à profil bas de 241,3 mm de long | |
| Essais en environnement | Vibration | MIL-STD-810G, méthode 514.6, procédure I |
| Chute | MIL-STD-810G, méthode 516.6, procédure IV | |
| Choc | MIL-STD-810G, Méthode 516.6 | |
| Conçu pour IP67 | Oui | |
| Entrées et sorties | USB | Port périphérique USB 2.0 |
| RS-232 | Oui | |
| Carte mémoire | Capacité maximale : carte mémoire extractible microSD de 2 Go | |
| Sortie vidéo | Sortie VGA de série | |
| Pédale de commande (en option) | Programmable (enregistrement, envoi, mesure et étalonnage rapide) | |
| Température de fonctionnement | De –10 °C à 50 °C |
Articles compris avec l’appareil
Choisir une sonde (droite, à angle droit, articulée à profil bas) et le support inclus :
- 86PR-1 (U8470020) : Sonde standard incluant
86PRS1 (U8771043) : Support pour la sonde - 86PR-2 (U8470028) : Sonde à angle droit incluant
86PRS (U8771044) : Support pour la sonde à angle droit - 86PR-3s (Q7800004) : Sonde articulée à profil bas incluant
86PRS3 (Q7800006) : Support pour la sonde articulée à profil bas - 86PC (U8801410) : Câble pour les sondes 86PR-1 et 86PR-2
- WinXL (U8774010) : Logiciel d’interfaçage sous Excel
Choisir l’un des articles suivants :
- 86ACC-KIT (U8771068) : Trousse d’étalonnage standard ou,
86ACC-ER-KIT (U8771069) : Trousse d’étalonnage étendue
86ACC-PR3-KIT (Q7800005) : Jeu de cales étalons pour la sonde articulée à profil bas. - EP-MCA : Bloc d’alimentation externe avec chargeur
- 8600-MAN-CD (U8778535) : CD avec manuels (toutes les langues)
- 600-TC (U8780294) : Boîtier de transport en plastique
- Choisir l’un des articles suivants :
- 600-C-RS232-5 (U8780299) : Câble RS-232
- EPLTC-C-USB-A-6 (U8840031) : Câble USB
Les accessoires inclus avec l’appareil peuvent varier selon la région. Veuillez communiquer avec le distributeur le plus proche.
Accessoires en option
- 86PR-3 (Q7800004) : Sonde articulée à profil bas
- 600-C-VGA-5 (U8780298) : Câble de sortie VGA
- 600-BAT-L-3 (U8051431) : Batterie Li-ion rechargeable
- 85FSW (U8780127) : Pédale de commande
- 86PR-2 (U8470028) : Sonde à angle droit
- 86PRS2 (U8771044) : Support de sonde en deux parties pour la sonde 86PR-2
- 86PCC (U8780323) : Câble pour les sondes 86PR-1 et 86PR-2
- 86PR1-WC (U8780324) : Embout remplaçable pour les sondes 86PR-1 et 86PR-2
- 86PR1-CWC (U8780326) : Embout à biseau pour les sondes 86PR-1 et 86PR-2
- 86PR1-EWC (U8780344) : Embout allongé pour les sondes 86PR-1 et 86PR-2
- 80TB1 (U8771030) : Billes de 1,58 mm
- 80TB2 (U8771031) : Billes de 3,17 mm
- 80TB3 (U8771032) : Billes de 4,76 mm
- 80TB4 (U8771022) : Billes de 6,35 mm
- 80TD1 (U8771034) : Disque cible plat
- 80TD2 (U8771035) : Disque cible à tranche oblique
- 86TBM3 (U8771039) : Billes magnétiques de 4,76 mm
- 86TBM4 (U8771040) : Billes magnétiques de 6,35 mm
- 86TW1 (U8771041) : Fil de 1,14 mm
- 86ACC-ER-KIT (U8771069) : Jeu de cales étalons étendu
- 86ACC-W-KIT (U8771070) : Jeu de fils et étalons
- 86ACC-D-KIT (U8771071) : Jeu de disques et étalons
- 86ACC-PR3-KIT (Q7800005) : Jeu de cales étalons pour la sonde articulée à profil bas
- 80CAL-NIS (U8771011) : Rondelles d’étalonnage NIST (ensemble de 6 rondelles)
* Les caractéristiques techniques peuvent faire l’objet de modifications sans préavis.
Applications
Mesureur d’épaisseur à effet Hall dédié aux matériaux non ferreux
Le Magna-Mike™ 8600 est un mesureur d’épaisseur à effet Hall qui utilise une méthode magnétique simple pour mesurer de manière fiable et reproductible des objets faits de matériaux non ferreux, notamment des bouteilles et des emballages en plastique.

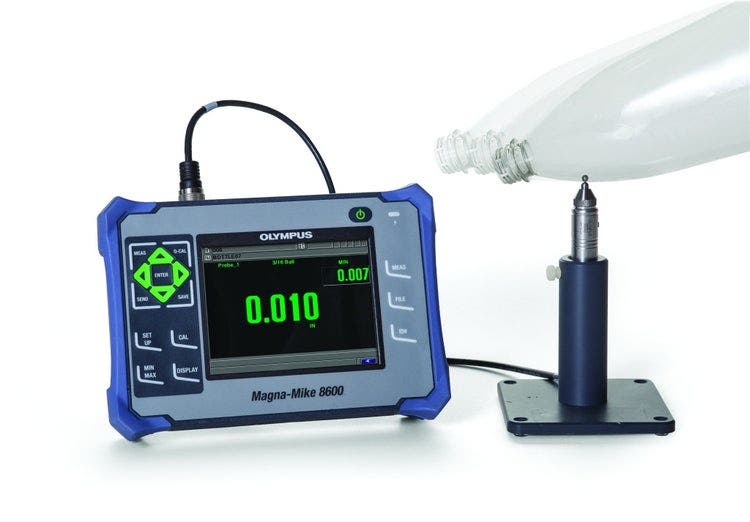

Emballages et bouteilles en plastique/verre
Grâce à sa capacité à mesurer l’épaisseur des emballages et des contenants en plastique ou en verre, le Magna-Mike 8600 se révèle être un outil pratique pour différentes applications dans divers secteurs industriels. Il suffit de mettre la petite bille cible à l’intérieur du contenant, et la sonde magnétique placée à l’extérieur du contenant attirera la bille. Lorsque l’utilisateur déplacera la sonde sur la surface du contenant ou sur les coins difficiles d’accès, la petite bille en acier suivra la sonde. En mode minimum, le mesureur affichera constamment l’épaisseur réelle et l’épaisseur la plus faible enregistrée.
Contenu connexe
Mesure de l’épaisseur du verre
Mesure de l’épaisseur de paroi des canettes, contenants et boîtiers métalliques
Mesure de l’épaisseur des parois des produits dans l’industrie du moulage par soufflage
Industrie automobile
Utilisée conjointement avec l’un des deux disques cibles et un embout à biseau remplaçable, la sonde standard fait du mesureur Magna-Mike 8600 un choix idéal pour la plupart des applications de mesure de coutures déchirables sur des coussins gonflables, où les mesures doivent être prises dans des rainures étroites.
Contenu connexe
Mesure de l’épaisseur des coutures déchirables sur les couvercles de coussins gonflables d’automobiles
Aérospatiale
Le mesureur d’épaisseur Magna-Mike 8600 a été intégré avec succès aux programmes de contrôle qualité de l’industrie aérospatiale pour la mesure de pièces faites de matériaux composites et non ferreux. Les fils cibles peuvent être insérés dans les orifices de refroidissement des aubes de turbine, alors que les grosses billes cibles magnétiques peuvent servir à mesurer les pièces de moteurs à réaction d’une épaisseur allant jusqu’à 25,4 mm (1 po).
Mesure d’une pièce moulée de 24,1 mm (0,950 po) dans l’industrie aérospatiale
Mesure d’une aube de turbine à l’aide d’un fil cible
Contenu connexe
Mesure de l’épaisseur des matériaux composites utilisés en aérospatiale
Autres applications
Le mesureur Magna-Mike 8600 peut mesurer l’épaisseur de contenants en plastique et d’autres objets faits de matériaux non ferreux dans diverses autres applications, notamment les tuyaux en plastique, les tuyaux en caoutchouc, les feuilles en caoutchouc, les moules en cire et les pièces moulées non ferreuses.
Contenu connexe
Mesure de l’épaisseur de paroi des tuyaux de plastique
Inspection par ultrasons de pièces moulées en aluminium et en métaux non ferreux
Moulage à la cire perdue : mesurer l’épaisseur des modèles afin d’obtenir des moules aux dimensions exactes
Mesure de l’épaisseur de tubes et de tuyaux en caoutchouc
Mesure de l’épaisseur de feuilles et de revêtements de caoutchouc
Ressources
Vidéos
Étalonner un appareil de mesure d’épaisseur Magna-Mike 8600 à l’aide d’une cible disque
Étalonner un appareil de mesure d’épaisseur Magna-Mike 8600 à l’aide d’une cible fil
