Vidéoscope IPLEX GAir
Le vidéoscope IPLEX GAir permet aux inspecteurs d’atteindre rapidement et efficacement les cibles éloignées grâce à ses nombreuses caractéristiques pratiques – portée de 30 m ou de 20 m, articulation pneumatique, possibilité d’orienter l’image en temps réel – et à ses autres fonctions qui assurent une circulation précise dans les canalisations et une capture d’images de haute qualité.
Vue d’ensemble
Vidéoscope à longue portée pour les systèmes de tuyauterie et les échangeurs thermiques
Inspectez plus loin, plus rapidement
Les inspections visuelles sur de longues distances s’effectuent rapidement et efficacement grâce au vidéoscope IPLEX™ GAir. Flexible et maniable, le tube d’insertion (30 mètres ou 20 mètres) du vidéoscope se déplace aisément dans des systèmes de tuyauterie complexes comportant de multiples coudes. Une fois votre cible atteinte, vous pouvez l’examiner grâce à l’éclairage LED lumineux et aux images grand-angles de haute qualité.
- Inspection visuelle
- Vidéoscopes
Libérez la puissance de One

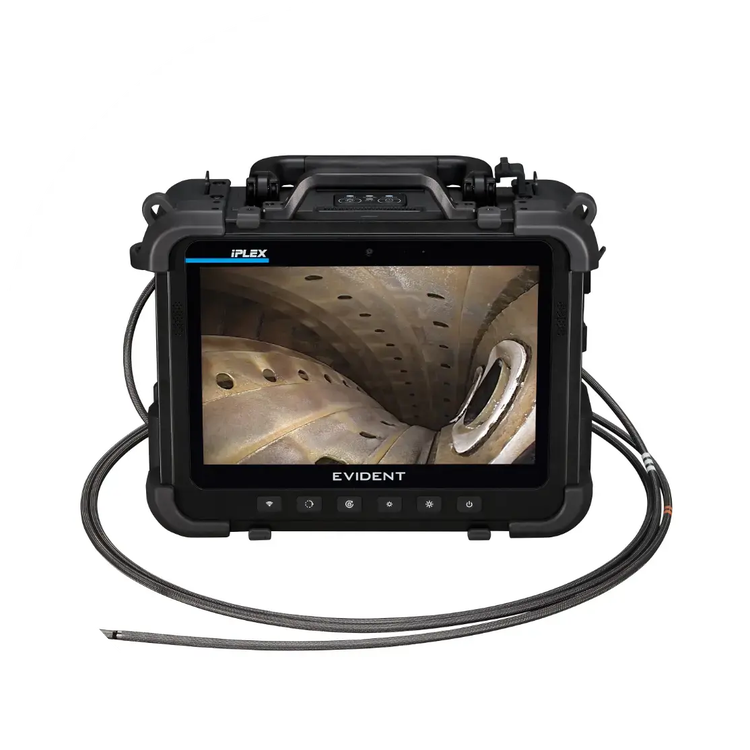

Solution de vidéoscope IPLEX™ One
La 10e génération du système de vidéoscope IPLEX, IPLEX One est une plateforme logicielle unifiée qui vous permet de travailler plus rapidement, de voir plus et de garder une longueur d'avance. Combinant la technologie de mesure 3D révolutionnaire Swoptix avec des mises à niveau de visualisation et d’analyse et une évolutivité modulaire, IPLEX One redéfinit ce qui est possible en matière d’inspection visuelle à distance.

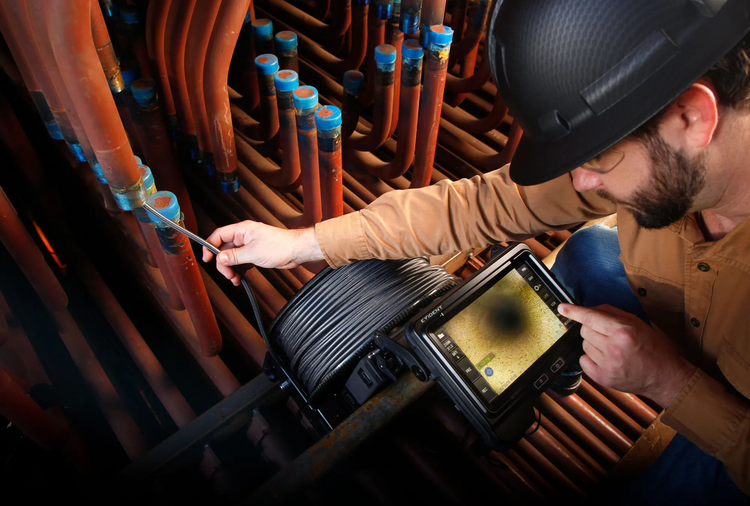

Inspection de tuyaux sur de longues distances
Le vidéoscope à longue portée IPLEX GAir allie maniabilité et luminosité, de sorte que vous pouvez atteindre rapidement des cibles éloignées et déceler les défauts qui s’y trouvent.
- Manœuvrable dans des systèmes de tuyauterie complexes – La tête de guidage réduit la friction et glisse facilement sur les joints entre les tuyaux, alors que l’adaptateur universel de tige de poussée permet un passage en douceur dans les tuyaux et les coudes.
- Articulation précise, quelle que soit la longueur – L’articulation pneumatique avec compresseur d’air intégré permet un contrôle précis, et le tube d’insertion Tapered Flex™ offre un bon équilibre entre rigidité et flexibilité pour faciliter la manœuvre de l’appareil.

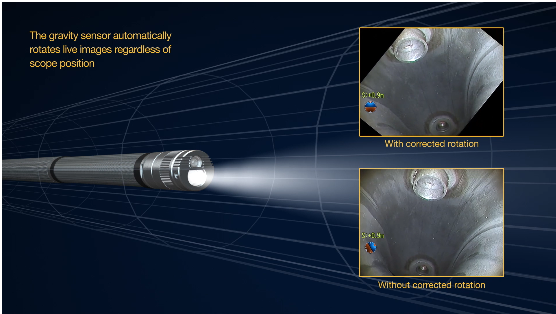

- Sachez précisément votre emplacement – Le capteur de gravité fait automatiquement pivoter les images affichées en temps réel, quelle que soit l’orientation de la sonde, alors que l’indicateur de longueur d’insertion vous permet de suivre la position du tube d’insertion.
Caractéristiques pratiques du vidéoscope à longue portée
- Changement rapide des sondes – Les sondes interchangeables étanches peuvent être échangées rapidement sans outils spéciaux.
- Angle d’observation confortable – Placez l’écran LCD amovible dans une position optimale.

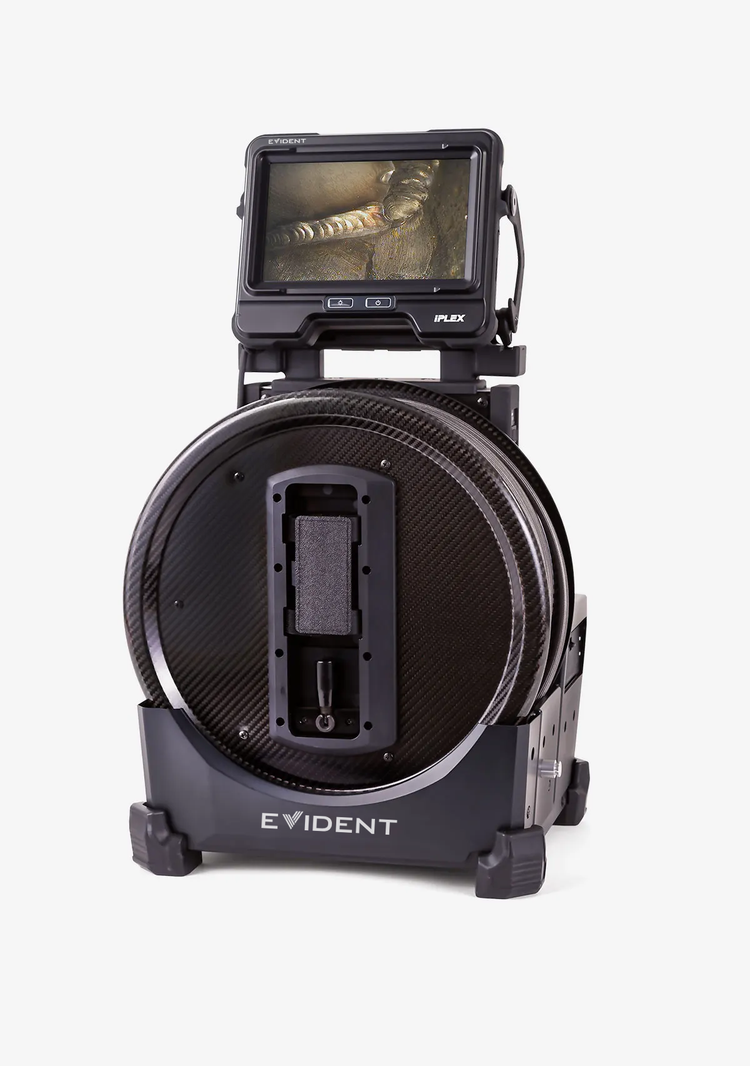

- Facile à transporter – La mallette de transport compacte à roulettes est facile à déplacer : lorsque vous êtes prêt à inspecter, les roues se bloquent pour maintenir l’appareil immobile.
Outils d’inspection visuelle à distance de pointe
Les vidéoscopes de la série IPLEX sont reconnus pour leur capteur d’image de haute qualité, leur luminosité et leur traitement d’images avancé. C’est pourquoi le vidéoscope à longue portée IPLEX GAir vous permet d’en voir davantage durant votre inspection.
- Éclairage ultralumineux – De puissantes LED éclairent les grands espaces sans la dégradation de l’intensité qu’on voit souvent avec les autres vidéoscopes à longue portée.

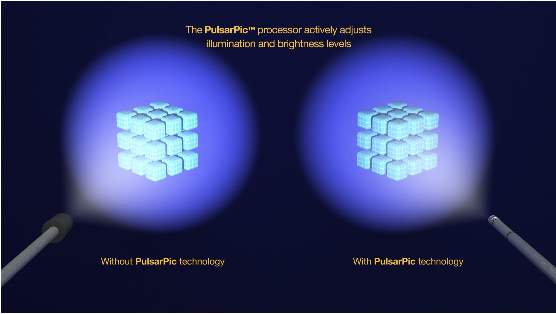

- Réglage automatique de la luminosité – Le processeur PulsarPic™ ajuste activement l’éclairage pour fournir continuellement le bon niveau de luminosité.
- Visualisation d’une plus grande partie du tuyau – L’adaptateur d’embout optique de type « fish-eye » à 220 degrés montre simultanément la paroi latérale et la vue avant.
- Correction en temps réel de la distorsion – Le vidéoscope peut afficher des images avec une distorsion corrigée et des champs de vision équivalents de 120, 180 et 220 degrés.
- Images claires même dans les grands espaces – Le mode de longue exposition augmente la probabilité de détection dans les très grands espaces.
- Efficace même dans les environnements huileux – L’adaptateur d’embout éliminant l’huile garde la lentille propre pour la production d’images plus claires et permet de passer moins de temps à retirer le tube d’insertion pour nettoyer la lentille.
Inspection risquée de pipelines
Pour l’inspection visuelle de zones dangereuses, comme à l’intérieur d’une centrale nucléaire, le vidéoscope à longue portée IPLEX GAir vous permet d’examiner la cible de plus loin, en toute sécurité.

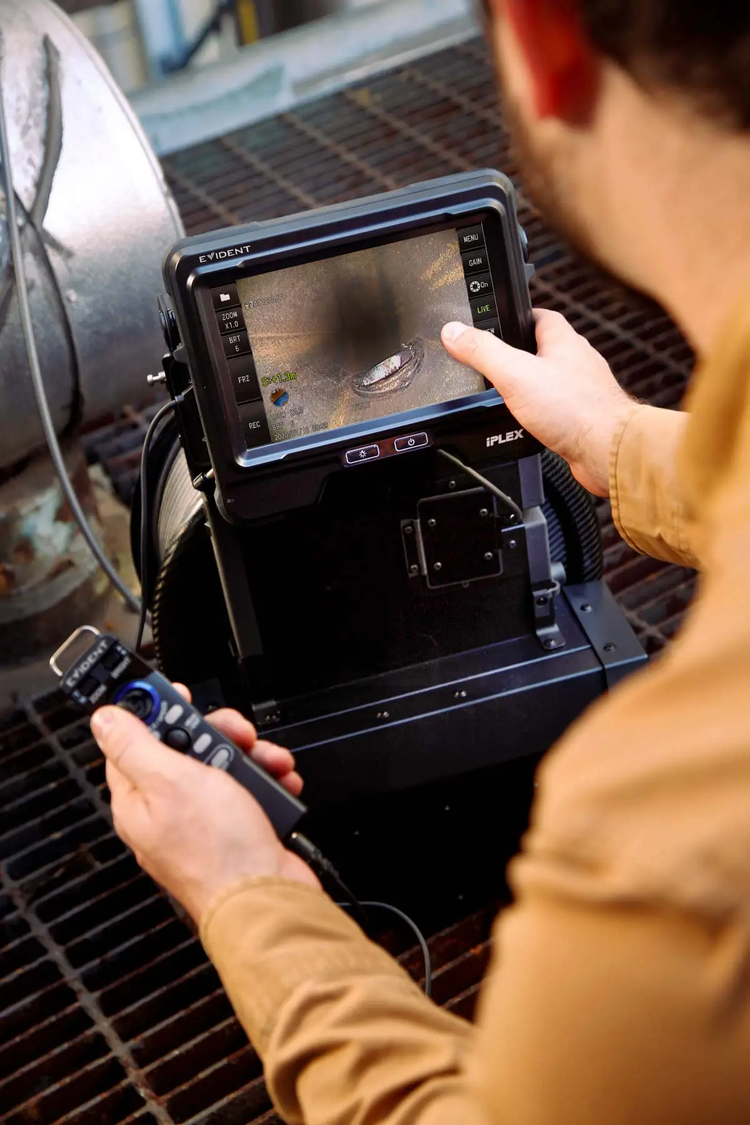

- Contrôle à distance – La télécommande vous permet de commander les fonctions du vidéoscope à une distance pouvant aller jusqu’à 100 mètres (328 pi) au moyen du transpondeur offert en option.
- Alertes à distance – La télécommande vibre pour vous alerter d’une situation qui pourrait endommager votre vidéoscope, comme le retrait du tube d’insertion alors qu’il est articulé.
- Positionnement de l’écran LCD jusqu’à 5 m (16 pi) de distance – Nous offrons un câble de rallonge qui vous permet de positionner l’écran LCD à distance de l’unité principale.
- Partage d’images sans fil – L’adaptateur de réseau local sans fil USB vous permet de partager les images en direct avec vos collègues.*
* À l’aide d’un adaptateur USB sans fil tiers recommandé
Caractéristiques techniques
SONDE
UNITÉ PRINCIPALE
(pièces saillantes exclues des dimensions)
(25.8 lbs.)
écran tactile capacitif et rétroéclairage LCD réglable à 5 niveaux
Peut être connecté à un adaptateur LAN sans fil USB (recommandé) ou à une télécommande (en option)
de 100 V à 240 V, 50/60 Hz (avec adaptateur secteur fourni)
Batterie externe (avec batterie Ni-MH de type D x8) : 9,6 V
à droite et à gauche, de haut en bas, et tournées à 180 degrés
la longueur d’insertion peut être marquée à une longueur arbitraire.
affichée pour correspondre à la direction de la gravité vers le bas de l’écran LCD.
Conforme au profil « Baseline » et compatible avec Windows Media Player 12
VARIANTES D’ADAPTATEUR OPTIQUE
*1. Indique la distance d’observation permettant une mise au point optimale.
*2. L’adaptateur peut être inséré dans un trou d’un diamètre de 8,5 mm ou de 9,9 mm lorsqu’il est fixé sur la sonde.
*3. Indique la longueur de la portion rigide à l’extrémité distale de la sonde lorsque celle-ci est fixée.
ENVIRONNEMENT DE FONCTIONNEMENT
Dans l’eau : de 10 °C à 30 °C
Dans l’air : de 0 °C à 48 °C (avec adaptateur d’alimentation secteur)
Étanche jusqu’à 30 m de profondeur
