IPLEX One
Évolution de 10e génération du système de vidéoscope IPLEX, IPLEX™ One est une plate-forme logicielle unifiée qui vous permet de travailler plus rapidement, de voir plus et de garder une longueur d'avance—quel que soit l'environnement ou l'application. Combinant une optique révolutionnaire, une conception robuste et une évolutivité modulaire, IPLEX One redéfinit les possibilités en matière d’inspection visuelle à distance (RVI).
De la technologie innovante Swoptix™ aux améliorations de mesure et de visualisation, en passant par la liberté sans fil sécurisée—et la qualité d’image exceptionnelle qui a toujours été le pilier du système IPLEX—IPLEX One est bien plus qu’une nouvelle génération. C'est le début de quelque chose de mieux.
Un écosystème unifié, évolutif et piloté par logiciel
Déchaînez la puissance de One
IPLEX One est un écosystème unifié et évolutif qui consolide les logiciels, les tubes d'insertion et les adaptateurs de pointes optiques au sein d'une plate-forme partagée. Grâce à des niveaux de performance—Plus, Expert, Prime—tous basés sur le même matériel, les évolutions s’effectuent par logiciel, permettant au système d’évoluer facilement sans modification matérielle.
Un système qui évolue avec vous
IPLEX One est une plateforme — pas un produit. Elle est conçue pour simplifier les inspections d'aujourd'hui et passer à l'échelle sans effort pour relever les défis de demain.
- Évolutivité flexible grâce au logiciel Commencez par les fonctionnalités dont vous avez besoin et débloquez des capacités avancées telles que la modélisation 3D ou la mesure via des licences logicielles modulaires—aucun remplacement de matériel n'est nécessaire.
- Configurations illimitées pour un investissement plus intelligent : Grâce à une gamme d'embouts optiques et à un modèle flexible « achetez selon vos besoins », IPLEX One offre personnalisation et préparation à l’avenir, tout en respectant votre budget.
- Connectivité intégrée dès la conception : Compatible avec la solution de workflow ViSOL™ et les applications tierces, IPLEX One s'intègre parfaitement aux workflows numériques, facilitant une collecte de données, un reporting et une collaboration plus intelligents.
Imagerie, Analyse et Mesure Accélérées
La technologie optique et de mesure révolutionnaire offre une clarté, une précision et une vitesse inégalées, sans perturber votre flux de travail.

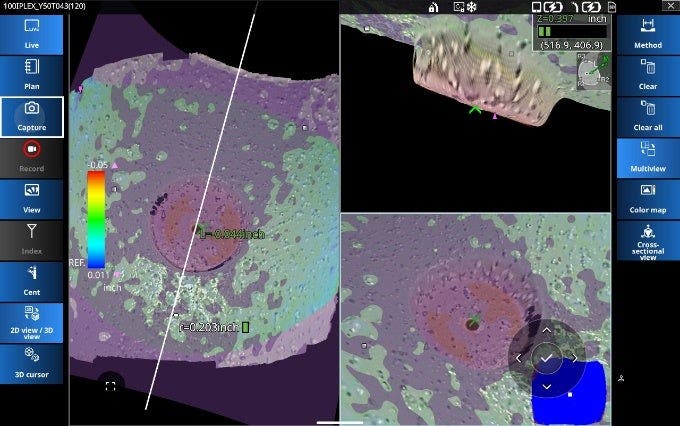

- Technologie multivue Swoptix™, une première dans l'industrie : Basculez instantanément entre la mise au point proche et lointaine, ainsi qu'entre la mise au point directe et latérale, sans retirer l'endoscope, réduisant ainsi le temps d'inspection et l'usure des embouts optiques. Jusqu'à deux fois plus de productivité avec deux fois moins de fatigue et d'usure que les systèmes RVI traditionnels.
- Modélisation 3DAssist™ : Exclusif

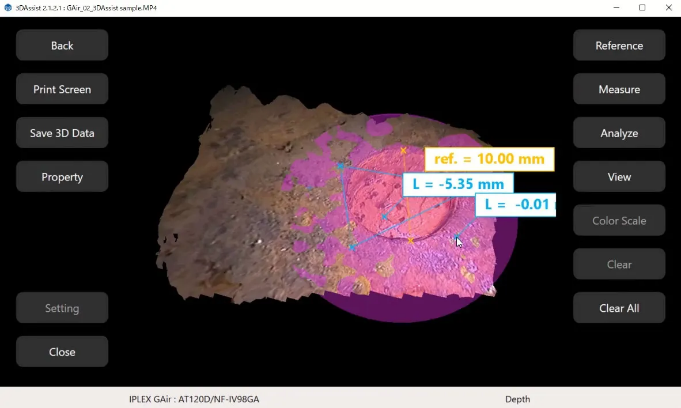

à Evident,3DAssist software permet de créer des images 3D détaillées à partir d’un seul chemin optique, sans qu’un embout stéréo soit nécessaire. - Mesure Swoptix sur écran unique : Effectuez instantanément des mesures de 4mm et 6mm en plein format, augmentant ainsi la vitesse et réduisant les interruptions de votre flux d'inspection.
- Clarté instantanée bord à bord, plein écran : Imagerie haute résolution en temps réel sur l'ensemble de l'écran, permettant une identification plus précise des défauts et une prise de décision plus rapide.
- Affichage en écran partagé : Comparaisons visuelles côte à côte et superpositions de mesures pour des analyses d’inspection approfondies—le tout dans une seule interface.
Passez instantanément de la mise au point proche à la mise au point lointaine, et de la mise au point directe à la mise au point latérale avec Swoptix™ multiview technology
Conçu pour votre mode de travail

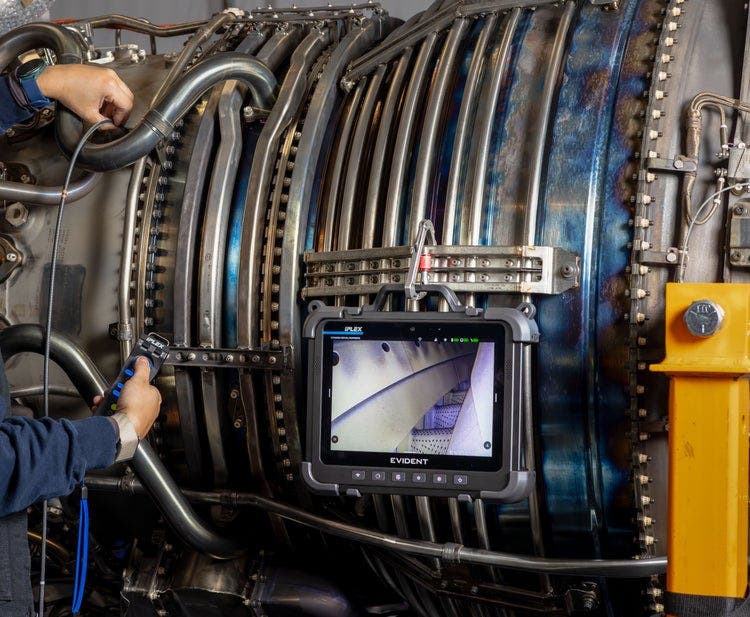

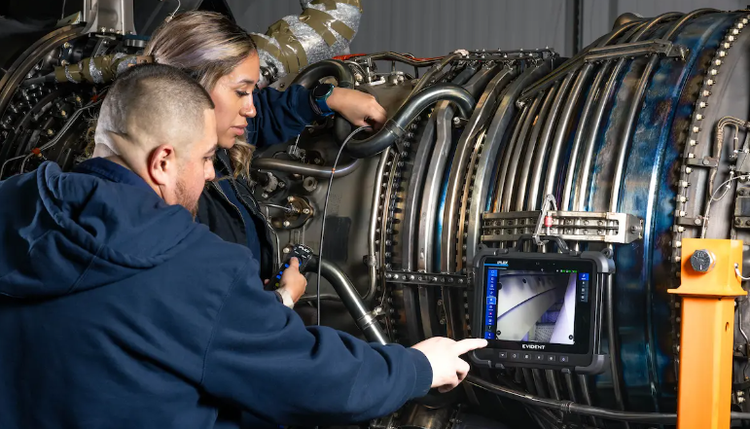

Conçu pour les secteurs de l’aéronautique, de la production d’énergie, du pétrole et du gaz, ainsi que de la sécurité, IPLEX One vous accompagne partout, s’adapte à votre environnement et fonctionne sans limites.

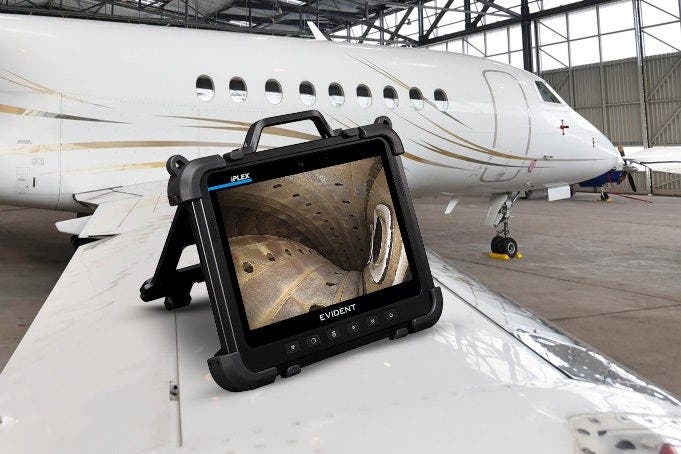

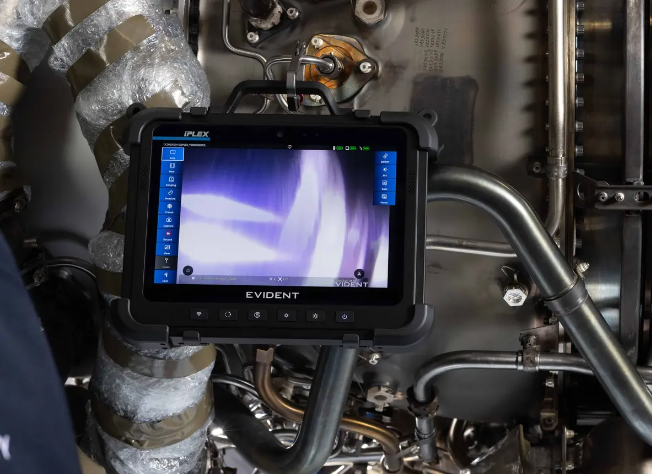

- Plus petit, plus léger, plus portable : IPLEX One est plus compact que les modèles IPLEX précédents et dispose d’un écran brillant de 10 pouces, ce qui le rend plus facile à transporter et à utiliser dans des environnements restreints ou surélevés.
- Configuration modulaire et sans câble : Grâce au fonctionnement à distance sans fil et aux composants modulaires, IPLEX One s’ajuste à la configuration préférée de l’utilisateur sans aucune contrainte physique.
- Sans fil de qualité d'inspection : La communication peer-to-peer à ultra-faible latence supprime la nécessité de connexions filaires et permet des flux de travail plus flexibles. Modèles optionnels sans radio pour environnements sécurisés ou classifiés.
- Contrôle à distance : L’unité de contrôle sans fil vous permet d’utiliser la lunette à distance, réduisant la fatigue et améliorant l’ergonomie dans les configurations complexes.

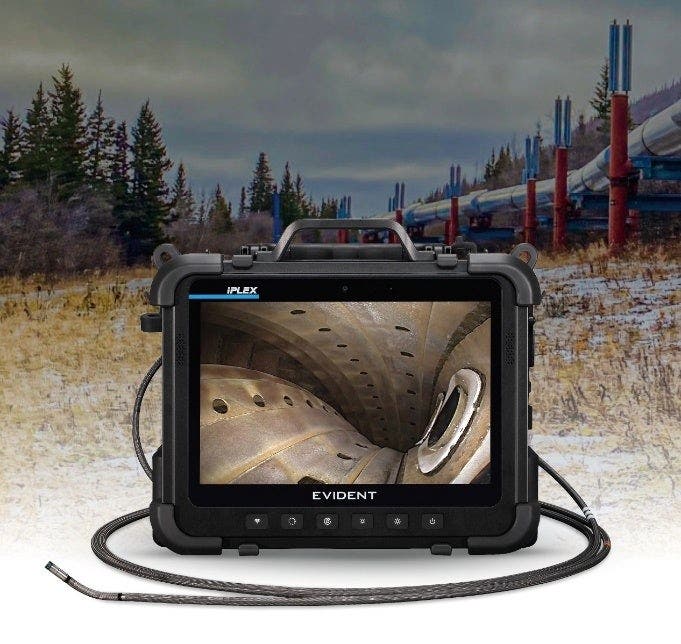

- Conçu pour les conditions météorologiques extrêmes : Conception tout temps qui résiste à la pluie, à la neige et aux températures extrêmes. Moniteur doté d’un traitement antireflet AR et d’un large angle de vision, permettant de travailler sous une forte exposition au soleil.
Une tradition de fiabilité à toute épreuve
IPLEX One absorbe les chocs, résiste à la saleté et à l'humidité, et continue de fonctionner sous de fortes vibrations. Il est également conçu pour de longues périodes de travail, avec un design ergonomique et un écran tactile antireflet de 10 pouces.
- Éprouvé dans le monde réel : IPLEX One est performant quand et où cela compte le plus : testé contre les chutes selon les normes MIL-STD, classé IP pour la poussière et l'eau et validé par des tests tiers.
- Usure réduite : Grâce à une extrémité distale plus courte facilitant l’insertion dans les espaces exigus, la technologie Swoptix diminue le risque de blocage ou d’endommagement des embouts optiques lors de l’inspection et limite l’usure des adaptateurs d’embouts optiques ainsi que du système IPLEX One dans son ensemble.
- Service et assistance mondiaux : Avec un réseau de service de classe mondiale derrière chaque unité, IPLEX One est livré avec la formation, la maintenance et l'aide d'experts dont vous avez besoin pour rester prêt à affronter votre mission—peu importe où et comment vous opérez.
Logiciels
Solution ViSOL™ de workflow d'inspection visuelle

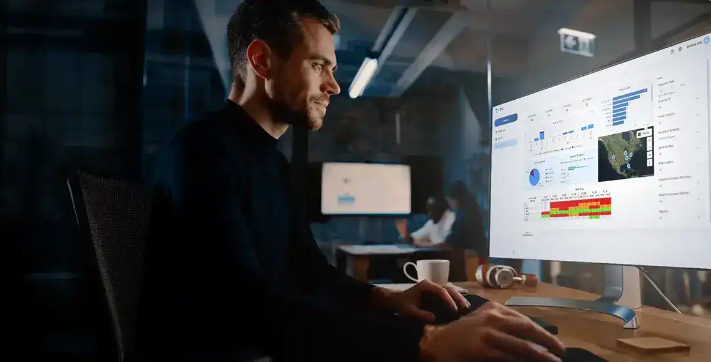

Solution logicielle cloud entièrement évolutive, le logiciel ViSOL™ aide les utilisateurs d’IPLEX One à travailler avec une efficacité, une pertinence et une régularité accrues. Organisez, analysez et générez des rapports de manière intuitive sur vos données RVI grâce aux outils avancés d’analyse, de visualisation et de collaboration de ViSOL.
Logiciel 3DAssist™
Associez les embouts optiques IPLEX One au logiciel 3DAssist™ afin d’activer la modélisation 3D avancée et la mesure comparative dynamique. Cette puissante intégration accroît la précision du RVI tout en réduisant le temps d’inspection, optimisant de façon spectaculaire la qualité totale des inspections.
Caractéristiques techniques
UNITÉ DE VIDÉOSCOPE
| Numéro de modèle | IV10420 | IV10435 | IV10620 | IV10630 | IV10635 | IV10650 | IV10675 | IV106100 | ||
| Tube d'insertion | Diamètre de la sonde | φ4,0 mm | φ6,0 mm | |||||||
| Longueur de la sonde | 2,0 m (6,56 pi) | 3,5 m (11,48 pi) | 2,0 m (6,56 pi) | 3,0 m (9,84 pi) | 3,5 m (11,48 pi) | 5,0 m (16,40 pi) | 7,5 m (24,61 pi) | 10,0 m (32,81 pi) | 2,0 m (6,56 pi) | |
| Extérieur | Tresse en tungstène haute durabilité | |||||||||
| Flexibilité du tube | Rigidité uniforme | Tube d’insertion Tapered Flex à souplesse graduelle augmentant vers l’extrémité distale | ||||||||
| Système optique | Champ de vision | Selectable by optical adaptor | ||||||||
| Direction de vue | ||||||||||
| Éclairage | Diode laser, LED blanche, LED ultraviolette (365nm), LED infrarouge (950nm) | |||||||||
| Section d'articulation | Angle d’articulation (toute direction) | 150° | 180° | 150° | 130° | |||||
| Fonctionnement de l’articulation | Articulation TrueFeel au bout du tube d’insertion, avec assistance électronique | |||||||||
UNITÉ PRINCIPALE
| Numéro de modèle | IV10000, unité de commande | ||||||||
| Dimensions (L × H × P) | 305 mm × 220 mm × 154 mm (12,0 po × 8,7 po) × 6,1 po.) (pièces saillantes exclues) | ||||||||
| Poids approximatif du système (unité principale + unité de commande) | Lorsque combiné au tube d’insertion IV10420 : 6,40 kg (14,1 lb) | Lorsque combiné au tube d’insertion IV10435 : 6,46 kg (14,2 lb) | Lorsqu'il est combiné avec IV10620 : 6,48 kg (14,3 lb) | Lorsqu'il est combiné avec IV10630 : 6,56 kg (14,5 lb) | Lorsqu'il est combiné avec IV10635 : 6,60 kg (14,6 lb) | Lorsque combiné avec IV10650 : 6,72 kg (14,8 lb) | Lorsque combiné à IV10675 : 6,92 kg (15,3 lb) | Lorsque combiné à IV106100 : 7,12 kg (15,7 lb) | |

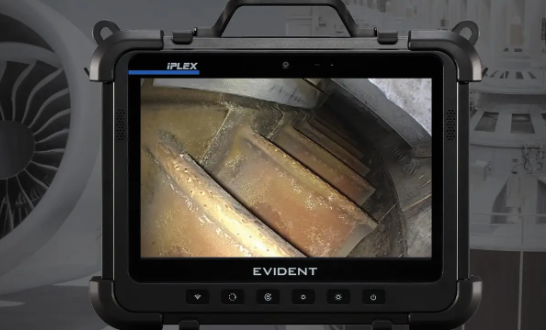

| Écran LCD | 10,1 pouces WUXGA (1920 × 1200), IPS, contraste élevé surface dure et interface tactile multipoint (10 points), capacitif affichage lisible en plein jour (collage optique + revêtement antireflet), rétroéclairage 1100 nits |
||||||||
| Sortie vidéo | HDMI 2.0, type A | ||||||||
| Casque d’écoute (entrée microphone et sortie audio) | Compatible avec Bluetooth® casque d’écoute/microphone | ||||||||
| Ports d'E/S de données | Port USB Type-C × 3 Port 1 : USB 3.2 Gen.1, USB Power Delivery 3.0 (Entrée 20V/5A, Sortie 5V/3A) Port 2 : USB 3.2 Gen.1, USB Power Delivery 3.0 (Entrée 20 V/1,5 A, Sortie 5 V/0,9 A) Port 3 : USB 3.2 Gen.1, USB Power Delivery 3.0 (Entrée 20 V/1,5 A, Sortie 5 V/0,9 A) |
||||||||
| Alimentation électrique | Batterie Li-ion pour l'unité principale 10,8 V nominal, durée de fonctionnement d’environ 360 minutes (unité principale + unité de scope) Batterie Li-ion pour tablette : 10,8 V nominal, durée de fonctionnement d'environ 180 minutes 100 V à 240 V, 50/60 Hz (avec adaptateur secteur fourni) |
||||||||
| Support d’enregistrement | SSD interne (256 Go) ou clé USB | ||||||||
| Options du texte du titre | Affichage à 51 caractères | ||||||||
| Réglage de l’image | Fonction zoom (zoom numérique fluide jusqu'à 5x), Gain (7 niveaux), WiDER (5 niveaux), Contraste (4 niveaux), Réduction dynamique du bruit (3 niveaux), Luminosité (Gain automatique : Gain manuel (16 niveaux) 24 niveaux), Netteté (16 niveaux), Saturation (21 niveaux), Red Boost, Température de couleur (2000K~12000K, 21 niveaux), Préréglage de scène, Réglage avancé, Fonctions d’affichage d’image | ||||||||
| Enregistrement d’images fixes | Résolution | H960 × V752 (pixels)* *Lorsque Impr. écran est activé, la résolution passe à H1280 × V800 *La résolution varie en fonction de l'adaptateur optique |
|||||||
| Format d’enregistrement | JPEG (.JPG), PNG (.PNG) | ||||||||
| Enregistrement vidéo | Résolution | H960 × V752 (pixels)* *Lorsque la touche Impr écran est activée, la résolution devient H1280 × V800 |
|||||||
| Format d’enregistrement | MPEG 4 AVC/H.264 (fichier .MP4) | ||||||||
| Wi-Fi | 2,4 GHz (802.11 b/g/n/ax) × 2 canaux (intégré à l’unité de commande) La connectivité sans fil est disponible en connectant une clé WiFi compatible à l’IV10000 |
||||||||
| Bluetooth® | Bluetooth® 5,2 × 1 (Intégré à l’unité d’opération) La connexion sans fil avec une télécommande est prise en charge |
||||||||
SPÉCIFICATIONS DES ADAPTATEURS OPTIQUES
| Adaptateurs optiques φ4,0 mm | ||||||||
| AT80D/FF-IV104 | AT120D/NF-IV104 | AT120D/FF-IV104 | AT120S/NF-IV104 | AT120S/FF-IV104 | AT80D/80D-IV104 | AT60S/60S-IV104 | ||
| Système optique | Champ de vision | 80° | 120° | 120° | 120° | 120° | 80°/80° | 60°/60° |
| Direction de vue | Avant | Avant | Avant | Côté | Côté | Avant | Côté | |
| Profondeur de champ*1 | 40 mm à l'infini | De 3 à 300 mm | 17 mm à l'infini | De 2 à 40 mm | 8 mm à l'infini | De 4 à 280 mm | De 3 à 250 mm | |
| Extrémité distale | Diamètre extérieur*2 | φ 4,0 mm | φ 4,0 mm | φ 4,0 mm | φ 4,0 mm | φ 4,0 mm | φ 4,0 mm | φ 4,0 mm |
| Extrémité distale*3 | 20,9 mm | 20,4 mm | 20,5 mm | 21,1 mm | 21,1 mm | 22,3 mm | 24,7 mm | |
| φ4,0 mm SWOPTIX Mesure 3D | φ4,0 mm SWOPTIX Multiview | ||||||
| AT100DD-IV104 | AT80SS-IV104 | AT110DN/F-IV104 | AT100D/S-IV104 | ||||
| Système optique | Champ de vision | 100° | 80° | 120°/110° | 100° | ||
| Direction de vue | Avant | Côté | Avant | Avant | Côté | ||
| Profondeur de champ*1 | De 4 à 150 mm | De 4 à 150 mm | De 3 à 25 mm | 20 mm à l'infini | 6 mm à l'infini | 5 mm à l'infini | |
| Extrémité distale | Diamètre extérieur*2 | φ 4,0 mm | φ 4,0 mm | φ 4,0 mm | φ 4,0 mm | ||
| Extrémité distale*3 | 21,0 mm | 23,2 mm | 20,9 mm | 22,4 mm | |||
| Adaptateurs optiques φ6,0 mm | ||||||||
| AT80D/FF-IV106 | AT120D/NF-IV106 | AT120D/FF-IV106 | AT120S/NF-IV106 | AT120S/FF-IV106 | AT90D/90D-IV106 | AT70S/70S-IV106 | ||
| Système optique | Champ de vision | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| Direction de vue | Avant | Avant | Avant | Côté | Côté | Avant | Côté | |
| Profondeur de champ*1 | 18 mm à l'infini | De 5 à 330 mm | 17 mm à l'infini | De 2 à 50 mm | 8 mm à l'infini | De 4 à 280 mm | De 3 à 250 mm | |
| Extrémité distale | Diamètre extérieur*2 | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm |
| Extrémité distale*3 | 20,8 mm | 20,9 mm | 20,5 mm | 21,6 mm | 21,6 mm | 22,7 mm | 26,7 mm | |
| φ6,0 mm SWOPTIX Mesure 3D | φ6,0 mm SWOPTIX Multiview | ||||||
| AT120DD-IV106 | AT100SS-IV106 | AT110DN/F-IV106 | AT100D/S-IV106 | ||||
| Système optique | Champ de vision | 120° | 100° | 120°/110° | 100° | ||
| Direction de vue | Avant | Côté | Avant | Avant | Côté | ||
| Profondeur de champ*1 | De 4 à 150 mm | De 3 à 150 mm | De 3 à 25 mm | 20 mm à l'infini | 6 mm à l'infini | 5 mm à l'infini | |
| Extrémité distale | Diamètre extérieur*2 | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | φ 6,0 mm | ||
| Extrémité distale*3 | 21,6 mm | 25,0 mm | 20,6 mm | 22,3 mm | |||
*1. Indique la distance d'observation avec une mise au point optimale.
*2. L'adaptateur peut être inséré dans des trous de ø4,0 mm et ø6,0 mm lorsqu'il est monté sur le vidéoscope.
*3. Indique la longueur de la portion rigide située à l’extrémité distale du vidéoscope lorsque l’adaptateur est monté.
ENVIRONNEMENT D'EXPLOITATION
| Température de fonctionnement | Tube d’insertion | Dans l’air : de -25 °C à 100 °C (de -13 °F à 212 °F) |
| Dans l’eau de 10 ℃ à 30℃ (de 50 °F à 86 °F) | ||
| Tablette | Dans l’air : -21 °C à 49°C (-5,8 °F à 120,2 °F) (avec batterie Li-ion) | |
| Dans l’air : 0 °C à 40 °C (32 °F à 104 °F) (avec adaptateur d’alimentation c.a.) | ||
| Système | Dans l’air : -21 °C à 49°C (-5,8 °F à 120,2 °F) (avec batterie Li-ion) | |
| Dans l’air : 0 °C à 40 °C (32 °F à 104 °F) (avec adaptateur d’alimentation c.a.) | ||
| Humidité relative | Toutes les pièces | De 15 à 90 % |
| Résistance aux liquides | Toutes les pièces | Utilisables lorsqu’exposées à de l’huile de machine, de l’huile légère ou une solution saline à 5 % |
| Étanchéité | Tube d’insertion | Utilisable sous l'eau avec adaptateur d'embout de vision. Non utilisable sous l'eau avec adaptateurs d'embout de mesure stéréo. Série IV104 : Jusqu’à une profondeur équivalente à 3,5 m (11,6 pi), série IV106 : Jusqu’à une profondeur équivalente à 10,0 m (33,0 pi) |
| Autres pièces | IP65* *Ceci ne s'applique pas lorsque les capots de protection du système sont ouverts. |
CONFORMITÉ MIL-STD
La performance de l'environnement d'exploitation est confirmée par les normes MIL-STD-810H et MIL-STD-461G.
Aucune garantie n'est donnée quant à l'absence de dommages, quelles que soient les conditions. Veuillez contacter le représentant commercial Evident pour de plus amples informations.
| Type | Méthode |
| Basse pression (altitude) | MIL-STD-810H, Méthode 500.6 Procédure I |
| Température élevée | MIL-STD-810H, Méthode 501.7 Procédure I |
| Basse température | MIL-STD-810H, méthode 502.7, procédure I |
| Pluie et pluie battante | MIL-STD-810H, méthode 506.6, procédure I |
| Humidité | MIL-STD-810H, méthode 507.6 |
| Brouillard salin/Environnements corrosifs | MIL-STD-810H, méthode 509.8 |
| Nuages de poussière | MIL-STD-810H, méthode 510.7, procédure I |
| Atmosphère explosive | MIL-STD-810H, méthode 511.7, procédure I |
| Vibrations | MIL-STD-810H, méthode 514.8, procédure I |
| Chocs | MIL-STD-810H, méthode 516.8, procédure IV |
| Givre et verglas | MIL-STD-810H, méthode 521.4 |
| Susceptibilité aux signaux conduits, conducteurs d'alimentation | MIL-STD-461G, CS101 (système) |
| Susceptibilité conduite, injection de câble en masse | MIL-STD-461G, CS114 (Système) |
| Susceptibilité conduite, injection de câble en masse, impulsion | MIL-STD-461G, CS115 (Système) |
| Susceptibilité conduite, transitoires sinusoïdaux amortis, câbles et conducteurs d'alimentation | MIL-STD-461G, CS116 (Système) |
| Susceptibilité conduite, décharge électrostatique transmise par le personnel (ESD) | MIL-STD-461G, CS118 (Système et télécommande sans fil) |
| Émission radiée – champ magnétique | MIL-STD-461G, RE101 (Système et télécommande sans fil) |
| Émission radiée – champ électrique | MIL-STD-461G, RE102 Au-dessus du pont (Système et télécommande sans fil) |
| Susceptibilité radiée – champ magnétique | MIL-STD-461G, RS101 (Système et télécommande sans fil) |
| Champ électrique de la susceptibilité par rayonnement | MIL-STD-461G, RS103 Au-dessus du pont (Système et télécommande sans fil) |
*IPLEX One est fabriqué par Evident Corporation.
