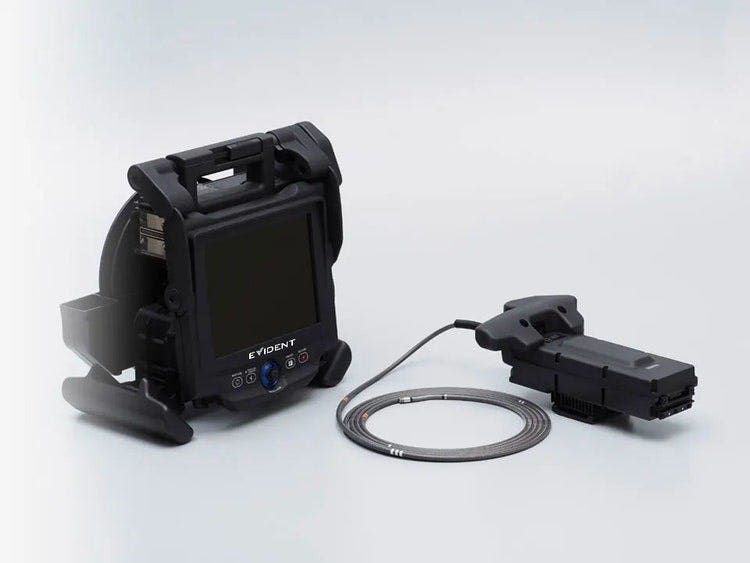

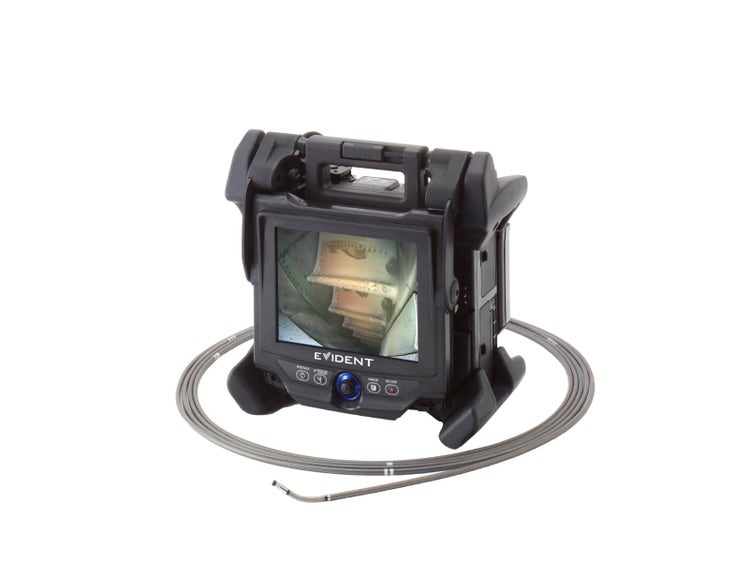

Vidéoscope IPLEX NX
Le vidéoscope IPLEX NX combine nos images de la plus haute qualité à une interface utilisateur intuitive, une conception ergonomique et une grande durabilité pour permettre l’inspection efficace dans pratiquement n’importe quel environnement.
IPLEX-NX
Vue d’ensemble
Mesurez en toute confiance grâce à la modélisation 3D
Il est maintenant plus facile que jamais de choisir le bon point de mesure. La modélisation 3D vous permet de voir sous plusieurs angles les détails de ce que vous inspectez, ce qui vous permet d’indiquer plus facilement le positionnement exact de vos points de mesure.
- Inspection visuelle
- Vidéoscopes
Libérez la puissance de One
Solution de vidéoscope IPLEX™ One
La 10e génération du système de vidéoscope IPLEX, IPLEX One est une plateforme logicielle unifiée qui vous permet de travailler plus rapidement, de voir plus et de garder une longueur d'avance. Combinant la technologie de mesure 3D révolutionnaire Swoptix avec des mises à niveau de visualisation et d’analyse et une évolutivité modulaire, IPLEX One redéfinit ce qui est possible en matière d’inspection visuelle à distance.
Confirmez instantanémentles objets de mesure
- La modélisation 2D vous permet de voir clairement la forme et la complexité de votre cible.
- Indiquez vos points de mesure avec précision pour réaliser plus rapidement vos inspections.
- Choisissez les bons points du premier coup et réduisez ainsi au minimum la nécessité de mesurer les objets à nouveau.
Définissez des lignes de référenceaux endroits souhaités
- Les images 3D facilitent la définition de lignes de référence fiables sur les composants difficiles à inspecter, comme le bord d’une aube de turbine.
- Réduisez les risques de mauvais alignement
Prenez des mesures de profondeuren toute confiance
- La confirmation du plan de référence se fait intuitivement.
- Indiquez vos points de mesure en toute confiance pour prendre des mesures de profondeur fiables.
Nos meilleures images
Le vidéoscope IPLEX NX est conçu pour fournir des images nettes à haute résolution.
Sa grande qualité d’image augmente le taux de détection, ce qui vous aide à prendre des décisions éclairées
et à entretenir les systèmes importants.

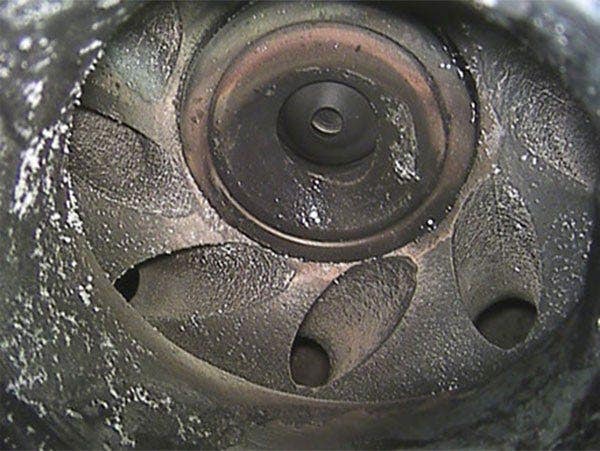

Des détails remarquables
La clarté d’image exceptionnelle vous permet de voir les plus petits défauts dans les moindres détails.

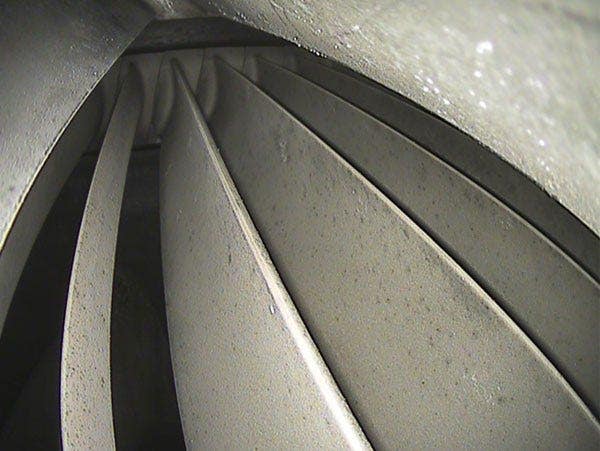

Une luminosité sensationnelle
Notre système d’illumination à diode laser est quatre fois plus lumineux que celui des vidéoscopes classiques.
Fonctionnalités de mesure étendues
Fonction de mesure stéréo perfectionnée et facile à utiliser offrant une grande couverture pour des inspections efficaces et rapides
Ayez une bonne vued’ensemble
- La fonction de mesure stéréo à champ très large permet à l’utilisateur de profiter d’une zone mesurable quatre fois plus grande* que celle offerte par les modèles classiques.
- Il est facile de mesurer la distance à laquelle se trouve une fissure dans une chambre de combustion ou un défaut dans les pieds d’aube.
* En comparaison avec une sonde classique à diamètre de 6,0 mm dotée d’un adaptateur optique stéréo offrant un affichage direct.
Mesure scalaire pratique
- Définissez tout simplement une ligne de référence pour utiliser la mesure scalaire sans changer l’adaptateur d’embout.
Mesure en temps réel avecvisualisation de points multiples
- La fonction unique de visualisation de points multiples permet de mesurer en temps réel la distance entre l’embout de la sonde et plusieurs points sur la surface d’inspection.
- Obtenez des renseignements en temps réel sur la forme de la surface sans devoir interrompre l’inspection.
Grand moniteur à écran tactile
L’écran tactile éclatant affiche des images claires et lumineuses, offrant ainsi une excellence visibilité dans diverses conditions d’éclairage.
Efficacité
Inspections efficaces
L’IPLEX NX est un appareil convivial et facile à utiliser.
Même lors des longues inspections, le confort et la maniabilité de ce vidéoscope facilitent la réalisation de la tâche.
Conception multiposition polyvalente
- Ce vidéoscope propose six configurations différentes pour optimiser le confort de l’utilisateur.
- Positionnez le moniteur pour obtenir une visibilité maximale;

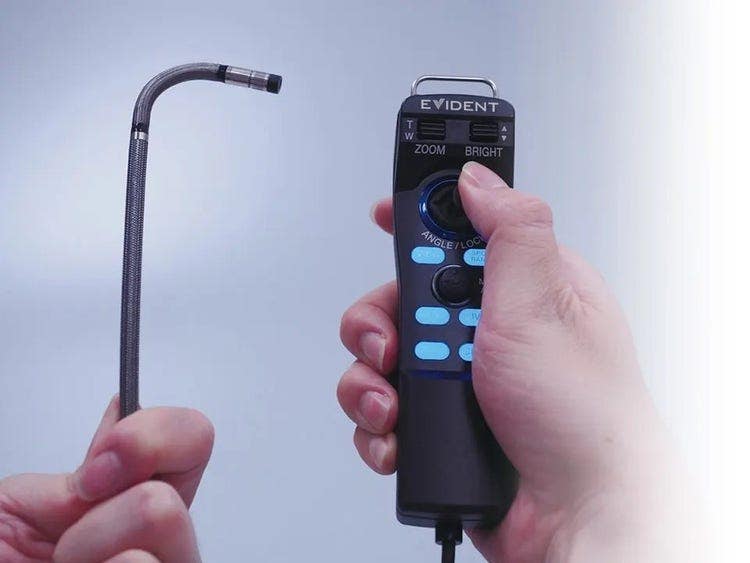

vous pouvez même le détacher de l’unité principale. - La télécommande en option est légère et tactile.
Articulation sensible TrueFeel
- Profitez d’une articulation sensible et rapide.
- Contrôlez la sonde légère facilement et en tout confort; vous ressentirez moins de fatigue pendant les inspections.
Sonde interchangeable pour un grand nombre de tâches
- Choisissez la sonde appropriée pour la tâche à effectuer.
- Les sondes de 6,0 mm ont des longueurs allant de 3,5 m à 7,5 m, alors que les sondes de 4,0 mm ont des longueurs allant de 3,5 m à 5 m.
Comparez les images stockées et les images en temps réel
- La fonction d’images fantômes vous permet de comparer les images en temps réel avec des images stockées sur le vidéoscope, afin de comparer les conditions passées et actuelles.
- Surveillez les changements qui surviennent sur un composant au fil du temps.
Autres caractéristiques
- Algorithme de réduction du bruit (RB) permettant l’obtention d’images plus nettes
- Tube d’insertion Tapered Flex durable
- Réglage de la vitesse de l’articulation en mode fin
- Logiciel d’assistance à l’inspection InHelp
- Partage d’images (en option)
Caractéristiques techniques
SONDE
| Model No. | IV9435N | IV9450N | IV9635N | IV9650N | IV9675N | IV9635X1N | |
| Tube d’insertion | Tube d’insertion | Φ4.0 mm | Φ6.0 mm | ø6.2 mm | |||
| Longueur de la sonde | 3.5 m | 5.0 m | 3.5 m | 5.0 m | 7.5 m | 3.5 m | |
| Extérieur | Tresse en tungstène à haute résistance | ||||||
| Flexibilité du tube | Uniform stiffness | Uniform stiffness | |||||
| Système optique | Champ de vision | Sélectionnable à partir de l’adaptateur d’embout optique Adaptateur pour mesure stéréo se fixant au système |
|||||
| Direction de la visée | |||||||
| Illumination | Diode laser à haute intensité | ||||||
| Section de l’articulation | Angle d’articulation (haut/bas/droite/gauche) |
130° | 180° | 150° | 130° | ||
| Fonctionnement de l’articulation | Articulation d’embout de vidéoscope TrueFeel avec assistance électronique | ||||||
APPAREIL DE BASE
| Model No | IV9000N | ||||||
| Dimensions (W x H x D) | 320 mm x 310 mm x 180 mm | ||||||
| Poids approx. du système (avec batterie et carte SDHC) |
7.1 kg | 7.2 kg | 7.3 kg | 7.4 kg | 7.6 kg | 7.5 kg | |
| Écran LCD | Écran LCD tactile de 8,4 po à forte luminosité et aux images nettes | ||||||
| Ports d’entrée et de sortie | Port d’entrée | S-Video | |||||
| Port de sortie | VGA | ||||||
| Connecteur USB | Connecteur de type A, normes USB 2.0 | ||||||
| Alimentation | Batterie : tension nominale de 14,8 V, autonomie d’environ 100 minutes Alimentation c.a. : de 100 V à 240 V, 50/60 Hz (avec l’adaptateur c.a. fourni) |
||||||
| Support d’enregistrement | Carte SDHC et mémoire flash USB (enregistrement d’images fixes uniquement) | ||||||
| Enregistrement d’images fixes | Résolution | H768 x V576 (Pixel) | H1024 x V768 (Pixel) | H768 x V576 (Pixel) | |||
| Format d’enregistrement | Format JPEG compressé | ||||||
| Enregistrement vidéo | Résolution | H768 x V576 (Pixel) | H1024 x V768 (Pixel) | H768 x V576 (Pixel) | |||
| Format d’enregistrement | Format MPEG-4 AVC (H.264), compatible avec Windows Media Player | ||||||
| Mesure stéréo | Distance | Distance entre deux points | |||||
| Point à ligne | Distance perpendiculaire entre un point et une ligne définie par l’utilisateur | ||||||
| Profondeur | Distance profondeur/hauteur orthogonale entre un point et un plan défini par l’utilisateur | ||||||
| Zone/lignes | Plusieurs circonférences de point et mesures de zone | ||||||
| Modélisation en 3D | Visualisation directe de la section transversale, rotation de l’axe X/Y/Z, modes (2) de cartographie couleur | ||||||
| Mesure scalaire | Distance entre deux points fondée sur une mesure connue dans le même plan | ||||||
----
VARIANTES D’ADAPTATEUR OPTIQUE
Adaptateurs optiques de 4,0 mm
| AT80D/FF-IV94N | AT120D/NF-IV94N | AT120D/FF-IV94N | AT100S/NF-IV94N | AT100S/FF-IV94N | AT70D/70D-IV94N | AT50S/50S-IV94N | ||
| Système optique | Champ de vision | 80° | 120° | 120° | 100° | 100° | 70°/70° | 50°/50° |
| Direction de la visée | Avant | Avant | Avant | Côté | Côté | Avant | Côté | |
| Profondeur de champ*1 | 35 to ∞ mm | 2 to 200 mm | 17 to ∞ mm | 2 to 15 mm | 8 to ∞ mm | 5 to 200 mm | 3 to 150 mm | |
| Extrémité distale | Diamètre extérieur*2 | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm | ø4.0 mm |
| Extrémité distale*3 | 20.1 mm | 20.2 mm | 20.1 mm | 22.9 mm | 22.9 mm | 22.3 mm | 26.7 mm | |
Adaptateurs optiques de 6,0 mm
| AT50D/FF-IV96N | AT80D/FF-IV96N | AT120D/NF-IV96N | AT120D/FF-IV96N | AT120S/NF-IV96N | AT120S/FF-IV96N | AT90D/90D-IV96N | AT70S/70S-IV96N | ||
| Système optique | Champ de vision | 50° | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| Direction de la visée | Forward | Forward | Forward | Forward | Side | Side | Forward | Côté | |
| Profondeur de champ*1 | 50 to ∞ mm | 20 to ∞ mm | 7 to 300 mm | 19 to ∞ mm | 4 to 150 mm | 20 to ∞ mm | 5 to 250 mm | De 4 mm à 250 mm | |
| Extrémité distale | Diamètre extérieur*2 | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm | ø6.0 mm |
| Extrémité distale*3 | 21.3 mm | 21.3 mm | 21.4 mm | 21.4 mm | 26.6 mm | 26.6 mm | 25 mm | 31.2 mm | |
Adaptateurs optiques de 6,2 mm
| AT80D-IV96X1N | AT120D/NF-IV96X1N | AT120D/FF-IV96X1N | AT80S-IV96X1N | AT120S-IV96X1N | AT70D/70D-IV96X1N | AT60S/60S-IV96X1N | ||
| Système optique | Champ de vision | 80° | 120° | 120° | 80° | 120° | 70°/70° | 60°/60° |
| Direction de la visée | Forward | Forward | Forward | Side | Side | Forward | Side | |
| Profondeur de champ*1 | 35 to ∞ mm | 2 to 200 mm | 17 to ∞ mm | 30 to ∞ mm | 8 to ∞ mm | 5 to 200 mm | 3 to 150 mm | |
| Extrémité distale | Diamètre extérieur*2 | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm | ø6.2 mm |
| Extrémité distale*3 | 20.6 mm | 20.6 mm | 20.6 mm | 24.4 mm | 24.4 mm | 22.7 mm | 28.3 mm | |
*1. Indique la distance permettant une mise au point optimale pour le visionnement.
* 2. L’adaptateur peut être inséré dans un trou d’un diamètre de 4,0 mm ou de 6,0 mm lorsqu’il est fixé sur la sonde.
* 3. Indique la longueur de la portion rigide à l’extrémité distale de la sonde lorsqu’elle est fixée.
ENVIRONNEMENT DE FONCTIONNEMENT
| Température de fonctionnement | Tube d’insertion | Dans l’air : de -25 °C à 100 °C Dans l’eau : de 10 °C à 30 °C |
| Autres pièces | Dans l’air : de -21 °C à 49 °C (avec la batterie) Dans l’air : de 0 °C à 40 °C (avec adaptateur d’alimentation c.a.) |
|
| In air: 0 ℃ to 40 ℃ (32 °F to 104 °F) (with AC power adapter and charged battery) | ||
| Humidité relative | Toutes les pièces | De 15 % à 90 % |
| Résistance aux liquides | Toutes les pièces | Utilisable lorsqu’exposé à de l’huile pour machine, de l’huile légère ou une solution saline à 5 % |
| Étanchéité | Tube d’insertion | Utilisable sous l’eau avec un adaptateur d’embout optique Inutilisable sous l’eau avec un adaptateur d’embout de mesure stéréo Série IV94 : jusqu’à 5 m de profondeur Série IV96 : jusqu’à 7,5 m de profondeur |
| Autres pièces | Utilisable dans des conditions de pluie battante (le compartiment de la batterie doit être fermé); inutilisable sous l’eau. |
CONFORMITÉ AUX NORMES MIL-STD
La performance de l’appareil dans l’environnement de fonctionnement est confirmée par les normes MIL-STD-810G et MIL-STD-461G suivantes.
Il n’y a aucune garantie indiquant que les appareils peuvent résister à n’importe quelle condition d’utilisation. Veuillez consulter un représentant d’Olympus pour en savoir plus.

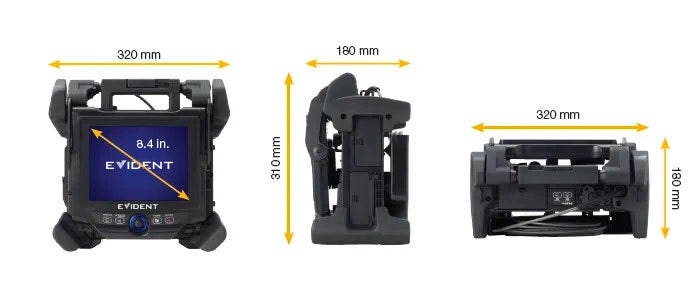

DIMENSIONS
