Tecnologia XRF portatile per il rilevamento dell'oro (Au) e dei rispettivi elementi indicatori per le esplorazioni minerarie e le analisi di orientamento ai depositi minerali (vectoring)

Gli analizzatori a fluorescenza a raggi X (XRF) Olympus assicurano elevate performance per l'ottenimento di dati geochimici in tempo reale con una veloce caratterizzazione multi-elementare di suoli, rocce e minerali. Gli ultimi progressi nella tecnologia XRF hanno permesso di aumentare il numero di elementi misurati, migliorare i limiti di rilevamento e ridurre i tempi di analisi.

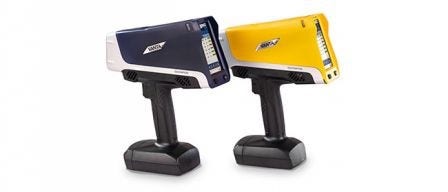

Gli analizzatori XRF Vanta™ permettono di effettuare in modo pratico e veloce delle misure di numerosi tipi di campioni delle attività di esplorazione, del settore minerario, dei laboratori minerari e dei prodotti finiti nell'ambito del settore dell'Au.

Vantaggi

• Veloce indicazione della mineralizzazione potenziale dell'Au mediante l'analisi XRF di elementi indicatori in suolo, residui di perforazione e carotaggi
• Scelta preferenziale di campioni, massimizzazione dei budget analitici e miglioramento degli obiettivi di perforazione attraverso un controllo preliminare di campioni mediante la tecnologia XRF
• Migliore comprensione, modellazione e analisi di orientamento ai depositi minerali (vectoring) con una diluizione inferiore e un maggiore recupero dell'Au attraverso la mappatura XRF delle caratteristiche strutturali e l'identificazione delle zone mineralizzate e alterate.
• Caratterizzazione delle rocce economica e veloce mediante la tecnologia XRF nell'ambito della litologia-geochimica

Caratteristiche geochimiche associate dei depositi in Au
Fonte: Reflex Geochemistry

Elementi indicatori e geochimica da alterazione

La maggior parte dei depositi in Au hanno associate delle specifiche caratteristiche geochimiche (come riportato nella precedente tabella). Gli analizzatori XRF possono rilevare queste specifiche caratteristiche geochimiche permettendo ai geologi di comprendere meglio il sistema geologico d'interesse. I comuni elementi indicatori dell'Au includono As, Cu, Pb, Zn, Sb, Bi, Ag e W.

Tipici LOD XRF per i comuni indicatori dell'Au mediante il modello VMR Vanta in modalità GeoChem

*Durata di analisi di 120 s per fascio, matrice SiO2 senza interferenza; per maggiori informazioni riferirsi ai documenti Olympus relativi ai limiti di rilevamento (LOD - limits of detection)

Analizzatore XRF per il rilevamento dell'oro

È noto che con gli analizzatori XRF portatili non sia possibile effettuare direttamente delle misure dell'Au a bassa concentrazione nei campioni geologici (es. valori bassi in ppm e ppb). La tecnica di laboratorio di saggio alla fiamma è in genere riconosciuta come il metodo preferenziale per le analisi dell'Au. Le linee dei raggi X di livello L dell'Au sono situate in un'area particolarmente densa dello spettro energetico della fluorescenza a raggi X. In questa parte dello spettro l'interferenza proveniente da altri elementi (es. As, Zn, W e Se) può condurre a una determinazione dell'Au con falso positivo.

La misura diretta dell'Au attraverso la tecnologia XRF può essere realizzata in particolari situazioni come nel caso di ambienti con presenza di filone ad elevato contenuto di quarzo (> 5 ppm) [relativamente privo di interferenze] o con prodotti d'Au finiti, dove l'Au è presente in elevatissime concentrazioni.

Un numero crescente di laboratori situati direttamente nel sito minerario per l'analisi dell'Au stanno usando la tecnologia XRF in sostituzione o come complemento ai metodi di saggio alla fiamma. Riferirsi alla nota applicativa Olympus “Uso degli analizzatori XRF portatili nei laboratori dei siti minerari auriferi.” Nell'ambito dei siti minerali vengono inoltre usati gli analizzatori XRF portatili Olympus per la misura dell'Au nel carbonio attivato. Riferirsi alla nota

Immagini: Arne et al. (2014) – The use of property-scale pXRF data in gold exploration – advantages and limitations, Geochemistry: Exploration, Environment, Analysis.

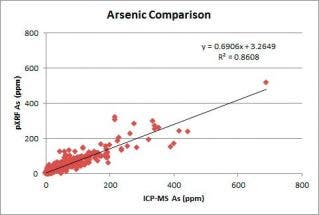

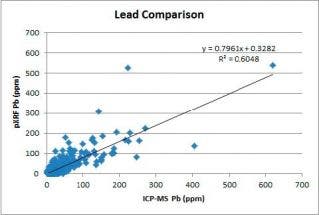

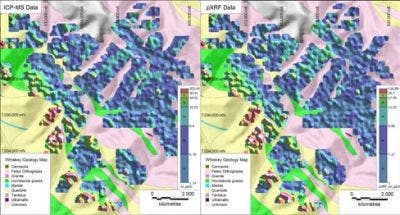

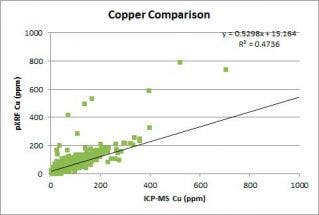

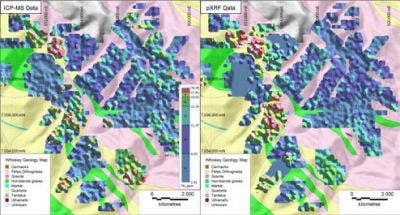

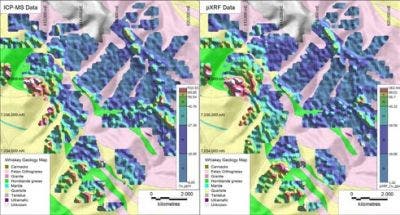

Diagrammi a isolinee di As, Cu e Pb presenti negli stati superficiali del suolo mediante un sistema XRF da campo confrontato con un'analisi ICP nell'ambito di un progetto esplorativo dell'Au in Canada.
