Sonde Eddy Current Array di nuova generazione per ispezioni non distruttive più rapide e affidabili
Scopri la nostra prossima generazione di sonde Eddy Current Array (ECA).
Progettate per ispezioni impegnative, queste sonde offrono un rilevamento affidabile dei difetti superficiali e subsuperficiali grazie alla tecnologia PCB avanzata, a un encoder integrato, a un nuovo design a cuneo e a un interruttore remoto programmabile.

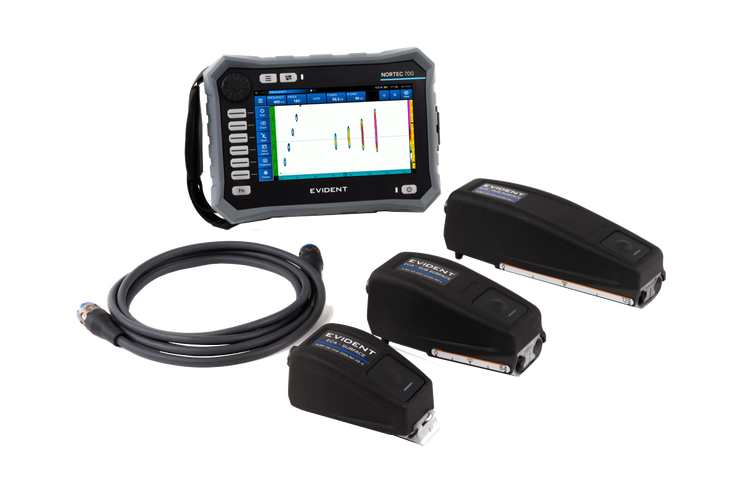

Compatibile con il NORTEC 700, la nuova gamma di sonde ECA supporta la configurazione automatica, un unico tipo di connettore, cavi della sonda staccabili, indicazione LED di allarme integrata e protezione dall'usura facilmente sostituibile tramite nastro in Teflon.
Le principali innovazioni includono:
- Interruttore remoto programmabile per cancellare i dati o bloccare il dispositivo
- Nuovo design a cuneo confortevole che si adatta alla geometria della superficie
- Encoder integrato con risoluzione di 12 passi/mm
- Un unico tipo di connettore per una gestione semplificata delle sonde
- Tecnologia di sensori basata su PCB per un'eccellente omogeneità del segnale
- LED di allarme integrato sulla sonda
- Sonda della sonda rimovibile
- Protezione antiusura facilmente sostituibile con nastro in Teflon
- Configurazione automatica con il rilevatore di difetti NORTEC 700
SURF-25-008-300k3M-DP-A
Codice fabbricante: Q2700082
Questa sonda ECA superficiale ad alta risoluzione è progettata per rilevare difetti superficiali di dimensioni molto ridotte.
Applicazioni tipiche Crack detection around fasteners
- Rilevamento di cricche intorno agli elementi di fissaggio
- Ispezione della scribeline
- Rilevamento ad alta risoluzione di difetti molto piccoli
- Rilevamento di difetti superficiali
Specifiche tecniche
| Specifiche tecniche | Valore |
| Copertura | 25 mm |
| Risoluzione | 0.8 mm |
| Intervallo di frequenza | Da 300 kHz a 3 MHz |
| Numero di sensori | 32 |
| Capacità di rilevamento | Cricche a 360° |
| Risoluzione encoder | 12 passi/mm |
| Distanza dall'ultimo sensore alla punta/bordo della sonda | 1,1 mm dalla punta, 1,35 mm dal lato |
SUBS-64-020-2k50k-DP-L
Codice fabbricante: Q2700079
Questa sonda ECA subsuperficiale compatta è ideale quando l'accesso è limitato ed è richiesto un ingombro ridotto.
Applicazioni tipiche
- Rilevamento della corrosione sotto materiale conduttivo, anche sotto giunzioni a sovrapposizione in alluminio
- Rilevamento di cricche sotto materiale conduttivo
- Ispezione del bordo del doubler
Specifiche tecniche
| Specifiche tecniche | Valore |
| Copertura | 64 mm |
| Risoluzione | 2.0 mm |
| Intervallo di frequenza | Da 2 kHz a 50 kHz |
| Numero di sensori | 32 |
| Capacità di rilevamento | Difetti longitudinali e volumetrici |
| Risoluzione encoder | 12 passi/mm |
| Distanza dall'ultimo sensore alla punta della sonda | 5,5 mm |
SUBS-128-020-2k50k-DP-L
Codice fabbricante: Q2700080
Questa sonda ECA subsuperficiale a copertura estesa è progettata per la scansione rapida di aree più vaste.
Applicazioni tipiche
- Rilevamento della corrosione sotto materiale conduttivo, anche sotto giunzioni a sovrapposizione in alluminio
- Rilevamento di cricche sotto materiale conduttivo
- Ispezione del bordo del doubler
- Ispezioni di grandi aree che richiedono una scansione più rapida
Specifiche tecniche
| Specifiche tecniche | Valore |
| Copertura | 128 mm |
| Risoluzione | 2.0 mm |
| Intervallo di frequenza | Da 2 kHz a 50 kHz |
| Numero di sensori | 64 |
| Capacità di rilevamento | Difetti longitudinali e volumetrici |
| Risoluzione encoder | 12 passi/mm |
| Distanza dall'ultimo sensore alla punta della sonda | 5,5 mm |
Scegli la sonda ECA ideale per le tue ispezioni
| Modello | Applicazioni ottimali | Copertura | Risoluzione |
| SURF-25-008-300k3M-DP-A | Rilevamento ad alta risoluzione di cricche superficiali | 25 mm | 0.8 mm |
| SUBS-64-020-2k50k-DP-L | Ispezioni subsuperficiali in aree ad accesso limitato | 64 mm | 2.0 mm |
| SUBS-128-020-2k50k-DP-L | Scansione subsuperficiale rapida su aree estese | 128 mm | 2.0 mm |
Prestazioni affidabili di ispezioni Eddy Current Array
Che si tratti del rilevamento di crepe ad alta risoluzione intorno ai fissaggi, dell'ispezione delle linee di marcatura, del rilevamento della corrosione sotto materiali conduttivi o della scansione subsuperficiale rapida, la nostra nuova famiglia di sonde eddy current array offre la flessibilità e le prestazioni necessarie per i moderni controlli non distruttivi.
Con codifica integrata, tecnologia dei sensori PCB, configurazione automatica NORTEC 700 ed ergonomia pensata per l'operatore, queste sonde ECA aiutano a migliorare la coerenza delle ispezioni, a ridurre i tempi di configurazione e ad aumentare la produttività.
