In un’unica piattaforma innovativa, il NORTEC™ 700 combina l’affidabilità dell’ECT convenzionale con le potenzialità avanzate della tecnologia ECA, rendendo entrambe immediatamente accessibili e semplici da utilizzare. La nuova generazione di sonde ad alte prestazioni e l’imaging ad alta fedeltà introducono funzionalità evolute come la doppia frequenza e l’ispezione dei fori per bulloni, semplificando il lavoro degli operatori, riducendo i tempi di formazione e ottimizzando i costi di ispezione. Sviluppato a partire dall’esperienza concreta sul campo, il NORTEC™ 700 rappresenta una vera evoluzione nel settore, portando la tecnologia di ispezione premium a un nuovo livello di standardizzazione, efficienza e accessibilità.

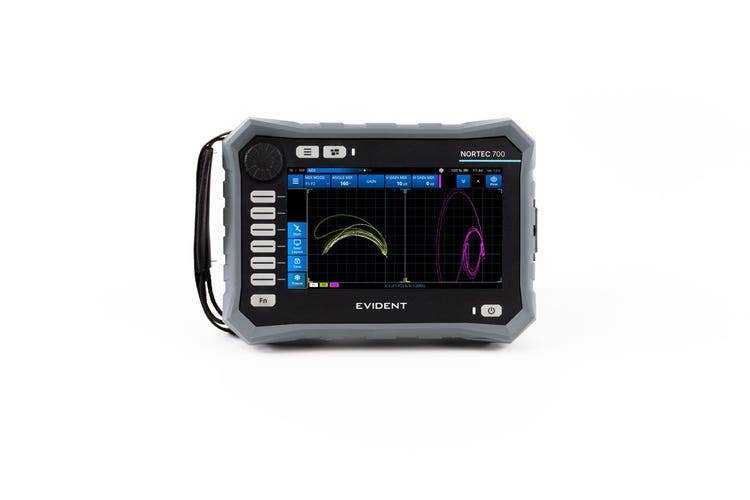

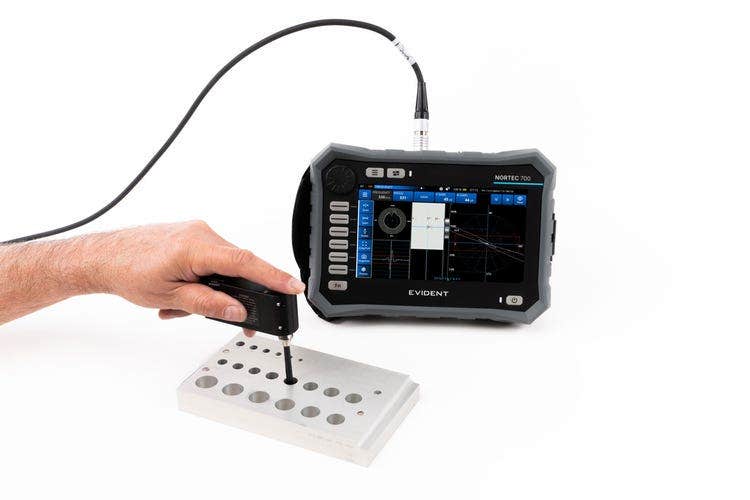

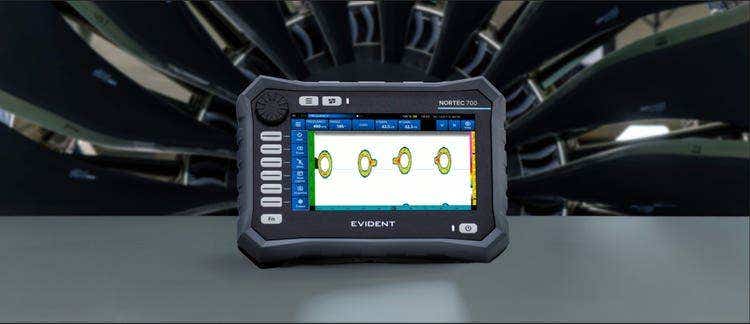

Rilevatore di difetti eddy current array NORTEC 700: Semplicità costruita intorno a te
Soluzione accessibile e unificata a correnti parassite, il rilevatore di difetti eddy current array NORTEC™ 700 abbina comandi intuitivi a una tecnologia di sonde di nuova generazione e imaging ad alta fedeltà, così che team di ogni dimensione possano essere operativi rapidamente e lavorare con sicurezza anche nelle condizioni più impegnative. Intelligente, scalabile ed economicamente vantaggioso, il rilevatore di difetti eddy current array NORTEC 700 è disponibile in tre modelli di facile utilizzo:
N700: Correnti parassite convenzionali (ECT) per ispezioni a frequenza singola
N700D: Versatilità ampliata con capacità avanzate di doppia frequenza e ispezione dei fori per bulloni

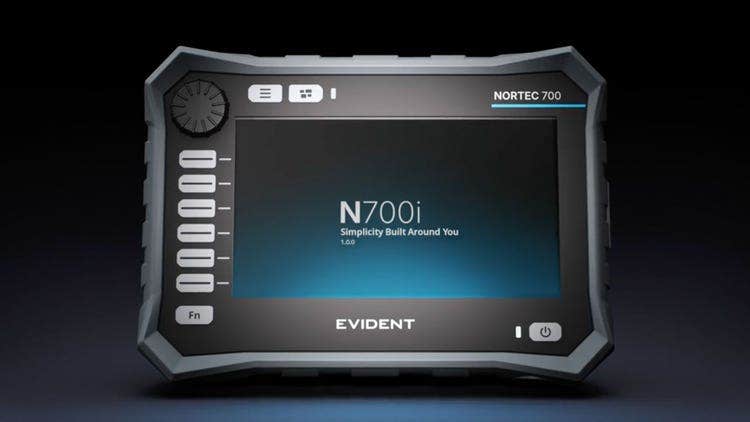

N700i: ECT e eddy current array (ECA) avanzato, e rilevamento degli strati
Basati sulla comprovata serie NORTEC 600, tutti e tre i modelli condividono la stessa struttura intuitiva, flussi di lavoro semplificati e compatibilità con l'ecosistema digitale, garantendo una formazione senza intoppi e una facile standardizzazione della flotta.
Controlli semplificati, interfaccia intuitiva e design ergonomico e leggero aiutano a lavorare più velocemente, a rimanere concentrati e a fidarsi di ogni risultato.
Il NORTEC 700 offre:
Navigazione semplificata
Molteplici capacità di test
Preimpostazioni intelligenti basate sulle applicazioni
Controlli ibridi con tasti e touchscreen
Leggerezza e portabilità
Ergonomia avanzata
ECT ed ECA in un'unica piattaforma integrata
Il NORTEC 700 combina ECT convenzionale ed ECA avanzato in un'unica piattaforma. Gli utenti possono passare agevolmente da ECT a ECA utilizzando la stessa interfaccia intuitiva, preservando la continuità delle impostazioni ed eliminando la necessità di strumenti separati.

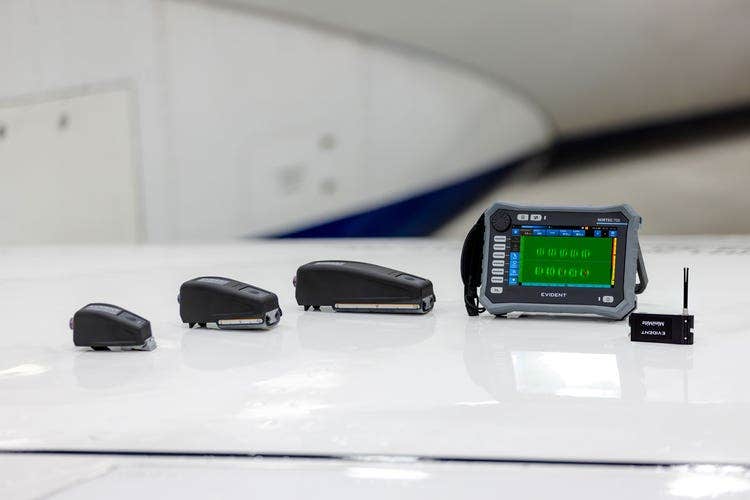

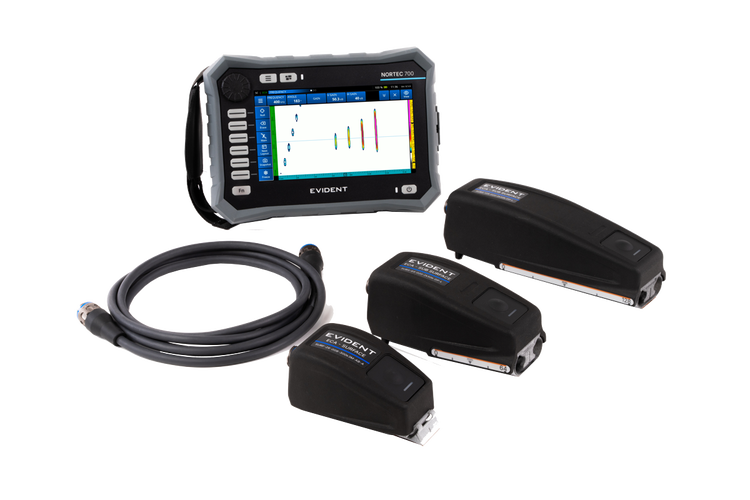

Sonde eddy current array di nuova generazione
La piattaforma NORTEC 700 introduce non solo un nuovo rilevatore di difetti, ma anche una nuova generazione di sonde eddy current array (fino a 256 canali) che garantiscono una ripetibilità superiore, una qualità del segnale uniforme da una sonda all’altra e una calibrazione semplificata.
Ispezione di fori per bulloni e rilevamento degli strati
Il rilevamento automatico avanzato degli strati e la modalità Freeze portano nuova precisione alle ispezioni di fori per bulloni e alle ispezioni multistrato.
Grazie all'interpretazione intelligente dei segnali, il N700i è in grado di distinguere con precisione tra gli strati di fissaggio, quelli di materiale di supporto e le risposte a difetti reali, riducendo i falsi positivi e minimizzando le rilavorazioni.

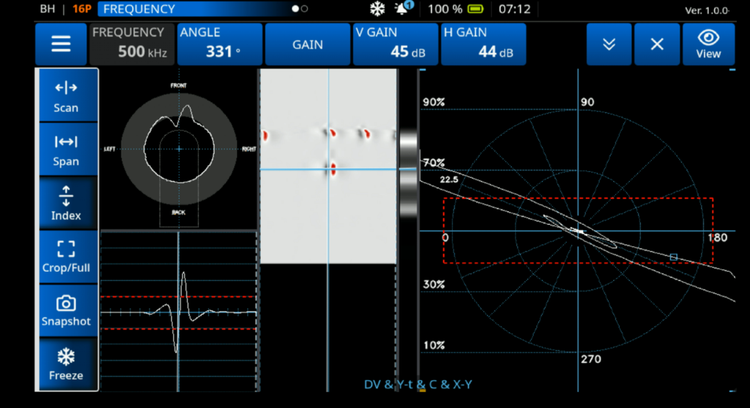

La funzione Visualizzatore* difetti semplifica l'individuazione dei difetti utilizzando la visualizzazione diretta del foro e la sovrapposizione dell'immagine dello scanner MiniMite™.
*Brevetto in corso di registrazione
Un nuovo standard per le ispezioni NDT
Coniugando semplicità e prestazioni, il NORTEC 700 è disponibile in tre modelli versatili per soddisfare le esigenze di ispezione in una vasta gamma di ambiti di applicazione, nei settori aerospaziale, della difesa, industriale e manifatturiero. Possono inoltre essere attivate funzioni supplementari in remoto.
Funzionalità e modelli
N700
Per gli utenti che necessitano di applicare semplici ispezioni utilizzando la tecnica convenzionale ECT al di fuori del settore aerospaziale:
Rilevamento di cricche superficiali e subsupe-rficiali
Misura della conduttività
N700D
Maggiori funzionalità utilizzando un N700 convenzionale grazie all'aggiunta di un sistema a doppia frequenza. Tutta la potenza dell'ECT senza le immagini
Rilevamento di cricche superficiali e subsuperficiali
Misura della conduttività
Ispezione del foro di fissaggio (scanner rotante)
Capacità a doppia frequenza
N700i
Maggiore produttività per l'ispezione a correnti parassite, sia in modalità convenzionale che in modalità Array. Maggiore copertura dell'area grazie all'utilizzo della sonda eddy current array, offrendo una visualizzazione e un'interpretazione più intuitive dei difetti.
Rilevamento di cricche superficiali e subsuperficiali
Misura della conduttività
Ispezione del foro di fissaggio (scanner rotante)
Capacità a doppia frequenza
Applicazioni dell'eddy current array (ECA)
Visualizzatore di difetti (ispezione dei fori dei bulloni)
Rilevamento automatico degli strati (ispezione dei fori dei bulloni)

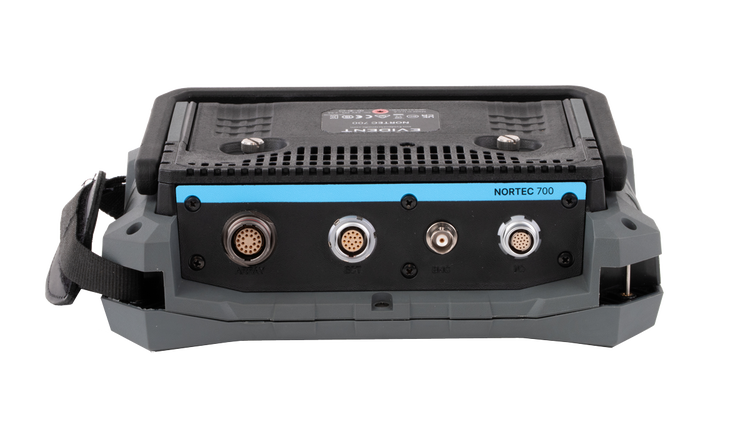

Quattro connettori
Tutti i modelli NORTEC 700 sono dotati di serie di un connettore universale LEMO® a 16 pin, un connettore ECT BNC (bilanciamento interno automatico), un connettore ECA e un connettore I/O (per l'integrazione di piccoli sistemi): basta selezionare il connettore nell'interfaccia intuitiva.
Il connettore LEMO di NORTEC 700 supporta anche la tecnologia per sonde POWERLINK™ NORTEC (solo per ispezioni delle conduttività e fori da bullone), che permette il riconoscimento automatico delle sonde e impostazioni predefinite dello strumento per configurazioni più veloci.
L'eccezionale chiarezza visiva consente di eseguire le ispezioni senza intoppi
Il NORTEC 700 offre una chiarezza visiva eccezionale che consente di interpretare i risultati più rapidamente e con maggiore sicurezza. Il display da 7 pollici ad alta luminosità e alta risoluzione rimane nitido e leggibile anche alla luce diretta del sole, garantendo una visibilità costante sia in ambienti interni che sulla pista di atterraggio. La mappatura cromatica avanzata e l'imaging in tempo reale mettono a fuoco i difetti sottostanti e le crepe superficiali, fornendo schemi immediatamente riconoscibili.
Ogni elemento di visualizzazione, dall'interfaccia reattiva a contrasto e luminosità ottimizzati, è stato progettato per migliorare la precisione dell'interpretazione, ridurre l'affaticamento visivo e rendere le ispezioni semplici ed efficienti.
Selezione rapida dei layout
Con il NORTEC 700, è facile cambiare la visualizzazione del layout utilizzando il tasto di accesso diretto Prossimo Layout. I layout sono selezionabili dall'utente, consentendo di configurare il display in modo da adattarlo al meglio alle proprie esigenze di ispezione. Si può scegliere tra svariate opzioni di visualizzazione:
Diagramma di impedenza singolo
Diagramma di impedenza doppio
Scansione (rappresentazione temporale)
Vista uno a uno

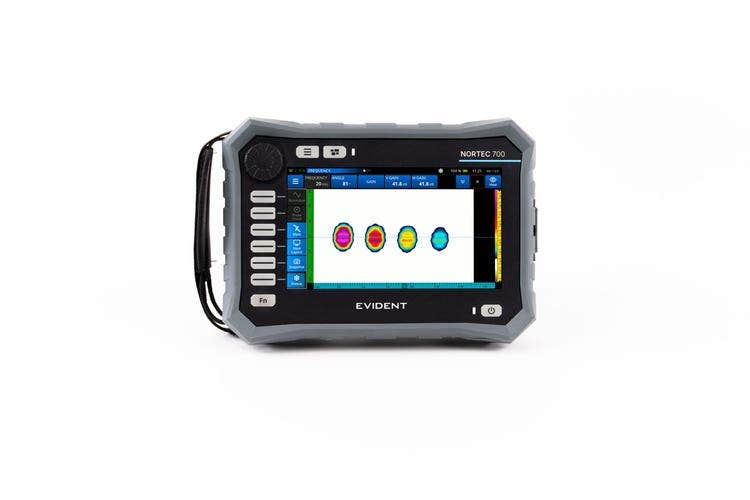

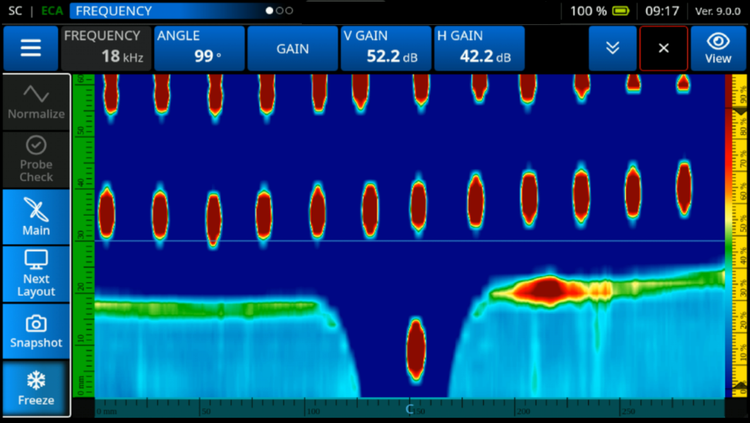

C-scan
C-scan a cascata
Schermata divisa (scansione + impedenza)
Schermata all-in-one con fino a 3 tracciati configurabili
Integrazione perfetta della tecnologia eddy current
Il NORTEC 700 si integra perfettamente in qualsiasi sistema integrato di rilevamento eddy current, garantendo un rilevamento costante dei difetti anche negli ambienti più impegnativi.
Grado di protezione IP65
Range di temperatura di esercizio: da -10 °C a 50 °C (da 14 °F a 122 °F) con umidità relativa dell'80%
Filtro Zero continuo

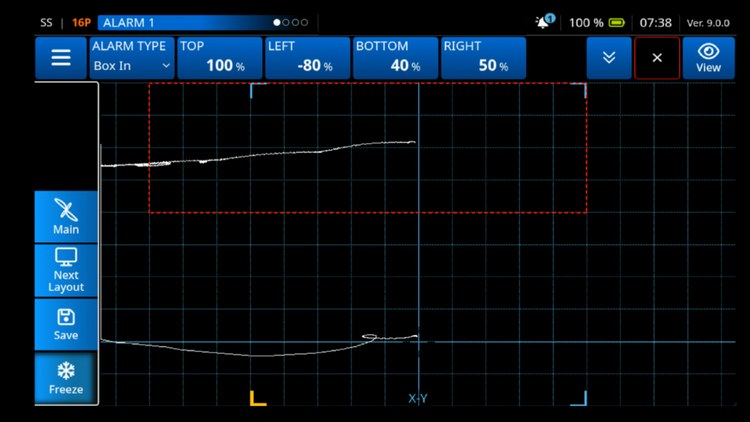

Vista della rappresentazione temporale (Strip chart) con allarme di scansione
Frequenza di misura di 30 kHz
Controllo remoto mediante software NORTEC PC
Allarmi e ingressi digitali
Il pacchetto NORTEC 700 comprende le schermate del diagramma di impedenza, la modalità scansione (rappresentazione temporale), c-scan, schermate divise, punto zero regolabile, reticolo, risposta dei filtri migliorata, visualizzazione del segnale di riferimento e altre funzioni utili.

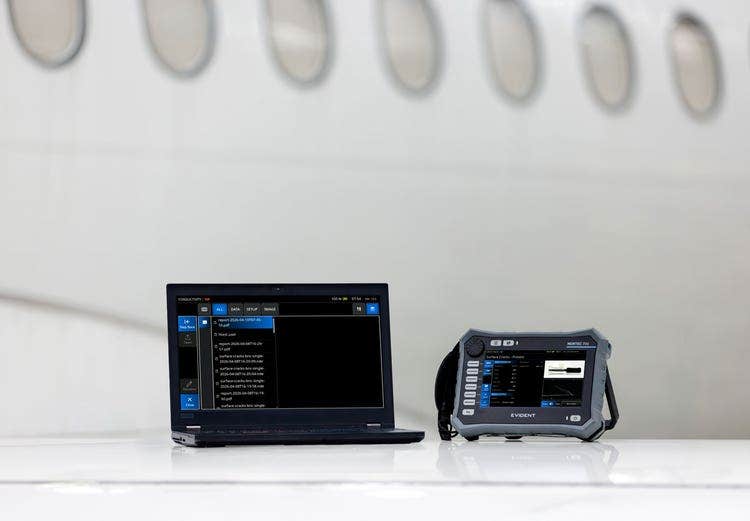

Reportistica semplificata che garantisce l'accuratezza
Il NORTEC 700 semplifica l’intero processo di reportistica con strumenti rapidi e affidabili che documentano i risultati delle ispezioni direttamente dal rilevatore, senza bisogno di hardware, software aggiuntivi o complesse elaborazioni di dati.
È possibile acquisire e salvare istantanee di ispezione, parametri di configurazione e dati di segnale, garantendo che ogni risultato venga registrato con precisione e sia pronto per la revisione.

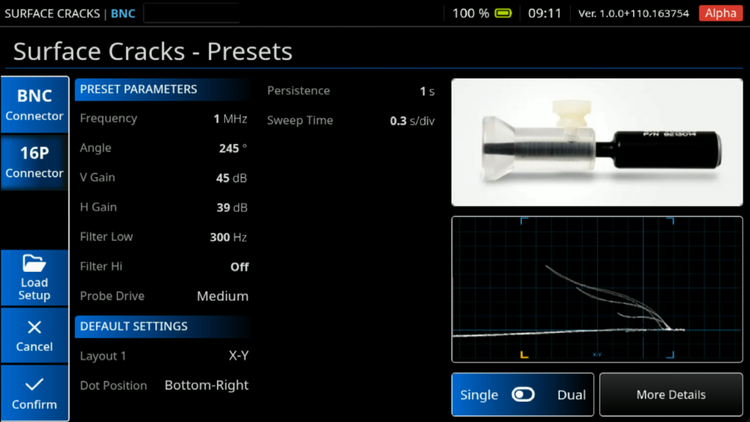

Preimpostazioni intelligenti basate sulle applicazioni
NORTEC 700 trasforma la complessa configurazione delle ispezioni in un processo guidato e intuitivo. Ogni opzione di preimpostazione configura automaticamente i parametri chiave per le sonde e i tipi di ispezione selezionati, eliminando le procedure basate su ipotesi e riducendo i tempi di configurazione a pochi secondi.
Con configurazioni predefinite, le squadre sul campo possono iniziare le ispezioni con una formazione minima, con la certezza che i parametri sono già ottimizzati per garantire precisione e conformità. Questa intelligenza integrata garantisce uniformità tra operatori e turni, assicura la conformità e riduce drasticamente gli errori dell'operatore.

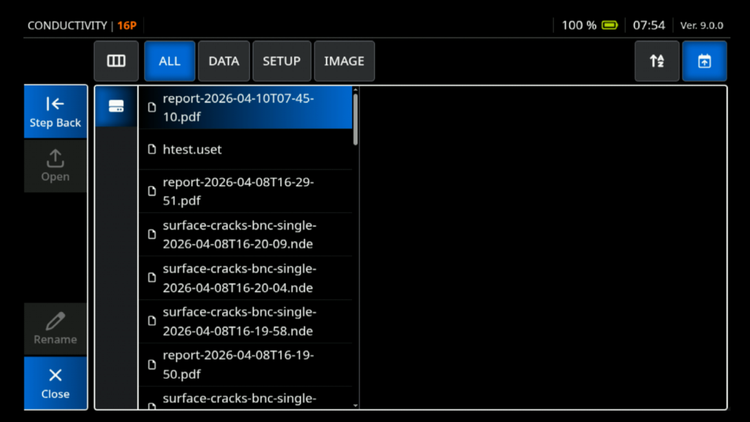

Intuitiva gestione di file
È possibile visualizzare l'anteprima, modificare, sovrascrivere ed eliminare file mediante il menu del File Manager del NORTEC 700. Questo menu integra una funzione di anteprima dei file in grado di semplificare la ricerca dei file. Una volta trovato può essere richiamato in base alle proprie esigenze. Il Text Editor integrato semplifica operazioni quali modifica dei nomi dei file, revisione delle informazioni dello strumento e dell'utente, e aggiunga di note durante l'ispezione.
Applicazioni

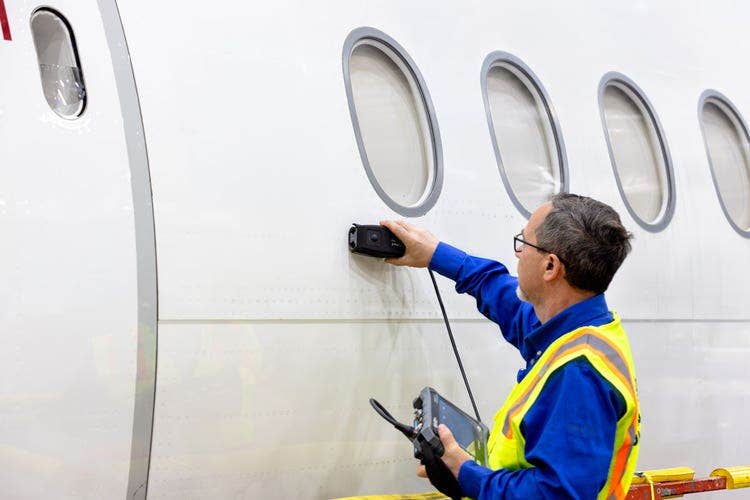

Settore aerospaziale
Il NORTEC 700 semplifica l’intero processo di reportistica con strumenti rapidi e affidabili che documentano i risultati delle ispezioni direttamente dal rilevatore, senza bisogno di hardware, software aggiuntivi o complesse elaborazioni di dati.
È possibile acquisire e salvare istantanee di ispezione, parametri di configurazione e dati di segnale, garantendo che ogni risultato venga registrato con precisione e sia pronto per la revisione.
Difesa
In condizioni tra le più estreme al mondo, il NORTEC 700 è uno strumento di ispezione pronto all’impiego operativo e dotato di resistenza estrema. Dal rilevamento di cricche superficiali all'ispezione di fori per bulloni e fissaggi, il NORTEC 700 aiuta le squadre di manutenzione a tenere sotto controllo aeromobili, veicoli terrestri, unità navali e apparecchiature critiche durante turni prolungati e missioni in remoto.
Industriale
Il NORTEC 700 offre alle squadre di ispezione industriale la qualità del segnale, la robustezza e la flessibilità necessarie per rilevare difetti in modo accurato ed efficiente, ovunque li porti il lavoro. Il NORTEC 700 è ideale per l'ispezione di saldature e per il controllo di superfici e corrosione su un'ampia gamma di componenti e materiali industriali.

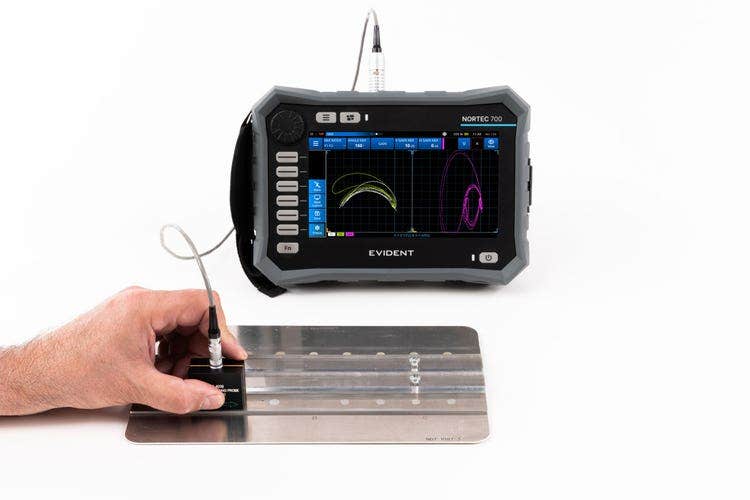

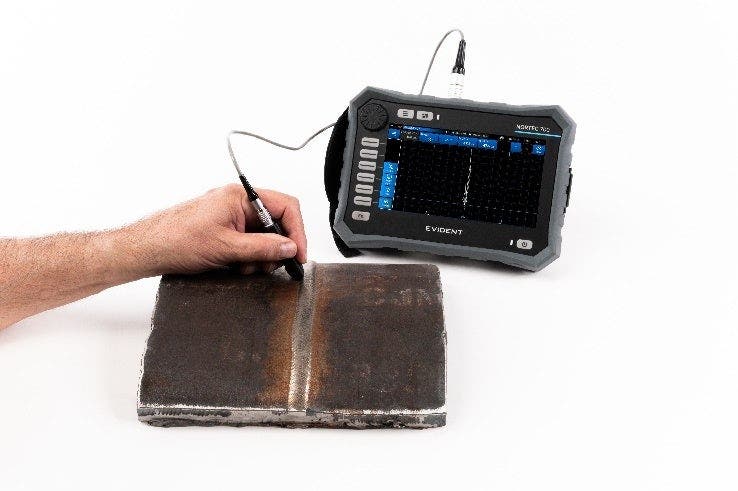

Ispezione di superficie e subsuperficie (N700, N700D, N700i)
L'elettronica ad alte prestazioni e un display ad alto contrasto assicurano una qualità del segnale eccezionale per le ispezioni superficiali e subsuperficiali. Sono incluse tutte le funzionalità standard per l'ispezione a media e alta frequenza: visualizzazioni del piano di impedenza, griglia 10 × 10, scansione (rappresentazione temporale), configurazioni di allarme multiple e sollevamento automatico. Le funzionalità aggiuntive includono reticolo a punto zero, griglie espanse e a rete, e circuito di bilanciamento interno automatico (per connettore BNC).

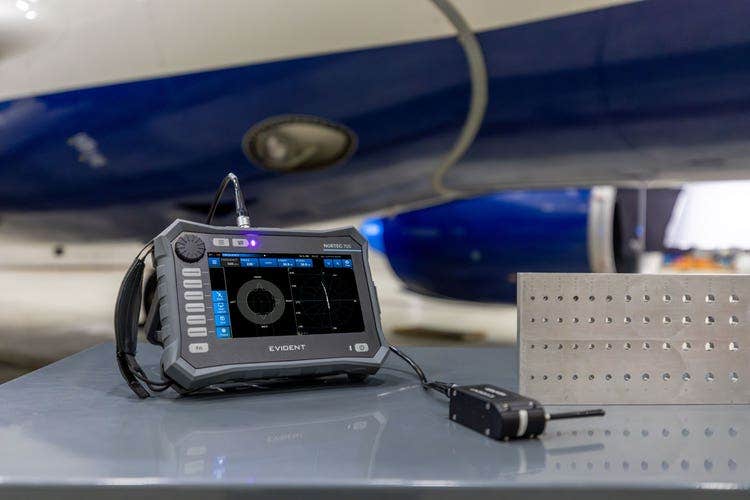

Ispezione di fori dei bulloni (N700D, N700i)
La configurazione semplificata e il sistema di filtri migliorato rendono il NORTEC 700 uno strumento ideale per l'ispezione di fori per bulloni (scanner rotativo). I filtri sono impostati per impostazione predefinita su una risposta a "figura 6". In base alle necessità, i filtri possono essere anche configurati come "figura 8". Per semplificare ulteriormente la configurazione, gli operatori possono attivare l'opzione Link che regola automaticamente le impostazioni dei filtri in funzione delle impostazioni di velocità dello scanner.

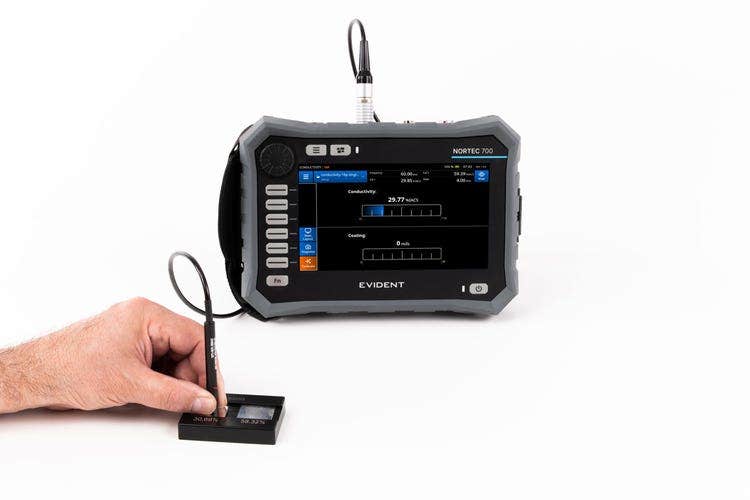

Misurazione della conduttività elettrica e dello spessore del rivestimento (N700, N700D, N700i)
La modalità di conduttività del NORTEC 700 offre una procedura guidata di taratura con riferimenti di spessore del rivestimento e di conduttività definiti dall'utente. Il NORTEC 700 è in grado di misurare spessori fino a 0,64mm (0,025 in.) di rivestimenti conduttori o non conduttori su materiali non ferromagnetici.
Ispezione dei fori critici (N700D, N700i)
Con il NORTEC 700 effettuare complesse ispezioni di fori risulta una procedura semplice e affidabile. Supportando la maggior parte degli scanner industriali per fori dei bulloni, e con schermata di C-scan a cascata migliorata e cursore a strati, il NORTEC 700 acquisisce con facilità la posizione di difetti in strutture stratificate. Oltre a queste funzionalità, il modello N700i include il rilevamento degli strati, un visualizzatore di difetti e una visualizzazione C-scan.
Ispezione a doppia frequenza (N700D, N700i)
Schermata tutto in uno Una schermata all-in-one mostra fino a tre tracciati configurabili per la frequenza 1, la frequenza 2 e i canali combinati. Ogni canale può essere visualizzato come diagramma di impedenza o Strip chart con comandi indipendenti di posizione.
Letture in tempo reale Con le Letture in tempo reale è possibile visualizzare fino a due misure del segnale in tempo reale in modalità standard o schermo intero. La visualizzazione di diverse misure mostra le differenti caratteristiche delle ampiezze e dell'angolo (fase) del segnale.
Selezione di tre misure di ampiezza da picco a picco (orizzontale, verticale e magnitudine)
Distanza massima orizzontale o verticale dal punto zero
Misura dell'angolo (fase) del segnale da picco a picco
Specifiche tecniche
Specifiche di base di NORTEC 700
Per le specifiche complete, scaricare il manuale d'uso completo del NORTEC 700 dal sito ims.evidentscientific.com.
Dimensioni dell'alloggiamento
230,7 mm × 166,9 mm × 71,9 mm (9,1 pollici × 6,6 pollici × 2,8 pollici)
Peso
1,79 kg (3,95 lb), inclusa la batteria agli ioni di litio
Grado di protezione IP
Grado di protezione IP65
Modello e tipo delle batterie
600-BAT-L-2 (ioni di litio) [U8760058]
Autonomia della batteria
Durata minima di 8 ore per ispezioni ECT standard
Temperatura operativa
Range di temperatura di esercizio: da -10 °C a 50 °C (da 14 °F a 122 °F) con umidità relativa dell'80%
Temperatura di immagazzinaggio
Da -20 °C a 50 °C (da -4 °F a 122 °F) [con batterie]
Tipo di display
LCD TFT da 7 pollici (schermo a cristalli liquidi con transistor a film sottile)
Dimensioni del display (altezza × larghezza, diagonale)
154,2 mm × 85,9 mm, 177,8 mm (6,1 pollici × 3,4 pollici, 7,0 pollici)
Alimentazione (tensione CC-IN)
24 VCC (60 W)
Connettore CC
Connettore circolare, adattatore con pin da 2,5 mm, positivo al centro
Archiviazione dati
Memoria interna da 64 GB
Wi-Fi
Opzionali
Bluetooth
Opzionali
Intervallo di frequenza
5 Hz a 12.5 MHz
Guadagno
0-100 dB; incrementi di 1 dB; collegati e indipendenti, verticali e orizzontali
Numero di allarmi
3 (indipendenti)
Tipi di allarme disponibili
Scelta tra FINESTRA (rettangolare), POLARE (circolare), SETTORE (a torta), SCANSIONE (basato sul tempo), CONDUTTIVITÀ e SPESSORE RIVESTIMENTO
Angolazione
0–359.9°
Capacità dell'array
Fino a 128 slot temporali
Numero di ingressi
2
Testato alla caduta
Metodo 516.6 Procedura IV, 26 cadute, confezione per spedizione
Testato per gli urti
Norma MIL-STD-810F, Metodo 516.5 Procedura I, 6 cicli ogni asse, 15G, test agli urti con semionda sinusoidale da 11ms
Testato per le vibrazioni
Norma MIL-STD-810F, Metodo 514.5 Procedura I, Allegato C, Figura 6, esposizione generale; test alle vibrazioni per 1 ora per ogni asse
Filters
Passa-basso: Da 10 Hz a 2000 Hz e banda larga. Passa alto: disattivato o da 5 Hz a 1000 Hz, selezionabile dall'utente con tipo di filtro costante "figura 6" o "figura 8"
Tensione di pilotaggio
2 V p-p, 4 V p-p, 8 V p-p (bassa, media, alta)
Risoluzione dati
32 bit
Frequenza di campionamento
Fino a 30 kHz
Connettività
Porta periferica USB-C (supporta USB 2.0, USB 3.0, display port su USB in modalità alternativa, Ethernet su USB 2.0 con adattatore esterno opzionale)
Wi-Fi/Bluetooth
Connettore LEMO I/O a 19 pin
Tipi di sonde
Assoluta e differenziale nella configurazione ponte o riflessione. Lo strumento è completamente compatibile con le sonde PowerLink NORTEC e con altri tipi di sonde e accessori.
