L'ispezione delle saldature di tubazioni è un'attività di per sé sufficientemente difficoltosa, anche senza utilizzare apparecchiature di scansione voluminose e complicate. Quando abbiamo sviluppato lo scanner AxSEAM™, il nostro obiettivo era quello di semplificare le ispezioni di saldature longitudinali ai professionisti NDT, e i feedback estremamente positivi che abbiamo ricevuto ci hanno confermato di essere sulla strada giusta.

Ora abbiamo dotato di diverse innovazioni lo scanner HSMT‑Flex, la nostra comprovata soluzione per l'ispezione di saldature circonferenziali. E, per adattarsi a condizioni ancora più esigenti, HSMT-Flex è ora disponibile anche in una versione per alte temperature, progettata per essere utilizzata su superfici fino a 350 °C (662 °F) senza necessità di spegnimento della struttura.

Una soluzione comprovata, ora più intelligente e adattabile

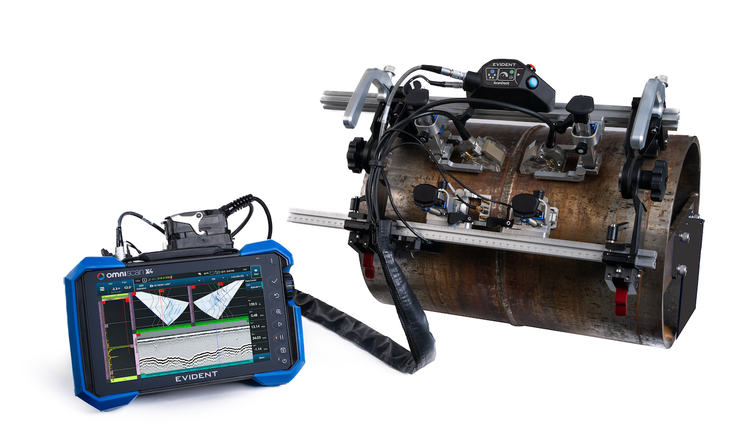

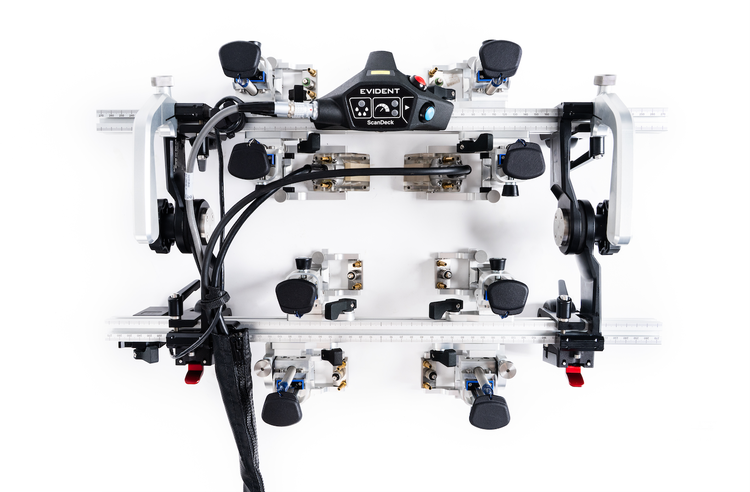

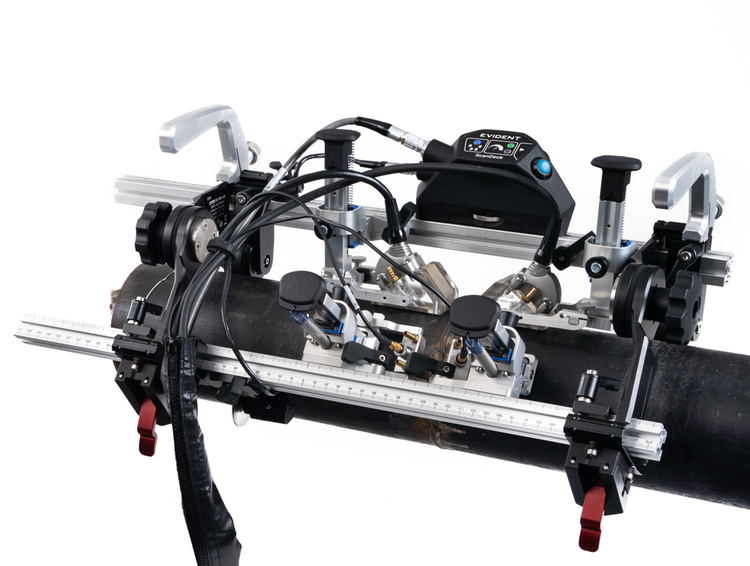

Lo scanner HSMT‑Flex è un collaudato strumento usato dagli operatori addetti al controllo delle tubazioni da due decenni. Progettato per controlli a ultrasuoni su un asse, continui e con encoder, delle saldature circonferenziali, supporta sonde di tipo phased array (PA), a diffrazione del tempo di volo (TOFD) e UT convenzionali. Può essere configurato per ospitare fino a otto sonde per aumentare la copertura durante l'ispezione di materiali di spessore elevato ed è compatibile con tubazioni di diametro pari o superiore a 114 mm (4.5 in.).

Con i recenti aggiornamenti, lo scanner HSMT‑Flex ora offre:

• il modulo ScanDeck™ per il feedback di scansione in tempo reale e l'utilizzo da remoto di OmniScan

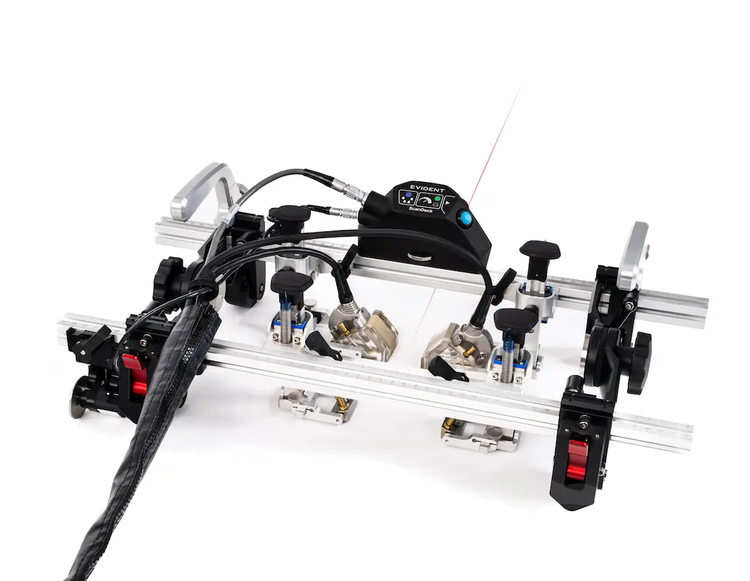

• la guida laser integrata per l'allineamento intuitivo con la linea di centro della saldatura
• supporti delle sonde ottimizzati con meccanismi a molle, con regolazioni rapide, senza l'ausilio di attrezzi
• un sistema di frenaggio che consente di mantenere fisso lo scanner, preservando l'integrità dei dati durante la manipolazione dello strumento
• un utilizzo che non richiede l'ausilio di alcun attrezzo e un nuovo sistema tubolare di cablaggio con cerniera per riconfigurazioni più rapide e semplice

Riduzione del tempo di configurazione con regolazioni senza l'ausilio di attrezzi

Riprogettato per offrire velocità e flessibilità di intervento, ora lo scanner HSMT-Flex può essere utilizzato e riconfigurato senza alcuna necessità di attrezzi o dadi a coda di rondine; questo approccio semplificato aiuta a ridurre i tempi di configurazione e semplifica le regolazioni sul campo.

Le regolazioni che possono essere effettuate senza l'ausilio di attrezzi comprendono l'utilizzo o il riposizionamento dei seguenti componenti:

• supporti delle sonde
• encoder
• sistema di cablaggio
• modulo ScanDeck
• meccanismo frenante
• impugnature
• telaio che scorre sulla barra e sostituzione della lunghezza della barra

Acquisizione di dati di qualità alla prima passata

Progettati per offrire precisione e omogeneità, i supporti delle sonde, rotanti e dotati di molle, aiutano a mantenere l'accoppiamento ottimale, riducendo al minimo il gioco meccanico per garantire un'elevata integrità del segnale e ridurre la probabilità di difetti non rilevati.

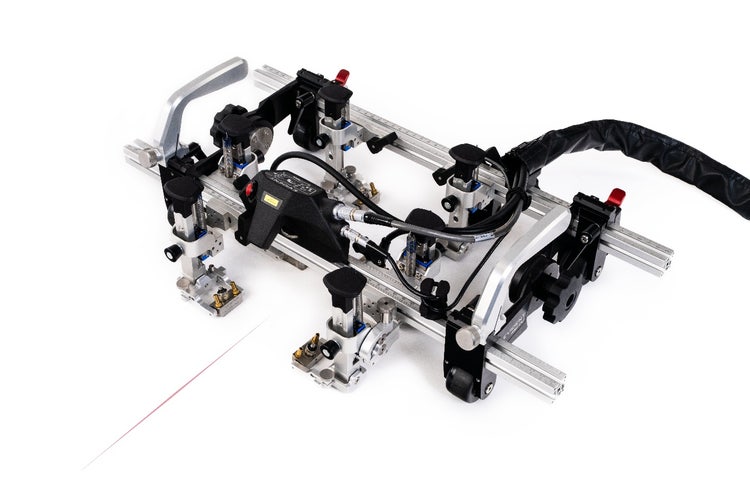

Supportando diverse configurazioni delle sonde e accessori come la guida laser, lo scanner HSMT-Flex aiuta a mantenere l'allineamento con la saldatura e ad ottenere la necessaria copertura, senza lasciare nulla al caso.

Miglioramento dell'autonomia e dell'efficienza dell'ispezione

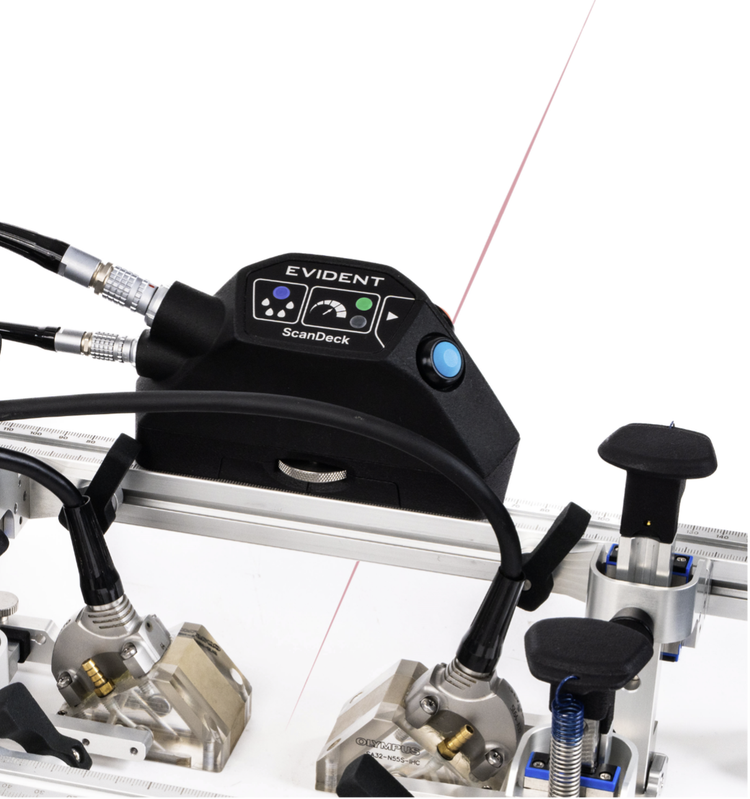

Per offrire un livello di controllo ancora più elevato, il modulo ScanDeck opzionale può essere utilizzato per avviare da remoto l'acquisizione con OmniScan. È inoltre in grado di monitorare in tempo reale l'accoppiamento e la velocità di scansione, avvisando gli operatori nel caso in cui si rendano necessarie delle regolazioni.

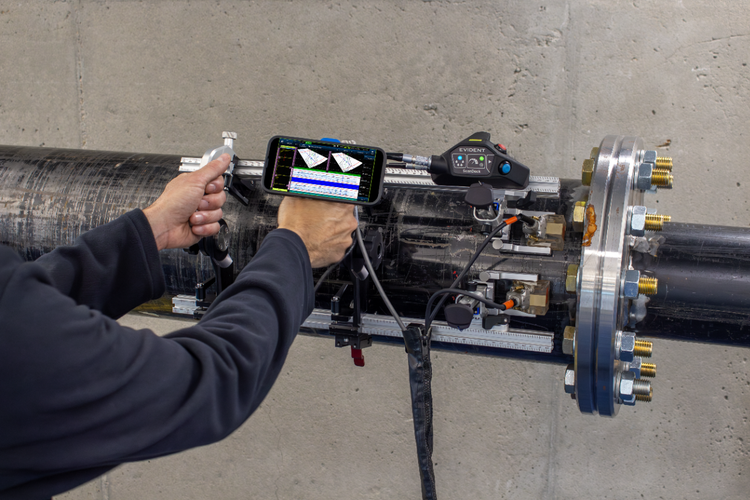

Se abbinato a un supporto per smartphone, che può essere installato sulle impugnature dello scanner, consente la visualizzazione dei dati in tempo reale utilizzando l'app OmniScan™ X4 RCS, per ottenere una scansione diretta senza necessità per l'operatore di spostare l'attenzione tra un dispositivo e l'altro.

Progettato per le condizioni sul campo, ora anche per le temperature elevate

Resistenti e allo stesso tempo leggeri, il telaio in alluminio, le ruote magnetiche e il sistema di gestione dei cavi integrato dello scanner sono progettati per resistere anche alle condizioni più difficili. Questi miglioramenti meccanici aiutano a ridurre al minimo le necessità di manutenzione e a mantenere la produttività, con un minor numero di interruzioni operative.

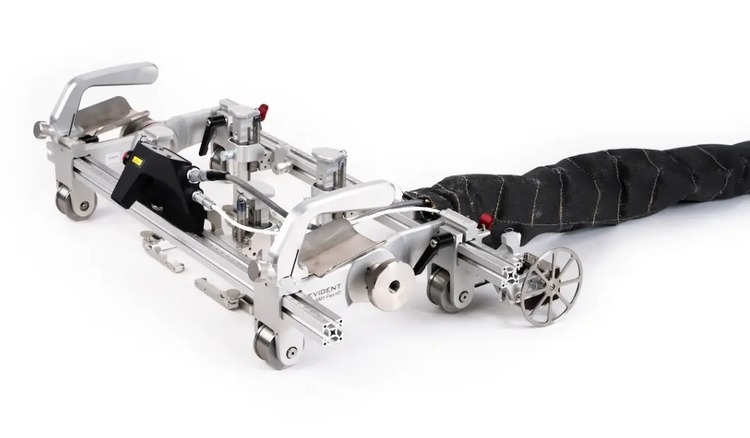

Ora disponibile anche in versione per temperature elevate, lo scanner HSMT-Flex consente l'ispezione affidabile di superfici calde, tra cui tubazioni di processo, vasche e serbatoi a pressione, fino alla temperatura di 350 °C (662 °F), o 300 °C (572 °F) nel caso della scansione continua utilizzando il modulo ScanDeck. In questo modo gli operatori possono identificare possibili problemi prima dello spegnimento, riducendo i fermi impianto e migliorando l'efficienza della programmazione.
