La versatilità delle soluzioni Olympus per l'ispezione delle saldature permette l'applicazione di diverse tecniche per ottenere ispezioni efficaci e produttive di componenti piane e tubazioni di diametro esterno pari o superiori a 11,43 cm (4,5 in.). Le tecniche phased array, di diffrazione del tempo di volo e degli ultrasuoni convenzionali possono essere usate, singolarmente o in combinazione, per una copertura completa della saldatura e una probabilità di rilevamento elevata.
Questa soluzione include inoltre diversi metodi di scansione per un preciso posizionamento e dimensionamento dei difetti. Le caratteristiche di stabilità e capacità di acquisizione mediante encoder offerte da questi scanner assicurano una migliore qualità dei dati e permettono di ottenere delle ispezioni conformi alle norme. La scansione viene effettuata mediante diversi scanner applicando il metodo di raccolta dei dati preferenziale: manuale, manuale con acquisizione dei dati mediante encoder, semiautomatizzato e automatizzato.
La soluzione di ispezione Olympus per l'acciaio al carbonio combina, in base alle proprie esigenze, diversi prodotti Olympus: unità di acquisizione, sonde e software. La lunghezza e la profondità delle indicazioni possono essere valutate in funzione dei criteri di accettazione e rifiuto.
Scansione combinata

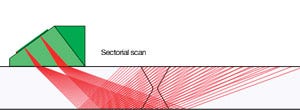

Una scansione combinata a singolo gruppo permette una copertura simile a due scansioni settoriali.

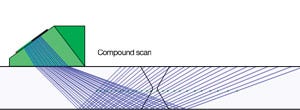

Il software aggiornato NDT SetupBuilder Olympus offre ora la possibilità di effettuare delle scansioni combinate. Questa strategia di ispezione innovatrice consiste in una combinazione di fasci settoriali e lineari e assicura diversi vantaggi:
- Incremento della probabilità di rilevamento
- Ispezione di materiali a spessore elevato
- Ispezione a elevata velocità
- Riduzione dei tempi di configurazione e di taratura
- Incremento della velocità di analisi dei dati
Sonde e zoccoli phased array per l'ispezione delle saldature

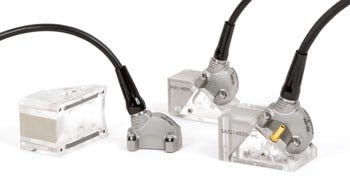

Le sonde e gli zoccoli A31 e A 32 offrono delle caratteristiche eccezionali per un livello di performance superiore.
- Miglioramento del rapporto segnale-rumore
- Formato ergonomico
- Miglioramento dell'accoppiamento
- Compatibile con la scansione combinata

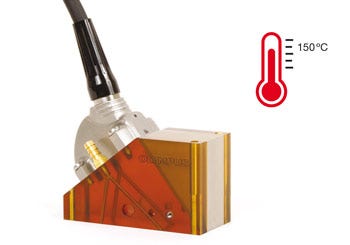

Ispezione a temperatura elevata

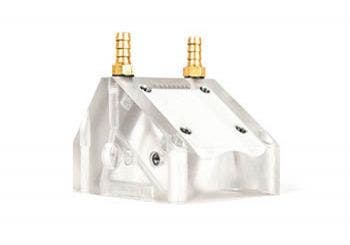

Zoccoli con Focalizzazione sull'asse passivo (PAF)
Tecniche generali
Metodi di scansione
Metodi di scansione
La nostra soluzione per l'ispezione delle saldature in acciaio al carbonio può essere impiegata con diversi metodi di scansione.
Automatizzato

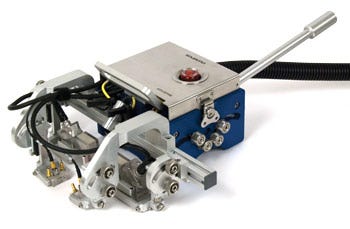

L'ispezione automatizzata con lo scanner WeldROVER è il metodo ideale per ispezionare le saldature in acciaio al carbonio mediante due paia di sonde phased array o fino a tre paia di sonde TOFD. Questo metodo permette un movimento rapido e stabile delle sonde e assicura un tasso di acquisizione elevato e dei dati precisi.

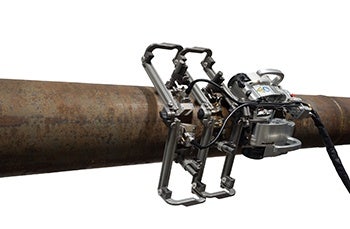

Per un'efficiente scansione automatizzata delle saldature di acciaio al carbonio in aree a difficile accessibilità, lo scanner motorizzato SteerROVER permette di direzionare lo scanner a distanza. Utilizzare lo scanner SteerROVER e il dedicato e robusto controller portatile schermo tattile per eseguire degli affidabili controlli a ultrasuoni phased array (PA) delle saldature circonferenziali e longitudinali. L'opzionale kit di fotocamera RECON facilita la manovrabilità dello scanner, mantenendo centrata la saldatura e assicurando che le sonde rimangano in contatto con la superficie.
Manuale e manuale con acquisizione mediante encoder

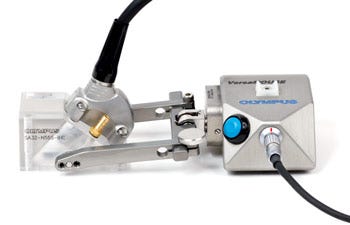

La saldatura può essere scansionata manualmente con una sonda phased array alla quale si collega un encoder MiniWheel o utilizzando uno scanner manuale VersaMOUSE .
Semiautomatizzato

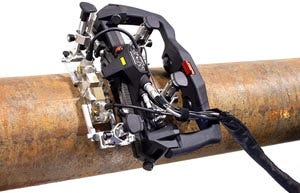

Lo Scanner semiautomatizzato AxSEAM semplifica l'ispezione di saldature continue longitudinali nelle tubazioni. Controllando la velocità di scansione e la perdita di accoppiante è possibile iniziare l'acquisizione dei dati con lo strumento OmniScan™ nel modulo ScanDeck™. I supporti delle sonde a semplice regolazione possono accogliere 4 sonde permettendo la realizzazione di ispezioni PA, TOFD e TFM.
L'HSMT-Compact viene usato nelle ispezioni di saldature con un paio di sonde PA e un paio di sonde TOFD.
Tecniche
La tecnica phased array permette diversi angoli, tipi o scarti di fasci generati elettronicamente. Questa tecnica offre una maggiore flessibilità a differenti tipi saldature.
La tecnica ad ultrasuoni convenzionali costituisce una soluzione sostitutiva agli ultrasuoni phased array se viene richiesta un'elevata velocità di acquisizione o quando la convenienza è un fattore preferenziale alla flessibilità.
La tecnica TOFD può essere usata singolarmente per effettuare un'ispezione semplice e rapida o in maniera combinata alla tecnica impulso-eco.
La combinazione delle tecniche phased array e TOFD assicura le migliori prestazioni per la maggior parte delle ispezioni delle saldature in acciaio al carbonio. Le due tecniche si completano e permettono di ottenere un'eccellente rappresentazione per immagini, una probabilità di rilevamento ottimale e una caratterizzazione delle indicazioni.
Applicazioni
- Ispezione delle saldature di componenti in servizio
- Costruzione dei recipienti in pressione e delle tubazioni
- Costruzione delle strutture saldate
- Costruzione di impianti eolici
